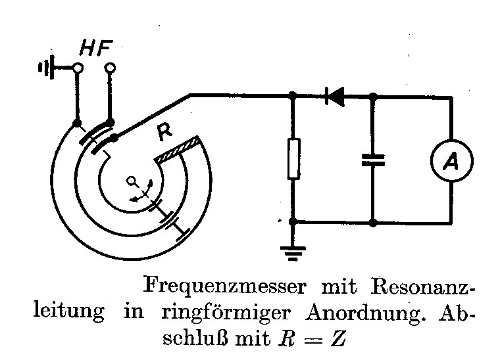

Hab mal in meine langsam wachsende Bibliothek geschaut. Hab folgende Anordnung gefunden für Frequenzen ab 80 MHz. Die Länge des Innenleiters muss über Lambda 0,25 sein von der längsten zu messenden Wellenlänge. Die Strecke vom Eingang bis zur Stelle mit der höchsten Spannung, der Resonanzfrequenz entspricht Lambda 0,25. Es handelt sich der Abbildung um eine gebogene Lecherleitung um Platz zu sparen. Die Güte einer Lecherleitung ist wesentlich höher als die eines L C Kreises und lasst somit genauere Messungen zu.
MFG Nobby
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
erst mal Danke für die Tipps zur Oberflächenbehandlung. Ich muss mal sehen wie sich der Topf so verhält... in der Luft. Auch das Versilbern ist noch nicht vom Tisch. Paraffin-Instrumentenspray !? ja, sehr gut ... das ist ja auch für eine versilberte Oberfläche i.O. Wo kann man sich das beschaffen? Tipp?
regency: Eine Frage: Was meinst du braucht man für Messtechnik und -Anordnung, um die Resonanz des Topfes testen und einstellen zu können? Ich kann bei UKW nur mit einfachem Demodulatortastkopf und Prüfsender mit Modulation arbeiten, auch ein Dipmeter ist vorhanden.
Wie ganz oben schon berichtet, tappte ich ja bezüglich der Resonanzfrequenz und / oder Funktionstüchtigkeit völlig im Dunkeln. Um besser prüfen zu können und nicht immer Wandern zu gehen, habe ich einen Messsender angeworfen und direkt angekoppelt. Damit konnte ich die Resonanzfrequenz ermitteln. Referenz war dabei ein Telefunken "partner 200" UKW- Kofferradio. Also ich denke, dass Deine vorhandenen Möglichkeiten alles bieten was man zur Bestimmung braucht.
Das werde ich mit dem Topf auch so machen. Einmal 88Mhz und einmal 108Mhz. Ich hoffe, dass es hier aber keine Probleme geben wird, da ich alle Maße nach dem großartigen Vorbild einhalten werde. Mit dem Baumeister des Vorbilds habe ich e- mail Kontakt. Das wird ganz prima, da wird nichts schiefgehen. Übrigens diese Dipmeter sind ganz große Klasse. Ich hatte mir mal eines ausgeliehen. Das ging aber nur bis 20Mhz. Ich habe es für meine ersten selbstgewickelten KW- Spulen/ Kreise verwendet. Da waren 6 Spulenaufsätze, je nach Induktivität /Frequenzbereich dabei. Ob für UKW, solch ein Dipmeter zur Anwendung kommt, weis ich nicht. Das bekommt man aber im www. raus. * (Ja!)
Morgen kommt der Topf aus der Biegebank...dann gibt es ein neues Foto. Die Spule mache ich Ende Dezember in meiner alten Heimat. Da existiert noch eine kl. Werkstatt mit großen Schraubstock, Lötlampe, Standbohrmaschine usw. Das Rohr wird mit Vogelsand gefüllt und verschlossen, erhitzt und um einen Dorn gebogen. Das geht nicht am Küchentisch, auch die Biegebank musste sein, da mein Cu = 1mm dick ist. E-Cu!!

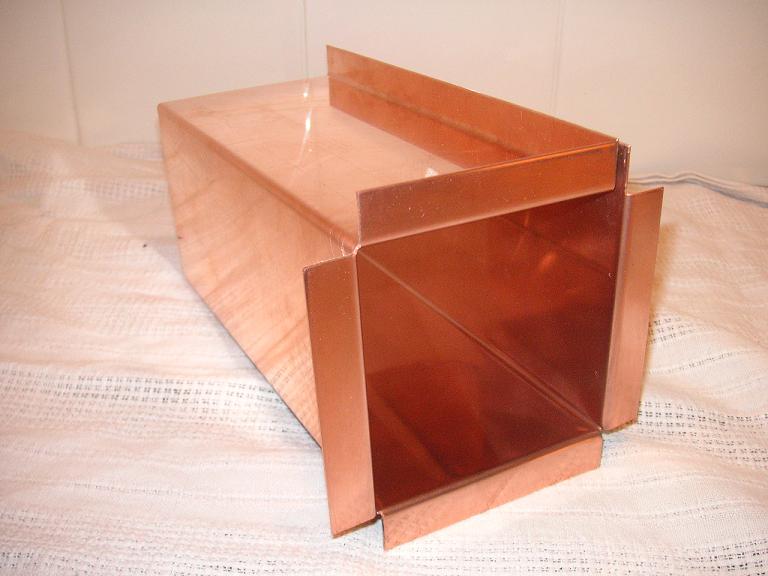

hier nun endlich die Basis des Gerätes...der Topf. Ich bin sehr zufrieden mit dem Ergebnis. Nun kommt bald die Spule dran. Die nächste Etappe ist das Schmirgeln und Polieren des Rohres. Dann biegen, ausrichten und Befestigung (Gewinde) einlöten.

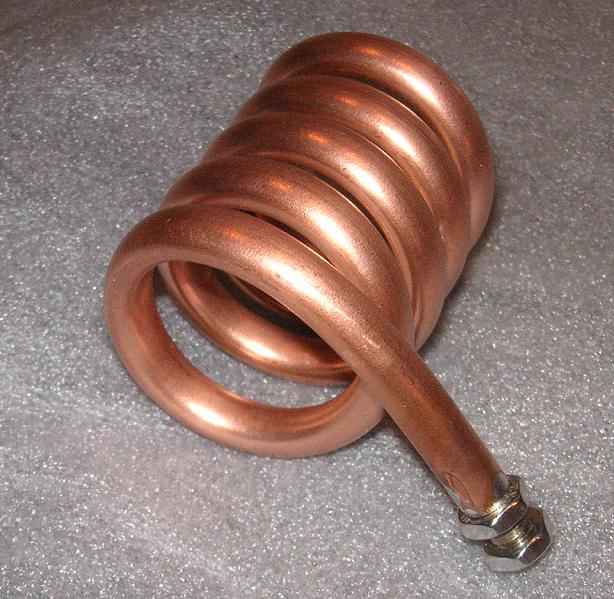

nun das nächste wichtige Bauteil....Die Spule. 4,3 Windungen E- Cu /10mm Rohraußendurchmesser / Länge 84mm / Außen 63mm.

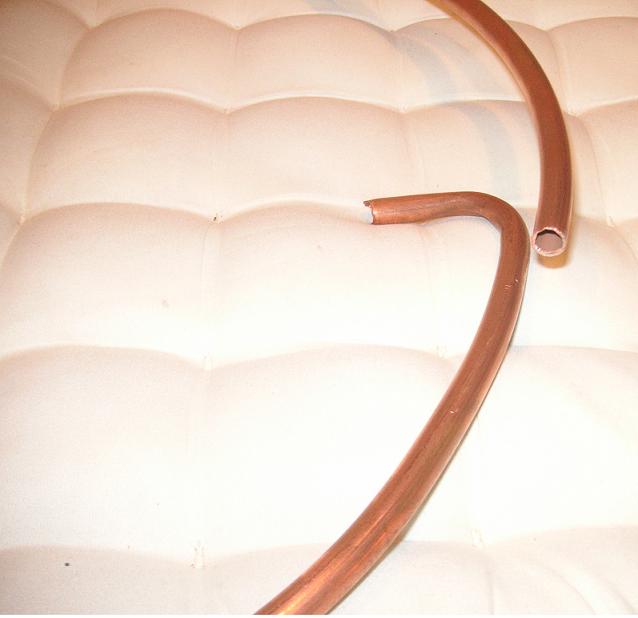

Ich habe das Rohr mit Vogelsand gefüllt und beidseitig geschlossen. Das weiche Cu- Rohr ist kalt gebogen und ein 8mm Gewindebolzen eingelötet. Das Restzinn muss auch dort noch entfernt werden, da Zinn die Güte des Topfes verschlechtert. Obwohl ich die Oberfläche des Rohres gut vorpoliert habe, verändert sich durch das Biegen die Struktur, gestaucht innen und gestreckt außen...und der Glanz geht weg. Vor dem Einbau wird die Spule mit Zahnpasta nachpoliert.
Nächster Schritt wird die Abstimmplatte und die Stellermechanik in der Kopfplatte des Resonators sein.

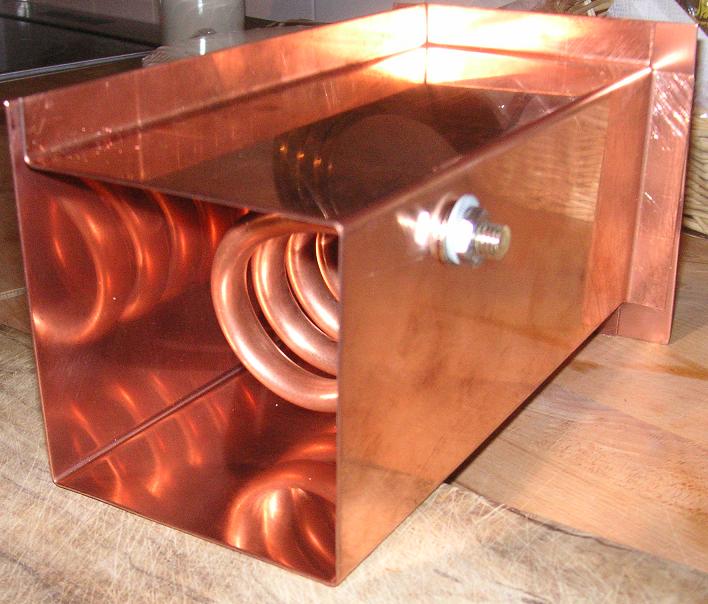

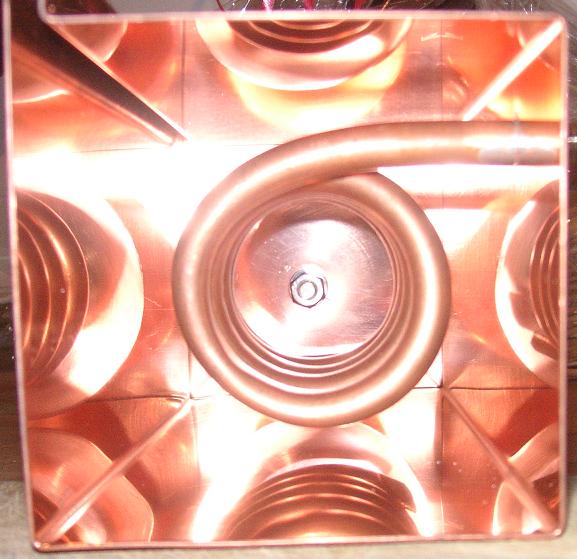

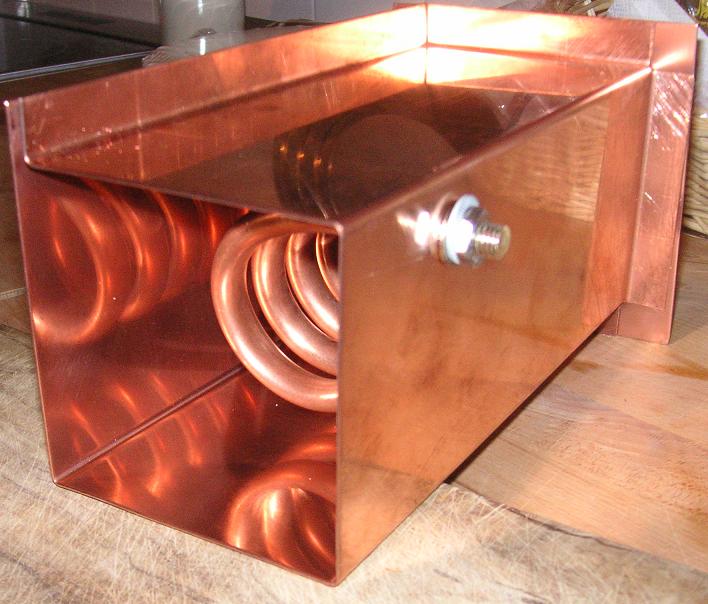

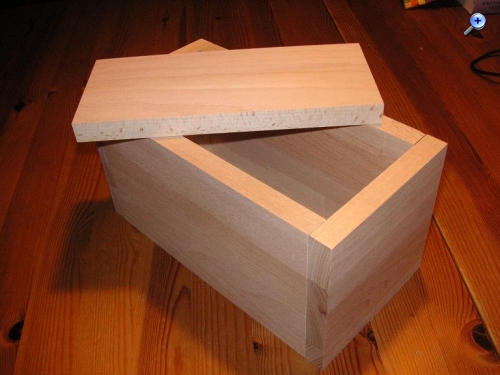

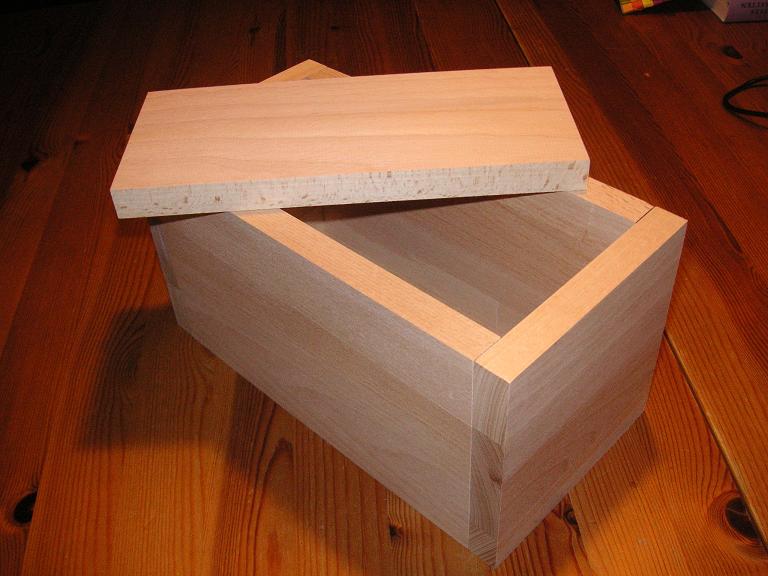

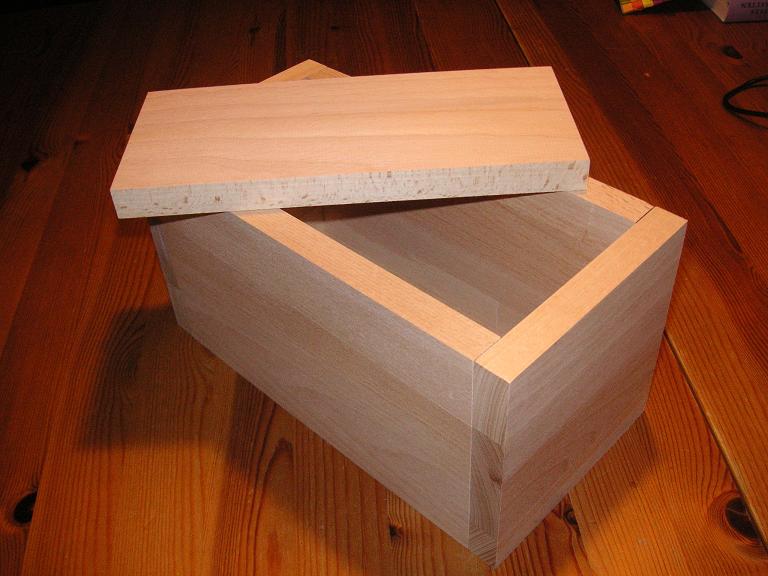

heute mal den letzten Stand des Kupferbauprojekts. Hier die neusten Bilder der ersten Aufbauphase. Vor dem Zusammenbau wird abschließend noch mal gewienert. Sieht aber schon recht gut aus. Schöne Messingschrauben werden den Topf dann im vorgesehenen Buchenholzgehäuse halten.
Hallo Joe, dass sieht ja immer besser aus! Das Teil müsste ja in diesem Zustand bereits die höchste Güte haben. Da möchte ich ja gern mal das Dipmeter (Steckspulen bis 300 MHz) drüber halten und schauen, ob und bei welcher Entfernung es zuckt....
Deine Frage
joeberesf:Paraffin-Instrumentenspray !? ja, sehr gut ... das ist ja auch für eine versilberte Oberfläche i.O. Wo kann man sich das beschaffen? Tipp?
hatte ich überlesen, sorry. Das gibt es im Praxisbedarf für Mediziner, ggf. auch in Apotheken. Im Internetversand 400 ml für rund 5 Euro.
ja..ich würde am liebsten auch gleichmal gucken was da so raus kommt. Aber ich bin hin- und hergerissen, ob ich erstmal provisorisch, wie Robert Weaver, eine improvisierte Ein- und Auskopplung anbringe oder z.B. mit Glasdurchführungen seitlich in das Cu- Gehäuse gehe. Antenne, Anzapfung Balun und NF- Auskopplungsschleife müssen ja irgendwie untergebracht werden. Wenn ich das so mache ist das schon professionell, die Maßangaben habe ich ja,....aber es bleibt dann auch weniger Spielraum für eigene Experimente.
ein Plexiglasgehäuse macht aber nur das Äußere des Topfes sichtbar. Das müsste aber eine Prezisionsarbeit werden, denn das Gehäuse ist ja eigendlich nur zur Kontaktierung der offenen Seite und des oberen Deckels mit der Abstimmplatte nötig. Lötungen sind Gift.
Im Boden sollen die Dioden, Balun und Kopfhörerbuchsen unterkommen. Auch ein kl. Anpassungsübertrager für einen Sound-Powered- Kopfhörer hätte hier noch Platz. Ein Einblick in den Topf lohnt sich also nur von unten. Die Idee finde ich aber wirklich sehr interessant. Ich könnte nur die Bodenplatte durchsichtig gestalten. Mal sehen..erstmal zum Laufen bringen.
Ich meine auch das Du dir noch einige Freiheiten beim mechanischen Aufbau lässt, um die von Dir beschriebenen Elemente optimal einzupassen. Robert Weaver's Konstruktion ist an manchen Stellen noch provisorisch, da ist noch Potential drin. Da fällt mir mir was ein, ich weiß nicht ob das zum smilen ist: Das Material der Antenne, des Halbwellendipol selbst. Meist sind solche Antennen aus Aluminium oder einem veredelten Stahlblech. Könnte mir vorstellen das eine Antenne aus Kupfer besser ist, die Notwendigkeit von Kupfer beim Resonator ist ja klar. Da es bei einem solchen Vorhaben auf jedes µV ankommt, kann da vielleicht auch noch was geholt werden?
