Hallo und guten Abend,

habe hier ein kleines Problem,ich möchte mir auf einem Steckbbrett zu meinem MW und KW Detektor einen kleinen Verstärker bauen.

Die Verstärkung sollte auf mit einem Poti regelbar sein.

Irgentwie hab ich aber Probleme die Schaltung umzusetzen.

Kann mir bitte jemand mit einem Foto oder Zeichnung weiterhelfen auf dem/der zu sehen ist wie die Teile gesteckt werden .

Würde mich über einen aussagekräftige Antwort sehr freuen.


Vielen Dank und noch einen schönen Abend

Kurt

Noch gefällt der Beitrag keinem Nutzer.

Hallo


http : // www . elo-web.de/elo/bauprojekte/feierabendprojekte/transistor-kurzwellenaudion
(Admin:Ist ein Link auf eine gewerbliche Seite)

Vielleicht hat jemand noch bessere Ideen...?
Gruß Hal
PS.Anmelden lohnt sich ...zum weiterlesen

Hallo an die wissenden,

ich suche das Datenblatt vom LM386.
Da wollte ich vom Pin 1 zu Pin 8 einen 10µF C anschliessen, um mehr Power zu bekommen. Ich finde im Googel keinen Pinnbelegung


Alees geklärt.....ich habe LM368 gesucht...Sorry.






Schöne Grüße aus Hessen

http://oldradio.de.tl/Home.htm

Georg

Zuletzt bearbeitet am 20.12.11 09:27

hallo kurt,
deiner neuen anfrage betreffend, möchte ich dich mit dem franzis röhrenradio nicht schon wieder nerven, (ob wohl du uns zu meinem vorschlsg mit der prüfung der spule auf evtl. windungsschluß, noch eine antwort schuldig bist!, oder habe ich evtl. deinen dazu geschriebenen beitrag überlesen?).
unter verwendung dieser platine und dem 6volt batterieanschluß hast du schon den gesuchten regelbaren nf-verstärker, dazu ist nur der kondensator C6 einseitig an der verbindung R5,R6 abzulöten, an diesen freien kondensator anschluß hast du jetzt den nf-eingang.

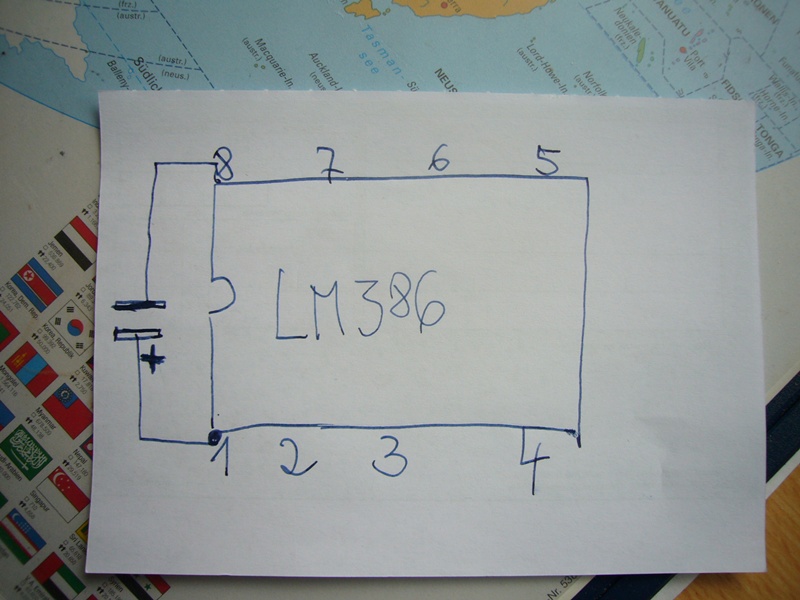

zur verbesserung der schaltung (wie bereits von mir beschrieben) lötest du bitte einen elko 10µF/16V mit dem pluspol an pin 1 und dem minuspol an pin 8 des IC,s LM386. was hälst du von diesem vorschlag?

mfg
harry

hallo georg,
danke für deine rückmeldung, habe den zusätzlichen anschluß dieses elkos aus dem web und von dir nun die bestätigung der verbesserung freut mich für dich! ( habe dir und auch kurt diesen zusatz elko schon vor längerer zeit empfohlen )
mfg
harry

Zuletzt bearbeitet am 20.12.11 11:12

Vielen Dank an alle die mir auf meine Anfrage geantwortet haben.
das hat mir weitergeholfen.

Ich muss ich mich erst mal entschuldigen das ich euch keine Antwort
auf meine letzten Anfragen gegeben habe.
Mich hat es beim Fischen durch einen Ufereinbruch unfreiwilliger weise ins
Wasser gespült.
Bin knapp an einer Lungenentzündung vorbei und das basteln und der PC waren daher eine
zeitlang nur Nebensache.
Nun geht es aber wieder aufwärts.

Vielen Dank an alle die mir diesmal auf meine Anfrage geantwortet haben.
Das hat mir weitergeholfen.

Ich bitte alle nochmals die auf eine Antwort warteten um Entschuldigung und hoffe keinen zu beleidigt haben.

Allen eine schöne Zeit
wünscht euch Kurt
