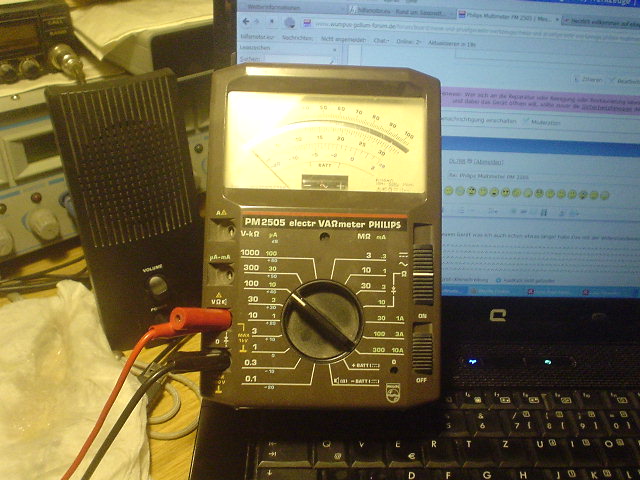

Ich hab mir heute vom Flohmarkt ein neues Multimeter mitgebracht. Nun hab ich aber ein kleines Problem. Ich such eine BDA für den Philips. Nachdem ich neue Batterien eingelegt habe kam ein erster Test der mich etwas verwirrt hat. Beim messen von Strom ist alles so wie bei meinem alten BBC. Nur wenn ich Wiederstandsmessungen machen will geschieht etwas seltsames. Wenn ich den Schalter auf Ohm stelle bleibt der Zeiger nicht auf Null. Er geht bis zum Anschlag. Wenn ich dann messe geht er zurück und zeigt den zu messenden Wert an??????? Ist das so richtig bei dem Gerät.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Wolfgang, herzlichen Glückwunsch zu diesem Gerät was ich auch schon etwas länger habe.Das mit der Widerstandsmessung ist völlig okay und die Anzeige ist zunächst etwas verwirrend.Die Bedienungsanleitung sagt nicht viel aus und besteht hauptsächlich aus den technischen Angaben,sowie aus denn dazu gehörenden Hochvolt und HF Prüfköpfen.
die meisten analogen Messinstrumente gehen in Stellung Ohm auf Vollausschlag und erst mit Einfügung des zu prüfenden Widerstands auf den "richtigen" Wert zurück. Außerdem muss zumeist der genaue Vollausschlagspunkt auf der Skala mit dem Justage-Poti des Instruments eingestellt werden (ohne Widerstand).
@ Rainer: Nicht ganz. Nach meinen Erfahrungen kommt es darauf an, ob das Messgerät einen Messverstärker besitzt oder rein passiv arbeitet.
Bei allen passiven Geräte, die mir bisher begegnet sind, blieb der Zeiger im Ohm-Bereich ohne Messobjekt am linken Ende/Ruheposition der Skala.
Bei den meisten aktiven Geräten, egal ob mit Röhren- oder Transistor/IC-Messverstärker, die mir bisher begegnet sind, geht der Zeiger im Ohmbereich ohne angeschlossenes Messobjekt zum rechten Skalenende/Vollausschlag. Aber es gibt Ausnahmen, wie z.B. Hartmann und Braun, ELAVI-Serie.
Freundliche Grüsse, Jürgen rf
Der Pessimist nörgelt über den schlechten Wind Der Optimist wartet auf besseren Wind Der Realist richtet sein Segel optimal nach dem herrschenden Wind (Seglerweisheit) http://www.rettet-unsere-radios.de
auch wenn es offenbar verschiedene Modi geben mag: Plausibler erscheint es mir, wenn der Zeiger des Analogmessgerätes bei offenen Klemmen an das rechte Skalenende wandert, dort seht meist das Symbol für "unendlich", was ja auch in diesem Fall zutrifft. Für mein Röhrenvoltmeter (Kyoritsu K 1420) gilt das ebenfalls.
Mich hat das mit dem Vollausschlag verwirrt. Mein alter Metrawatt den ich leider getötet habe blieb schön auf Null stehen. Ich hab noch ein kleines altes aus Italien (ICE??) das bleibt auch auf Null. Wenn das bei den Philips aber so richtig ist dann bin ich beruhigt. Wie ist das Philips denn Qualitätsmäßig einzuordnen. Ich hab's wie gesagt vom Flohmarkt und hab mit dem Original Transportkoffer und den Messstrippen und Spitzen 10€ bezahlt
Sicher ist es "logischer" wenn auf der Geräteskala die Widerstandswerte wie die Strom- und Spannungswerte richtungsgleich ansteigen. Der Grund ist, in welchem Schaltungsbereich das Messobjekt liegt, z.B. mit oder ohne Messverstärker. Bei den meisten einfacheren analogen Multizets wird die angezeigte Widerstandsgröße aus dem Messstrom gebildet, der sich zum Widerstandswert umgekehrt proportional verhält. Darum ist die Ohmskala oft entgegengesetzt von rechts nach links steigend. Die Eichung erfolgt zuerst auf den mechanischen Nullpunkt und bei kurzgeschlossenen Messstrippen auf den korrekten rechten Vollausschlag. Bei Messkurzschluss ("0 Ohm") fließt ja auch der mögliche Höchststrom. Die Gewohnheit der häufigen Nutzung beseitigt meist mögliche Irritationen.
bei den mir zur Verfügung stehenden 6 analogen Messgeräten zeigen 5 bei offener Ohmleitung Vollanschlag. Deshalb "wagte" ich von "meisten" Instrumenten zu sprechen. Anders sieht es bei Digital-Instrumenten aus (3 im Einsatz): Offene Leitung "OL".
nix für ungut - das sollte ja auch keine Kritik sein. So hat im Laufe der Jahrzehnte jeder so seine Erfahrungen gemacht. Hamwa wieder was dazu jelernt, wa?
Freundliche Grüsse, Jürgen rf
Der Pessimist nörgelt über den schlechten Wind Der Optimist wartet auf besseren Wind Der Realist richtet sein Segel optimal nach dem herrschenden Wind (Seglerweisheit) http://www.rettet-unsere-radios.de
Eine interessante Aufgabe im Werkunterricht der Lehrlinge stellte die Konstruktion der Ohm-Skala dar bei einem simplen Widerstandsmesser, ähnlich meiner Signatur. Erst dann verstanden viele, dass diese Skala entgegen der DC Strom- und Spannungsskalen nicht linear verlief und von 0 bis unendlich reichte.
