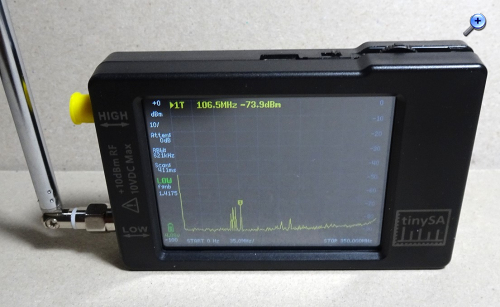

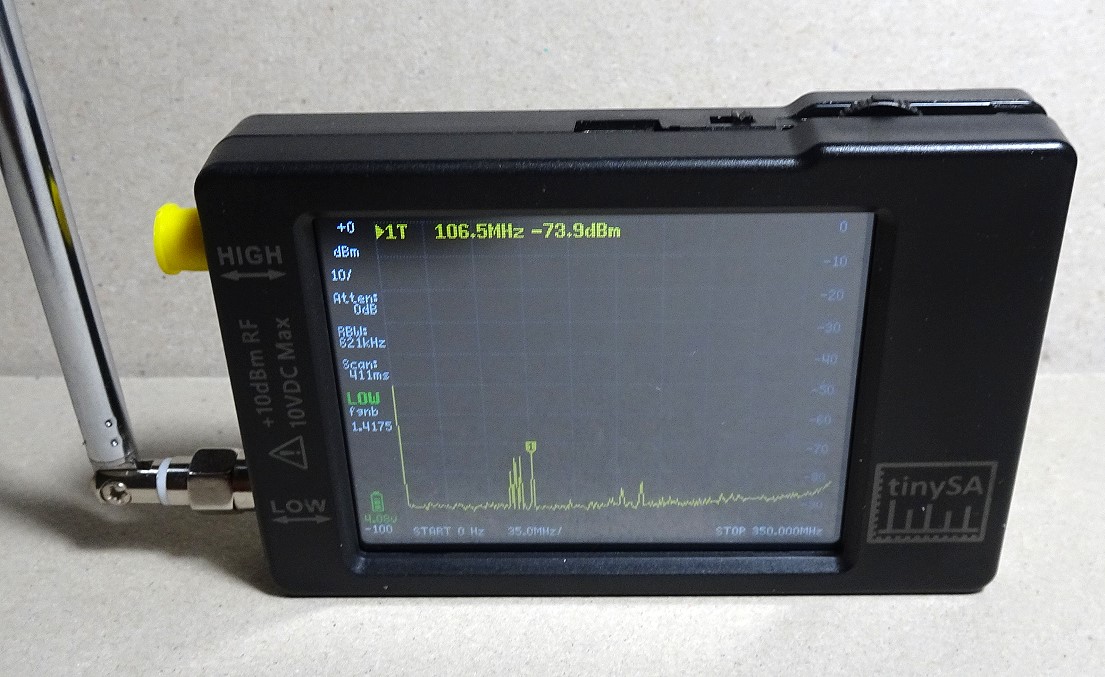

mir ist der winzige Spectrum-Analyzer und Mess-Sender von tinySA zugeflogen.
Wie üblich zuvor der formale Hinweis: Das Gerät wurde von mir normal gekauft, eine Geschäftsverbindung zum Anbieter oder Hersteller habe ich nicht und strebe sie auch nicht, würde diese auch ablehnen.
Das Gerätchen hat es in sich, denn neben einen Weit-Frequenzbereich-Analyzer (auch mit Wasserfall-Darstellung) verfügt es auch über einen modulierbaren Mess-Sender.
Schon der MODULIERBARE Mess-Sender ist der Hit, zumal es heutzutage so etwas kaum noch neu zu erwerben ist und wenn dann u.U. recht teuer.
Ich werde noch genauer auf die technischen Daten eingehen, hier schon mal die Frequenzbereiche:
Low: 100 kHz bis 350 MHz High: 240 bis 960 MHz
Geräteamessungen: 8,9 x 5,5 x 1,7 cm. Akku eingebaut, aufladbar via USB-C. Farb-Touchdisplay, Menuesteuerung. Steuertaste.
Zwei SMA-Eingänge high / low.

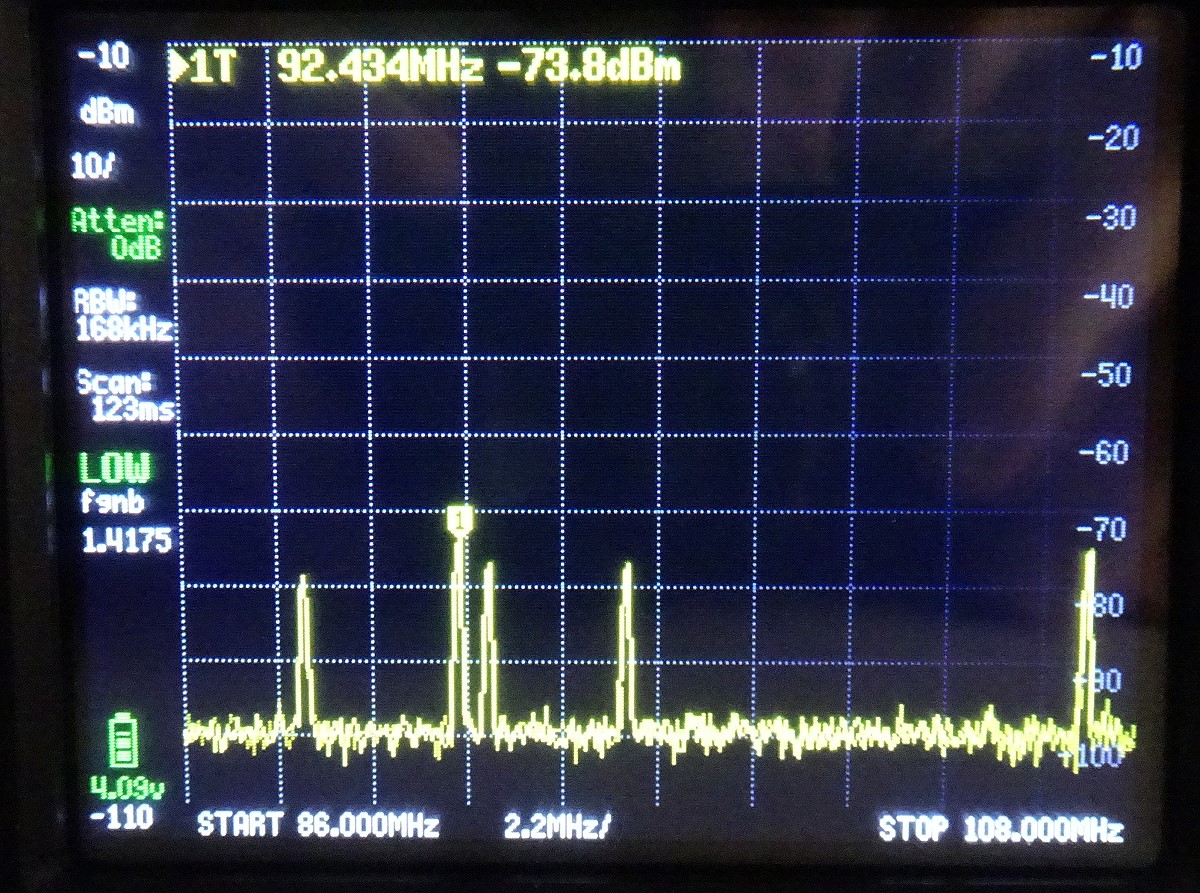

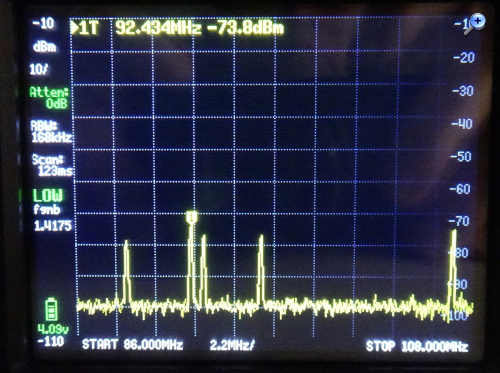

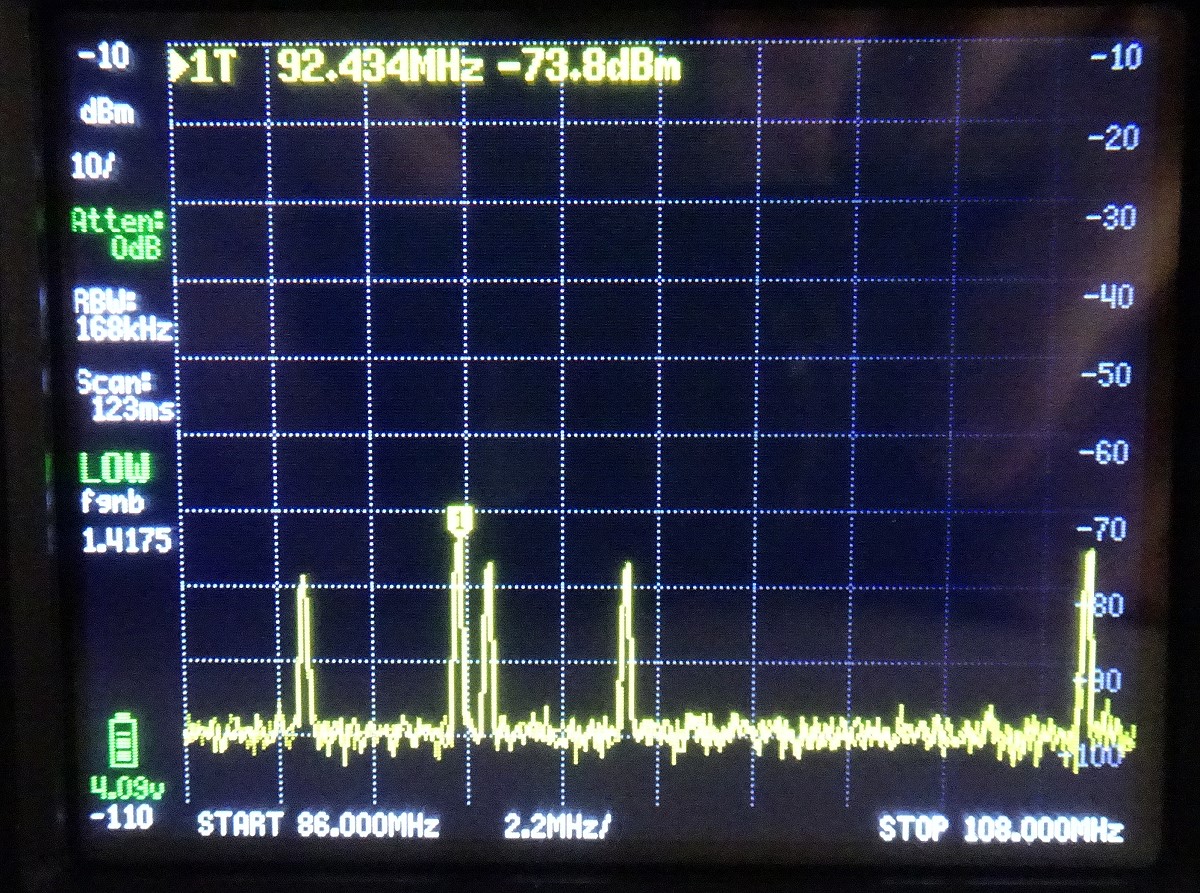

Spektrum-Analyse Bereich 86 MHz bis 108 MHz:

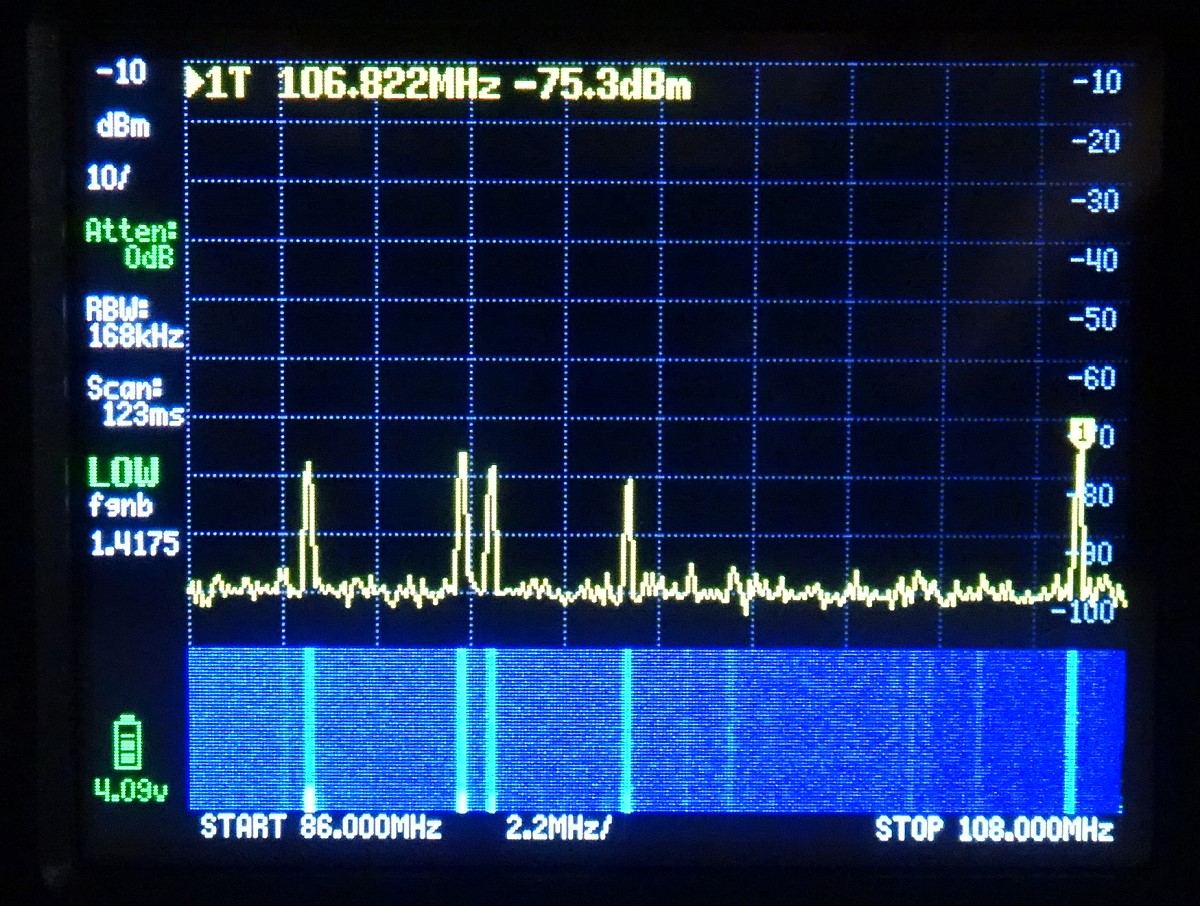

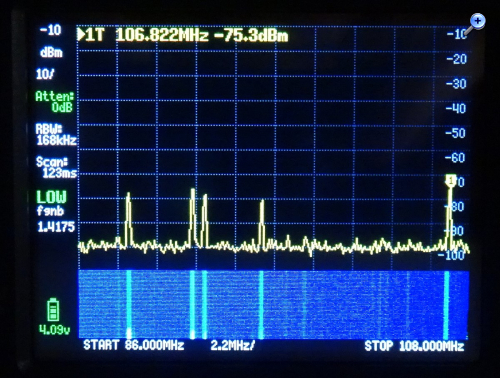

Spektrum-Analyse Bereich 86 MHz bis 108 MHz mit Wasserfall:

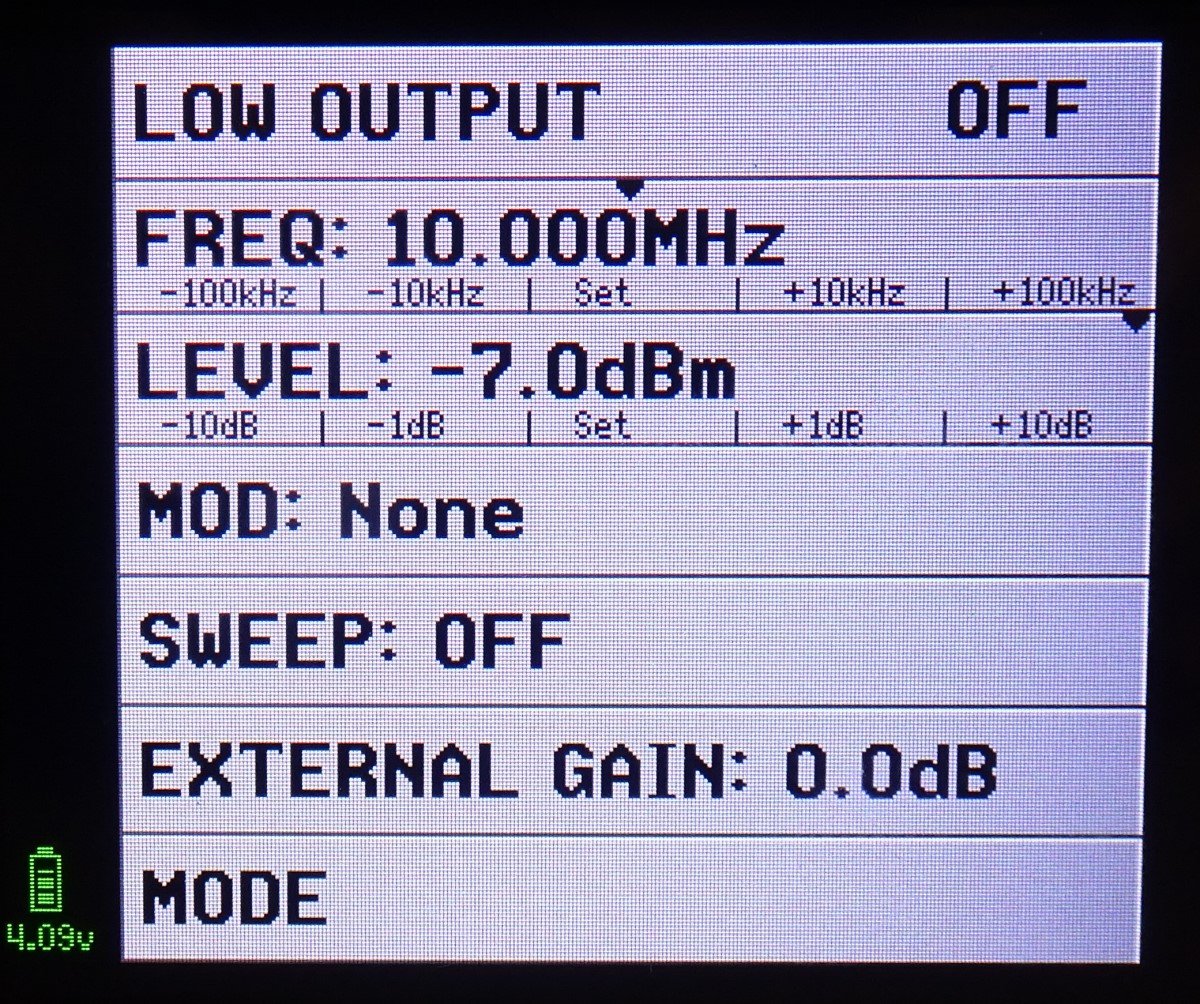

Mess-Sender 10000 KHz, ohne Modulation (keine Antenne angeschlossen):

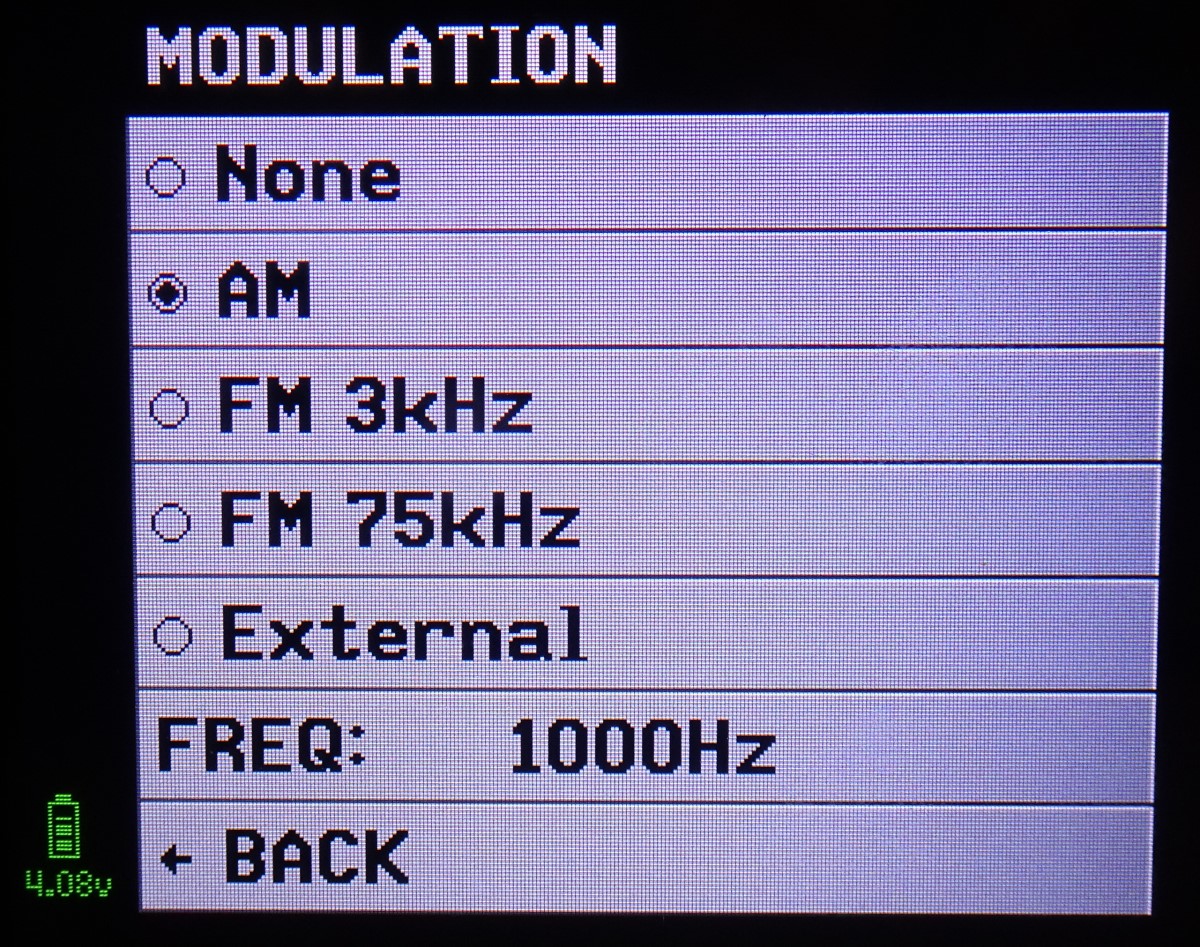

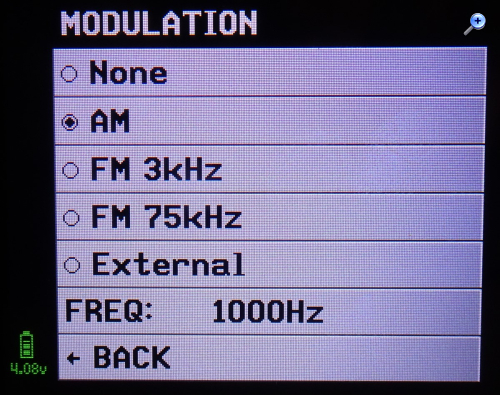

Mess-Sender 10000 KHz, mit Modulation 1000 Hz (keine Antenne angeschlossen):
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Erster Blick auf den Spectrum-Analiyzer "tinySA"
Hallo zusammen,

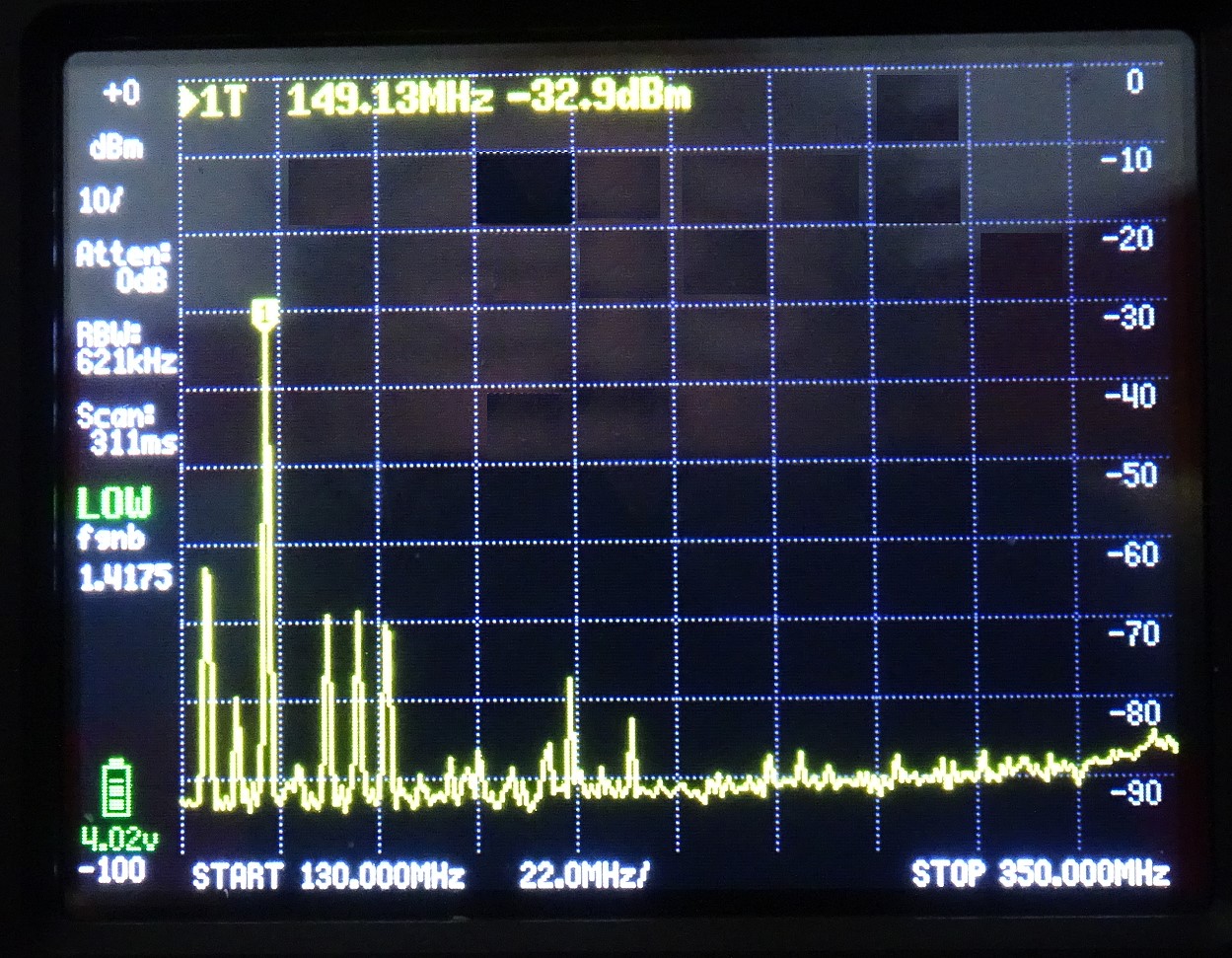

Nachtrag: Habe mit meinem Freenet-Funkgerät Albrecht Tectalk Duo auf dem Freenet-Kanal 1 im 149 MHz-Bereich die Ausstrahlung angesehen (siehe folgendes Foto).
Leider gibt es für die vielen Funktionen keine PDF-Bedienungsanleitung, sondern nur eine Erläuterung auf einer WEB-Site. Dort wird aber nicht alles angesprochen, so fehlt z.B. die Erläuterung zur config-more-Funktion "Ham band" (Amateurfunkband), hat anscheinend auch keine weitere Wirkung-
Meine Software-Version ist V 0.3 von 1924. Es soll sich bei dem Gerät um eine verbesserte Hardware-Version handeln, die die beiden Eingänge besser mit Dioden schützt.
Ich konnte in Stellung low sogar mit Stabantenne z.B. auf KW Rundfunkstationen erkennen.
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber)
Re: Erster Blick auf den Spectrum-Analiyzer "tinySA"
Hallo Rainer,
hübsches Gerät und auf den ersten Blick niedriger Rauschpegel.
Kann man den Mess-Sender auch als Tracking-Generator für Frequenzgangmessungen brauchen? Hat er auch Demodulatoren für den Empfang auf einer bestimmten Frequenz, so wie das viele teure Spektrum-Analyser bieten, mindestens für AM und FM?
