Hallo zusammen, habe ein kurzes Video zur Nutzung eines Dipmeters für die Ermittlung der Eigenresonanz einer einlagigen Zylinderspule gemacht. Viel Spaß beim Anschauen, gerne sachdienliche Hinweise. Viele Grüße Jan (regency)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Martin, es ist eine Darstellung wie aus einer anderen Zeit, eventuell ein Zumutung für einige Funkamateure und Radio-Elektroniker. Da kommt der Spektrum-Analyzer und der VNA sofort in Spiel.
Ein bisschen Nostalgie ist schon dabei und der Gedanke, dass die alte, ziemlich ausgefeilte Technik der Dipmeter es auch heute noch in vielen Fällen machen würden. Auch für Ausbildungszwecke, um die Grundlagen zu zeigen.

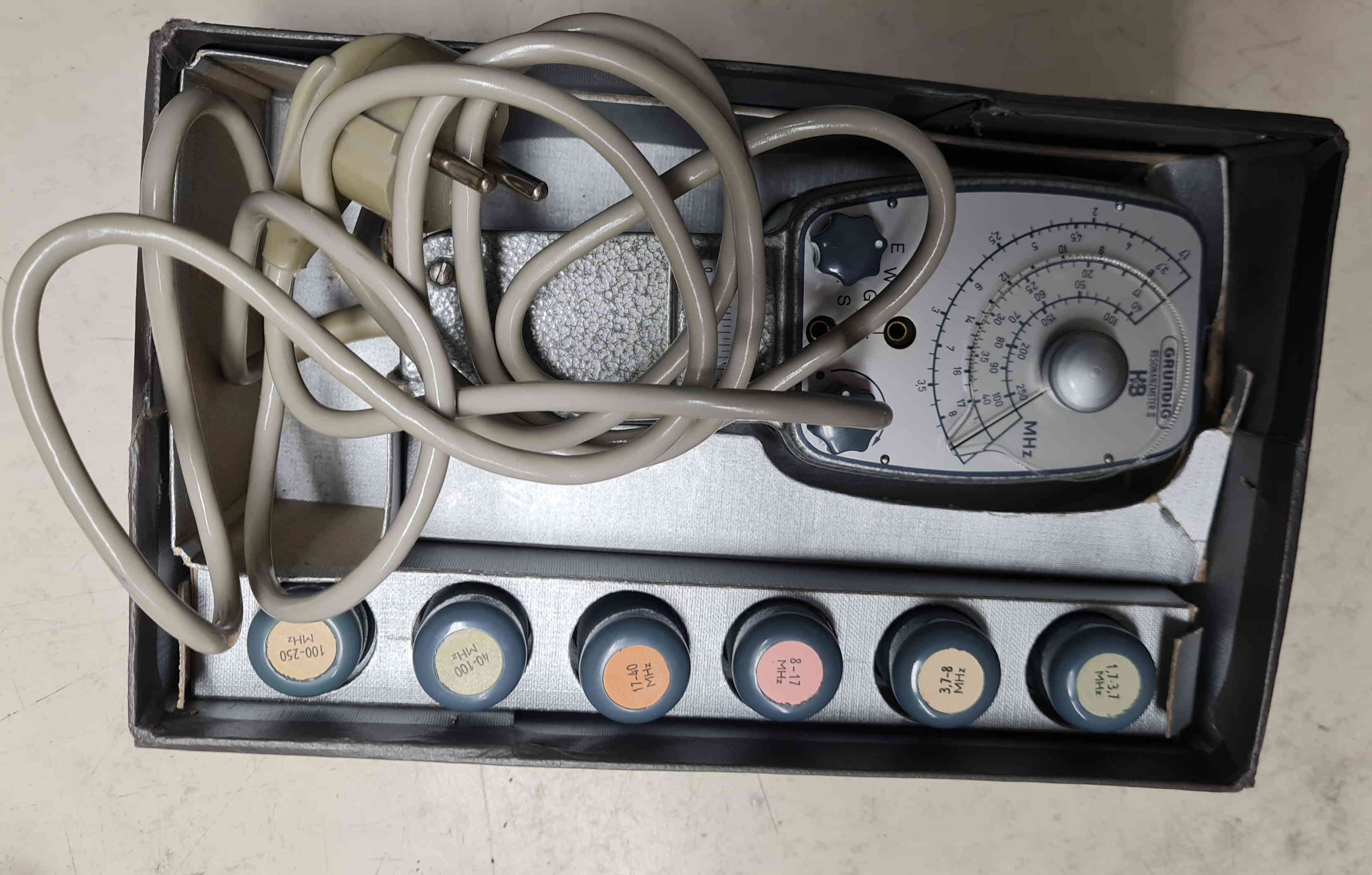

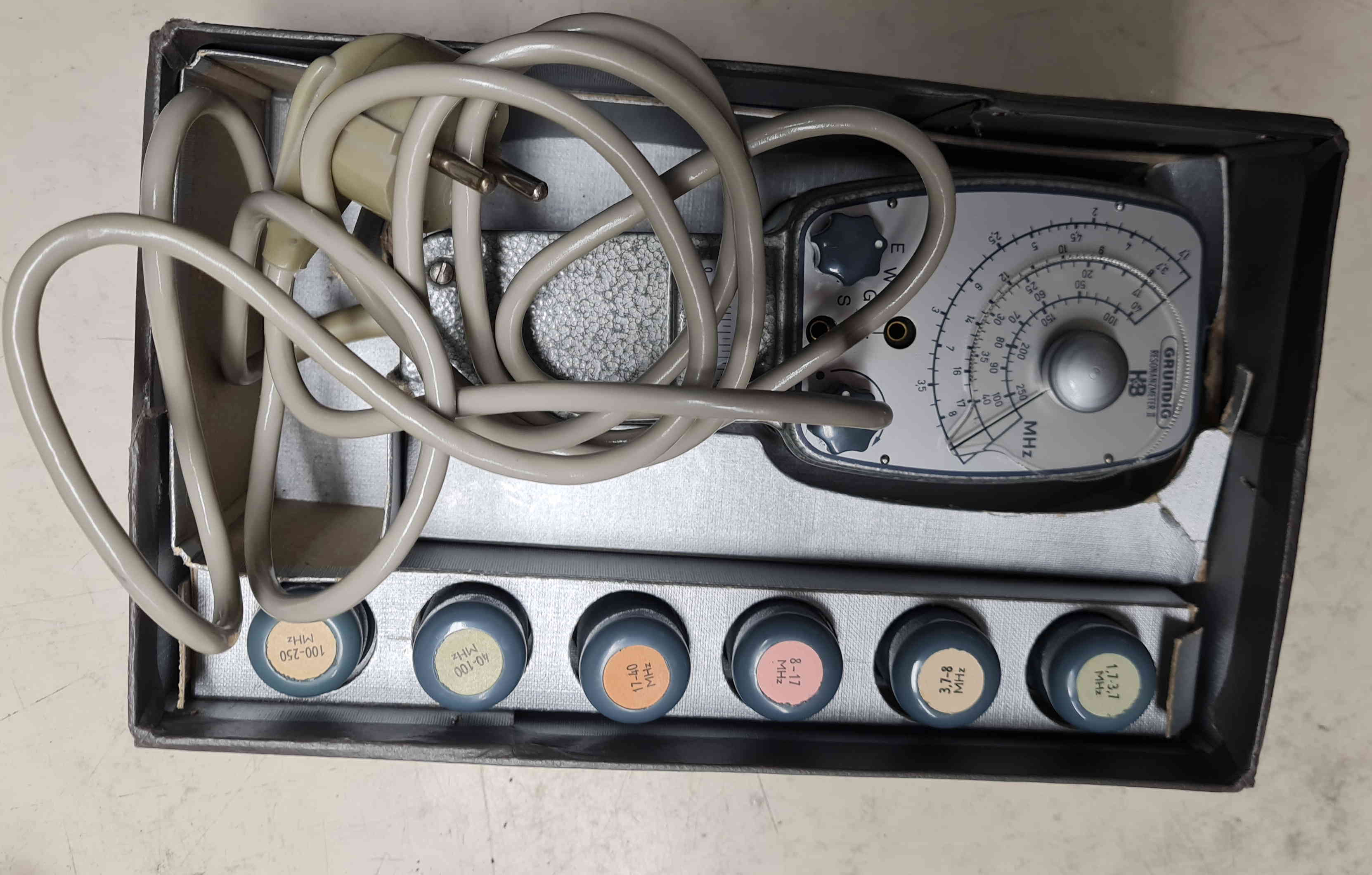

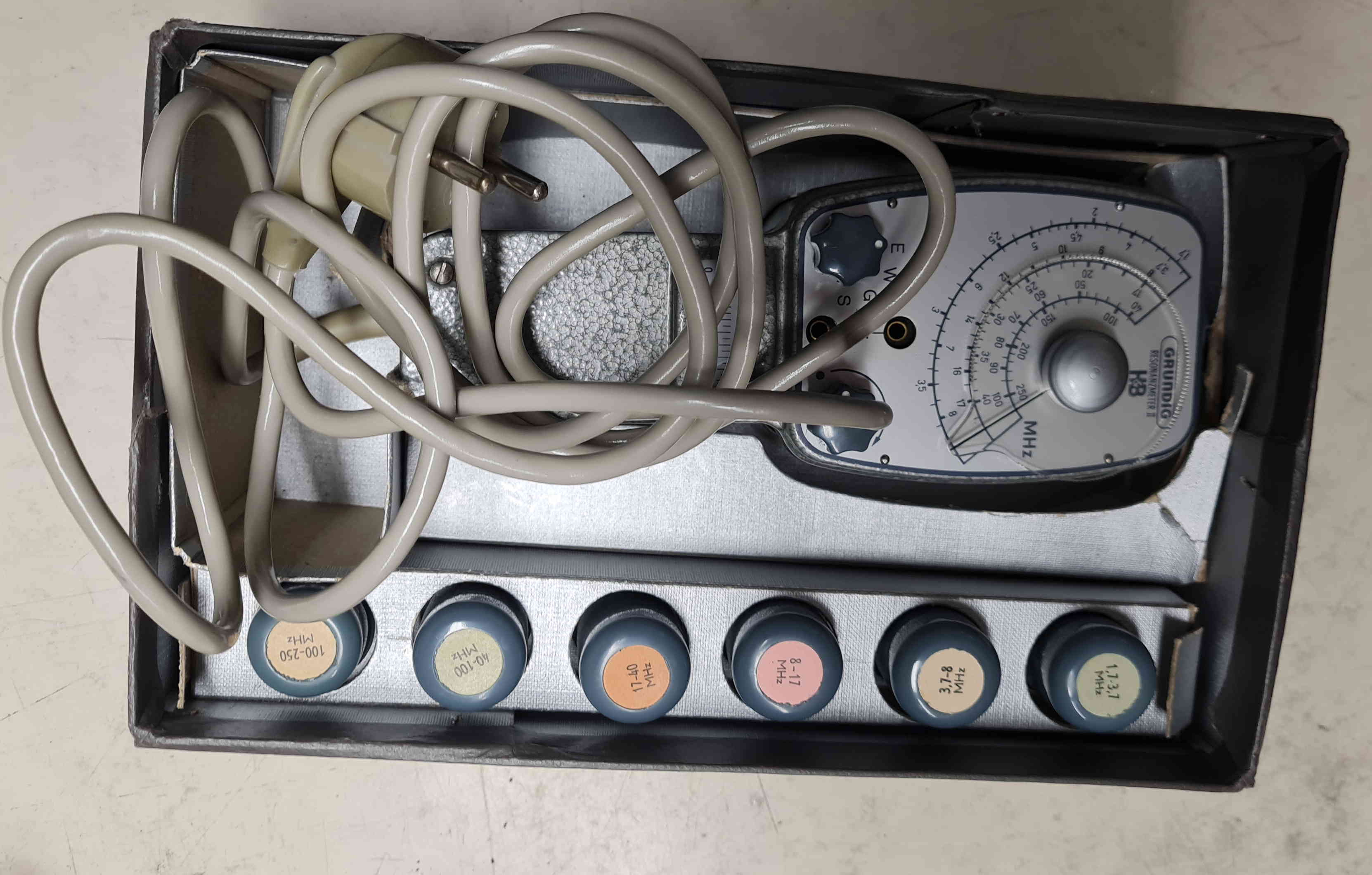

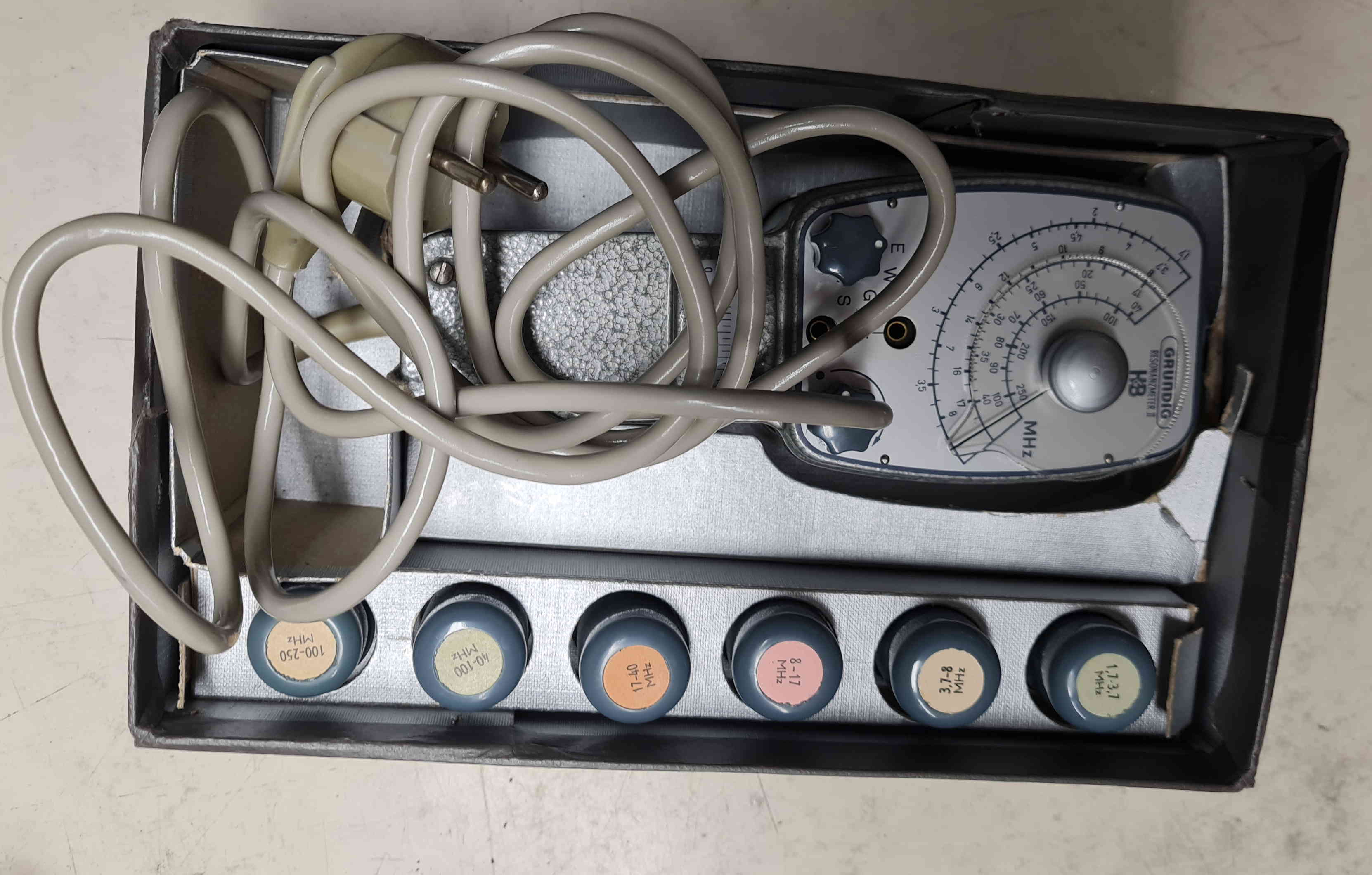

Das verwendete Gerät Grundig TR 300 hat keinen HF-Ausgang. So muss man, wie im Video im Hintergrund zu sehen ist, den Dipmeter mit der Frequenz des ermittelten Dip über eine nicht resonante schwach gekoppelte Mess-Sonde parallel an einen Frequenzmesser oder den Oszi geben. Interessant ist, dass die Sonde hier die resonante Spule detektiert, nicht den Dipmeter, der zu schwach sendet.
