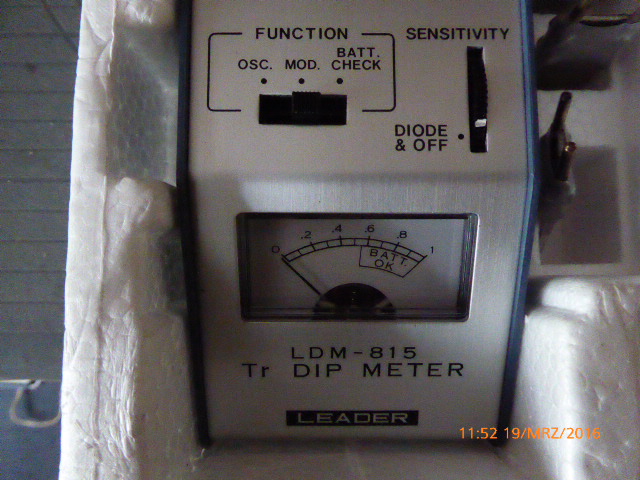

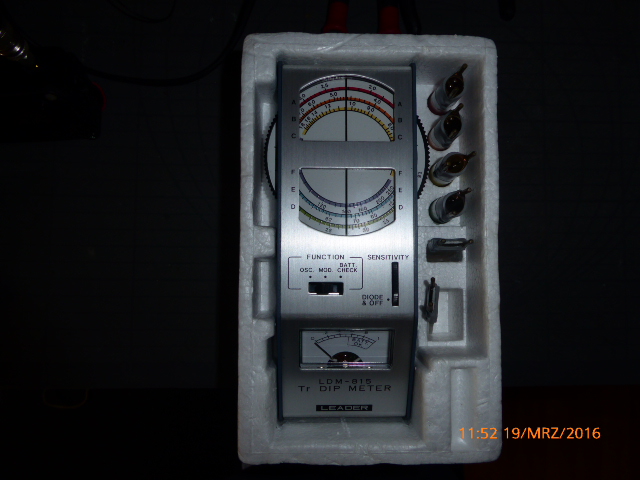

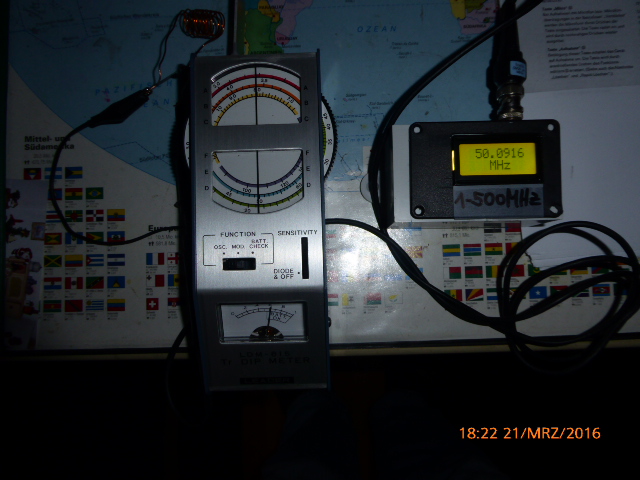

Auf dem Flohmarkt im Sehr guten Zustand ( Auflösung eines Radiogeschäftes) gekauft. Frage: Was machen die drei Einstellungen des Schalters OSC. MOD.( CHK. Letzere ist Batterie Prüfung.)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
OSC: dein Dipper macht einen blanken Träger. So benutzt du ihn zum dippen.
MOD: nun moduliert er den Träger mit einem Piepton von 2kHz, der ist in Radio gut hörbar. Damit kannst du zB die skalen abgleichen, vorausgesetzt die vom Dipper geht genau. Kurz formuliert, mit dem Piepston ist der Dipper als kleiner Prüfsender unterwegs. Betrachte das als Zusatzfunktion, viele Dipmeter haben diesen Tonmodulator nicht eingebaut. Dippen solltest du nicht mit dem Ton da das Teil dann mehr Bandbreite belegt als unmoduliert.
vielleicht als Ergänzung: OSC ist gleichzeitig ein HF-Messender unmoduliert und auch ein Absorbtionsmesser, der an Schwingkreise gehalten wird und bei Resonanzfrequenz Energie an den Probanden abgibt und somit beim richtig eingestelltem Dippegel gegen Null zuckt.
Und der Verkäufer ist doch ein guter....Er sieht mich auf dem Flohmarkt und hält mit die Anleitung hoch mit den Worten" Hab ich noch im Keller gefunden"

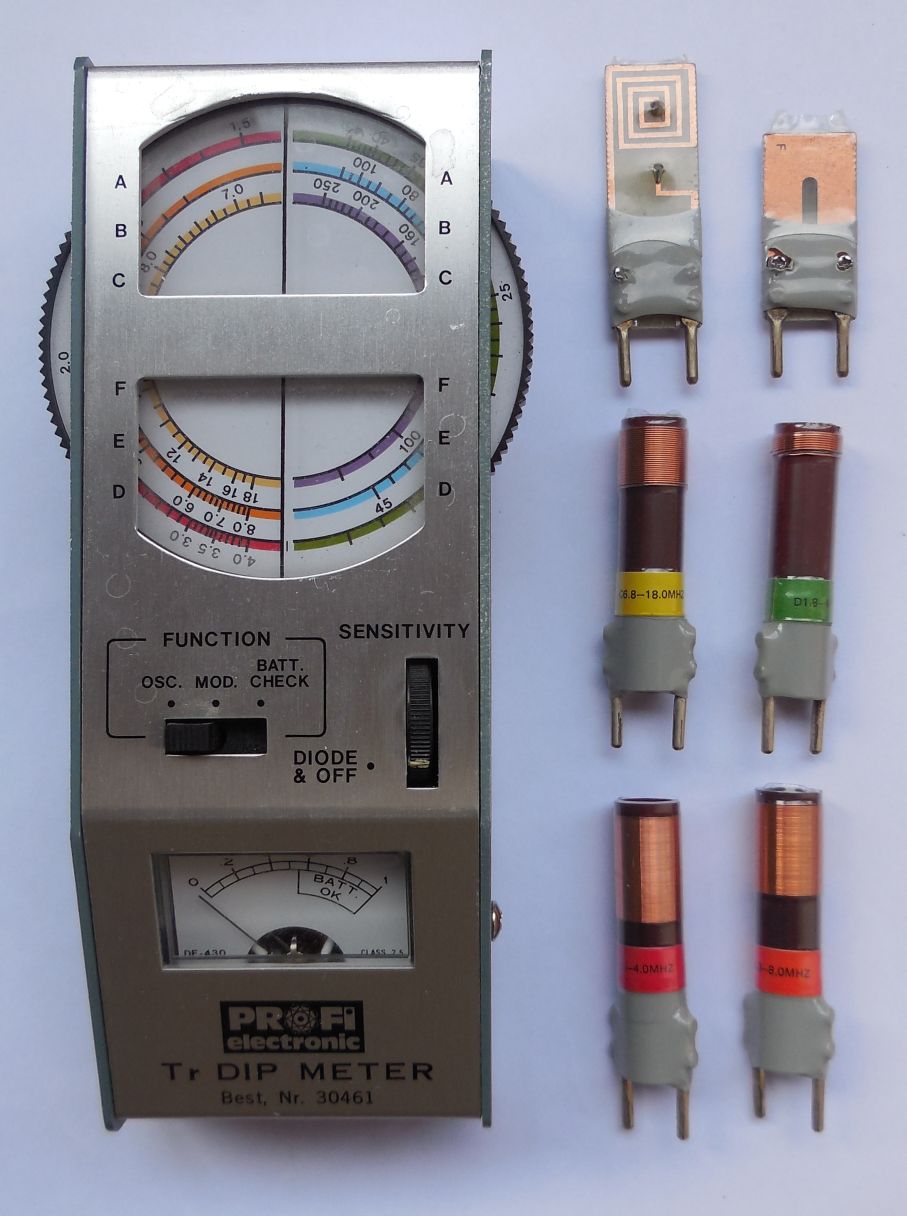

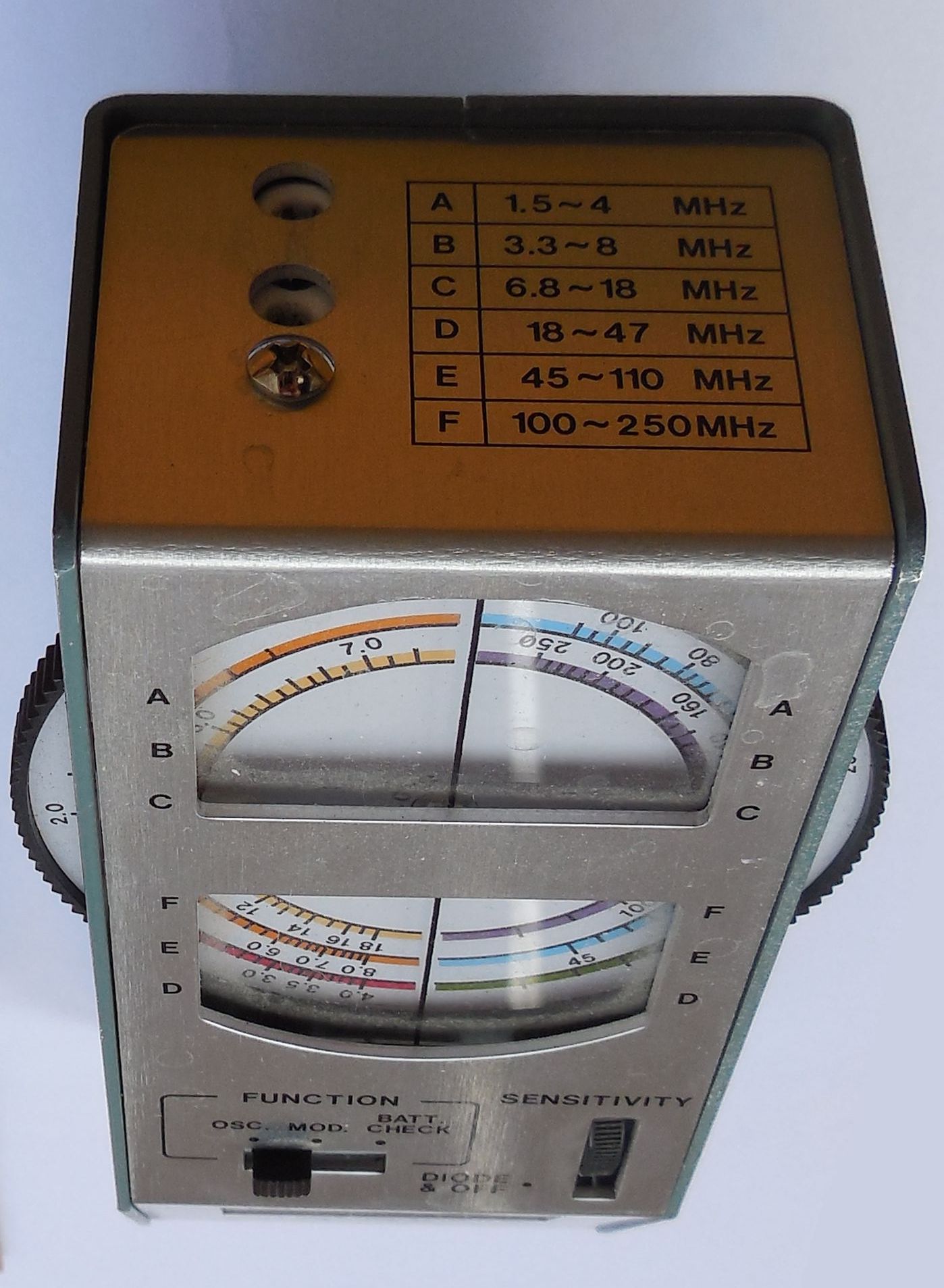

das Gerät wurde wahrscheinlich unter mehreren Namen vertrieben. Ich habe das gleiche Gerät, aber mit dem Namen 'Profi electronic'. Es hat mir gute Dienste beim bauen von Antennen geleistet und das tut es auch jetzt noch. Was mich allerdings stört, das Dip-Meter geht erst ab 1,5MHz und deshalb kann man es leider nicht für MW und LW verwenden. Übrigens, das Styroporteil im Karton sieht bei meinem Gerät genauso aus.
