Da tut sich monatelang nix und plötzlich steppt hier der Bär :) Ja, bittebitte, gute Unterlagen wären toll! Der von Martin ist ja auch schon 100x besser als nichts aber GUTE wären natürlich top! Martin, lass wissen, wenn Du von irgendwo Fotos von einem unverbastelten brauchst!

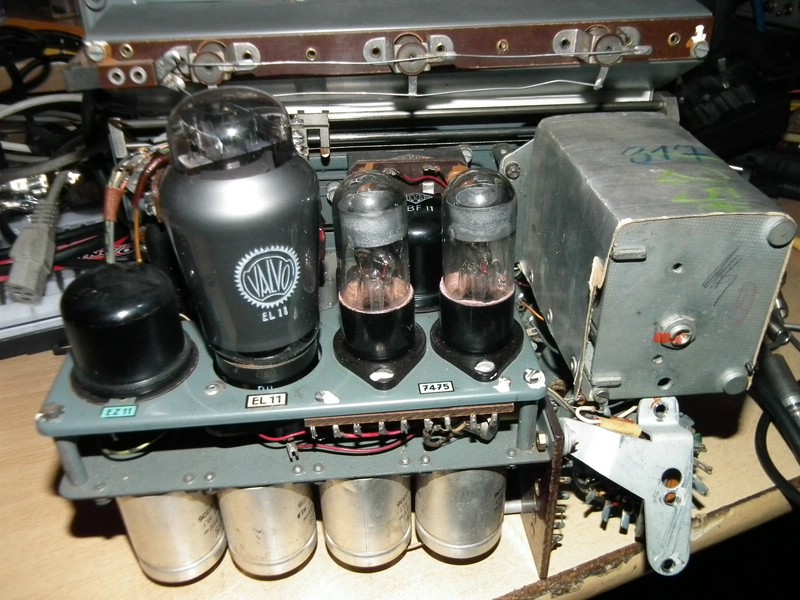

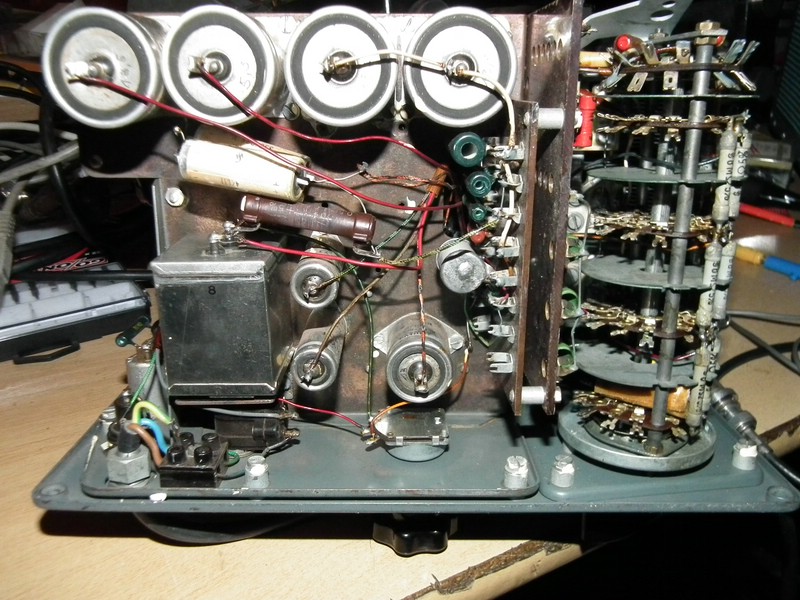

das wär wirklich hilfreich. Ich würde gern die Ansicht sehen die meinem Bild Nr3 entspricht. Die Abschirmhaube des Drehschalters muß dazu NICHT ab, es geht um die Verdrahtung der Versorgung, Kontrolle ob sie stimmt.
Uli:Ich bekomme bei dem Gerät keinen sauberen Sinus hin. Bei niedrigen Frequenzen teilweise schon einigermassen, bei höheren manchmal mit viel Glück.
Davon ausgehend daß beide Stabis leuchten,
1.) am Kabel 29 (Eingang der EL11) muß ein sauberer Sinus zu finden sein. Der Signalpegel ist hier noch klein weil unverstärkt, und auch nicht regelbar.
2.) Bitte den Kathodenelko der EL11 wechseln, das kann provisorisch geschehen indem du ihn abklemmst und einen anderen drüberlötest, dann bitte die Spannung messen (Messbereich DC, wenige Volt) von Kathode EL11 gegen Masse.
Bitte mit der nötigen Vorsicht arbeiten, hohe Spannung Vor dem Löten Netzstecker ziehen und die großen Siebelkos mal mit dem Voltmeter anrühren ob sie auch wirklich entladen sind.

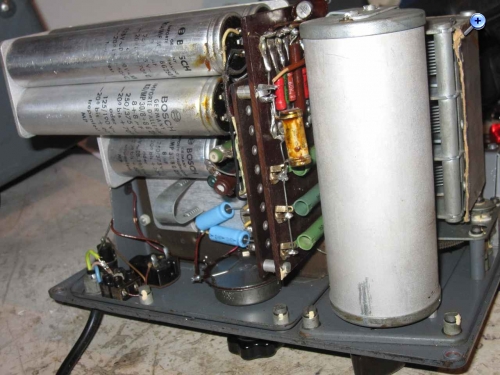

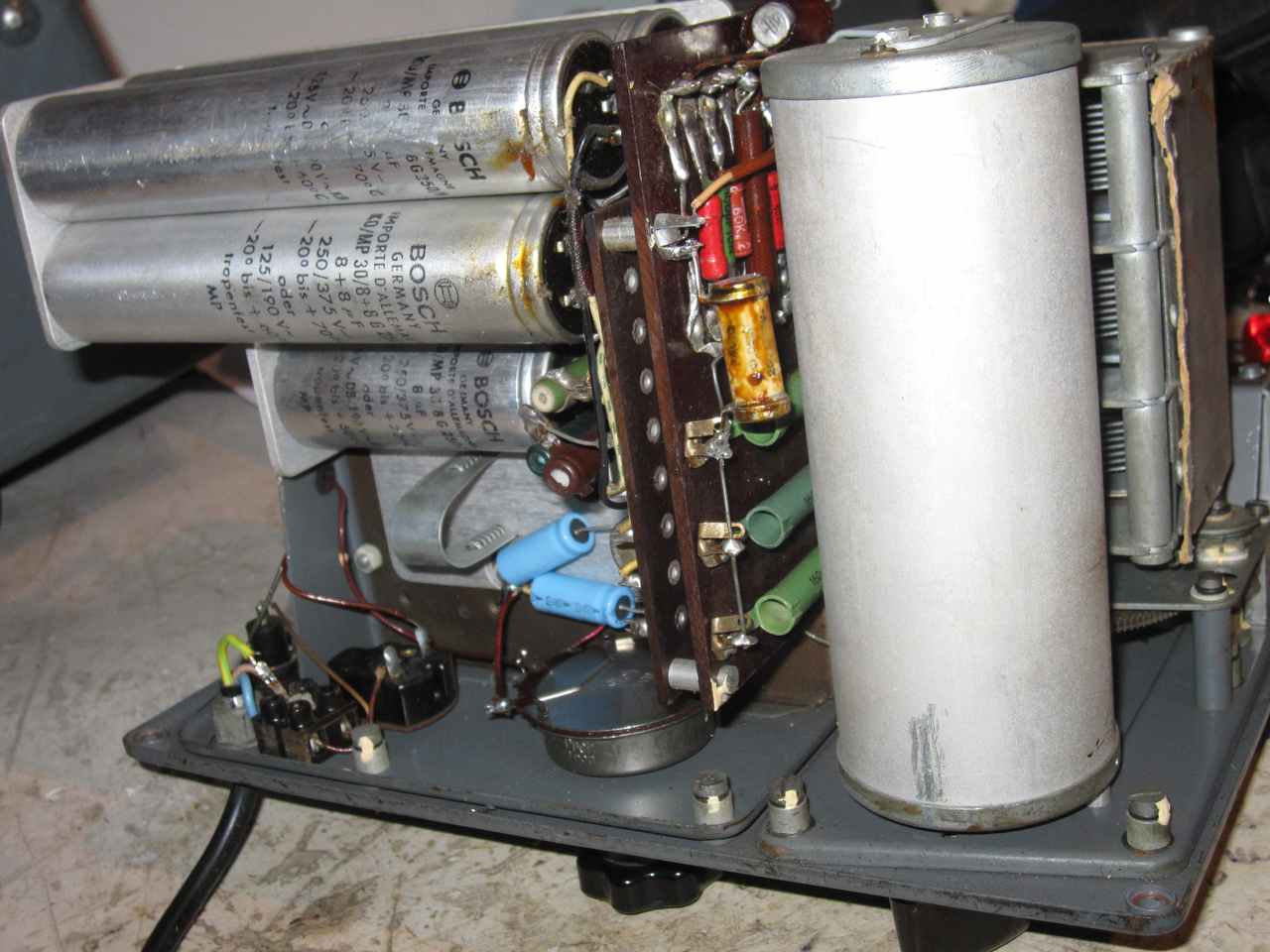

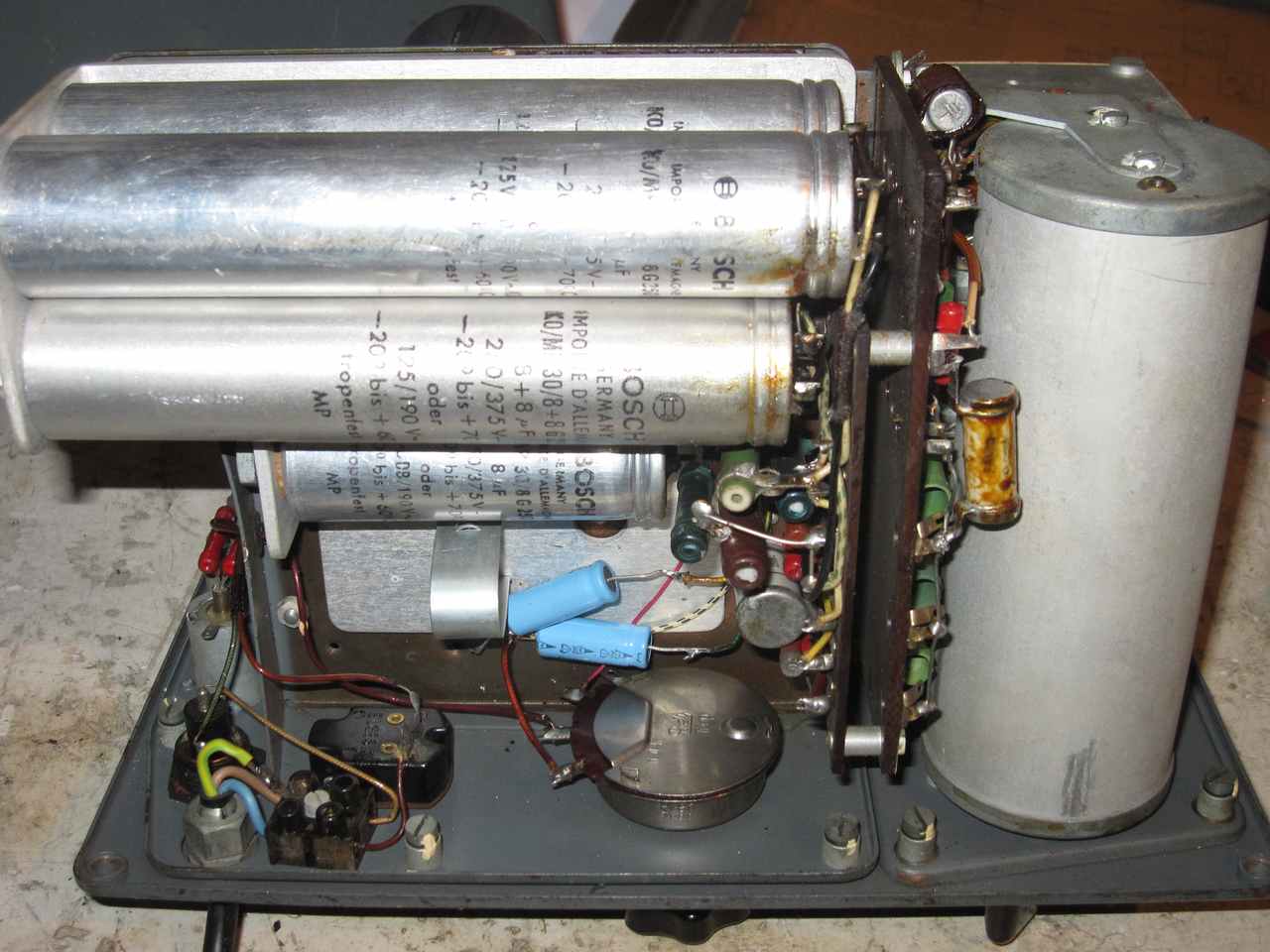

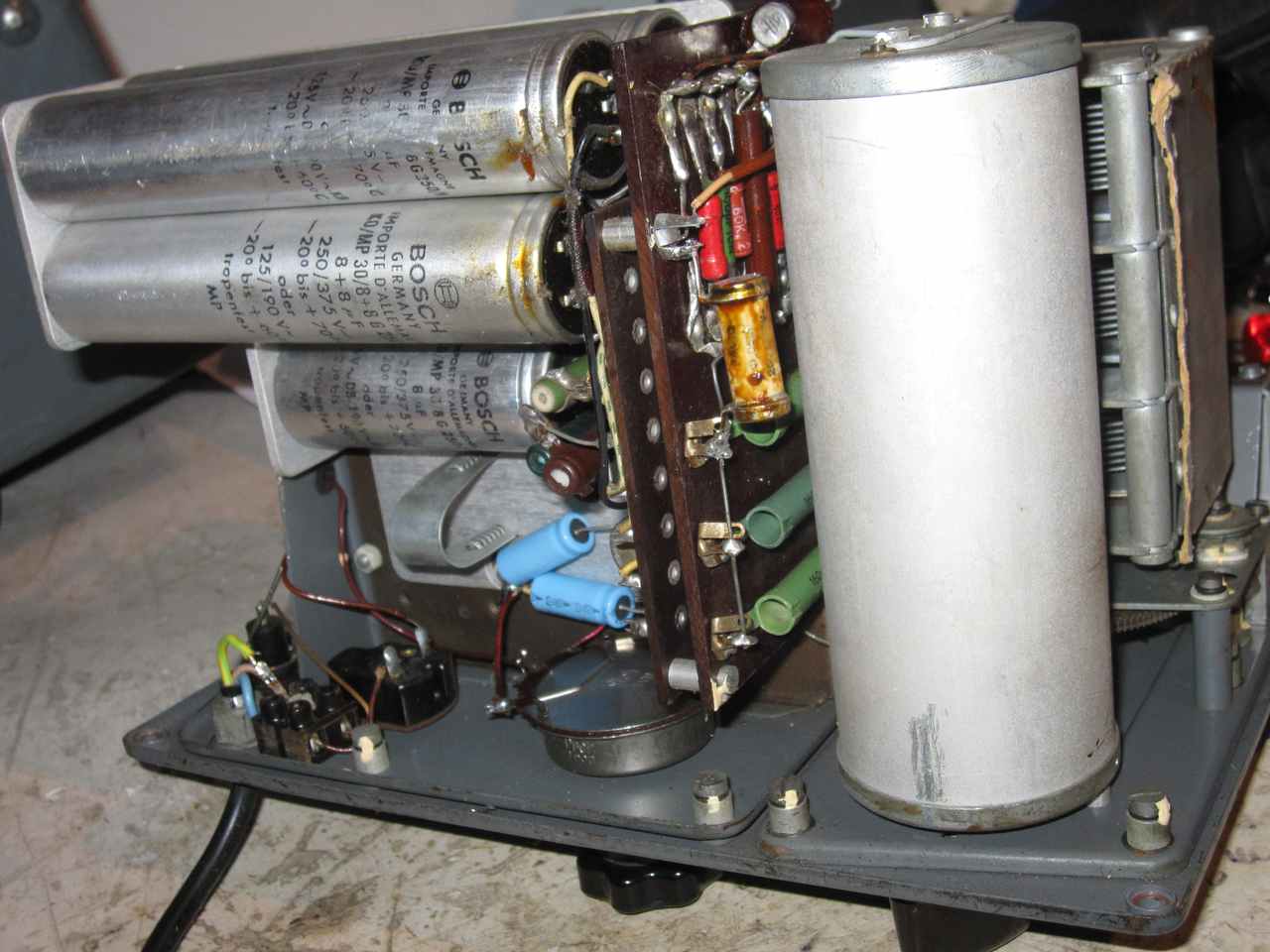

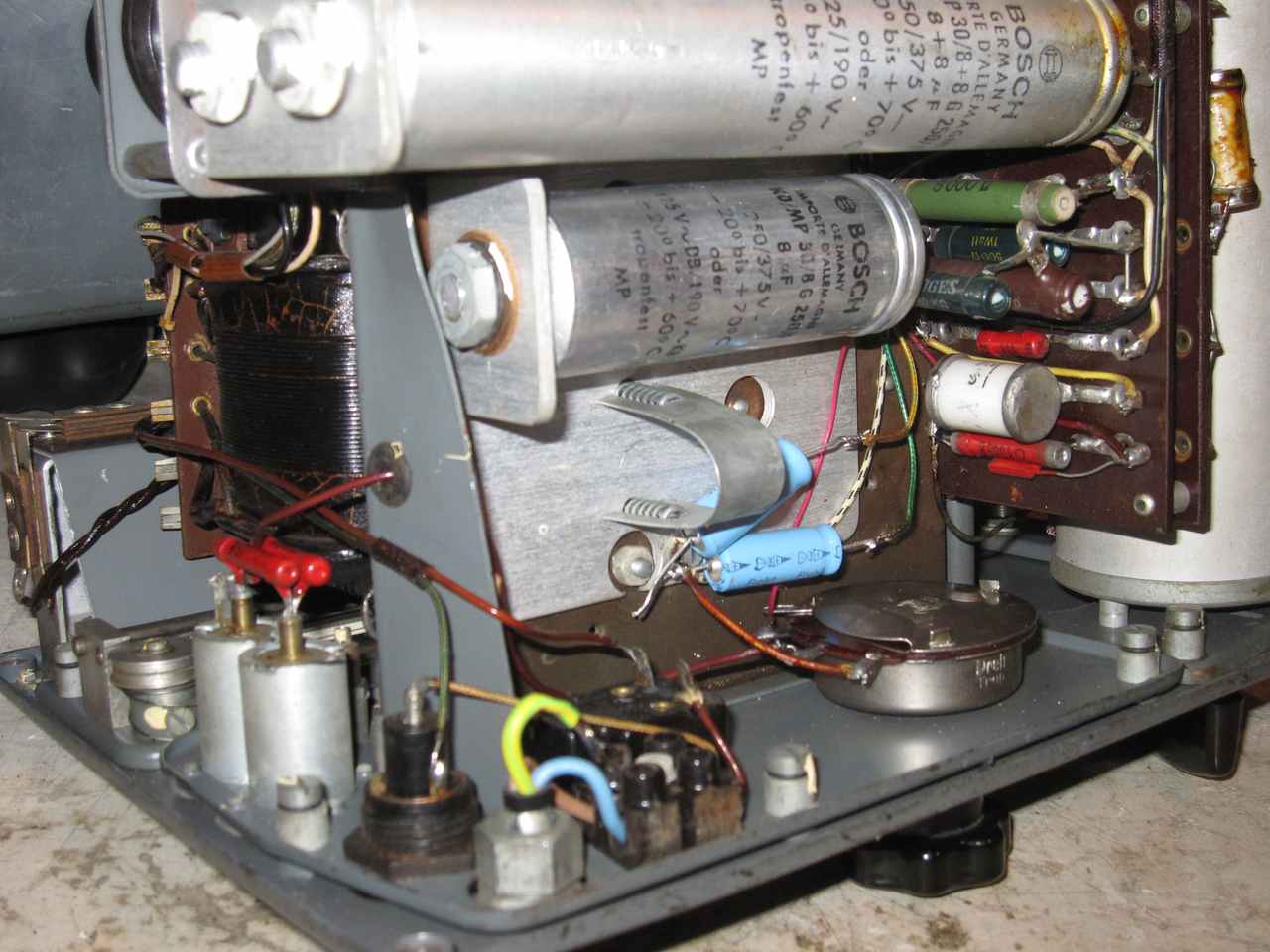

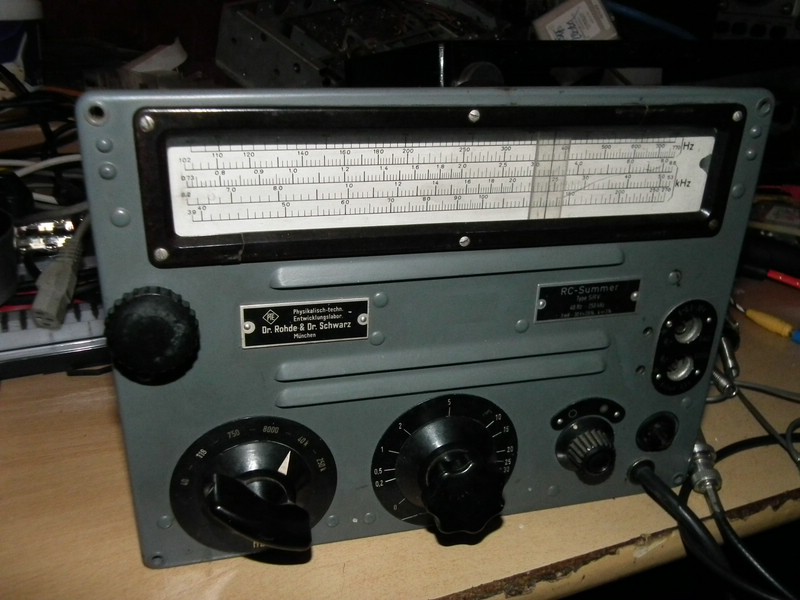

Hm. Da gab´s anscheinend extrem verschiedene Ausführungen von dem Gerät :( Abgesehen davon, dass Deins noch viel hübscher aussieht als meins... GANZ unverbastelt ist´s doch nicht mehr, ich hab 2 Elkos ausgetauscht, die ganz SICHER kaputt waren. Der Rest ist noch original. Bloss, ob Dir das jetzt weiterhilft... Ich hab jedenfalls mal ein paar Bilder aus verschiedenen Winkeln gemacht, vielleicht hilft´s ja doch.

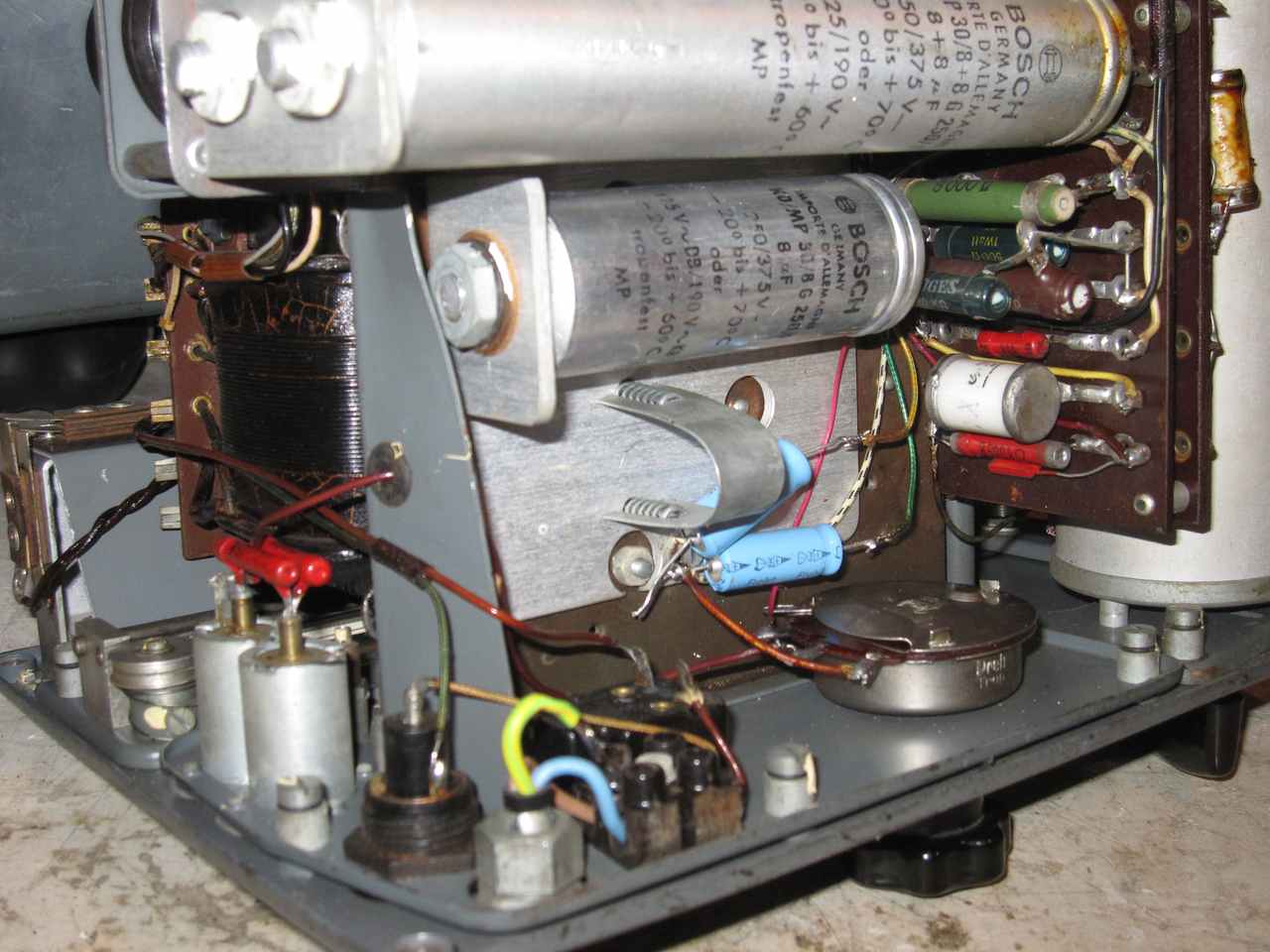

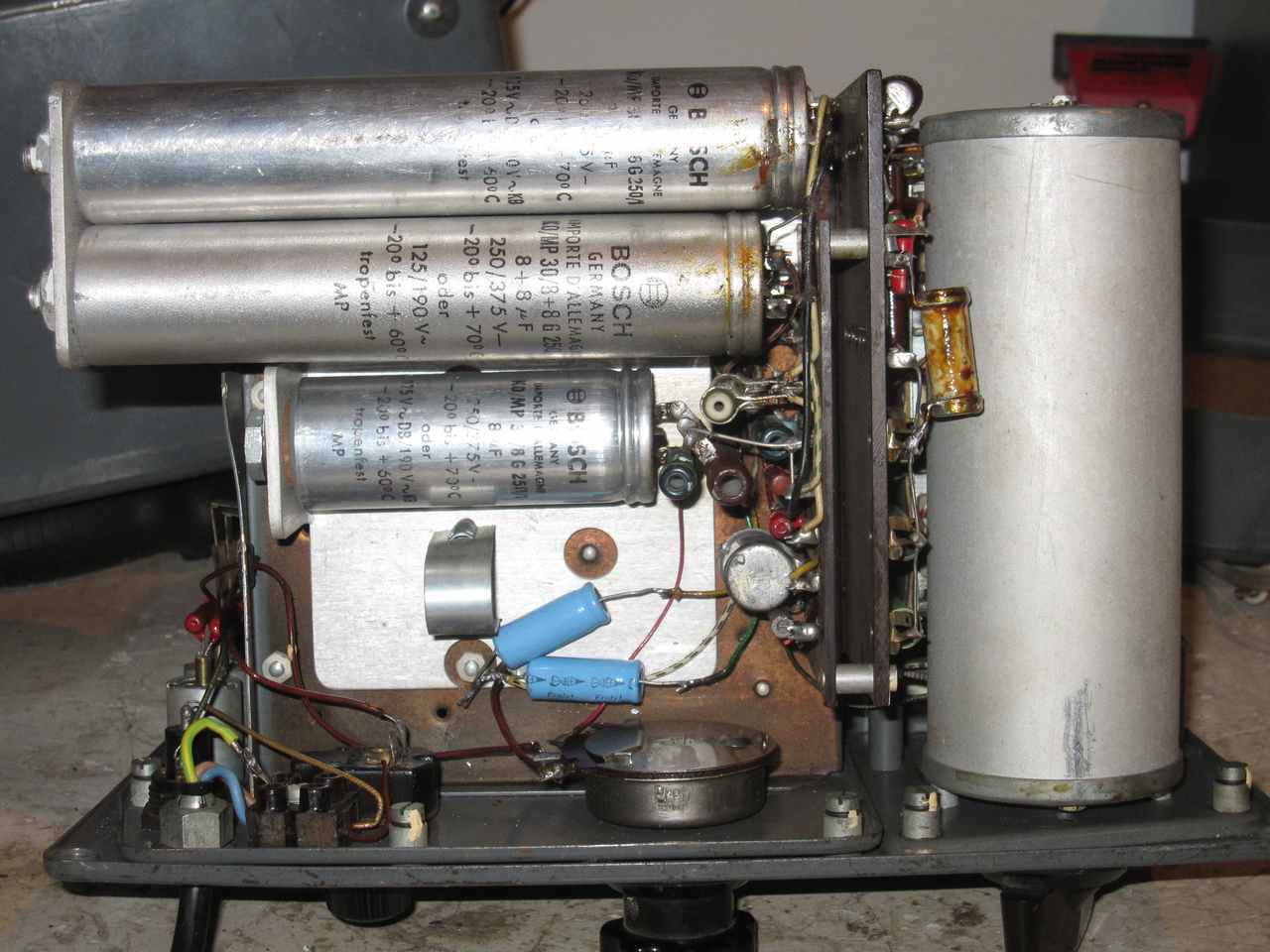

ja das sticht ins Auge Du hast in deinem ganz offensichtlich Waschmaschinenkondensatoren. Da ich genau das auch im RMORG gefunden habe wird es so richtig, also original sein Wiedersprüchlich dazu ist der Schaltplan, der zeigt uns Elkos anstelle der MPs. Beides wird funktionieren.
Denke auch :) Und danke schonmal, für die erste Minianleitung, wo ich zu schauen anfangen kann - hab ich eben ganz vergessen ;) Helfen Dir die Photos irgendetwas? Oder brauchst Du noch Details?

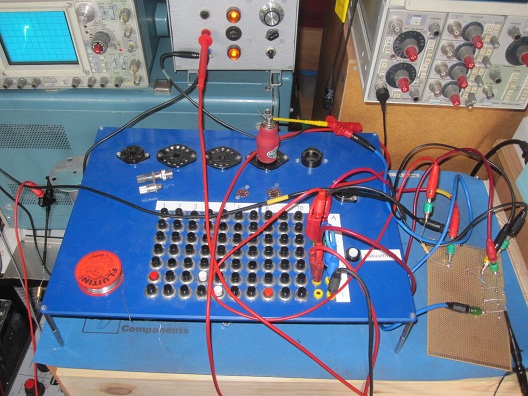

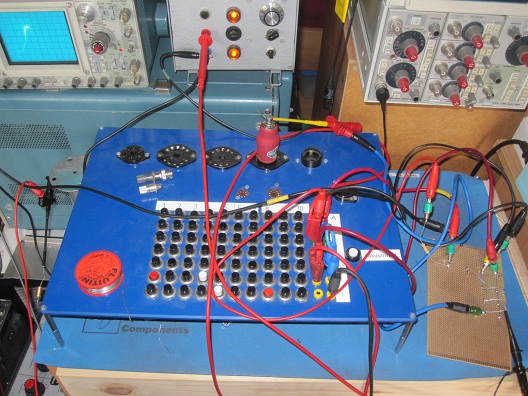

RC oszillator habe ich nachgebaut. Damit ich ihre Funktionsweise und dunkle Seite kennenlernen kann.
100K, 10nF, ergab ca 10Hz Schwingung, die aber nach unsaubere Sinus aussieht. Arbeitswiederstand ist sehr sehr kritisch. 360K, da schwingt RC-Oszillator nur 40-80V beim 100K arbeitswiderstand arbeitet der viel viel besser, von 50v bis zu 200V Röhren ist Philips EBF2 aus Italien., vorgänger von EBF11
ich bin ja erstaunt, was es so für Umbauvarianten beim SRV gibt! Sogar eine mit MP - Kondensatoren. Nein, die Originalversion kann das nicht sein. MP-Kondensatoren dieses Typs wurden meines Wissens erst in den fünfziger Jahren auf den Markt gebracht, wir reden aber von einem Gerät aus den vierziger Jahren (Aber vielleicht irre ich mich in diesem Punkt). Morgen werde ich jedenfalls die Bilder des Originals ins Forum stellen. Die Schwierigkeit bei der Reparatur dieser Geräte bestand darin, dass es sich bei den Becherkondensatoren um eine äusserst seltene Bauform handelte. So entstanden die vielen phantasievollen Varianten. Aber die MP-Kondensatoren halten jedenfalls ewig ... wie man auch am NEUBERGER RPM 370 sieht, dessen Netzteil ebensolche MP-Kondensatoren enthält und das die letzten 50 Jahre klaglos überlebt hat.
Meine Schaltunterlagen habe ich leider nur in gedruckter Form vorzuliegen. Da ich über keinen vernünftigen Scanner verfüge, kann ich die Unterlagen nur jemand zuschicken, der sie einscannt, ins Forum stellt, und sie mir wieder zurückschickt. Ich finde, dass man die Unterlagen ins Forum stellen sollte, damit alle darauf zurückgreifen können. Wie gesagt, mit den Bildern kann ich das selbst erledigen, mit der Dokumentation leider nicht. So kann ich nur darum bitten, dass mir jemand mit einem Scanner seine Priatadresse an eine meiner Email-Adressen mitteilt: 'harald.g...@kit....' oder 'h.g...@....com'. Sowie ich eine Adresse erhalte schicke ich die Unterlagen los. Anders geht es leider nicht ... es sei denn, jemand wohnt in der Nähe von Karlsruhe, dann kann man die Unterlagen persönlich übergeben.
