Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo Sven,

schöne Geräte. Ist das der Nordmende UW 958 wie auf dem Umschlagbild zu sehen? Mein Exemplar stammt aus dem Jahr 1968.



Der war mal mein Traum. In den 1970er Jahren war ich als Schüler im Deutschen Museum in München. Dort gab es einen Versuch, wie man ein Bandfilter unterkritisch und überkritisch mittels eines Drehkos abgleichen konnte, was man auf einem Oszi sehen konnte. Davon war ich ganz fasziniert.


Viele Grüße Volker

Datei-Anhänge
cover die wobbelsender sutaner.jpg cover die wobbelsender sutaner.jpg (8x)

Mime-Type: image/jpeg, 157 kB

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
06.11.24 17:35
oldie

WGF-Nutzer Stufe 2

06.11.24 17:35
oldie

WGF-Nutzer Stufe 2

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo Volker,

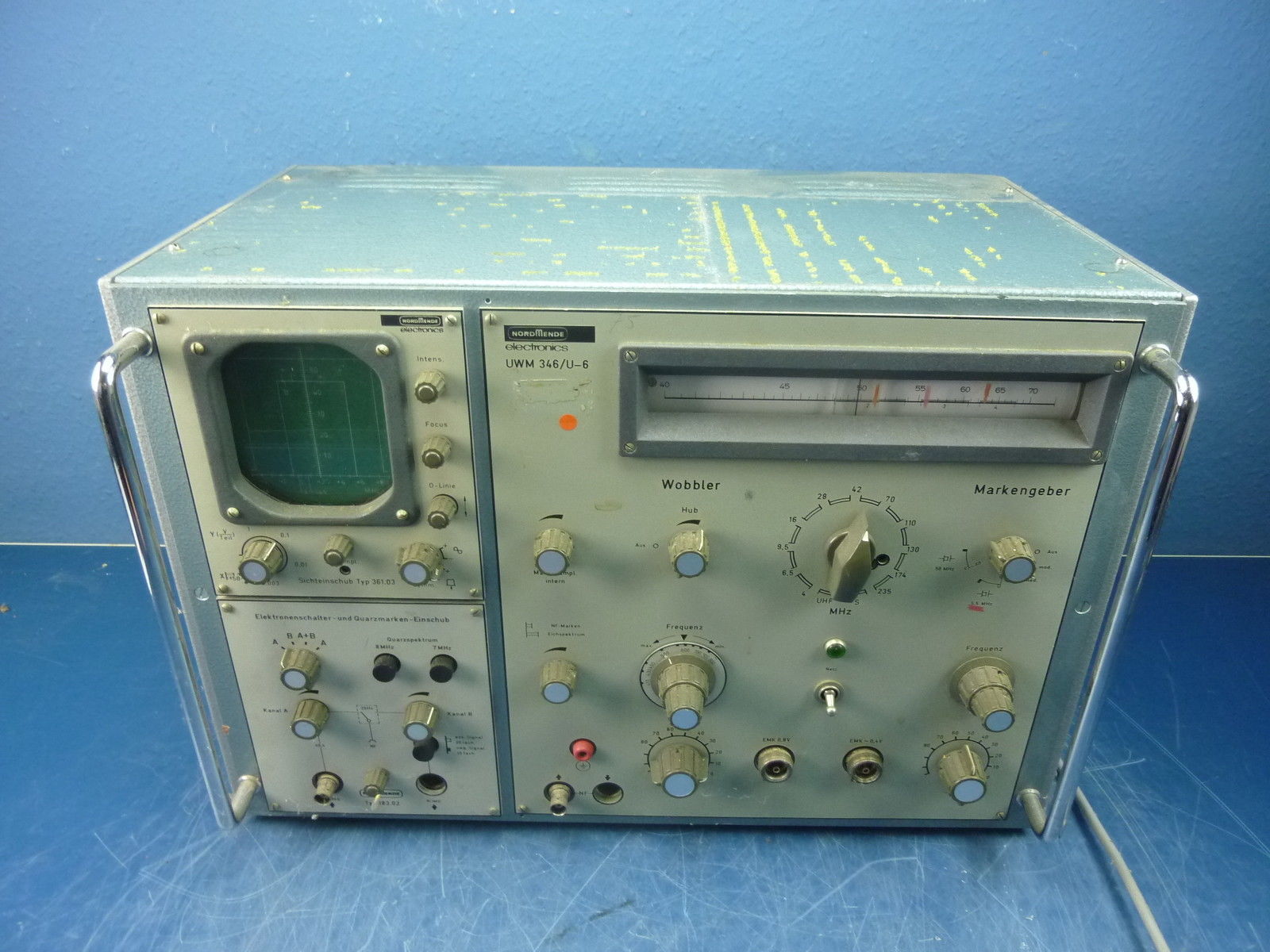

nein, meine sind UWM 346. Einer mit und einer ohne Oszi. Bild anbei. Bandfilterabgleich kritisch/unterkritisch ist bei den meisten Geräten nicht möglich weil das mit der Konstruktion der Bandfilter eingestellt worden ist. Bei DIY Filter geht das wahrscheinlich, eventuell auch bei manchen professionellen Empfängern (boatanchor) die auf besten Empfang zu trimmen sind.
Mit Gruß
Sven

Zuletzt bearbeitet am 06.11.24 17:40

Datei-Anhänge
1.JPG 1.JPG (24x)

Mime-Type: image/jpeg, 245 kB

06.11.24 20:24
Volker

WGF-Premiumnutzer

06.11.24 20:24
Volker

WGF-Premiumnutzer

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo Sven, Hallo zusammen,

sehr schönes Teil, Damit bereitet der Abgleich sicherlich viel Freude.

Inzwischen habe ich eine kleine Seite auf https://elektronikbasteln.pl7.de/nanovna...die-hosentasche zusammengestellt, um meine ersten Erfahrungen mit dem NanoVNA zu teilen.


Viele Grüße Volker

07.11.24 17:49
Volker

WGF-Premiumnutzer

07.11.24 17:49
Volker

WGF-Premiumnutzer

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo zusammen,

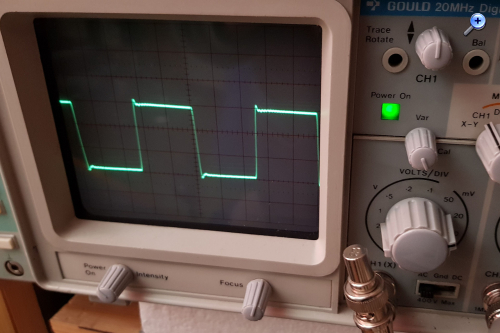

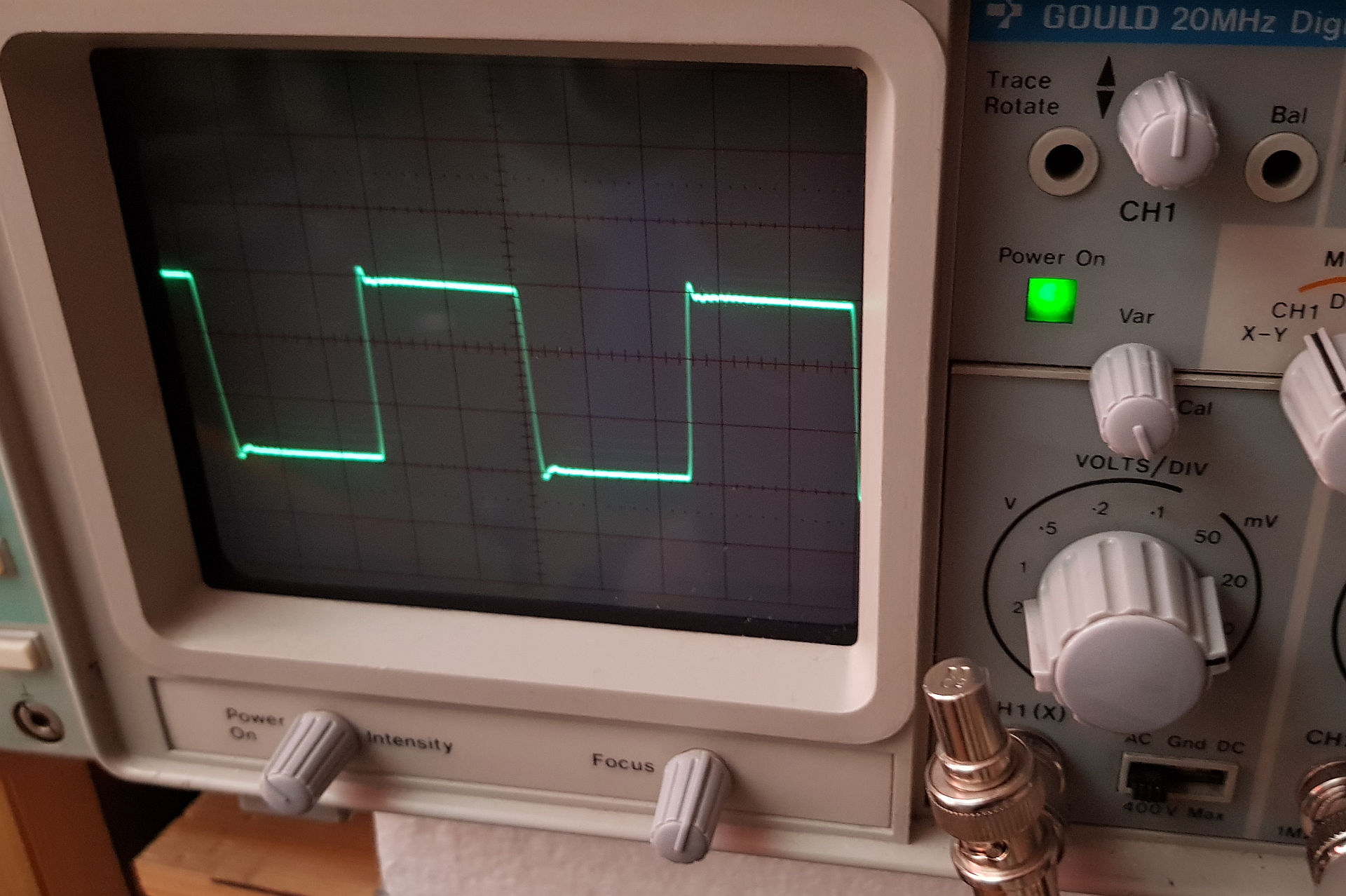

der NanoVNA erzeugt ein Rechtecksignal. Hier auf dem Foto ein 1 MHz-Signal unter Verwendung eines 50 Ohm Abschlusswiderstand am Oszi-Eingang, Tastkopf 1:1, Amplitude 60 mVss:



Es ist egal, ob mit oder ohne Abschlusswiderstand. Es ist immer ein Rechteck. Bei 100 kHz hat das Rechtecksignal eine Dachschräge. Ich nehme an die Software rechnet die Oberwellen wieder heraus. Bin mal auf Eure Antworten gespannt. Mein alter skalarer Netzwerktester vom FUNKAMATEUR erzeugt übrigens einen Sinus. Damals hatte man wahrscheinlich noch nicht so viel Rechenleistung zur Verfügung.

Auf jeden Fall kann man damit schön die Zeitbasis seines Oszilloskops abgleichen.


Viele Grüße Volker

Zuletzt bearbeitet am 07.11.24 18:37

Datei-Anhänge
NanoVNA1MHzRechteckAusgang50OhmAbschluss.jpg NanoVNA1MHzRechteckAusgang50OhmAbschluss.jpg (7x)

Mime-Type: image/jpeg, 255 kB

08.11.24 11:32
oldie

WGF-Nutzer Stufe 2

08.11.24 11:32
oldie

WGF-Nutzer Stufe 2

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo,

das ist seltsam und weicht von einigen prof. Networkanalyzern ab. Diese arbeiten mit Sinussignal soweit ich nachlesen konnte.
Denke daß die Phase sich auch mit Rechtecksignal bestimmen läßt. Amplitude hängt davon ab wie das Netzwerk das Rechteck zu einer Art Sinus macht. Vielleicht läßt sich das Ausrechnen wenn anstatt von Mittelwerten des gemessenen Signals mit Samplingwerten gearbeitet wird? Interessant, was sagt das Manual dazu?

Grüße
Sven

09.11.24 21:54
Volker

WGF-Premiumnutzer

09.11.24 21:54
Volker

WGF-Premiumnutzer

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo Sven,

wie der NanoVNA funktioniert, ist unter https://www.gunthard-kraus.de/CD_Kraus-P...KW_S103_121.pdf beschrieben. Es existiert ein abstimmbarer Rechteckoszillator von 50 kHz bis 300 MHz. Für die Bereiche bis 600 und 900 MHz verwendet das Gerät die Oberwellen. Also müssen die unerwünschten Frequenzen mittels DSP unterdrückt werden. Laut dem Autor des Artikels in den UKW-Berichten 2/2020 soll der NanoVNA eine Messgenauigkeit vergleichbar mit kommerziellen Geräten aus den 1980er Jahren besitzen. Zu dieser Zeit war die notwendige Rechenleistung für DSP noch zu aufwendig, weshalb nur Sinusgeneratoren zum Einsatz kamen.

Viele Grüße Volker

10.11.24 11:50
oldie

WGF-Nutzer Stufe 2

10.11.24 11:50
oldie

WGF-Nutzer Stufe 2

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

Hallo Volker,
danke für die Antwort und den Link zum Dokument von Gunthard Kraus. Gute Beschreibung der Messungen.
Mit Gruß
Sven

10.11.24 18:08
Martin.M

WGF-Premiumnutzer

10.11.24 18:08
Martin.M

WGF-Premiumnutzer

Re: NanoVNA Vektorieller Netzwerk Analyzer 50 kHz - 900 MHz

hallo zusammen,
erstaunlich kleine Aklternativen zu meinen 40kg Geräten :-)
lG Martin

p.s. Fet Probe für 50 Ohm Input: gugel mal nach poor men probe (BF900 Version)
