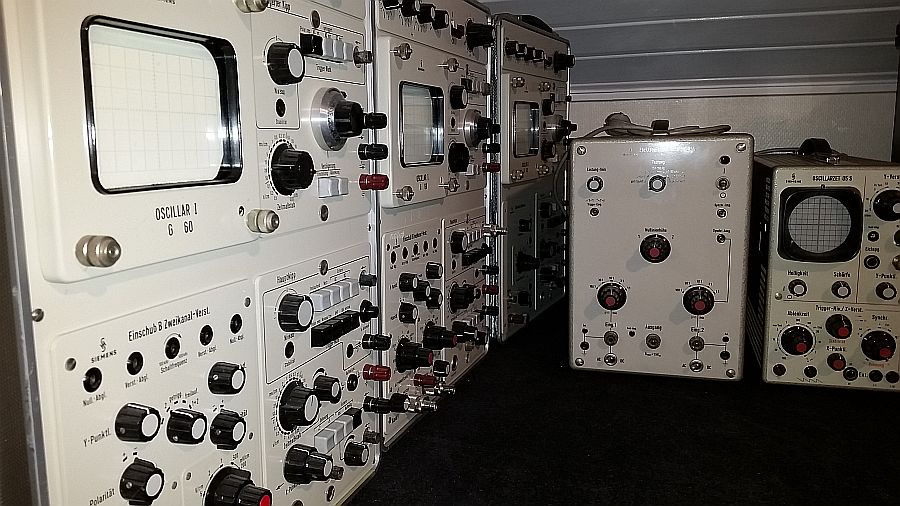

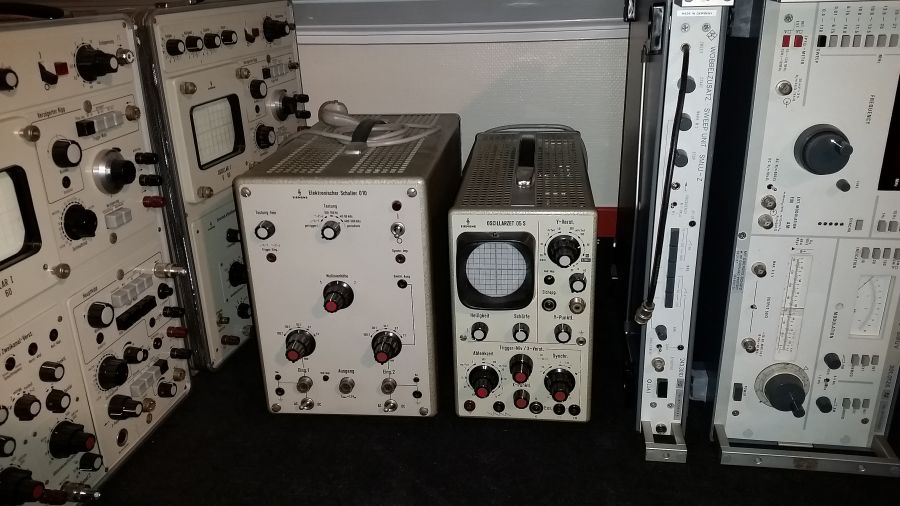

die Firma Siemens hat bei ihrem legendären Oscillar 1 G60 aus 1964/65 ebensfalls UHF-Buchsen benutzt. Aber ich habe auch Modelle schon mit BNC. Die BNC-Versionen könnten aber vom Kunde umgerüstet worden sein. Da habe ich noch nicht genau hingesehen. UHF-Buchsen auch beim Zweikanalvorsatz und beim Babygerät Oszillarzet 05S. Spassvögel nennen die UHF-Buchse ja auch "Ungeeignet für HF". Der "Breitband" Einkanaleinschub A ist mit dem Grundgerät für 40MHz angegeben. Die Isolierung bei den Siemens Buchsen ist glasklarer Kunsstoff. Hier ein Blick in meine G60 Ecke.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
hallo Det ich liebe solche Ecken, große Klasse. Bei Tek gabs das genauso, die älteren Kisten hatten den UHF, dann plötzlich BNC. So gibts viele Geräte und Einschube sowohl als auch. Der Wechsel muß so um 1960 gekommen sein.
ich habe bei dem Stehwellenmessgerät nun die billigen PL Buchsen gegen hochwertige getauscht und gute Übergänge gekauft.
Nun arbeitet es sauber.
Mit einem R&S Durchgangsleistungsmesser als Referenz Gerät habe ich das SWR Meter für meine Zwecke abgeglichen - es funktioniert soweit ausreichend gut.
wenn es nicht um Präzisionsmessungen geht, kann man PL-Stecker durchaus auch im 430MHz-Amateurfunk einsetzen, so geschehen bei meinem nicht gerade billigen SWR-Meter, wobei die Isolation materialsparend ausgeführt wurde, vermutlich, um den Wellenwiderstand in die richtige Grösse zu bringen. Auch bei 70cm ist ja der Stecker gegenüber der Wellenlänge kurz, so dass er erst dann richtig stört, wenn er zu viel Kapazität hat und so eine Stoss-Stelle produziert. Es gab auch 70cm-Handys mit Cinch-Buchsen als Antennenanschluss oder Klein-Fernseher mit Klinkenbuchse für das Antennensignal! BNC- und N-Stecker habe ich aber lieber, hauptsächlich wegen dem Handling. BNC ist schnell ein- und ausgesteckt, und bei N-Verbindungen hängt die Qualität der Masseverbindung nicht vom Anzugsmoment ab, da diese über Kontaktfedern und nicht durch Zusammenpressen erfolgt.
@Martin: RG58 verträgt im KW-Bereich nur etwa 100W, je nach Frequenz, darüber wird es heiss. Bei schlechtem SWR passiert das schon bei Leistungen deutlich unter 100W. Ansonsten viel Spass bei der Restauration des Senders, ich warte schon auf das Programm
danke es wird mehrere Monate dauern , das ist malwieder genau in der Gewichtsklasse die ich liebe. Wenn er läuft gibts ein Info wo und auf welcher Frequenz das geschieht. Die gut gefüllte Ersatzröhrenkiste garantiert ihm noch viele Jahre. Ich hab allerdings vorher noch Hausaufgaben zu erledigen, u.a. extra Strom dafür legen, und ein besseres Dummy kaufen.
Das RG58 war totalüberlastet, kein Zweifel möglich bitte nicht nachmachen. Hier wär noch anzumerken um zurück aufs Thema zu kommen, es gibt die PL Stecker auch für dicke Kabel.
Zu BNC: gängig sind 50 und 75 Ohm, sie unterscheiden sich durch das Dielektrikum. 93 Ohm BNC (RG 62) haben einen dünneren Stift, zudem sind sie selten geworden. Von findigen Händlern gern ersetzt durch die 75 Ohm Variante welche dann einfach als 75/93 angeboten wird.
