Uhren-IC, 40pol., für 4,19-MHz-Quarz
  •
 1 2
 1 2
07.03.23 22:06
Bulova

WGF-Nutzer Stufe 2

07.03.23 22:06
Bulova

WGF-Nutzer Stufe 2

Re: Uhren-IC, 40pol., für 4,19-MHz-Quarz

Hallo Kalle,

vielen Dank für Deine Mühe. Mal sehen, wie ich da weiterkomme. Ich werde mich auf jeden Fall wieder melden, wenn es weitergeht.

Viele Grüße

Dieter

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
08.03.23 08:24
Reflex-Kalle

WGF-Nutzer Stufe 3

08.03.23 08:24
Reflex-Kalle

WGF-Nutzer Stufe 3

Re: Uhren-IC, 40pol., für 4,19-MHz-Quarz

Wenn gar nichts hilft, dann mal ein solches Uhrenmodul eines BMW 21 gebraucht kaufen, um dessen Schaltung aufnehmen zu können. Die Schaltung des Uhrenmoduls wird man in den Werkstattunterlagen des BMW wohl eher nicht finden, nur wie es in der Boardelektronik angeschlossen wird.

08.03.23 09:34
Bulova

WGF-Nutzer Stufe 2

08.03.23 09:34
Bulova

WGF-Nutzer Stufe 2

Re: Uhren-IC, 40pol., für 4,19-MHz-Quarz

Hallo Kalle,

ja, ich versuch es erst mal virtuell. Habe die beiden Bilder von vorn und hinten gegenseitig entzerrt und dann übereinandergelegt (eines davon gespiegelt und durchsichtig gemacht). Das wird auf jeden Fall helfen, viele Verbindungen herauszubekommen. Ist halt eine Spielerei, aber der Reiz, das herauszubekommen, ist schon groß. ;-)

Viele Grüße

Dieter

08.03.23 09:45
Audionis

WGF-Nutzer Stufe 2

08.03.23 09:45
Audionis

WGF-Nutzer Stufe 2

Re: Uhren-IC, 40pol., für 4,19-MHz-Quarz

Hallo Dieter!

Es ist wirklich sehr schwer mit Suchmaschinen Näheres über den SCL5455E herauszufinden...

Außer dem Link den Kalle bereits oben im Thread genannt hat
https://www.kswichit.net/E21/E21.htm
wo es darum geht den SCL5455E mit einem Microprocessor zu ersetzen, gibt es noch

reddit Kommentare dazu:
"...the SCL5455E. That's a 40pin DIP chip from the 80s..."
https://www.reddit.com/r/AskElectronics/...ital_clock_ics/

Die Uhren-ICs von SSS dürften damals vielleicht von Allegro MicroSystems übernommen worden sein. Da gibt es einige 40pol Uhrenchips mit der Bezeichnung SCL54xx und auch datasheets dazu.
Zum Beispiel: https://kazus.ru/datasheets/pdf-data/434...RO/SCL5458.html
Das PDF beschreibt nicht explizit den SCL5455E, aber mehrere ähnliche Chips und die Unterschiede dieser Uhrenfamilie mit Anschlussbelegung.

Vielleicht kannst Du damit genug Infos zusammentragen. Just my two cents...

Beste Grüße
Chris
vy 73 de OE3HBW

08.03.23 19:05
Bulova

WGF-Nutzer Stufe 2

08.03.23 19:05
Bulova

WGF-Nutzer Stufe 2

Re: Uhren-IC, 40pol., für 4,19-MHz-Quarz

Hallo Chris,

ja, über Allegro bin ich ebenfalls gestolpert. Vielleicht wende ich mich mal an sie. Das Datenblatt für den SCL5458 habe ich auch angeschaut, aber der hat sicher eine andere Pin-Belegung. Und er wäre praktisch auch nicht beschaffbar.

Im IC-Master ist der 5455 gelistet, aber dort findet man halt kein Datenblatt bzw. keine Belegung.

Danke für Deine Hilfe.

Viele Grüße

Dieter

16.04.23 10:39
Bulova

WGF-Nutzer Stufe 2

16.04.23 10:39
Bulova

WGF-Nutzer Stufe 2

Re: Uhren-IC, 40pol., für 4,19-MHz-Quarz

Hallo zusammen,

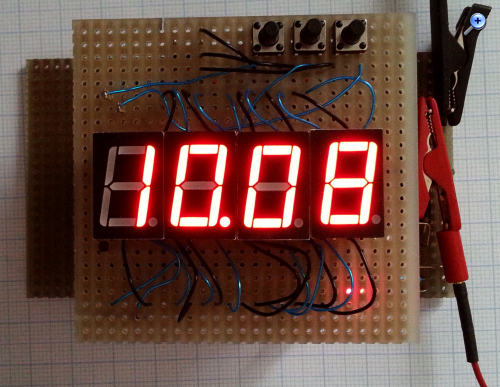

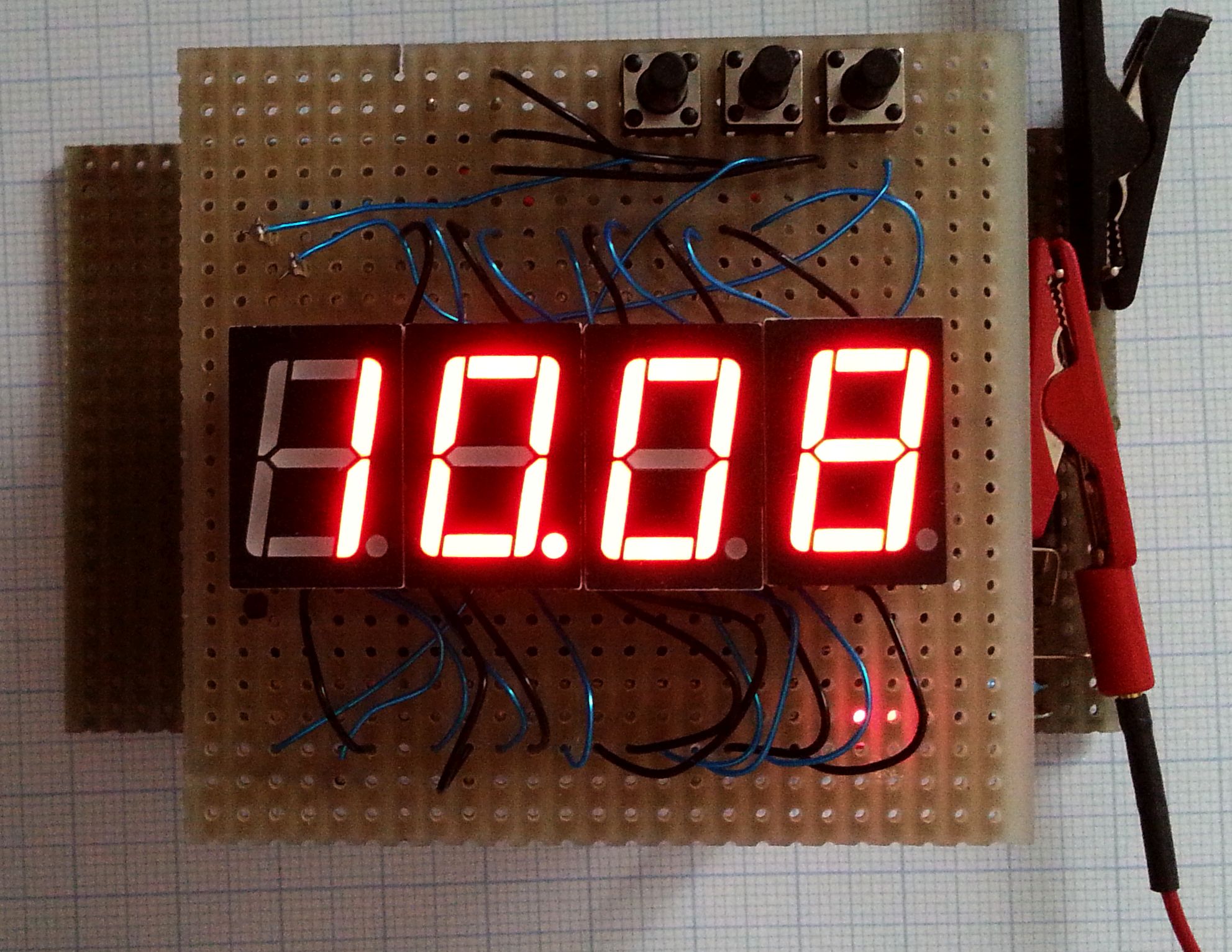

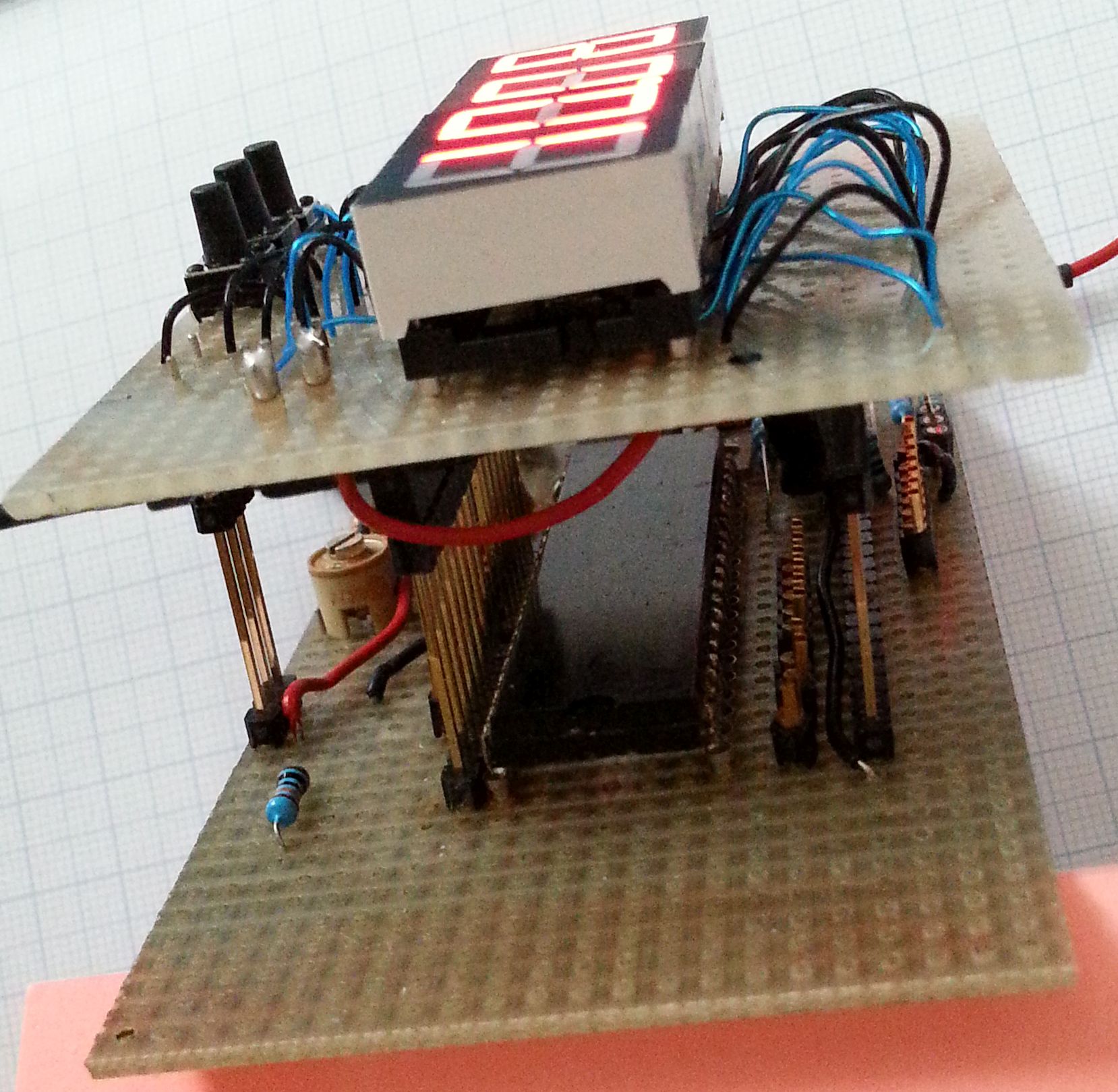

es gibt Neuigkeiten: Sie "tickt" wieder. Siehe Foto.





Jemand aus dem Radiomuseum schickte mir die Original-Bausatzbeschreibung von Völkner aus den 70ern. Damals hatte ich sie wohl auch von dort her. Jetzt geht sie wieder -- die Anstrengungen haben sich gelohnt.

Danke an alle auch von hier, die sich Arbeit gemacht haben.

Dieter

Datei-Anhänge
20230416_100811.jpg 20230416_100811.jpg (39x)

Mime-Type: image/jpeg, 442 kB

20230416_100901.jpg 20230416_100901.jpg (39x)

Mime-Type: image/jpeg, 369 kB
