Was ist das ?????

Hallo zusammen,

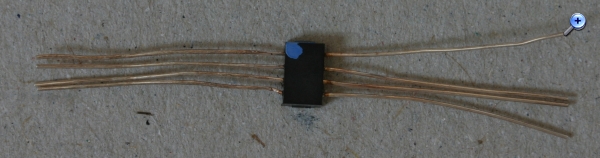

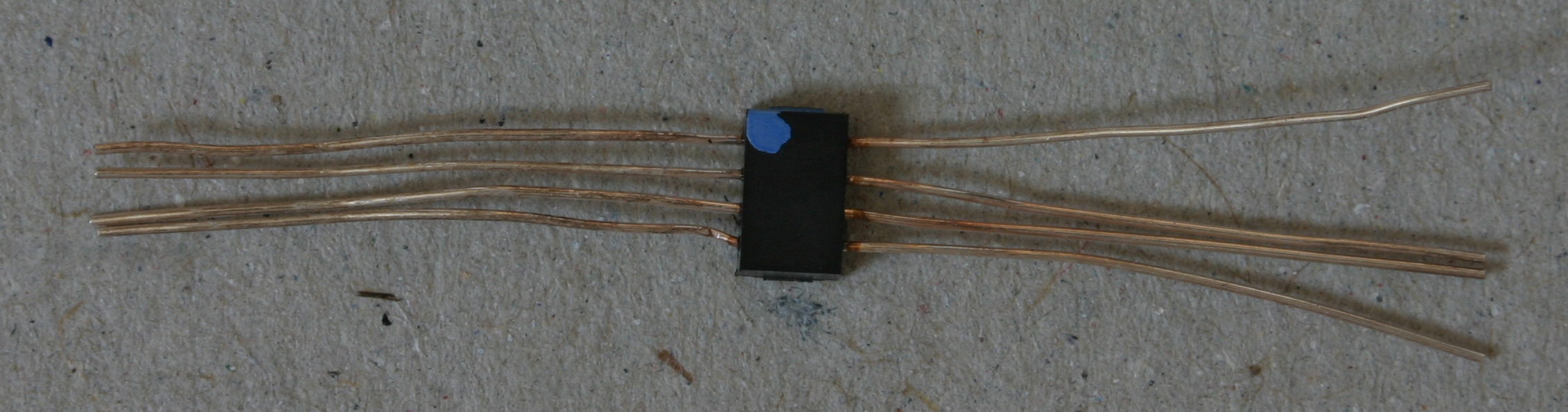

ein völlig unbekanntes Bauteil - wer kennt es - siehe Bild ?

Maße Gehäuse 5mm x 3mm und 2mm dick von hinten mit schwarzem Harz ausgegossen. Keinerlei Aufdruck, nur der Punkt an einer Ecke.

Mit dem Multimeter gemessen im 20MOhm-Bereich - jeder Anschluß gegen Jeden unendlich hochohmig.
C-Messung spinnt bei ein paar Anschlußkombinationen ansonsten nur wenige pF.

Danke und
Viele Grüße
Bernd



.... und vergessen Sie nicht Ihre Antenne zu erden !

Zuletzt bearbeitet am 04.04.14 19:08

Datei-Anhänge
IC unbekannt.JPG IC unbekannt.JPG (477x)

Mime-Type: image/jpeg, 462 kB

Martin.M und Oldtimer_OM gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
04.07.09 14:00
Pluspol

WGF-Premiumnutzer

04.07.09 14:00
Pluspol

WGF-Premiumnutzer

Re: Was ist das ?????

Könnte ein Sensor sein, der auf elektrische oder magnetische Felder bzw, deren Annäherung reagieren soll. Die langen Anschlussdträhte deuten auf einen niederfrequenten Schaltvorgang hin. Sonst kann ich mir keinen "Reim" draus machen.

04.07.09 15:23
wumpus

Administrator

04.07.09 15:23
wumpus

Administrator

Re: Was ist das ?????

Hallo zusammen,
schaut man sich die Anschlußleitungen vergrößert an, sieht es wie vom Nutzer angelötet aus. Ich denke deshalb, die Leitungen sind nicht Bestandteil des ICs. Insofern ist der Gedankenschluß auf NF-Schaltgeschwindigkeiten nicht zwingend, könnte ja auch entgegen dem tatsächlichen Einsatzzweck mit zu langen Leitungen versehen worden sein.


Mit freundlichen Grüssen Rainer (Forum-Admin)

Möge die Welle mit uns sein.

04.07.09 15:45
Pluspol

WGF-Premiumnutzer

04.07.09 15:45
Pluspol

WGF-Premiumnutzer

Re: Was ist das ?????

Hallo, Wumpus!

Da hast Du natürlich Recht, wenn die Drähte zum Gebrauchszweck nachträglich angelötete wurden. Frage ist ob es so vorher schon verwendet wurde oder der jetzige Eigentümer einfach nur die "Beine" verlängert hat, um die elktrischen Kennwerte, wie C oder R einfacher zu messen. So ist da natürlich als unbekannter Chip alles möglich vom Logikbaustein bis in den analogen Bereich hinein.

04.07.09 18:17
MB-RADIO

WGF-Premiumnutzer

04.07.09 18:17
MB-RADIO

WGF-Premiumnutzer

Re: Was ist das ?????

Hallo zusammen,

das Teil ist neu und original so - nichts angelötet - die fehlenden ohmschen Meßwerte schließen meiner Meinung nach ein Halbleiterbauelement aus.

Viele Grüße
Bernd

.... und vergessen Sie nicht Ihre Antenne zu erden !

04.07.09 18:22
wumpus

Administrator

04.07.09 18:22
wumpus

Administrator

Re: Was ist das ?????

Hallo Bernd,
hast Du mal einen Magneten an das Bauteil gehalten und dann Ohmmessungen gemacht. Könnte auch eine Art Mehrfach-Reed-Relais sein.


Mit freundlichen Grüssen Rainer (Forum-Admin)

Möge die Welle mit uns sein.



Zuletzt bearbeitet am 04.07.09 18:23

04.07.09 18:28
MB-RADIO

WGF-Premiumnutzer

04.07.09 18:28
MB-RADIO

WGF-Premiumnutzer

Re: Was ist das ?????

Hallo Rainer,

nein , probiere ich dann gleich mal , aber die Abmessungen sprechen nicht dafür.

Viele Grüße
Bernd

.... und vergessen Sie nicht Ihre Antenne zu erden !

04.07.09 18:50
MB-RADIO

WGF-Premiumnutzer

04.07.09 18:50
MB-RADIO

WGF-Premiumnutzer

Re: Was ist das ?????

Nee, Rainer ist nicht.

Bleibt weiter ei Rätsel.

Viele Grüße
Bernd

.... und vergessen Sie nicht Ihre Antenne zu erden !

04.07.09 21:29
roehrenfreak

nicht registriert

04.07.09 21:29
roehrenfreak

nicht registriert

Re: Was ist das ?????

Hallo Bernd,

könnte es vielleicht eine Mehrfach-Funkenstrecke oder ein Mehrfach-VDR sein? So etwas wird und wurde häufig in der Nachrichtentechnik (Telefon, Fax...) in den Eingängen der Endgeräte verwendet. Nur mal so ein Gedanke...

Freundliche Grüsse,
Jürgen rf

Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)

04.07.09 21:40
Martin.M

WGF-Premiumnutzer

04.07.09 21:40
Martin.M

WGF-Premiumnutzer

Re: Was ist das ?????

hallo Bernd,
# leg doch mal über einen 10k in Serie 12V an und mess den Strom, vielleicht ist ja nur die Schwellspannung höher als die Batt. von deinem Ohmmeter ? (zB 2 Led hintereinander, benehmen sich auch so wenn man mit 1.5v misst)

nette Grüße
Martin
