ergänzend zu Rainers freundlichem Angebot sei angemerkt, dass in ähnlichen Fällen oft auch Halbleiter des Typs TUP verwendet werden können, abhängig von der jeweiligen Funktion des defekten Bauteils. Beim AC 107 handelt es sich um einen PNP Ge-Kleinsignaltransistor; da dürften die Anforderungen nicht allzu hoch liegen.
Hätte ich jedoch die Auswahl, würde ich wahrscheinlich aber auch einen Original- bzw. Austauschtyp verwenden.
Von Transistoren der Typen TUN und TUP halte ich als Ersatz überhaupt nichts. Äquivalent hierzu gab es in der DDR sogenannte Bastlertransistoren, die wenigstens noch aufgeweichte, aber garantierte Kennwerte hatten. Bei TUN und TUP Transistoren sind mir keine Kennwerte bekannt, ich habe sie aber auch nie eingesetzt, weil Transistoren als Markenware in den neunziger Jahren preisgünstig angeboten wurden. Letztlich mag jeder selbst entscheiden, was er tun möchte.
Ich erinnere mich noch an einen Hersteller von Elkos, die innerhalb eines halben Jahres ausgefallen sind. Angeboten wurden diese Elkos Mitte der Neunziger Jahre von namhaften Vertreibern. Ich habe hunderte dieser Elkos kommentarlos entsorgt, weil durch diese Elkos gerade bei Schaltnetzteilen teure Folgefehler verursacht wurden, die keiner bezahlt hat. Ganz abgesehen vom Kompetenzverlust---.
Hallo zusammen, danke für die weiteren Informationen.
Klaus:Beim AC 107 handelt es sich um einen PNP Ge-Kleinsignaltransistor; da dürften die Anforderungen nicht allzu hoch liegen.
Stimmt genau. Er liegt im Eingang für Micro, Radio. Das Gerät hat keinen Entzerrervorverstärker für Magnetsystem. Sind TUP Typen als Ersatz für GE Transistoren gedacht?

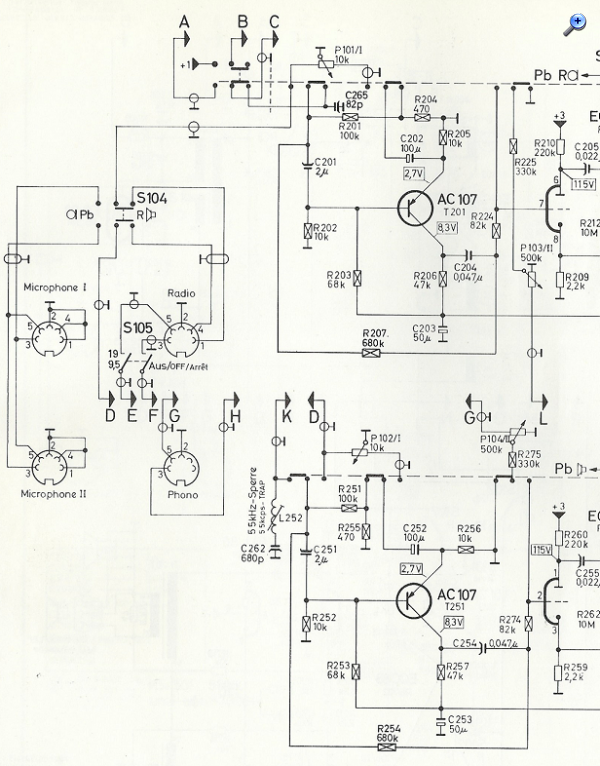

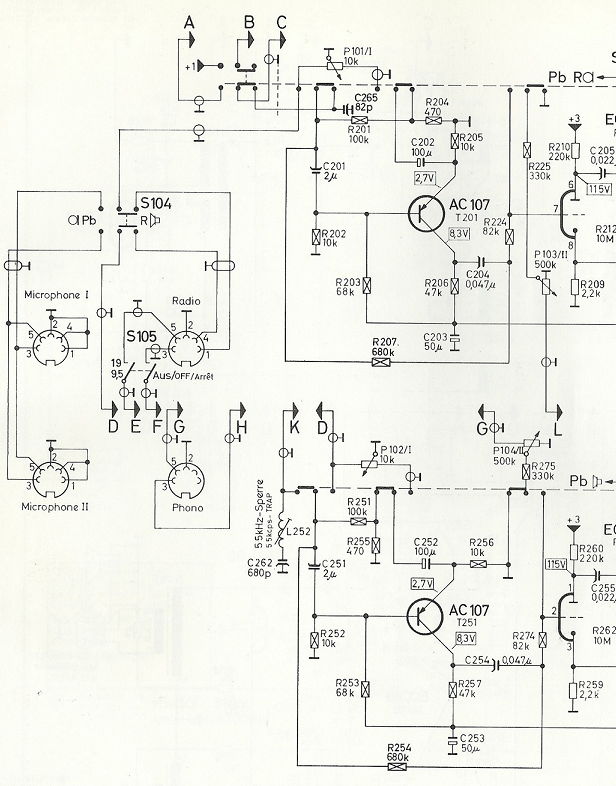

Es ist der unten, für den rechten Kanal.
Ich habe mir im Internet die möglichen Vergleichstypen gesucht. Aufgefallen ist mir, dass bei den Brauchbaren keine Glaskörper, sondern nur Metallgehäuse Verwendung finden. Da der defekte Transistor in einer, mit Blechen abgeschirmten Box verbaut ist, die ausgesprochen handempfindlich ist, dachte ich mir, wird der Glaskörper schon einen Sinn haben. Alles annähern wird mit grauslichen Geräuschen quittiert. Sogar ein Holzspatel. Oder liegt das am defekten Transistor und hat darum keine Bedeutung?
Die Abkürzung TUP steht für "Transistor Universal PNP", das Kürzel TUN steht für "Transistor Universal NPN", es wird nur der Leitfähigkeitstyp PNP oder NPN beschrieben. Die Transistoren sind Silizium - Kleinleistungstypen im Plastgehäuse.
Transistoren im Glasgehäuse wurden in der Anfangsära der Transistortechnologie hergestellt und sind Germaniumtransistoren, zum Beispiel OC44, OC45. Alle Nachfolger haben eine Metallverkappung.
Als Ersatz für Deinen Transistor kannst Du ohne Nachteile einen metallverkappten Typ einbauen. Die Handempfindlichkeit ist der Röhrenschaltung geschuldet. Die Abschirmung der Schaltung übernimmt die Blechbox.
