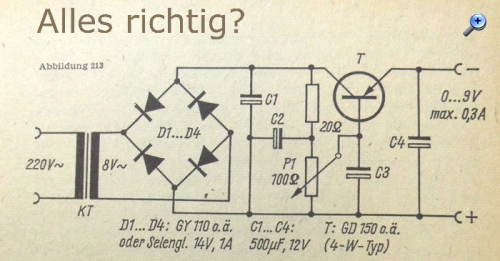

Hallo zusammen, nachdem im anderen Thread die Fehlerquote bei Heinz Richter thematisiert wurde, soll es auch bei den DDR Büchern nicht ohne bleiben. Hier ein Beispiel aus dem oben erwähnten ansonsten schönen Bastelbuch, das "Radiobasteln leicht gemacht" heißt. Hier ist das nicht so ganz leicht, wenn man die Schaltung plangetreu nachbaut
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Die Welt ist voller List und Tücke. Der Fehler fällt zumindest mir erst auf dem zweiten Blick auf. Das Auge korrigiert aus der Erfahrung heraus solche Fehler. Eine Drehung der Schaltung nach links um 90 Grad und die Welt ist in Ordnung. Ein Selengleichrichter mit einer Spannung von 14 Volt und 1 Ampere ist mir allerdings nicht bekannt.
Mit vielen Grüßen. Wolle.
Schämen sollten sich die Menschen, die sich gedankenlos der Wunder der Wissenschaft und Technik bedienen und nicht mehr davon geistig erfasst haben, als die Kuh von der Botanik der Pflanzen, die sie mit Wohlbehagen frisst. Albert Einstein zur Eröffnung der Internationalen Funkausstellung 1930.

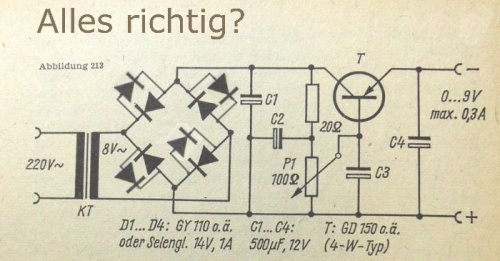

Deshalb habe ich zwei Lösungen zur Korrektur des Fehlers angeboten. 1. Drehung der Diodenschaltung um 90 Grad nach links. 2. Einbau eines Selengleichrichters mit definierten Anschlüssen Plus/ Minus und Wechselspannung.
Einen schönen Samstag. Wolle.
Schämen sollten sich die Menschen, die sich gedankenlos der Wunder der Wissenschaft und Technik bedienen und nicht mehr davon geistig erfasst haben, als die Kuh von der Botanik der Pflanzen, die sie mit Wohlbehagen frisst. Albert Einstein zur Eröffnung der Internationalen Funkausstellung 1930.
Hallo Wolfgang, bei 90 Grad nach links, ist da nicht Plus/Minus falsch? Wäre im Uhrzeigersinn nicht besser?
Netten Gruß, Alfred
Nachtrag: Ich sehe du drehst nicht den Gleichrichter, sondern die Schaltung zur linken Seite. Dadurch bleibt das Schaltbildzeichen für den Gleichrichter O.K.

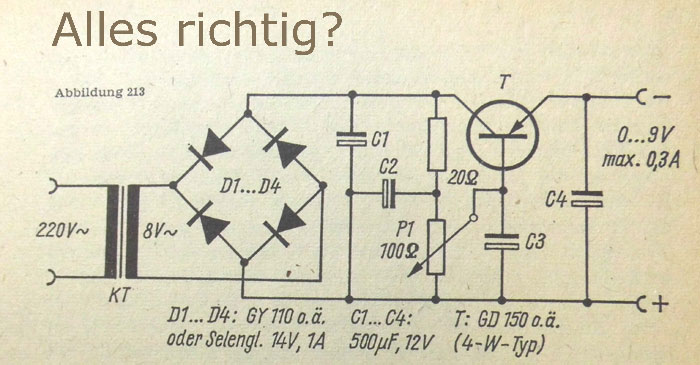

Die beiden Anoden gehören an Minus, die Kathoden gehören an Plus der Betriebsspannung. Deshalb eine Drehung der Graetzbrücke nach links.
Mit vielen Grüßen. Wolfgang.
Schämen sollten sich die Menschen, die sich gedankenlos der Wunder der Wissenschaft und Technik bedienen und nicht mehr davon geistig erfasst haben, als die Kuh von der Botanik der Pflanzen, die sie mit Wohlbehagen frisst. Albert Einstein zur Eröffnung der Internationalen Funkausstellung 1930.
Die Drehung der Graetzbrücke muss entgegen dem Uhrzeigersinn erfolgen. Eine Drehung im Uhrzeigersinn hätte zur Folge, dass die Kathoden der beiden Dioden oben sind. Der Minuspol würde dann "Plus" Betriebsspannung führen und am Kollektor des Transistors liegen. Die Anoden der beiden unteren Dioden führen dann Minus Betriebsspannung statt Plus.
Auf der Wechselspannungsseite liegt die Anode an Plus Betriebsspannung, die Kathode liegt an Minus Betriebsspannung.
Ich hoffe, dass ich alles verständlich herübergebracht habe. Beim Einweggleichrichter liegt die Anode an der Wechselspannung, die Kathode ist der Pluspol der Gleichspannung. Bei der Brückenschaltung bildet die Zusammenschaltung der Kathoden den Pluspol.
