Und wieder ein VE-301

Hallo Zusammen!

Vor drei Wochen habe ich ganz zufällig auf einem Antikmarkt ein VE-301 Körting-Radio gekauft, und zwar sehr gunstig.
Ich werde jetzt nicht alles detailliert beschreiben wie ich habe das Apparat restauriert, das war hier schon mehr Mals beschrieben.

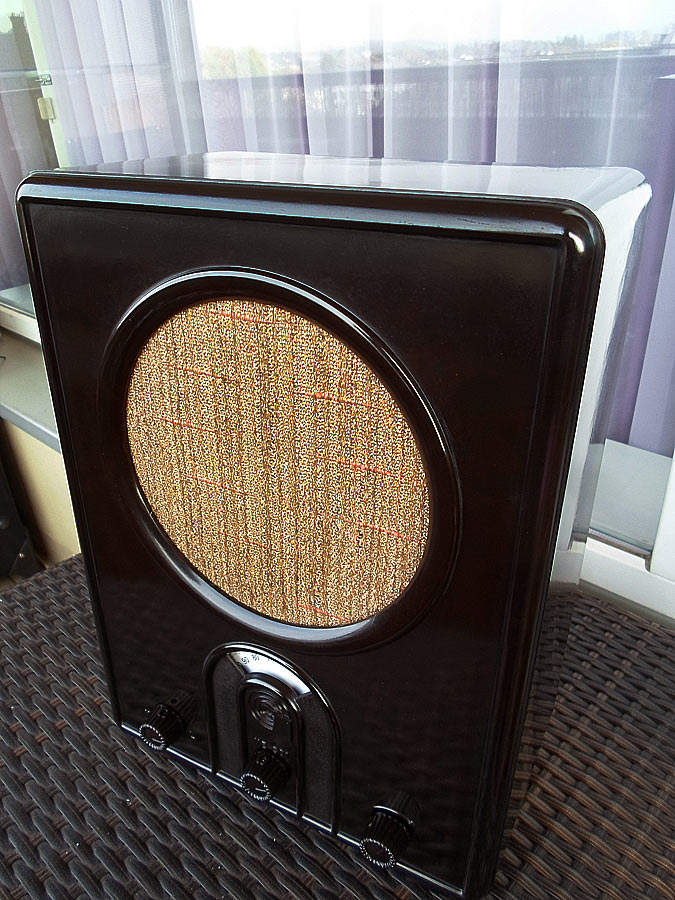

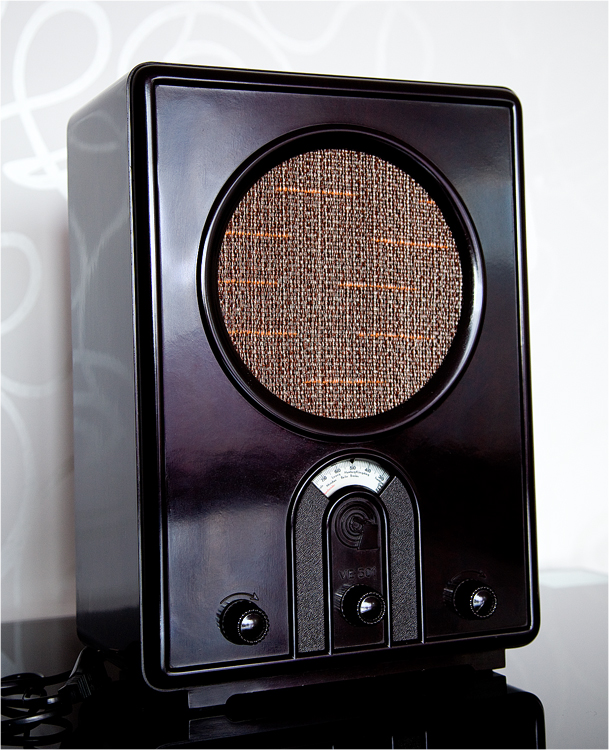

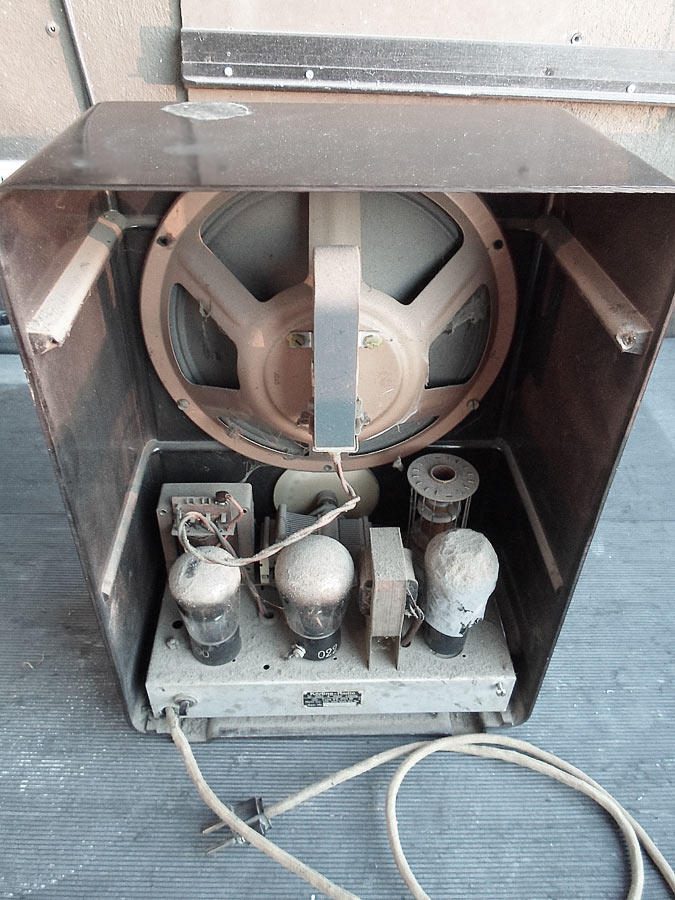

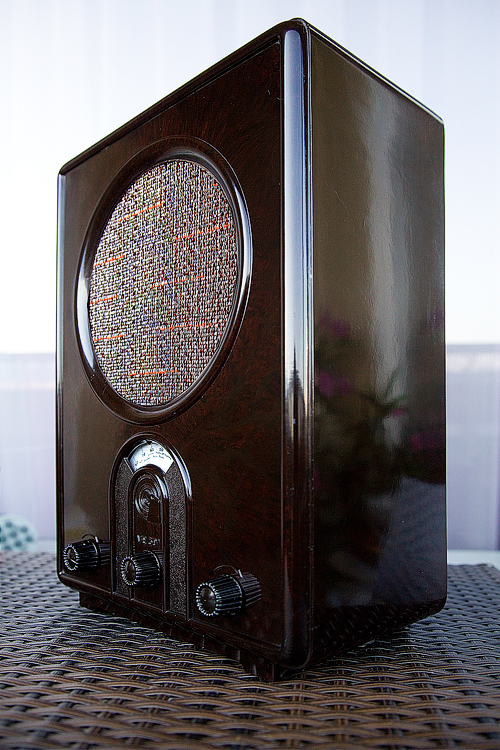

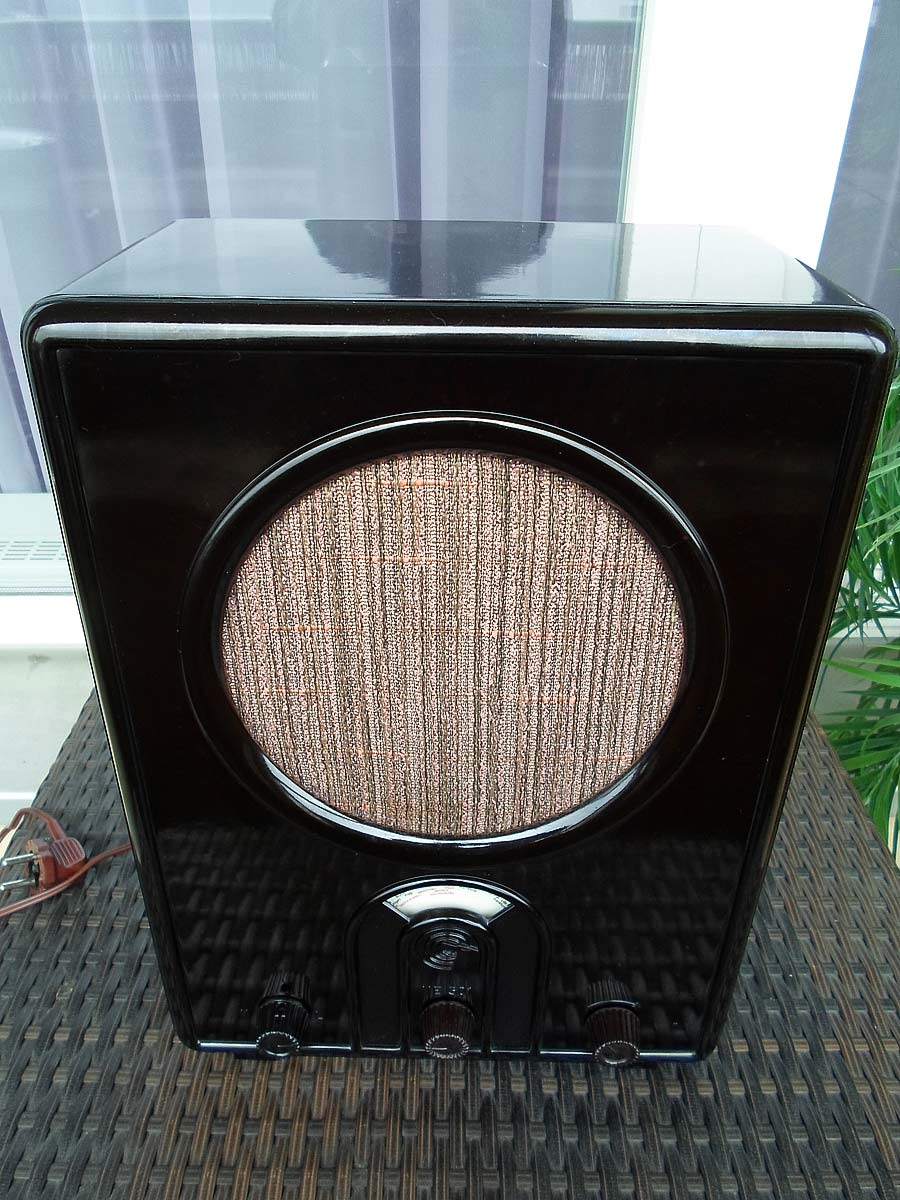

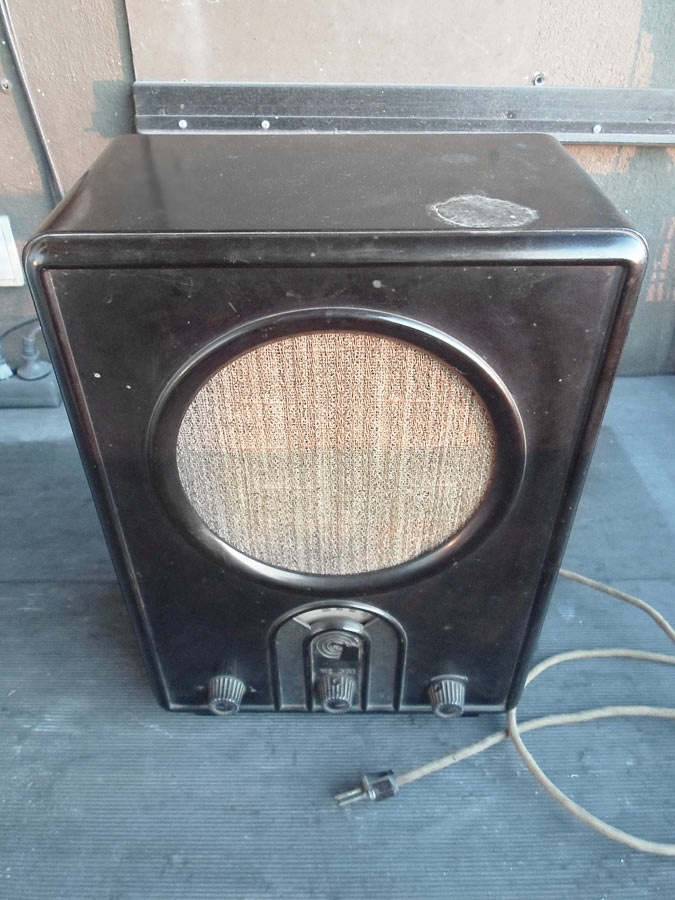

Ich zeige nur wie das Radio war und wie sieht das jetzt aus. Dazu noch ein Film mit Details.
Wenn jemand Frage hat kann ich gern die beantworten.
Vielleicht hilft jemandem meine Information.

























Ein Film: https://www.youtube.com/watch?v=olbFa-zj130







https://www.youtube.com/watch?v=olbFa-zj130

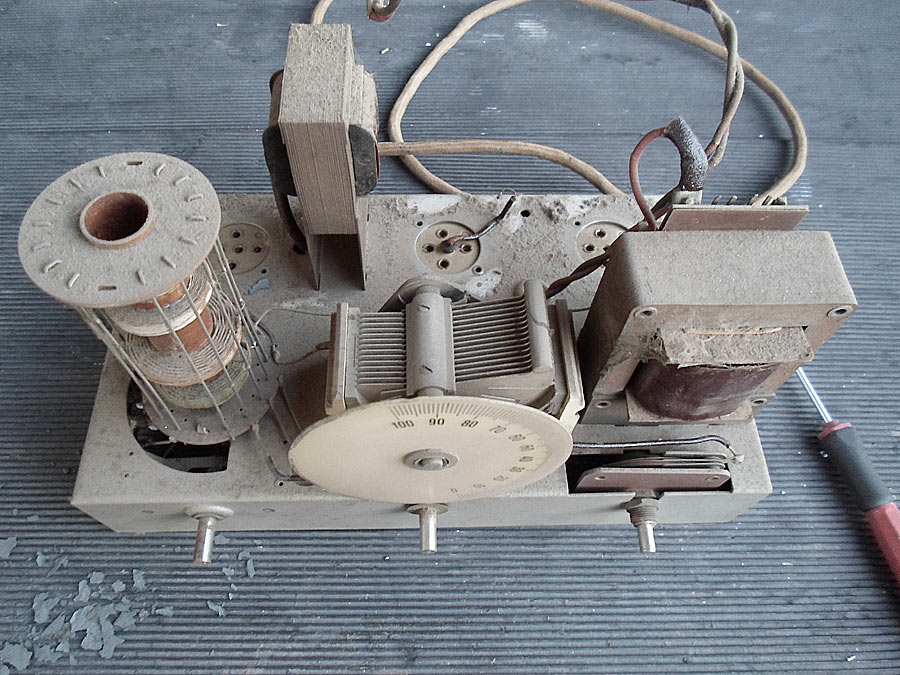

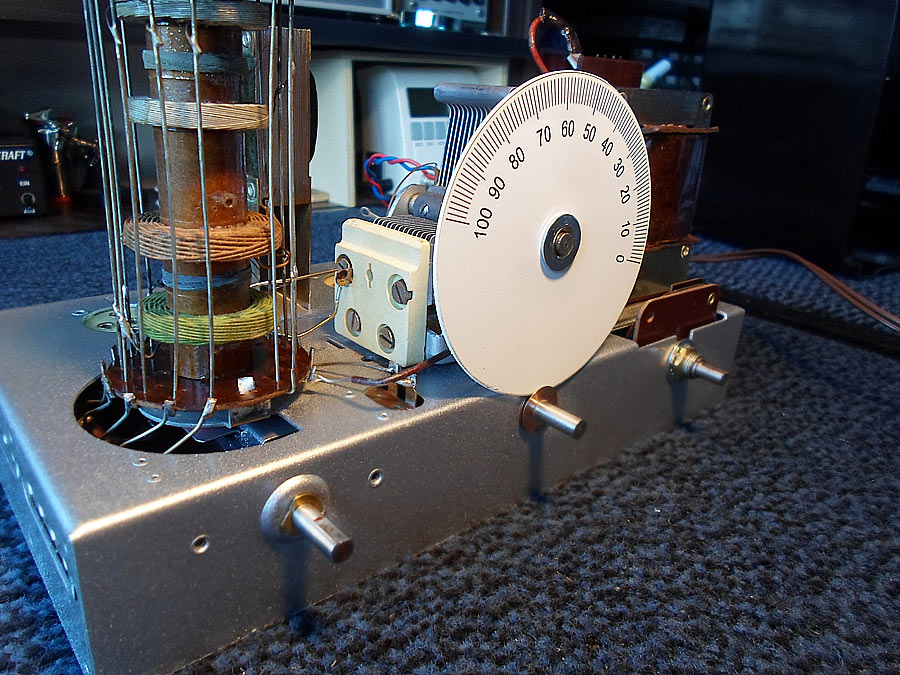

Aber ich habe auch meine Frage - bei alle VE-301 der Trafo steht mit grossem
Abstand von dem Chassis und noch auf Beine aus Messing.
Was für Grund hat das?


MfG Friedrich

Datei-Anhänge
1.jpg 1.jpg (284x)

Mime-Type: image/jpeg, 113 kB

5.jpg 5.jpg (294x)

Mime-Type: image/jpeg, 134 kB

10.jpg 10.jpg (290x)

Mime-Type: image/jpeg, 160 kB

76.jpg 76.jpg (275x)

Mime-Type: image/jpeg, 165 kB

77.jpg 77.jpg (284x)

Mime-Type: image/jpeg, 168 kB

69.jpg 69.jpg (277x)

Mime-Type: image/jpeg, 177 kB

67.jpg 67.jpg (282x)

Mime-Type: image/jpeg, 172 kB

Wolle, Wolle4tubes, wumpus, Airwaves, apollo und Debo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
13.10.16 11:14
Wolle

WGF-Premiumnutzer

13.10.16 11:14
Wolle

WGF-Premiumnutzer

Re: Und wieder ein VE-301

Hallo Friedrich.

Herzlichen Glückwunsch zu der Restauration. Der Trafo ist ein NF- Übertrager. Die Montage ist notwendig, um ein möglichst geringes Brummen in die Schaltung einzuspeisen. Durch die erhöhte Lage wird die störende magnetische Beeinflussung minimiert, Messingwinkel.

Mit vielen Grüßen.
Wolle.

P.s. Frage an alle. Wie heißt die mittlere Flasche? Original RES164?

13.10.16 12:00
wumpus

Administrator

13.10.16 12:00
wumpus

Administrator

Re: Und wieder ein VE-301

Hallo Friedrich,

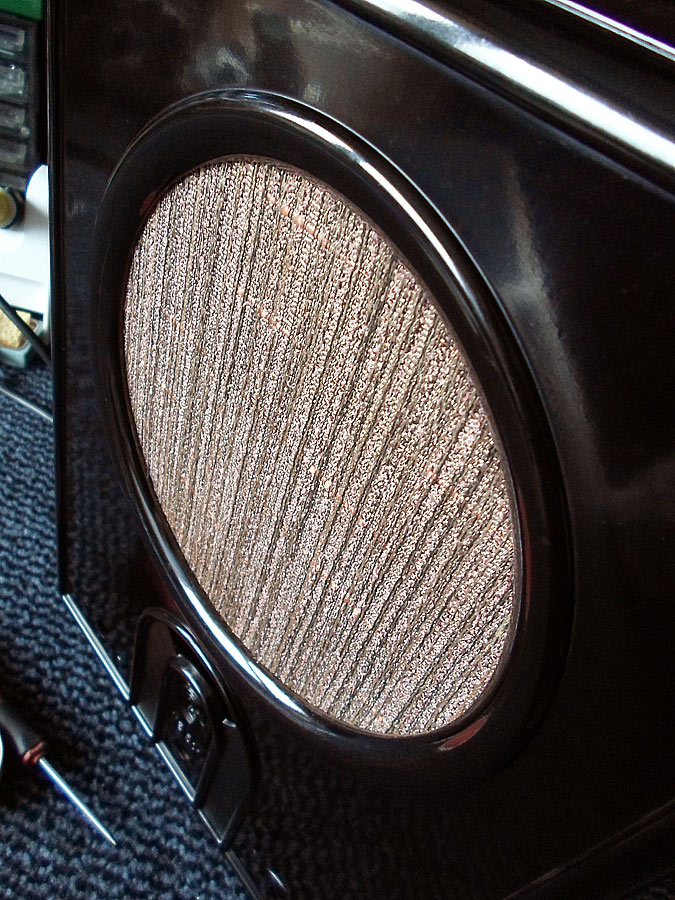

gut hat mir auch die Behandlung des Lautsprecherstoffs gefallen.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"

13.10.16 12:07
friedrich-kutnik

WGF-Premiumnutzer

13.10.16 12:07
friedrich-kutnik

WGF-Premiumnutzer

Re: Und wieder ein VE-301

Wolle:
Hallo Friedrich.

Herzlichen Glückwunsch zu der Restauration. Der Trafo ist ein NF- Übertrager. Die Montage ist notwendig, um ein möglichst geringes Brummen in die Schaltung einzuspeisen. Durch die erhöhte Lage wird die störende magnetische Beeinflussung minimiert, Messingwinkel.

Mit vielen Grüßen.
Wolle.

P.s. Frage an alle. Wie heißt die mittlere Flasche? Original RES164?


Hallo Wolle, danke für deine Antwort.
Ja die mittlere Röhre ist original und heißt RES 164.


Mit freundlichen Grüßen Friedrich

13.10.16 13:44
friedrich-kutnik

WGF-Premiumnutzer

13.10.16 13:44
friedrich-kutnik

WGF-Premiumnutzer

Re: Und wieder ein VE-301

wumpus:
Hallo Friedrich,

gut hat mir auch die Behandlung des Lautsprecherstoffs gefallen.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"

Hallo Rainer,

so eine Reanimierung des Stoffes mache ich jetzt bei viele alte Radios.

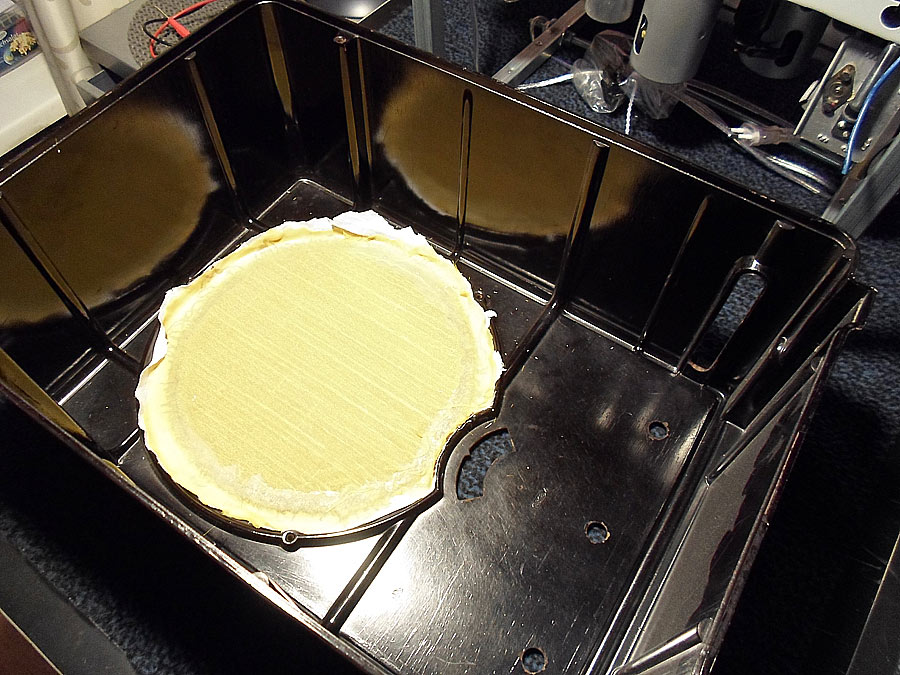

Z.B. bei einem vor ein Paar Monaten restauriertem VE-301 habe ich auch so was ähnliches gemacht:














Mit freundlichen Grüßen Friedrich

Datei-Anhänge
74.jpg 74.jpg (262x)

Mime-Type: image/jpeg, 161 kB

79.jpg 79.jpg (279x)

Mime-Type: image/jpeg, 199 kB

87.jpg 87.jpg (267x)

Mime-Type: image/jpeg, 171 kB

13.10.16 16:52
Airwaves

WGF-Premiumnutzer

13.10.16 16:52
Airwaves

WGF-Premiumnutzer

Re: Und wieder ein VE-301

Hallo Friedrich,
wie immer und von Dir gewohnt eine sehr saubere und gut ausgeführte Arbeit .

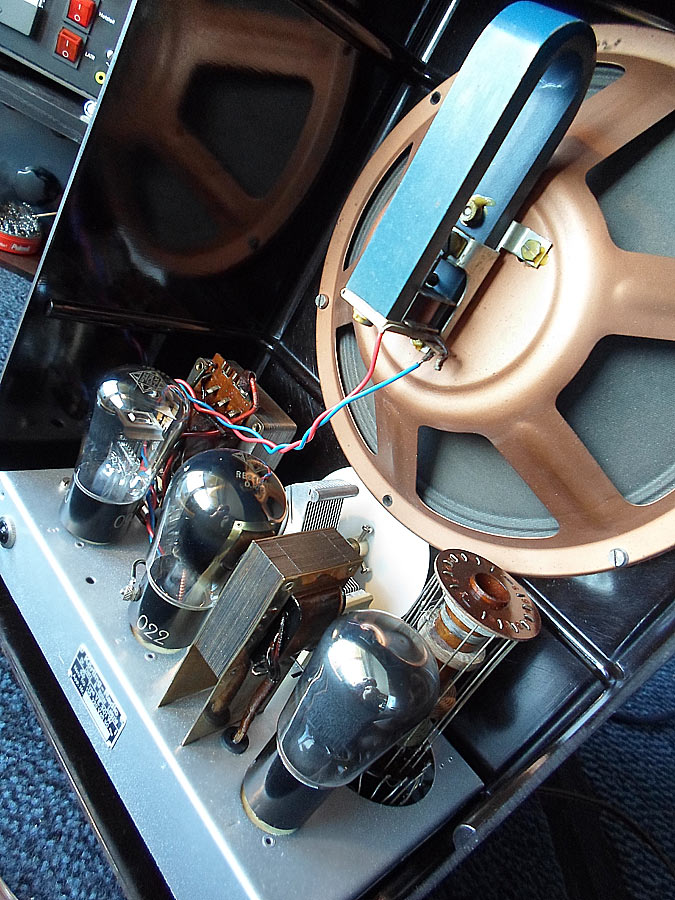

Die im Radio verbaute Endröhre hat einen seitlichen Anschluss, wie man auf dem Bild sieht. Ich denke dann ist es die seltenere RES 164D. Die dürfte dann nicht original sein. Habe ich bislang jedenfalls noch in keinem VE301 gesehen. Aber so furchtbar tragisch finde ich das nun auch nicht . Ich denke das war es, was unserem lieben Wolle aufgefallen ist.

Viele Grüße,
Christian

13.10.16 17:47
Wolle

WGF-Premiumnutzer

13.10.16 17:47
Wolle

WGF-Premiumnutzer

Re: Und wieder ein VE-301

Lieber Christian und lieber Friedrich.

An die Variante der Röhre RES164 (Vier - Stift - Sockel) mit einem seitlichen Anschluss für die Schirmgitterspannung hatte ich keine Erinnerung. Inzwischen weiß ich, dass die RES164d von 1928 der Vorläufer der RES 164 (Fünfpol Europasockel) von 1930 ist.
Vielen Dank für Eure Hinweise.

Mit vielen Grüßen.
Wolle

14.10.16 21:23
Freed-Eisemann

WGF-Nutzer Stufe 3

14.10.16 21:23
Freed-Eisemann

WGF-Nutzer Stufe 3

Re: Und wieder ein VE-301

Hallo Friedrich,

zur Qualität Deiner Restauration habe ich an anderer Stelle ja schon mal was gesagt - mir gefällt das handwerklich und optisch sehr gut, weil ich mich auch immer freue, Geräte so zu sehen, wie sie neu mal ausgesehen haben !

Darf ich mir die Frage erlauben, wie Du das Gehäuse so wunderschön hinbekommen hast ?!

Herzliche Grüße aus Köln
Freedi

14.10.16 22:12
friedrich-kutnik

WGF-Premiumnutzer

14.10.16 22:12
friedrich-kutnik

WGF-Premiumnutzer

Re: Und wieder ein VE-301

Hallo Freedi.
Jedes mal das ist anders, je nach dem wie stak die Oberfläche beschädigt sind, was für Bakelit das ist u s.w.
Grundsätzlich ich schleife die saubere Gehäuse mit Papier 1000 - 1500, dann poliere ich die Fläche mit verschiede
Schleich und Polierpasten.
Wenn die Oberfläche sehr stark beschädigt sind, dann einfach trage ich Schellack Politur drauf, bis 10 - 15 Schichten, aber sehr dünn
und mit Schleiföl.
Muss ich gleich sagen, um ein gutes Ergebnis zu kriegen, mann muss schon viel üben.

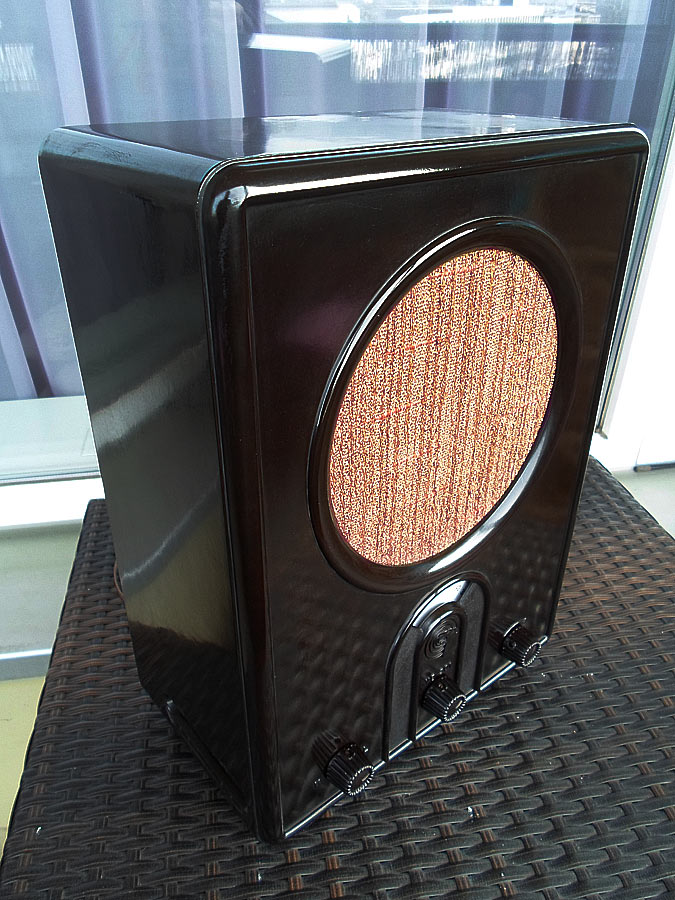

Das Gehäuse das Du hier siehst, ist von die Seiten poliert und Front mit Politur bearbeitet.

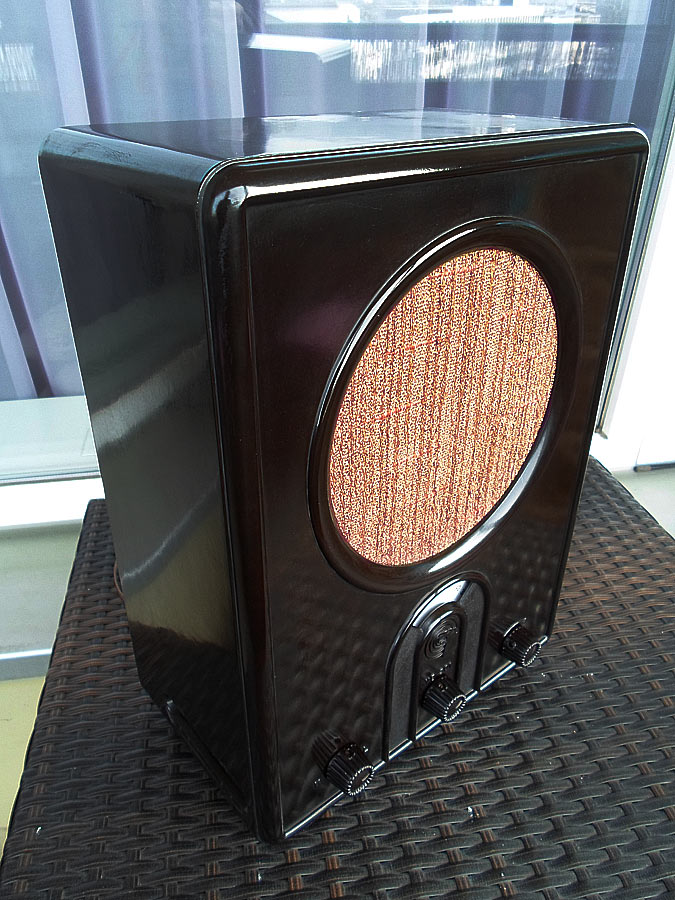

Z.B. das Gehäuse, auf die Bilder unten, ist komplett mit Schellack Politur bearbeitet.








MfG Friedrich

Datei-Anhänge
14.jpg 14.jpg (267x)

Mime-Type: image/jpeg, 352 kB

16.jpg 16.jpg (257x)

Mime-Type: image/jpeg, 425 kB

15.10.16 06:02
Debo

WGF-Premiumnutzer

15.10.16 06:02
Debo

WGF-Premiumnutzer

Re: Und wieder ein VE-301

Hallo Friedrich,

das Ergebnis ist ja sensationell! Komme aus dem staunen nicht heraus! Besonders wenn man den fest verstaubten/verschmutzten Urzustand und nach der ersten Nassreinigung sieht, stumpf und rau. Und dann am Ende wie ein soeben nach 83 Jahren erstmals aus dem Karton genommen

Ist das ein dünner Leinenstoff den Du hinter dem gereinigten originalen VE-Stoff anbringst? Sind die dann irgendwie verbunden/verklebt? Der dünne Leinenstoff stabilisiert so den originalen Stoff besser?
Grüsse
Debo
