danke für deine Mühe. Wie bei so Allem hat es damals viele verschiedene Modelle gegeben.
Ich tippe ja auch auf Zimmerantenne. An Foreigen könnte eventuell eine "fremde" Antenne angesteckt werden können.
Eine einfache Addition der gemessenen Teilspulen kannst Du vergessen, da induktiv gekoppelt, ist ja eine Spule.
Es ist schon interessant, was sich im eigenen Fundus noch so findet, was man irgendwann erstmal beiseite gelegt hat, weil unvollständig und auch mechanisch defekt.
Viele Grüße Bernd
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
MB-RADIO: Eine einfache Addition der gemessenen Teilspulen kannst Du vergessen, da induktiv gekoppelt, ist ja eine Spule.
ja stimmt, ist ja auf einem Wickel. Schade das Du das Teil nicht einfach ausprobieren kannst. Ein starker Ortssender ist leider nicht mehr vorhanden. Wie dieser Zimmerantenneneffekt funktionieren soll ist mir nicht klar. Eine kurze Drahtantenne und das Teil als Verlängerung war ja die erste Idee...aber nur eine Erde anschließen? Vielleicht hat ja noch jemand eine Idee dazu!
so wie ich das sehe, ist das eine passive Impedanzanpassung für sehr kurze Antennen. Die Eingangsimpedanz alter (vor allem sehr alter) Radios war meistens für Antennen von 10..20m ausgelegt. Eine sehr kurze Antenne (so um 1m) ist viel hochohmiger. Die Spule wirkt dann als Trafo und durch die Induktivität wird auch die Antennenkapazität teilweise kompensiert, was mehr Antennensignal ergibt. Somit war wohl die Idee, an der Buchse eine kurze Antenne (Draht oder Litze) einzustecken.
das dürfte so passen. Bei Joergs Bild könnte der Ground auch als Befestigung gedacht sein (z.B. auf dem Autodach) und auf der anderen Seite ein Anschluss für einen kurzen Antennenstab.

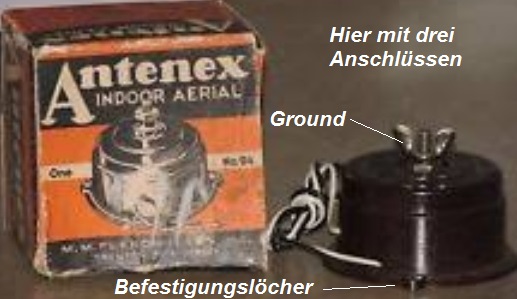

schön das Du Dich noch zugeschaltet hast. Wenn man die wenigen Bilder im Netz anschaut sieht man das diese alten Anten(n)ex- Zimmerantennen auf die Rückwand oder hölzernen Chassisteile aufgeschraubt werden. Also Autodach und kurzer Antennenstab sind hier auszuschließen. Das gilt eher für die modernen Varianten, welche man unter dem Begriff sehr häufig findet. Dieses Bild zeigt die Originalverpackung.....Antenex mit Flügelmutter.

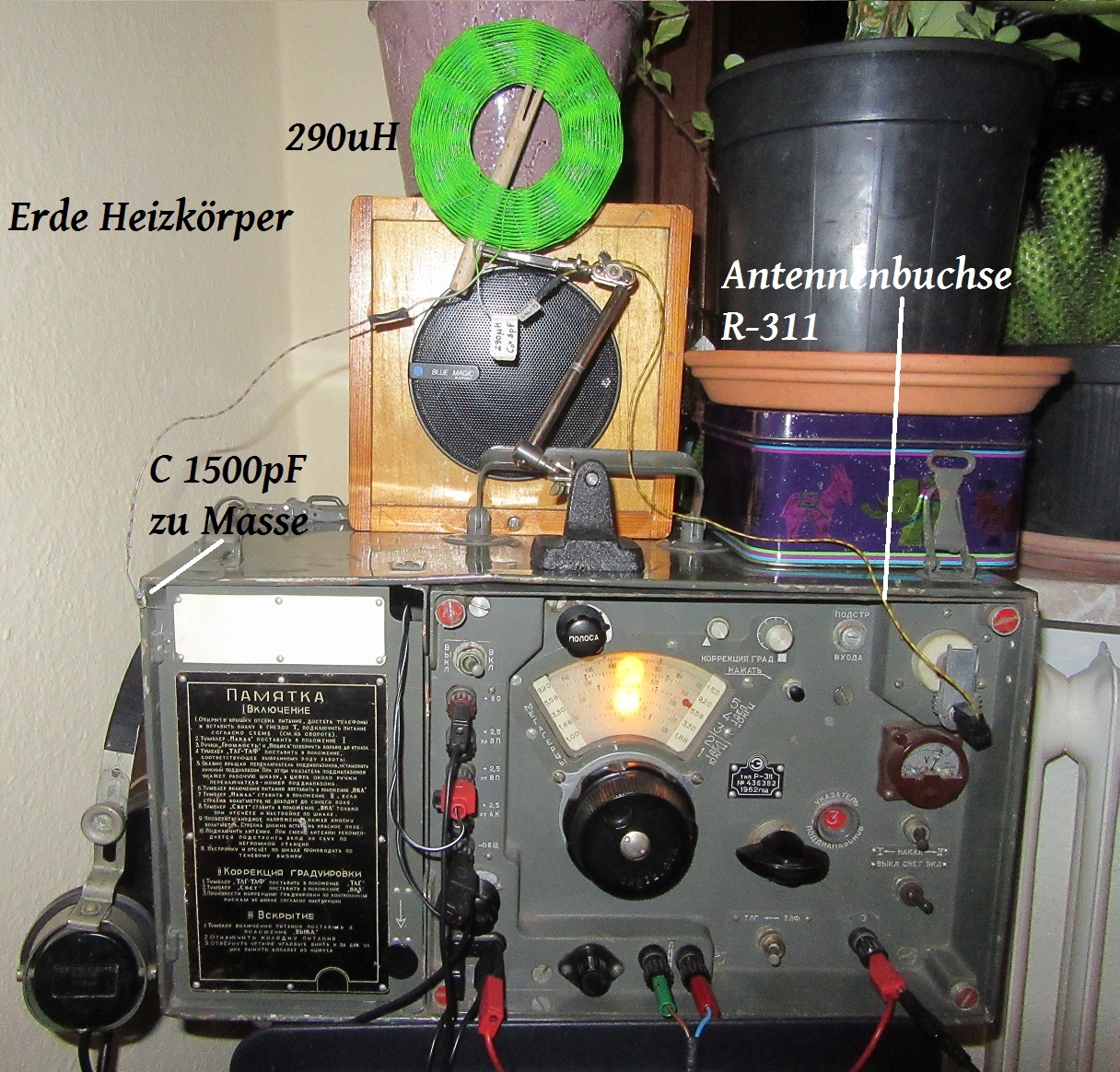

ich habe mir mal für den R-311 einen prinzipiellen Antennex versuchsweise zusammengesteckt. Erde = Zentralheizung. Es ist schon erstaunlich was das bringt. Die Spule hat einen Durchmesser von 110mm. Der Empfänger arbeitet von 1 - 15MHz. Bis 160m muss der C gegen Masse entfernt sein. Also die Spule ist dann nur einseitig verbunden. Auf 80m angeschlossen...und bringt dann einen echten Signalgewinn gegenüber der nur einseitig angeklemmten Induktivität. Ab 49m ist es egal....funktioniert jedenfalls prima als Behelfsantenne ohne Gebamsel im Bastelzimmer. Klar, der Empfänger ist nicht gerade unempfindlich...trotzdem funktioniert das Prinzip generell, wenn man die passende Konfiguration zum jeweiligen Wellenbereich hat.
na prima. Genau so habe ich mir die Funktion schon vorgestellt Anpassung gemäß Antennenverlängerungsspule und für Starke Ortssender die Wirkung als kleine Rahmenantenne.
Viele Grüße Bernd
