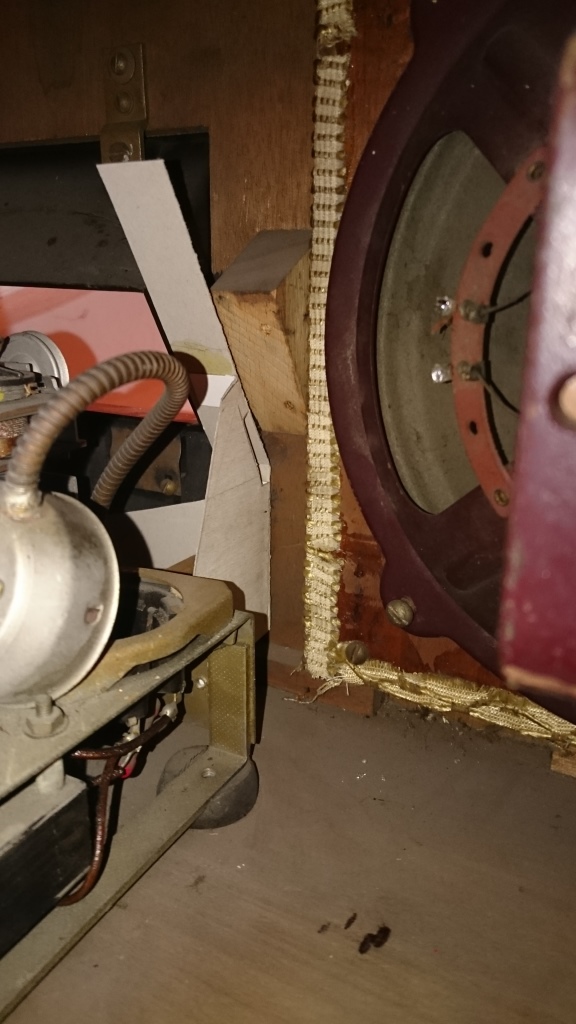

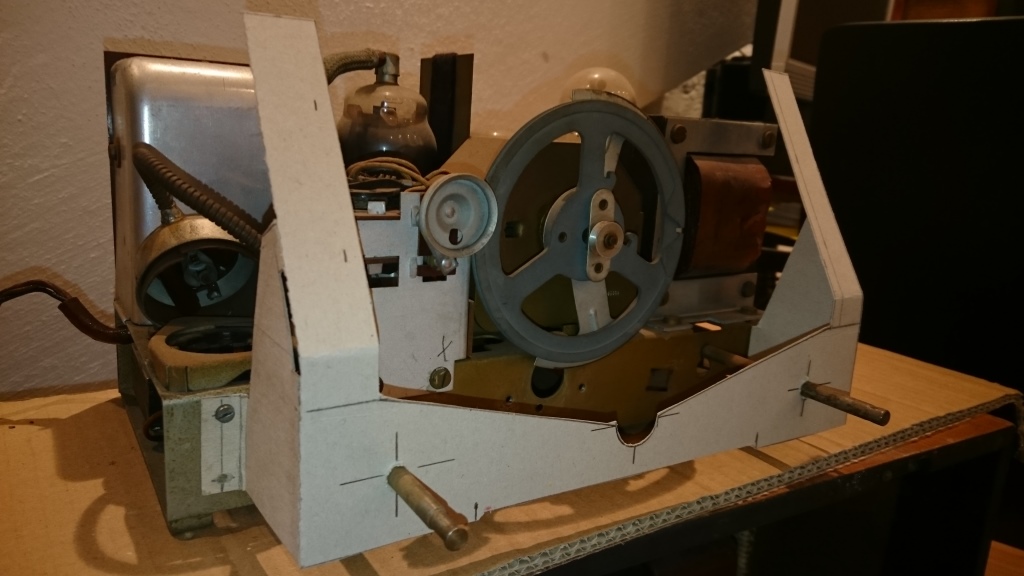

jetzt kann ich mal einen kleinen Zwischenstand zu meinem Thema abgeben. Nach langem messen, einschätzen und wieder liegen lassen, habe ich jetzt ein Muster aus Pappe hergestellt. Gleich aus Blech, erschien mir zu gewagt. Auf diese Weise kann ich abschätzen, ob das ganze in die richtige Richtung geht und auch ins Gehäuse passt. Winkel der Skale. Abstand vom Chassis zum Gehäuse. Da bin ich jetzt schon zu nahe dran. Weis jemand, wie das mit der Skala ist, kann es sein daß an dem Bakelit-Teil ein klares Glas befestigt ist? Schraubenlöcher deuten darauf hin. Ob der Zeiger dann zwischen diesem Glas und der eigentlichen Skala läuft? Eine Original-Skalenscheibe zu finden, scheint mir ein aussichtsloses Unterfangen zu sein. Daher habe ich bei der Skala geplant, eine größere Scheibe abzuschneiden. Diese habe ich vom Modell 813 vor einiger Zeit kaufen können. Sollte mir ein Original dann über den Weg laufen, kann ich immer noch einmal umbauen.
Letzte Woche hatte ich Glück, und habe mir fehlende Drehknöpfe für diese Gerät in E-Bay kaufen können.
Wünsche noch einen schönen Sonntag, mit Grüßen aus dem momentan grauen Stuttgart von Manuel
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
bezüglich des Skalen- und Wellenhaltegestells hast Du PN. Ja, der Skalenzeiger läuft zwischen einer Frontscheibe (Bestandteil des Gehäuses) und der Skale.
Ich werde noch ein präzises Foto von der Skale machen. Dazu muß ich sie zunächst reinigen.
Gibt es Firmen, die halb-transparente Aufkleber nach Wunschmaß nach einer Grafik-Vorlage herstellen können. Das schlage ich für eine Replika der Skalenscheibe vor.
ok Danke, dann weis ich das mit der Skalenscheibe jetzt auch. Mit dem Bedrucken einer Glasscheibe halte ich für eine Möglichkeit und gute Idee, ich werde bei der Firma fragen, wo ich als Meister-Anfänger in der Lichtreklame gearbeitet habe, die können das vielleicht oder wissen jemanden, der das kann.
An dieser Stelle auch noch einmal herzlichen Dank für Deinen mehr als großzügigen Vorschlag. Es juckt in den Fingern. Ein Original als Vorlage! Mehr als ich mir je hätte vorstellen können.
ich habe bereits einen Betrieb gefunden, die können auch direkt auf Glas drucken. Bei denen werde ich bei nächster Gelegenheit vorbeischauen und die Geschichte anfragen. Mit der leicht durchsichtigen Folie kann es sein, daß der Kleber der Folie sichtbar bleibt. Man wird sehen.
Danke für die Anregung, wenn ich es auf einem Foto vom radiomuseum.org richtig sehe, ich getraue mich nicht, das hier zu veröffentlichen, ist es Glas. Dank Herrmann hier aus dem Forum, werde ich es bald sicher wissen und habe dann auch Originalteile als Muster.

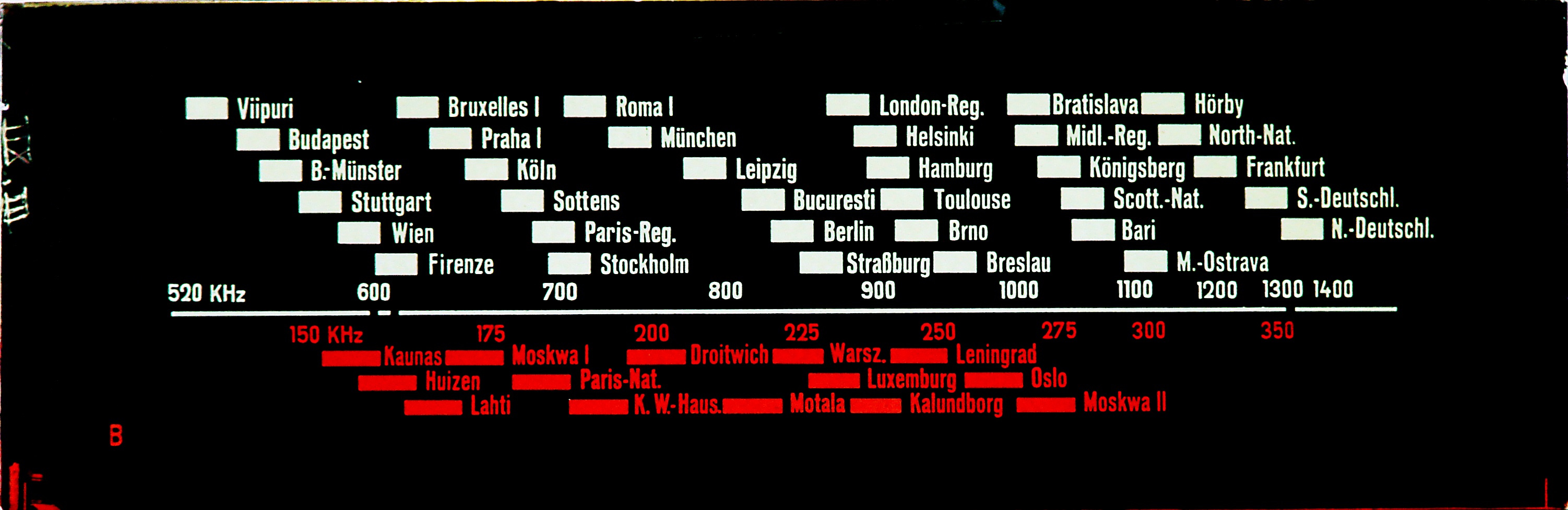

hier wie versprochen ein hochwertiges Foto von der Skalenscheibe. Ich habe sie im durchleuchteten Zustand (an der Fensterscheibe) mit Stativ fotografiert und anschließend das Foto nachbearbeitet.
Achtung! Diese Grafik kann nicht 1:1 auf eine Glasscheibe gedruckt werden, denn dann würde die Skalenlampen-Hinterleuchtung eventuell nicht funktionieren, da die weiße und rote Farbe evtl. nicht genügend lichtdurchlässig sind.
Die Skalenbedruckung (auf der Rückseite der Glasscheibe) ist 3-schichtig:
Basis ist ein lichtundurchlässiges Dunkelgrau, welches bei allen Symbolen (rote und weiße) ausgespart ist Beim Langwellen-Teil ist eine rote, gut lichtdurchlässige Farbfilterschicht aufgebracht Als Deckschicht ist auf die komplette Skalenscheibe eine weiße, gut lichtdurchlässige und lichtstreuende Farbschicht aufgebracht.
Es ist also empfehlenswert, nur das Dunkelgrau auf die Glasscheibe zu drucken. (nicht vergessen die Grafik zu spiegeln!) Für den Milchglas-Effekt kann dann eine diffuse, milchige dünne Kunststoffscheibe hinterlegt werden. Meim Langwellenteil zusätzlich eine Rotfilter-Folie.
