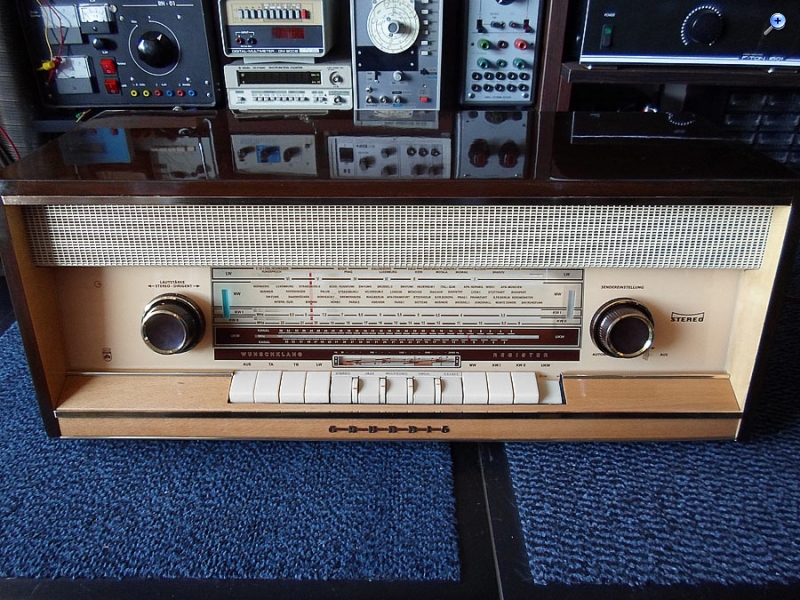

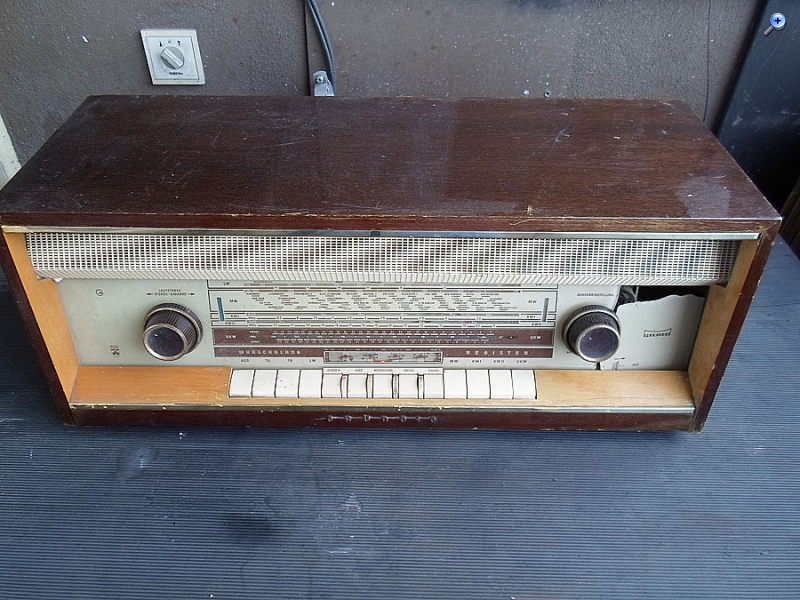

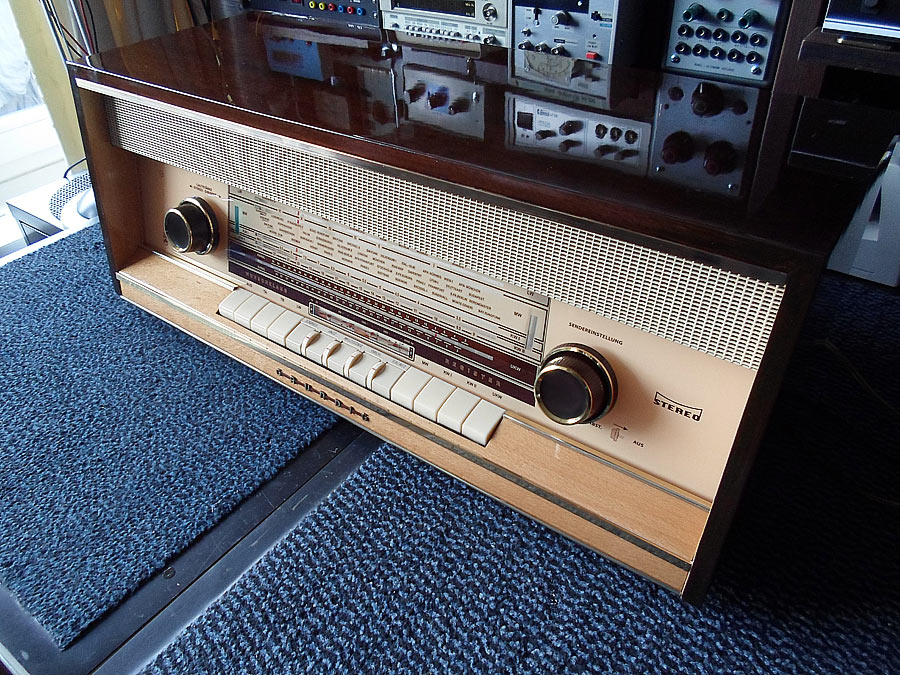

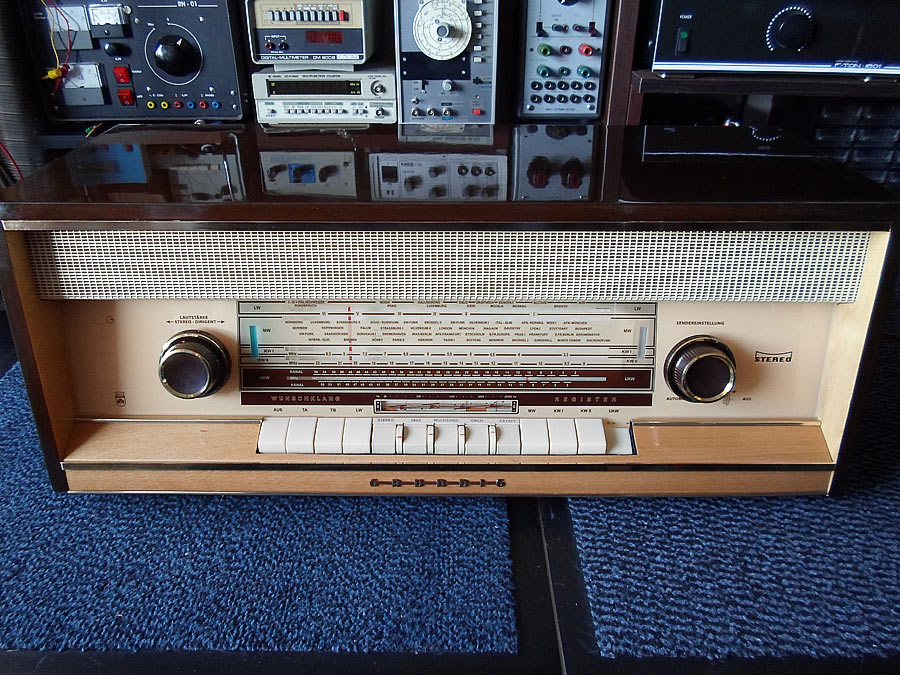

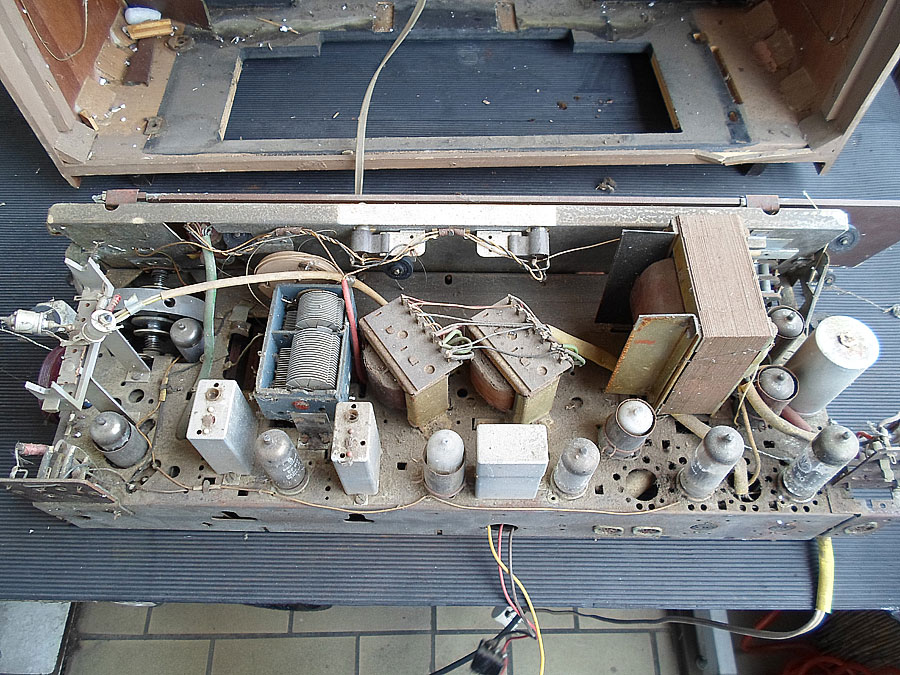

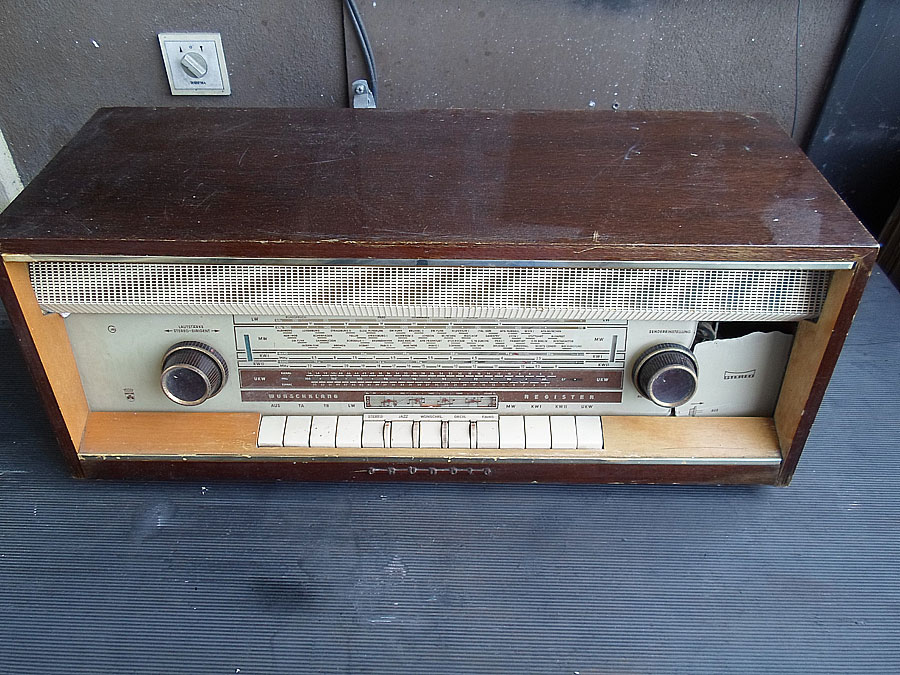

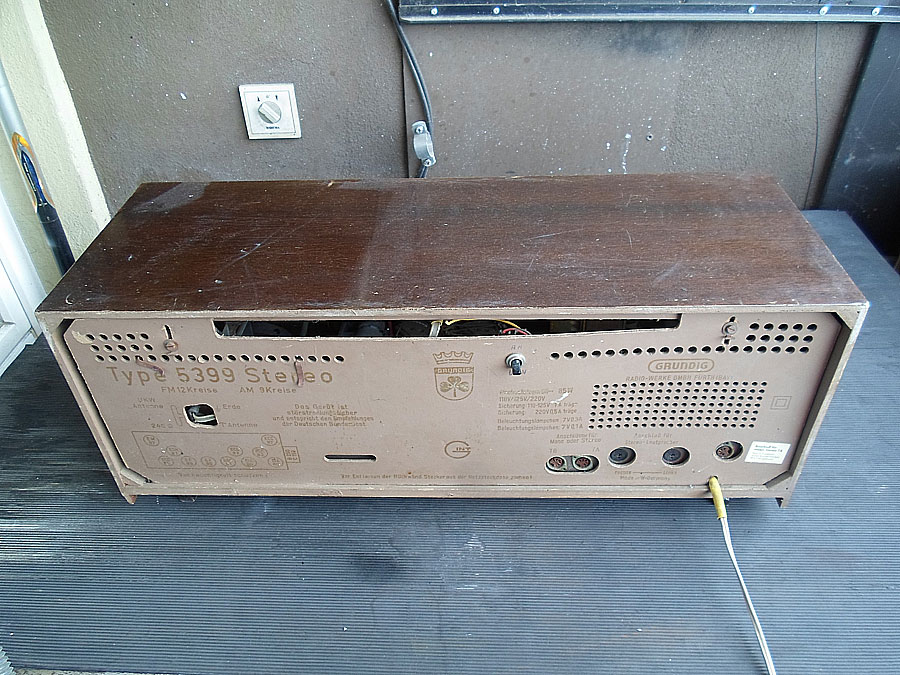

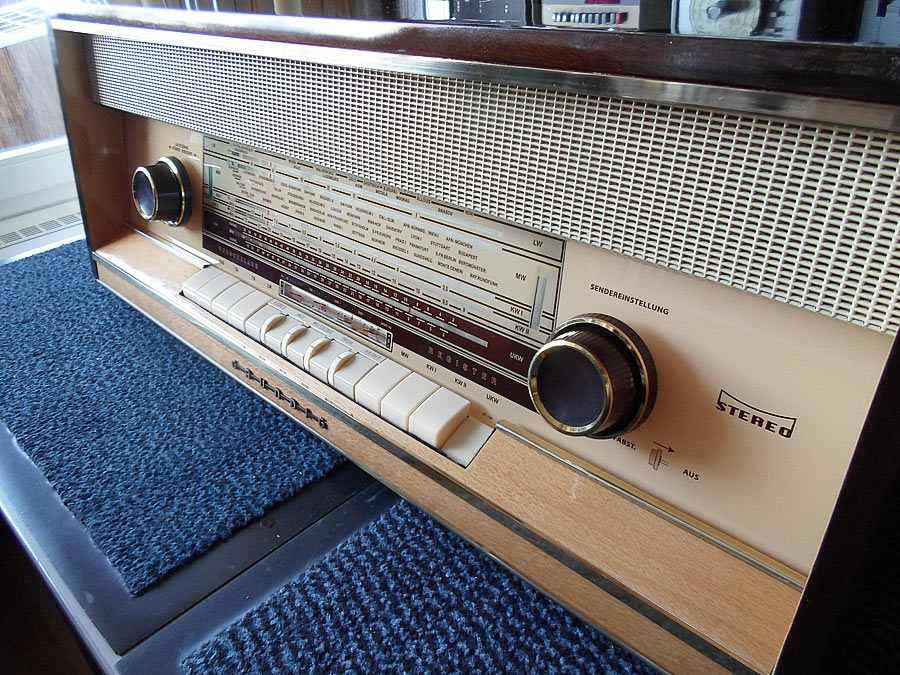

Ich möchte hier zeigen ein mein neues, aber schon fertiges Projekt. Das war nicht nur Restauration, aber noch Umbau. Ich habe zwei Radios diese Marke gekriegt, eines war aber aus USA, mit alle Probleme - Netzteil 110V, Skala mit ganz anderen Bezeichnungen, etwas andere Gehäuse und s.w. Das Radio aus USA hat andere Röhre und ganz andere Endstufe bei NFV, aber das Bezeichnung von beide Radios sind identisch?! Die Skala habe ich auch neue gemacht.

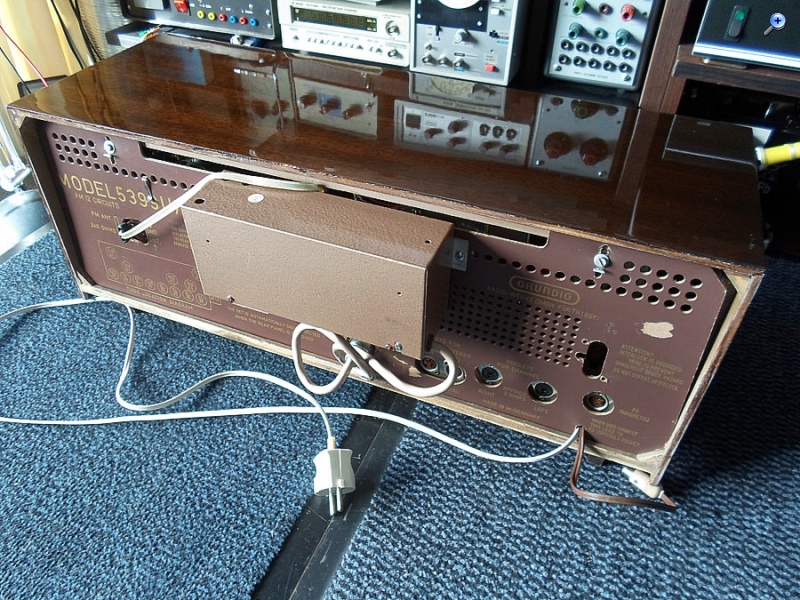

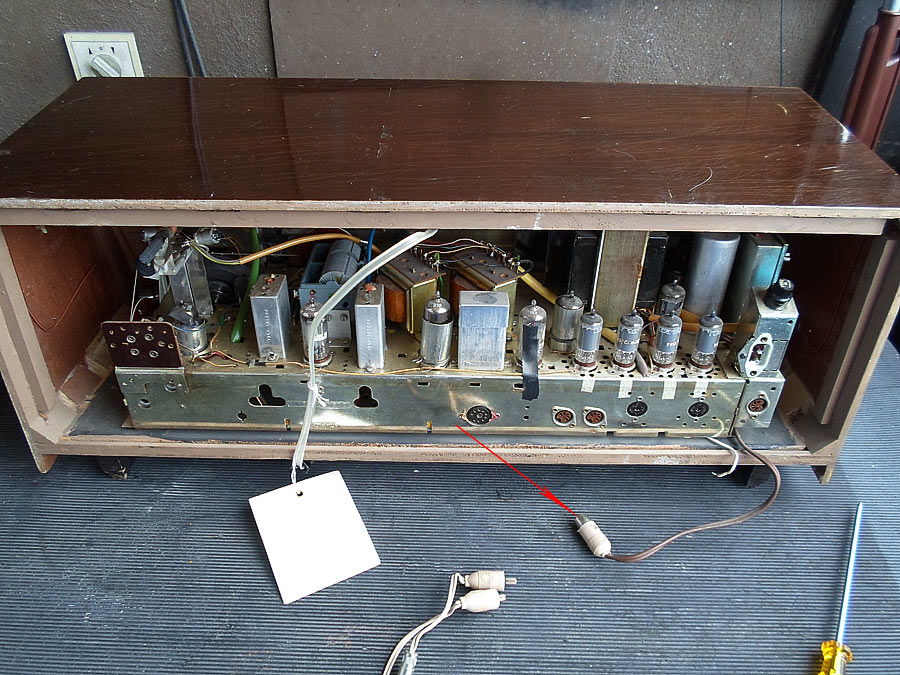

Ich habe auch zwei Frage: - hat jemand vielleicht Schaltplan von "amerikanische" Version des Radios? Ich habe keiner gefunden; - hinten, an die rechte Seite kommt ein kurzes Kabel mit 5-poligem Stecker raus. Für was kann das sein?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
So auf die Schnelle würde ich sagen: Stereodecoder, obwohl die meist mehr wie 5 Pole hatten. Oder eine NF Leitung zu einem Tonband das nicht mehr dabei ist.
damals waren noch Kristall-Tonabnehmer üblich, die lieferten eine recht hohe Signalspannung und konnten so direkt den NF-Verstärker aussteuern.
Die besseren (Klangbild) Magnet-Tonabnehmer stellten ein zwar besseren Klang bereit, aber die Signalspannung war deutlich geringer. So wurde dafür ein Vorverstärker nötig, der ausserdem die Frequenzkurve anpasste.
Gruß von Haus zu Haus Rainer (Forumbetreiber)
"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"

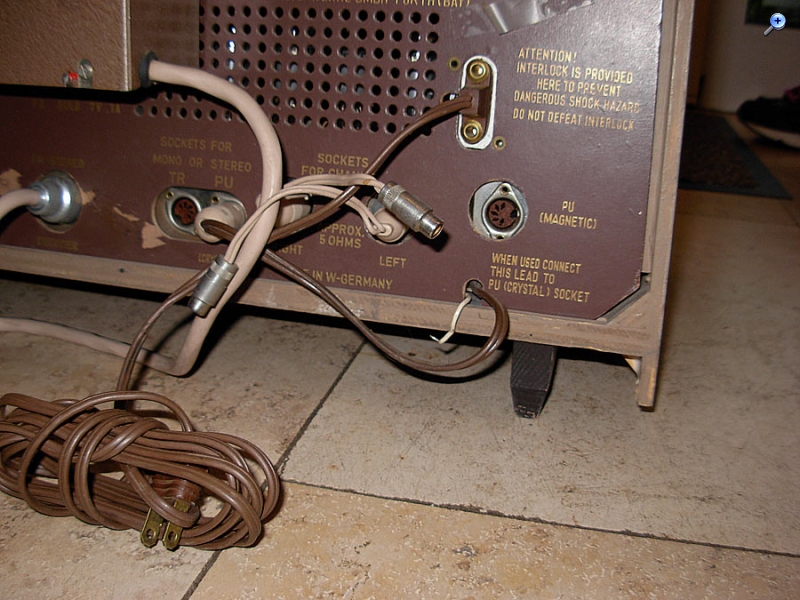

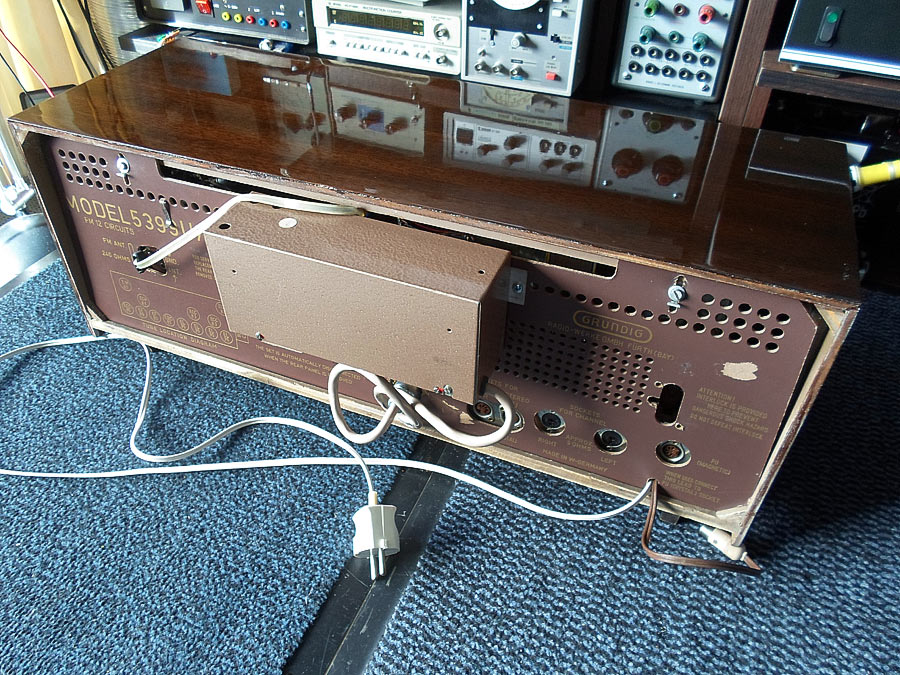

Auf der Rückseite des Radios steht, dass der Stecker bei Benutzung in die Buchse mit der Aufschrift "PU (Crystal) Socket" gesteckt werden soll (s. Foto: "WHEN USED CONNECT THIS LEAD TO PU (CRYSTAL) SOCKET").
Darum meine Frage:
1. Soll ich den Stecker jetzt dort rein stecken?
2. Wenn "JA", dann ist dies aber eigentlich die Buchse für den CD-Player.
wenn ich das Gerät richtig in Erinnerung habe, ist der Vorverstärker für magnetische Tonabnehmer (als Modul) eingebaut. Die Stereo-Leitung vom Magnet-Tonabnehmer-Plattenspieler wird also ganz rechts in "PU Magnetic" eingesteckt. Die abgeschirmte Stereo-Leitung vom Vorverstärker (kommt unter dieser Buchse aus dem Gerät) wird in "PU crystal" eingesteckt. Das alles aber nur, wenn der Plattenspieler ein Magnetsystem hat.
Ein CD-Player steckst Du bei TB ein oder, wenn die Pegel stimmen, in "PU crystal".
Gruß von Haus zu Haus Rainer (Forumbetreiber)
"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"
