Hallo liebe WGF Freunde, Gäste und Zukünftige WGF Nutzer, Hier möchte ich einen Teil meiner Restauration und Reparation meines Volksempfänger 301 dyn vorstellen/ zeigen. Falls Fragen entstehen, dan bin ich bereit diese zu Beantworten.

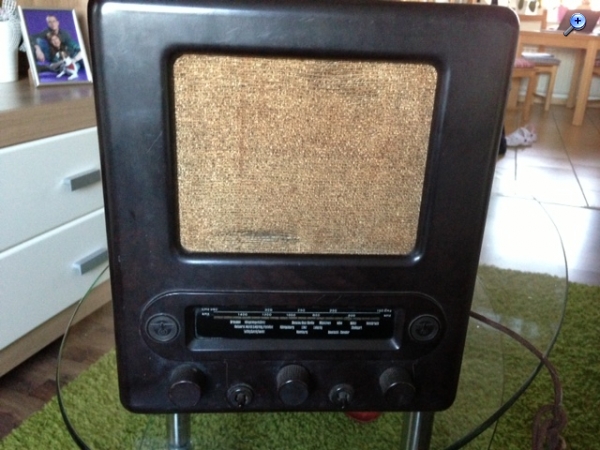

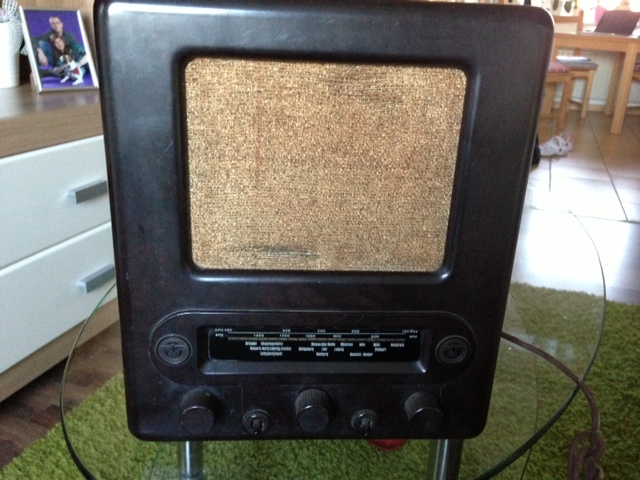

Als ich das Gerät am 07.02.2013 kaufen wolte, machte es erst einen sehr schlechten eindruck auf mich. Da ahnte ich aber noch nicht, das 2 Wochen Arbeit auf mich zu kommen. Nach Langem Überlegen nahm ich das Radio mit und dort sah es noch so aus:
Das Gehäuse war nicht mehr sonderlich schön, aber es hatte keine Abplatzungen und sogut wie keine Kratzer, dass war schon viel Wert! Und wie ihr später sehen werdet, könnte ich den Stoff nicht Retten.

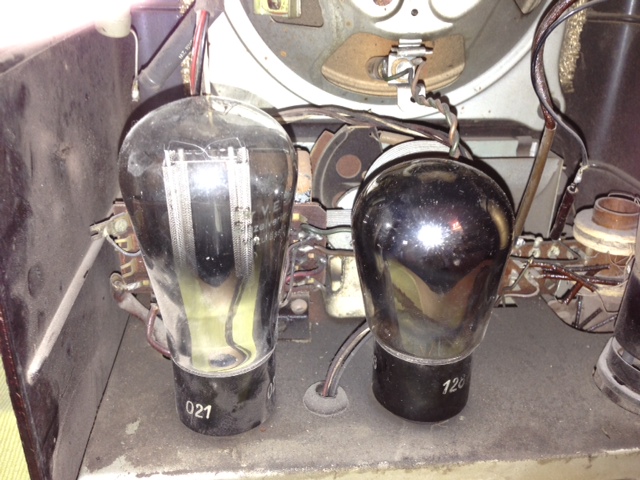

Das Chassis war total verdreckt und ich sah "schwarz" wie ich es sah. Aber ich Kämpfte mich durch, es dauerte zwar ein paar Tage bis ich den ganzen dreck ab hatte, aber es hatte sich gelohnt. Bei der Reinigung verwendete ich Stahlwolle, das ging Hervorragend! Und die RGN1064 und die RES 164 waren noch ganz und sind es heute noch. Die rechte Röhre ( auf dem Bild) ist eine C3b, diese Röhre gehört nicht in einen Volksempfänger rein. Diese flog gleich raus und ich habe mir eine AF7 zugelegt, aber dazu kommen wir noch später.

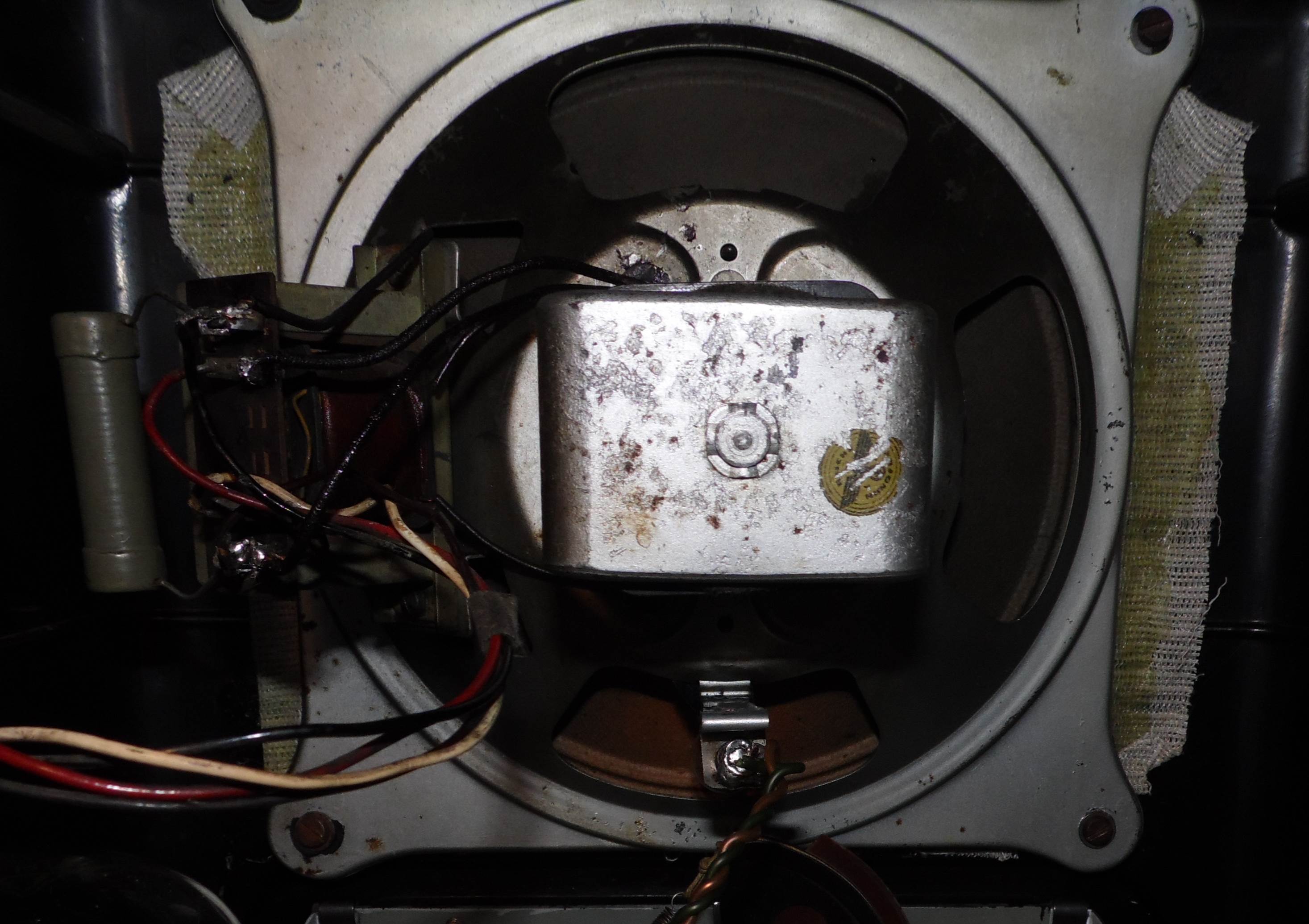

Der Lautsprecher war noch ganz brauchbar, er hatte zwar ein paar risse, aber das war kein großer Aufwand diese zu Reparieren. Dieser Kasten oberhalb des LS ist ein Kondensator. Der Vorbesitzer hat ihn dran gemacht, aber warum, das weiß ich nicht.

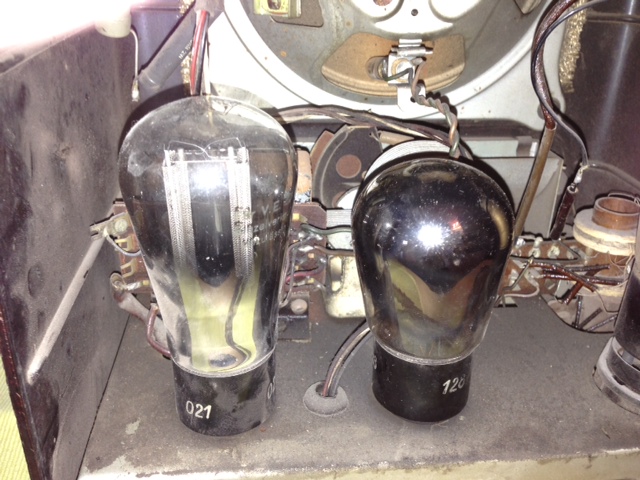

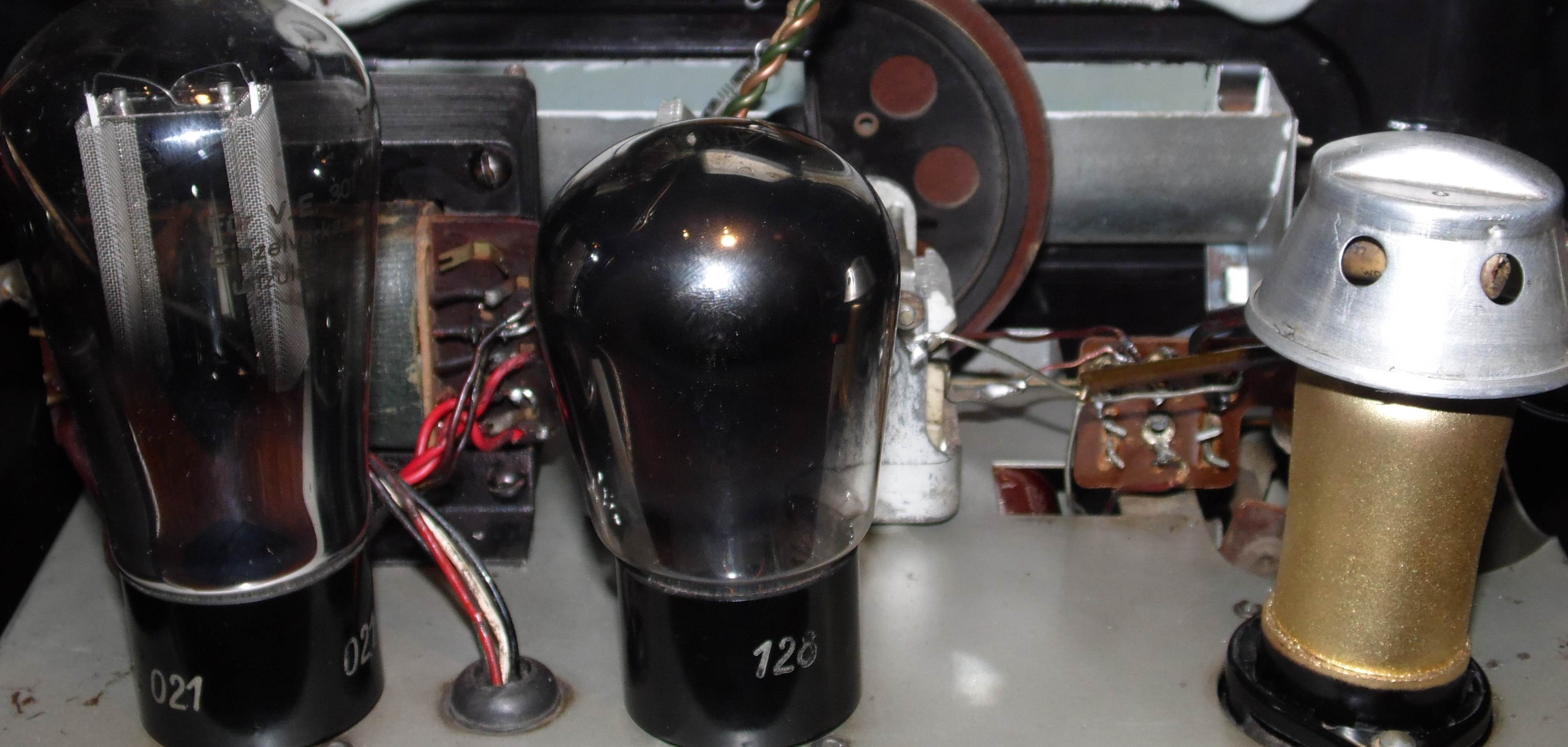

Die beiden Röhren ( RES 164 und RGN 1064)
Als ich dan den Mut gefasst hatte, nahm ich das Chassis aus dem Gehäuse. Zuerst wusste ich garnicht wo ich Anfangen solle. Es war so viel zu machen. Letztendlich entschied ich mich, das Gerät zuerst zu reinigen, so wie man es in den nächsten Bildern sehen kann.

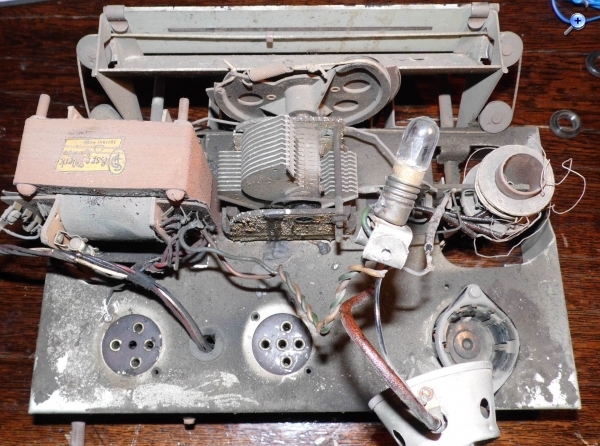

So sah das Chassis aus:

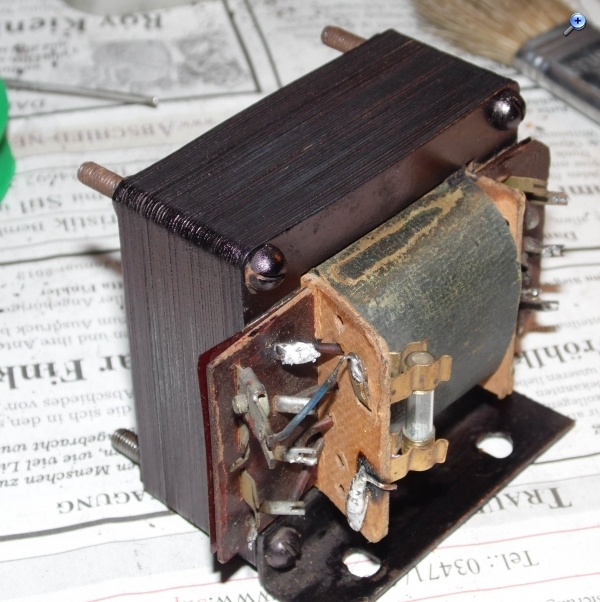

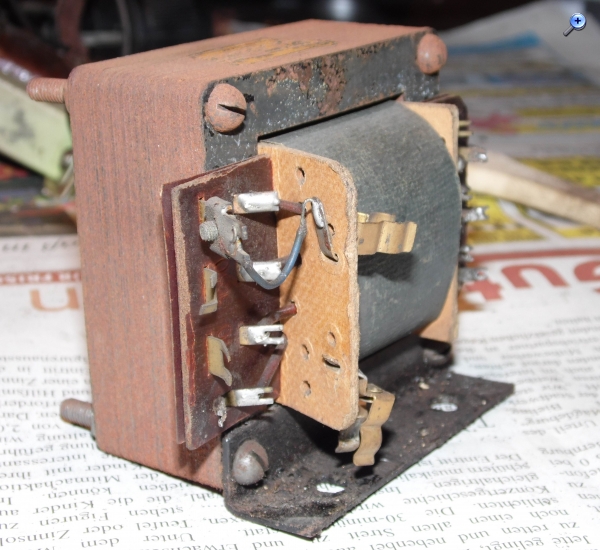

Ich hatte dan erstmal sogut wie alle Teile von dem Chassis abmontiert und gelötet. So sah der Trafo vor der Reinigung aus:

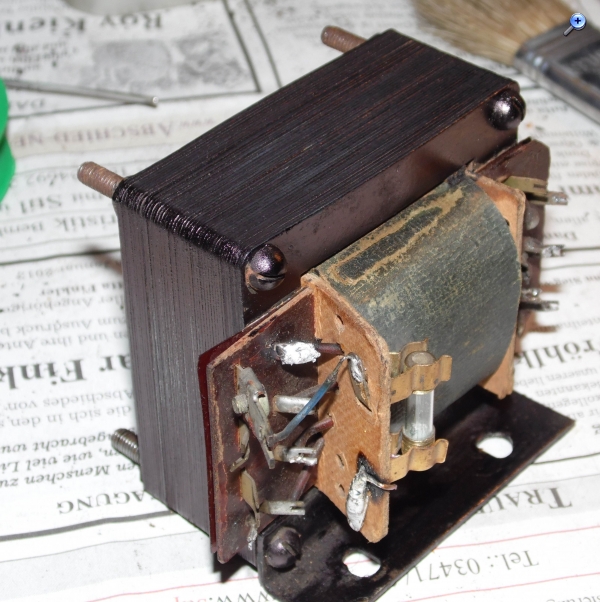

Und so nach der Reinigung:

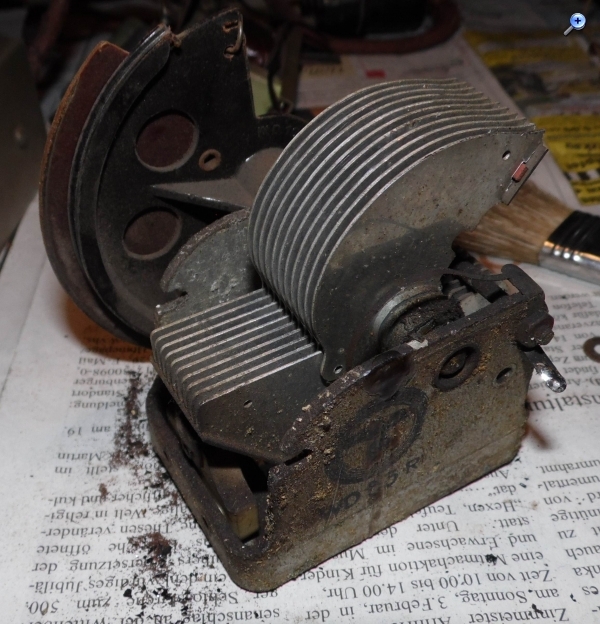

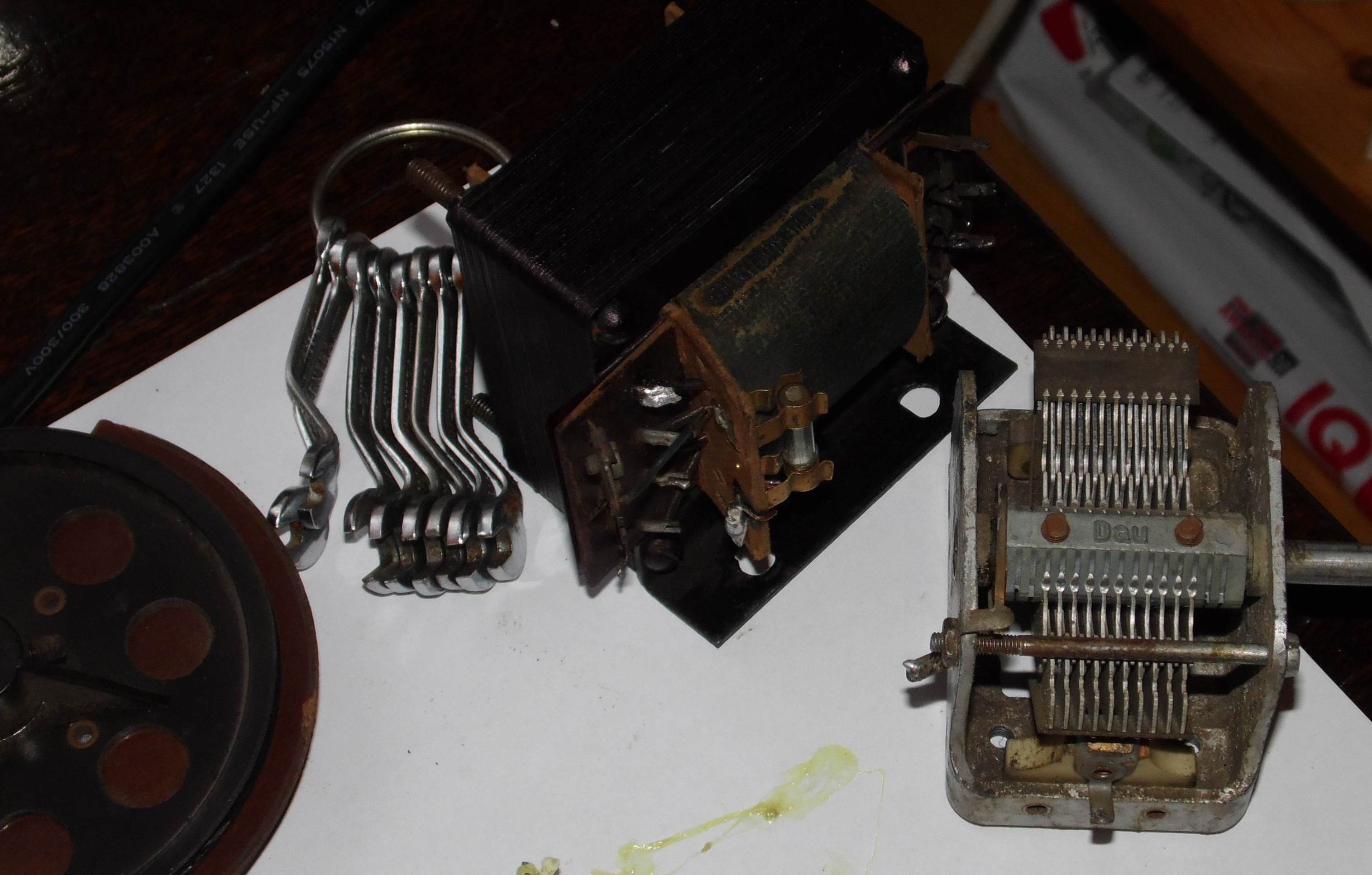

So sah der Drehkondensator aus:
Beide Teile zusammen nach der Reinigung:

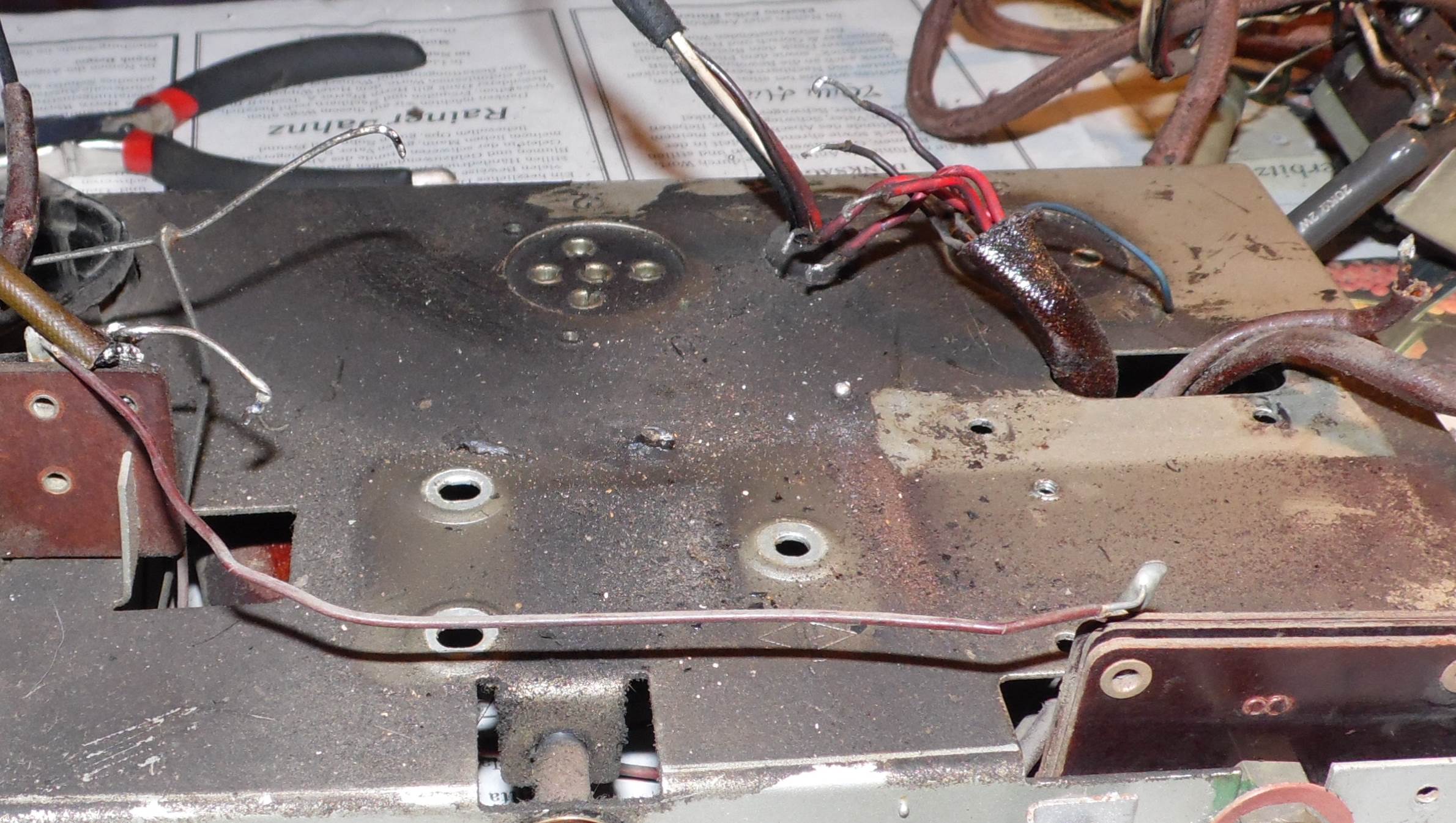

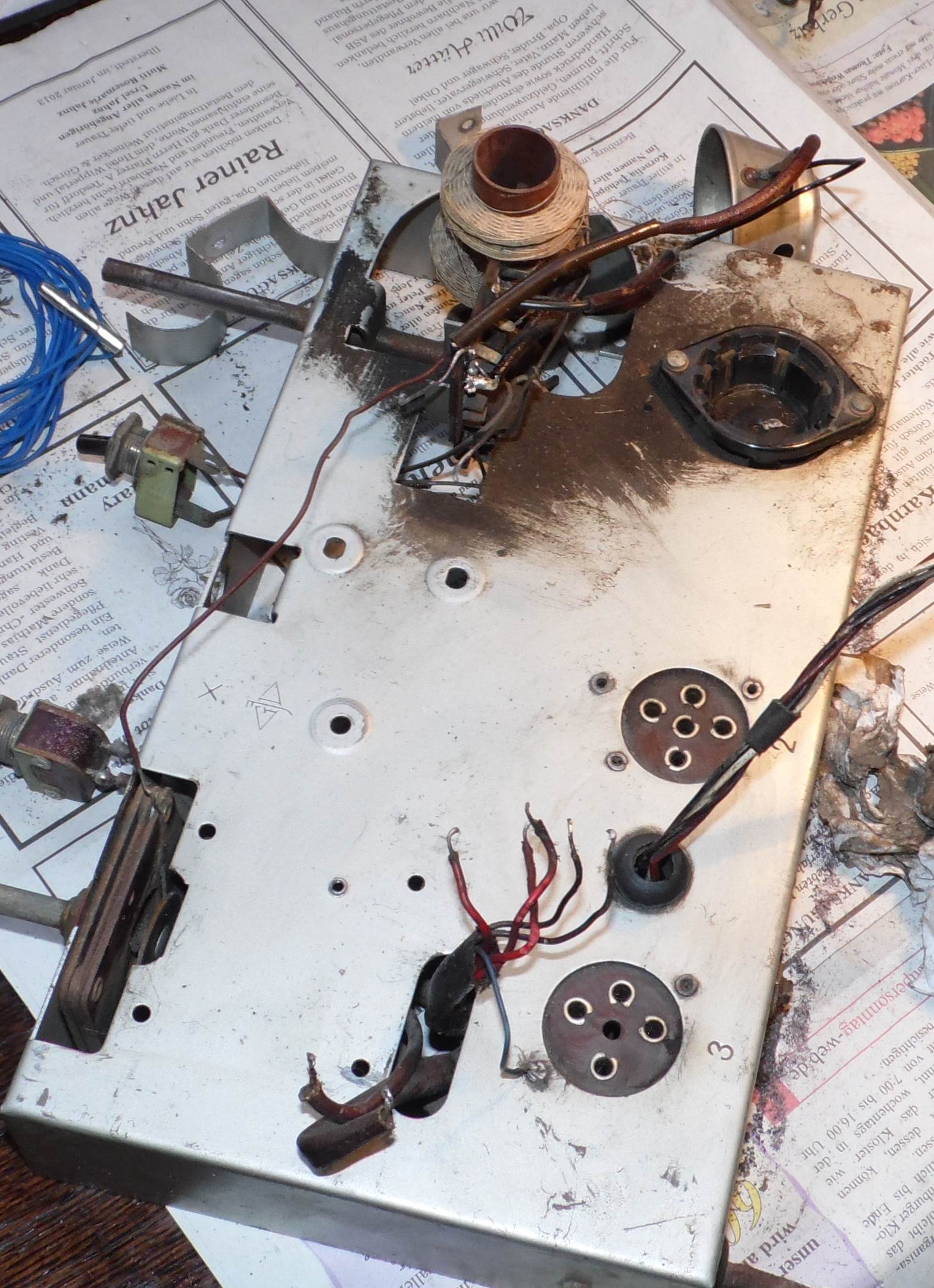

Als ich den Trafo und den Drehko gereinigt hatte, machte ich mich an das Chassis ran und Säuberte es. Das ist in den Folgenden Bildern zu sehen. So sah es aus, als der Trafo und der Drehko abmontiert waren.
Als ich es dan Reinigte, Fasste ich wieder Hoffnung. Nebenbei habe ich mit Hilfe Netter WGF Nutzer die Kondensatoren raus gesucht und Bestellt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: VE 301 dyn Restauration mit Bildern und Worten.
Als ich mir dan die Spule ansah, wusste ich gleich, dass ich um eine neue nicht drumherrum kommen würde. Den es ist nicht leicht diese Wicklungen neu zu Wickeln.
Nach diesem kurzen Spulen Schock, machte ich mit der Reinigung weiter. Vor der Beendung der Arbeit sah das Chassis so aus:
Und nach Ende der Arbeit so: Hier habe ich schon Angefangen die Teile wieder drauf zu Löten/montieren.
Hier ein Bild, wo Trafo und Drehko wieder ihren alten Platzt eingenommen haben.

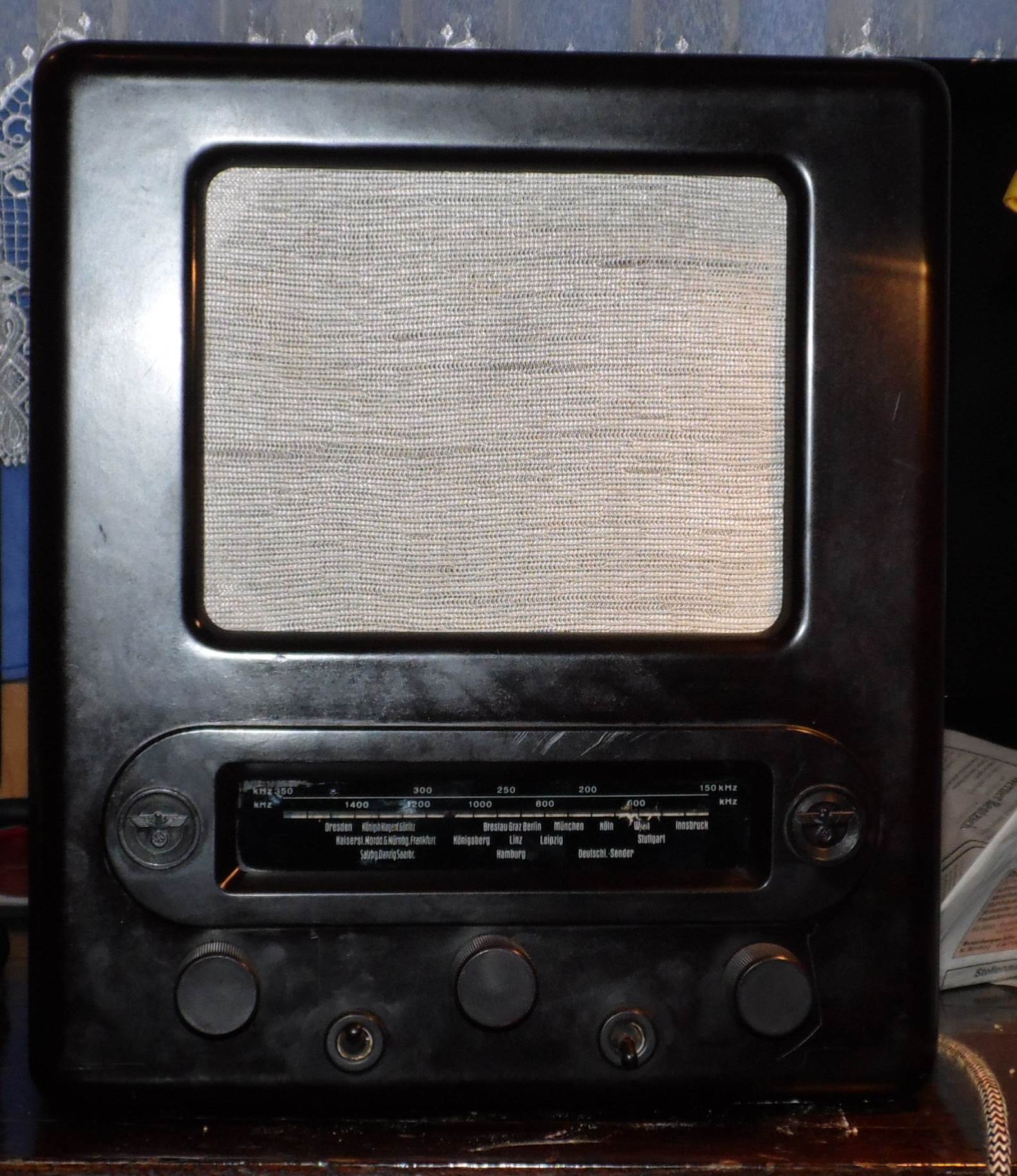

Als ich es endlich geschaft hatten, das Chassis zu Reinigend, beschäftigte ich mich einige Zeit mit dem Gehäuse. Den Stoff konnte ich leider nicht Retten, aber ich haben einen Gefunden, der auch recht gut aussieht. Nach den ersten Arbeiten sah es so aus:

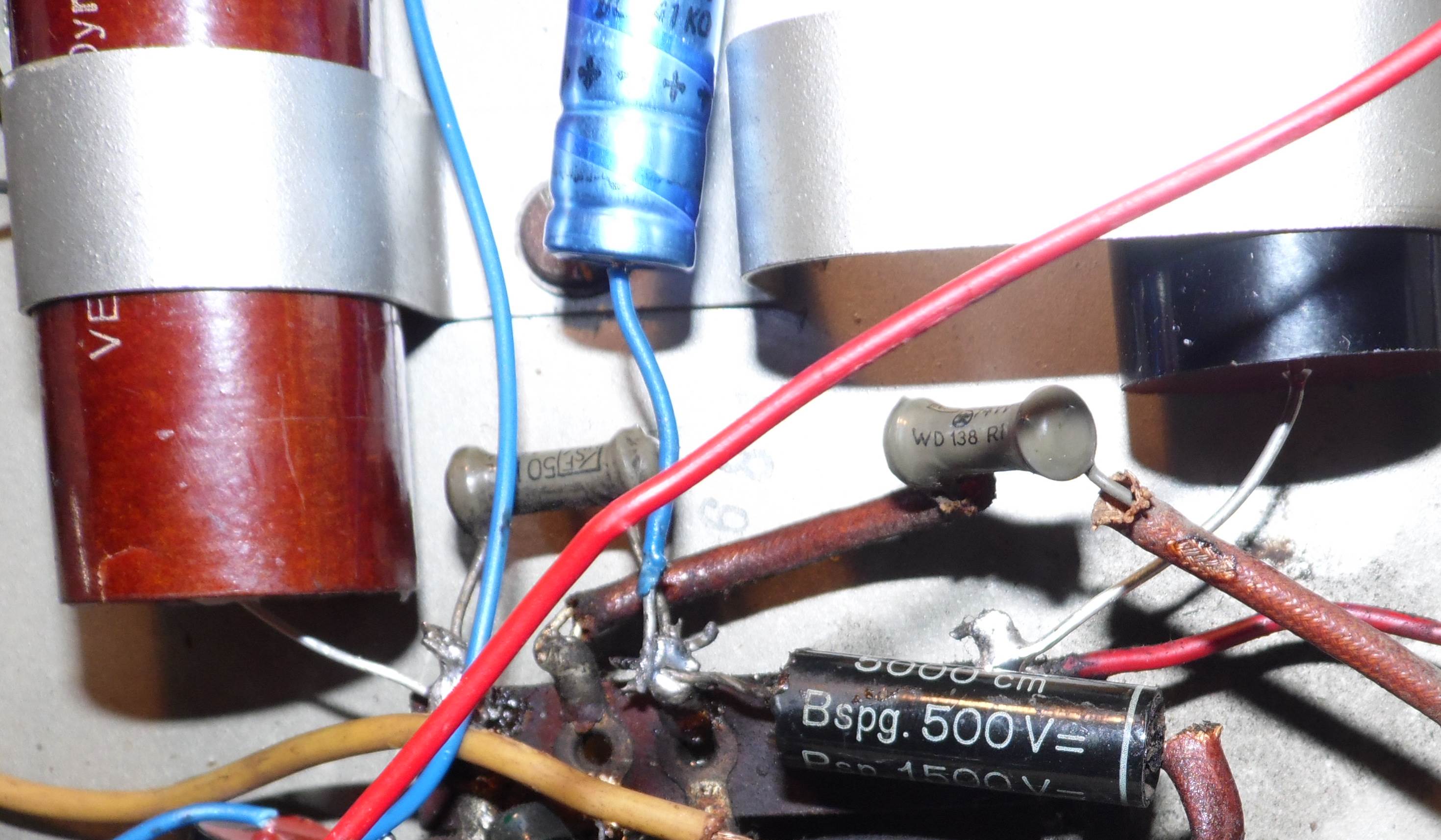

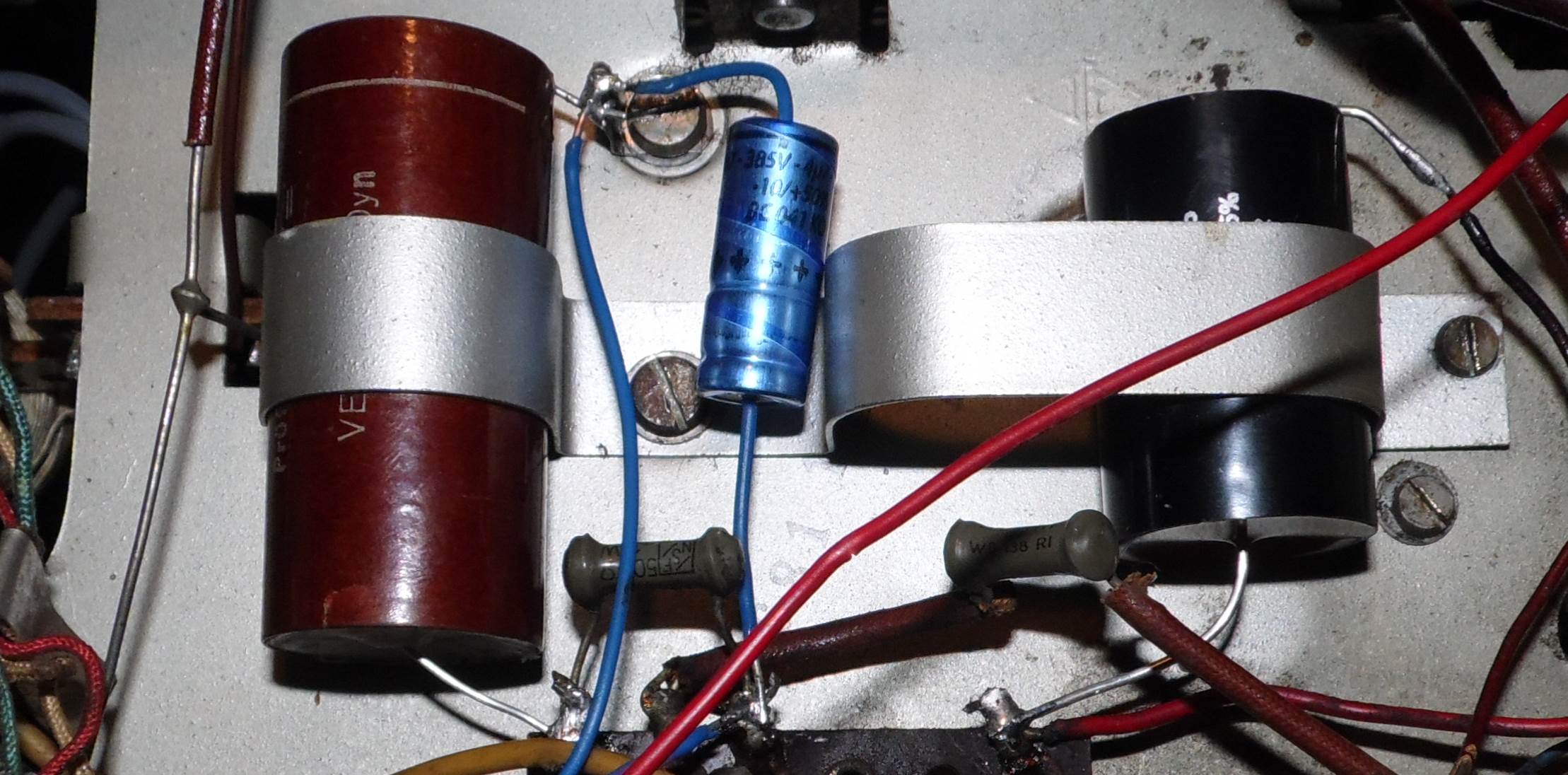

Mit dem Gehäuse war ich erstmal Zufrieden. Und es kam der Tag, wo ich die Kondensatoren bekam. Ich hatte noch einmal alles Durchdacht und dan langsam Angefangen. Wie man in den Folgenden Bildern sieht:
Als ich die Kondensatoren gewechselt hatte, war ich fast Fertig. Alles war so wie ich es mir vorgestellt hatte und ich war auf mich Stolz.
So sah dan Letzt endlich das Chassis aus:
Mit der neuen AF 7 Röhre:
Das ist die neue Spule, die ich dem VE gegönnt habe:
Das war meine Vorstellung meines Projektes. Es war mein erstes von Grundauf Restauriertes Radio dieser Bauart. Auch wen ich manchmal an mich Zweifelte, ist das Endergebnis mehr als Gut gewurden. Ich habe ein Gerät das jetzt, wieder wie ein neues Läuft. Aber all diese Herausvorderungen hätte ich nicht ohne die Hilfe des Forums geschaft.Aus diesem Grunde möchte ich mich noch einmal ganz Herzlich bei den Foren-Freunden und vorallen bei Rainer für sein tolles Kompendium bedanken, ihr seit klasse!!
