Re: Altes Radio braucht Hilfe
Hallo Ralf,

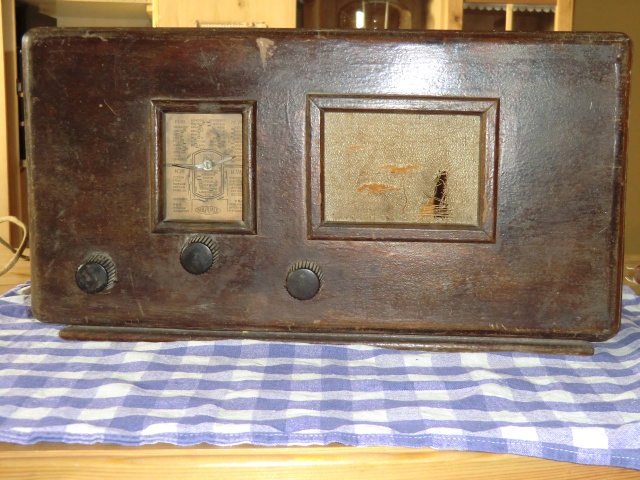

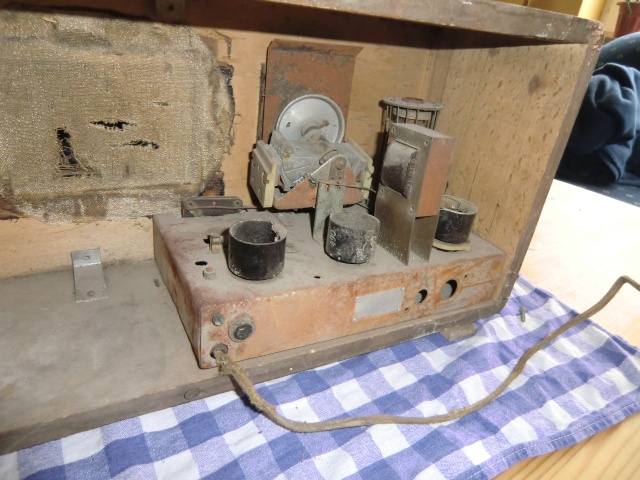

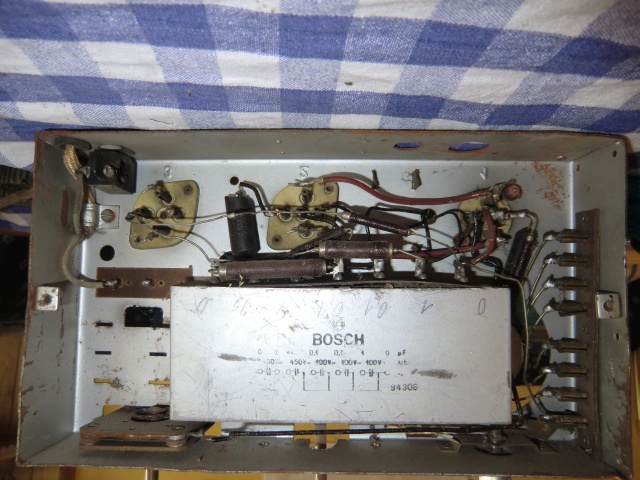

das ist ein Selbstbau-Radio, wo das Chassis eines Volksempfängers VE301W eingesetzt wurde. Der Hersteller des Chassis läßt sich nicht mehr ermitteln, da das Typenschild entfernt wurde. Eine Rückwand gibt es natürlich nicht, da es ein Bastelprodukt ist. Auf dem Volksempfänger-Chassis fehlt der Netztrafo. Schaltpläne zum VE301W lassen sich im Internet finden. Röhren: RGN354, RES164 und REN904.
Gruß
Roland
|
|
|
|
|
28.11.10 08:56
wumpus  Administrator
|
28.11.10 08:56
wumpus Administrator
|
Re: Altes Radio braucht Hilfe
Hallo zusammen,

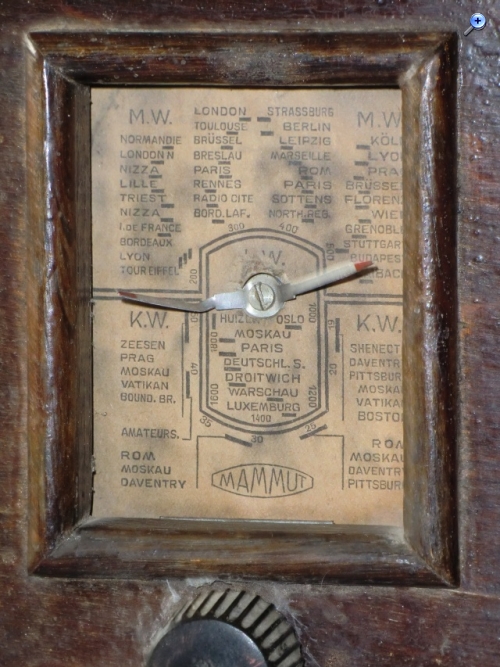

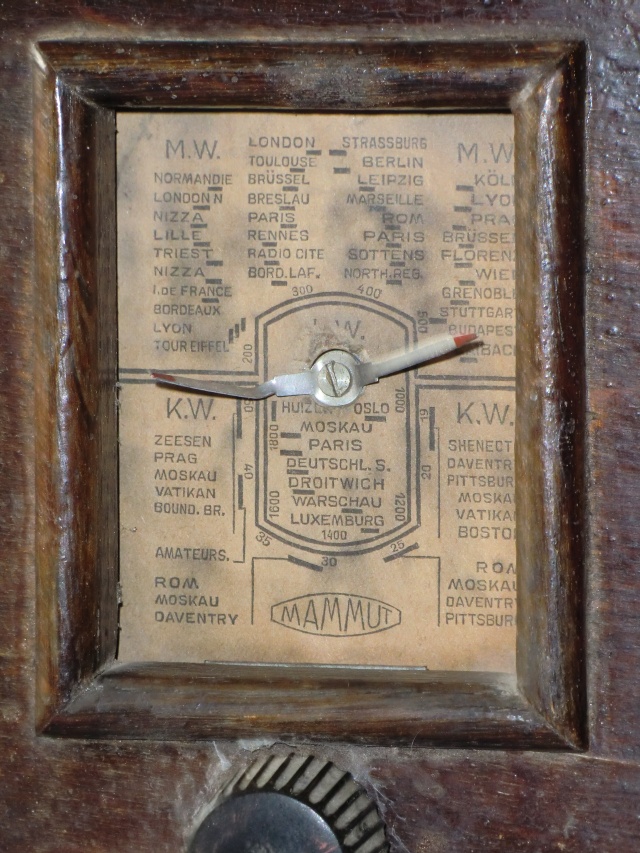

zur (wahrscheinlichen) Universal-Skala des Selbst-Umbau-Geräts: Das ist eine Kombi - 3 Wellenbereichs-Skala, die LW, MW und KW zeigt. Das VE-Chassis wird (falls der Spaulensatz nicht umgebaut wurde - ist auf den Photos so nicht zu erkennen) LW und MW haben.
Gruß von Haus zu Haus Rainer (Forum-Admin)
Möge kein Mögel-Dellinger-Effekt auftreten.
|
|
|
|
|
28.11.10 14:00
Pluspol  WGF-Premiumnutzer
|
28.11.10 14:00
Pluspol WGF-Premiumnutzer
|
Re: Altes Radio braucht Hilfe
Hallo Ralf

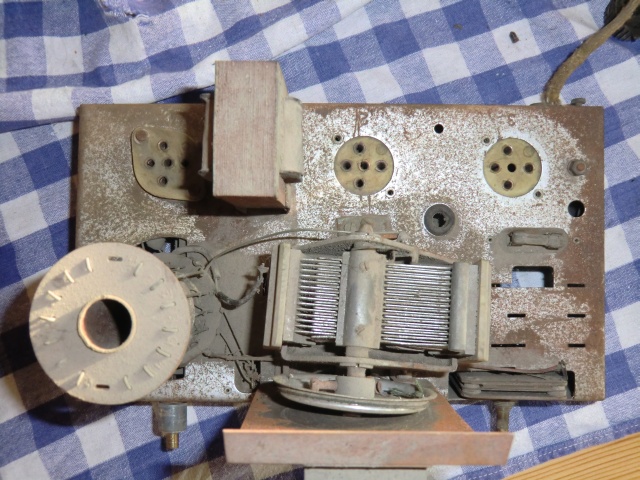

Wie schon erwähnt, stammt das "Innenleben" bzw. Chassis aus einem Voilksempfänger mit den genannten Röhren und fehlendem Netztrafo.
Die Skala dieses Eigenbaus deutet auf ein Kurzwellenbereich hin, der mit der vorliegenden Spulenanordnung nicht möglich ist.
Da es sich um einen Eigenbau handelt, kannst Du je nach Trafoergänzung auch andere verfügbare Röhren nutzen, die den erwähnten Typen gleichen. Bei artfremden Typen müsstest Du evtl. die Röhrensockel wechseln.
Sicher lassen sich auch die Originalröhren besorgen, was sicher nicht ganz billig wird.
Das Gehäuse bedarf auch einer liebevollen Restauration.
Wenn Du das möchtest, wünsche ich Dir den nötigen Spaß und Erfolg dabei.
Freundliche Grüße von Dietmar
|
|
|
|
|
|
