eben habe ich mir nochmal genauer die Endstufenplatine angesehen, und da ist mir der Fehler förmlich ins Auge gesprungen Getreu dem Motto: selbst eingebaute Fehler sind immer noch die schönsten Fehler Irgendwann ist an der Endstufenplatine mal ein Riss repariert worden. Da mir aber zwei Stellen nicht so 100%ig erschienen, hatte ich diese nach gearbeitet. Dummerweise war eine Stelle dabei, die wohl nicht repariert werden mußte und habe damit zwei Lötstellen verbunden, die nicht verbunden gehören. Brücke entfernt und der rechte Kanal funktioniert
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Ich bin nur froh, daß dadurch nicht mehr passiert ist. Und zum Erfolg, hmmmm, ist noch nicht so wirklich. UKW läuft noch nicht rund, kaum Sender mit viel Rauschen. Ich denke, da muß ich mich in den vielen Bechbüchsen, was Rank-Arena Module nennt, noch auf die Suche nach platten Elkos machen.
für eine genaue Aussage muß ich nochmal Platine mit SChaltplan vergleichen. Rank-Arena hat damals mit Bauteil-Bezeichnung und -Nummer auf der Platine gespart.
Jedenfalls war es im Eingang der Endstufe, um den BC239
Zuerst war es scheinbar der Endstufentransistor, jetzt ein BC239 in der Vorstufe... Bitte zeichne den Fehler ein, sobald es geht...
Wenn es in der Vorstufe schon ein Problem gibt, dann ist das auch in Endstufen der Fall. Eines hängt mit dem anderen zusammen, mich interessiert die Ursache des Problems...

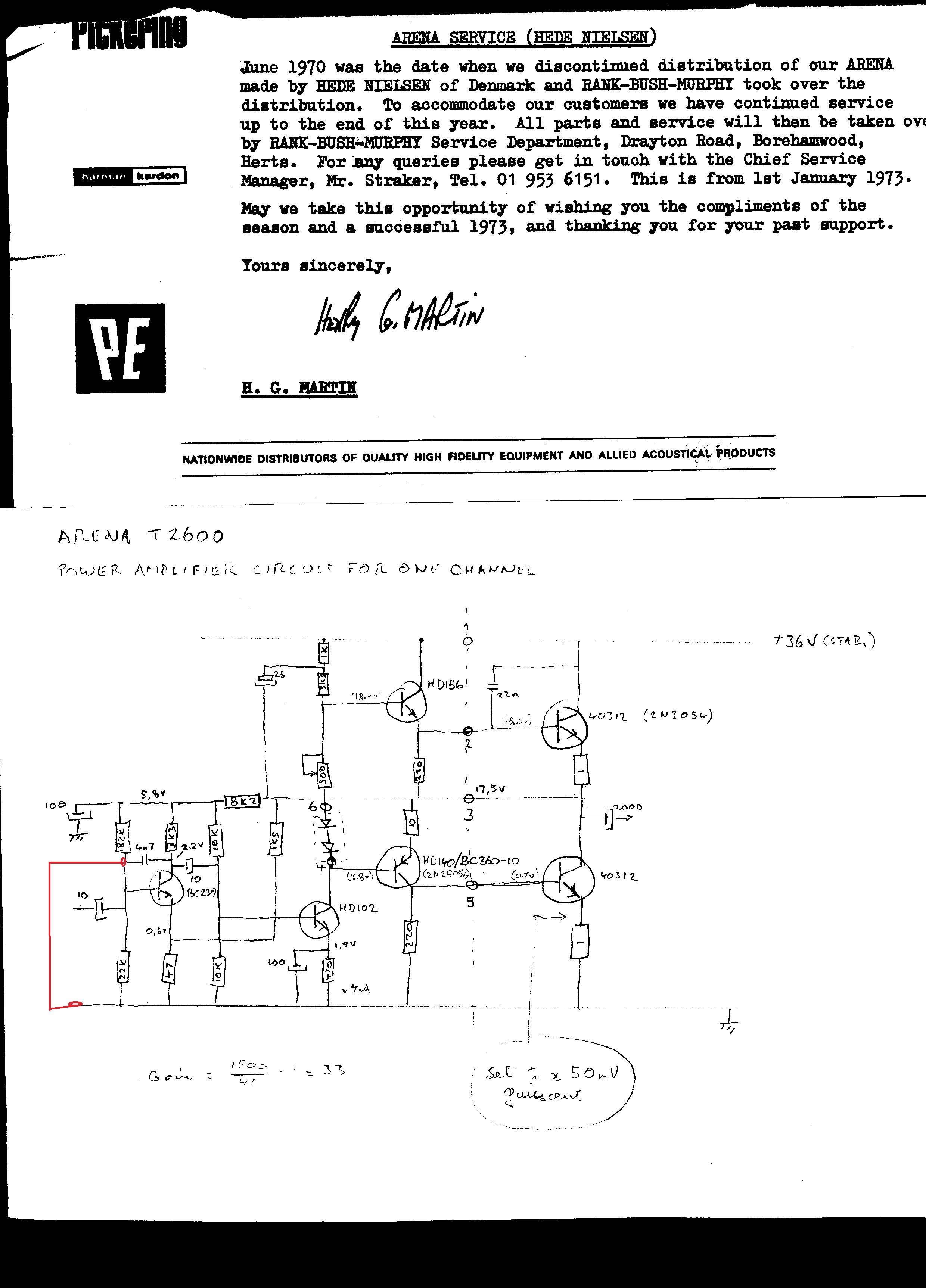

Danke für den Plan, wie Du siehst, hast Du den Eingang kurzgeschlossen (Stummschaltung)
Für nächste Reparaturen wäre es günstig, Dir einen Osszi anzuschaffen, somit könntest Du präzisere Angaben machen, wir können schneller helfen und Du ersparst Dir einen Tausch der Bauteile. Auch ist das dann "Leiterplattenschonender" und das Ziel schneller erreicht...
