vor ein paar Tagen sollte ein Rückprojektionsfernseher weggeworfen werden, und das Teil mit den Projektionsröhren konnte ich ausbauen. Sowas fasziniert mich, seit ich das erste Mal von Projektionsröhren gelesen habe.
Die Technik ist total interessant. Oben mit drei großen Linsen, aus denen die drei Grundfarben auf die Leinwand geworfen und dort zum Bild vereinigt werden. Disko!
Leider ist er defekt. Den würde ich gerne wieder flott kriegen.
Hier die Daten:
Hersteller Thomson
RP52, 52RG72J
Typ 383R /ICC9
Der Fehler ist Folgender: Beim Einschalten des Geräts hört man nur dreimal ein leises Knistern, die LED blinkt dreimal, dann ist Schluß. Manchmal habe ich auch Funken am Röhrenstecker gehabt, das ist aber nicht das Problem. Das Netzteil auf der Fernsehempfangs- Platine funktioniert nicht richtig. Alle Spannungen sind um 1/4 zu klein. Es gibt auch keine Beschleunigungsspannung.
Außerdem ist auch ein Netzteil ausgefallen, das den Verstärker für die Ablenkeinheiten versorgt. Jetzt frage ich mich, ob vielleicht das Fernsehteil erst richtig anläuft, wenn dieses Netzteil Spannung gibt. Gibt es da vielleicht noch irgendwelche Steuerleitungen, die ich übersehen habe?
Ähnliche Fehlerbeschreibungen für Thomson Geräte habe ich schon im Internet gefunden, aber nichts bringt mich da weiter.
Kennt sich jemand mit Fernsehgeräten aus, speziell Thomson? Leider gibts die Firma ja nicht mehr.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

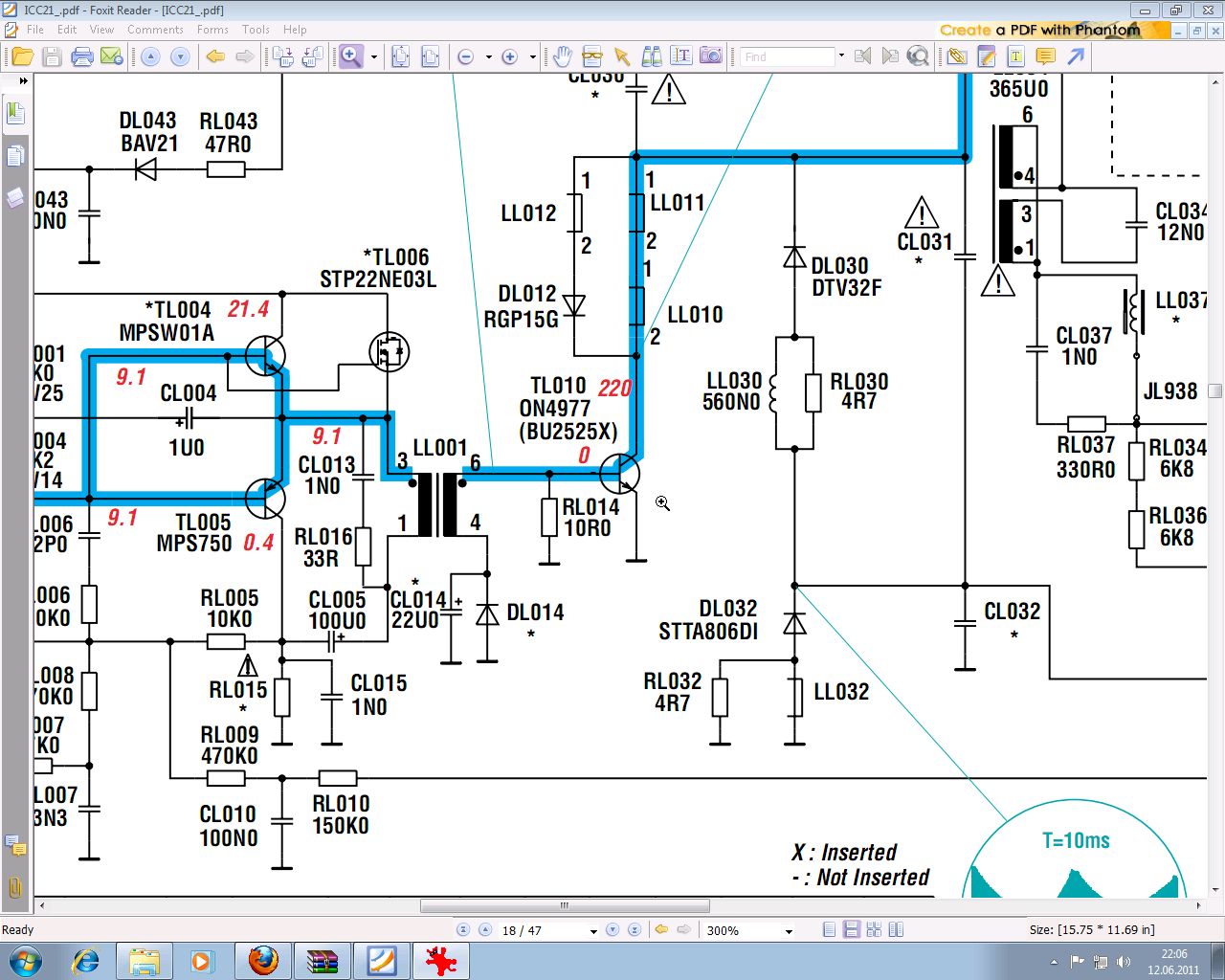

mein Thomson hat das gleiche Problem. Bei meinem Gerät ist der Transistor (im Anhang TL010) in der Horizontalendstufe defekt. Habe Dir eine Email geschickt, aber leider überlesen, dass Du ein Chassis ICC9 hast. Mein Chassis ICC21 wird wahrscheinlich nicht ähnlich sein, aber ich nehme mal an, dass auch hier der gleiche Transistor defekt ist. Ein Freund hat einen Thomson mit dem Chassis ICC19. Bei ihm war der Transistor in dieser Stufe schon zum zweiten Mal defekt. Ich glaube, das Teil ist eine Schwachstelle. Trotzdem, Google doch mal nach ICC9.
Hallo Miteinander. Beide Chassis haben einige Standard Fehler. An beiden Chassis erst einmal die Lötseite auf kalte Lötstellen überprüfen.Besonders die an den Vor und Rücklauf Kondensatoren und den Ost West Dioden.Beim ICC9 geht auch mal ganz gern der Zeilentrafo kaputt.Beim ICC19 das Vertikal IC. Auch dort unbedingt auf kalte Lötstellen schauen.Sollten sich schlechte Lötstellen unter den Kondensatoren finden, diese unbedingt auswechseln. LG Norbert
Wenn ein FS mit 15 Röhren läuft, ist der Anblick durch die Rückwand auf jeden Fall schöner und interessanter wie das Programm auf der Mattscheibe.
also bei meinem Gerät muss man schon Krakenarme haben, will man nicht alle Kabelverbindungen lösen. Wer hat sich bloss so einen Aufbau ausgedacht. Bei dem Freund von mir war auch schon die vertikal Ablenkstufe defekt. Das Hauptproblem ist aber, das Gerät schaltet sich während des Betriebs oft aus. Irgendwann kann man es dann nicht mehr einschalten. Wegen diesem Fehler hatte er es schon drei mal zur Reparatur gegeben. Wenn ich mal wieder nach Kassel komme muss ich mir das Gerät mal anschauen.
zur Reparatur dieser Chassis haben wir früher jede Menge Lötzinn gebraucht Neben kalter Lötstellen wird aber auch gern der ein oder andere Elko taub, was dann zu den hier beschriebenen Fehler führt.
Beim ICC9 ist es der CP04, beim ICC21 der CP150. Hier haucht auch gerne mal eins der RGB-ICs sein Leben aus.
