Hallo bei meinem langjährig gut funktionuckelnden SW-Fernseher komplett mit Röhren heizen nun alle Röhren nicht mehr. Spannung ist noch an den Elektrolyten. Das weiss ich weil ich dort einen Schlag bekommen habe. Deshalb habe ich mir die Safety Notes hier durchgelesen. Könnte man die Notes nicht auch in deutsch machen. Mein englisch ist nur maessig.
Sind alle Röhren defekt. Ich glaube aber die sind in Reihe? Was mache ich am besten?
Viele Gruesse Heinz
Beitragsbewertung / Message valuation:
Heinz
RE: keine Röhre heizt , 10 May. 2006 12:24
Habe ich vergessen: ich kann sehrwohl mit einem Mess-Eisen umgehen. Ich habe hier naoch aus alten Tagen ein Unigor. Kann Ohm, Volt und Ampere DC und AC messen. Heinz
Beitragsbewertung / Message valuation:
Bernhard
RE: keine Röhre heizt , 10 May. 2006 22:51
Hallo Heinz. Die Sicherheitshinweise sind oben rechts in deutsch. Ja die Heizung der Röhren war eigentlich immer als Serienschaltung. Auch mehrere Heizserienkreise gab es. Du mußt jede Röhre, auch die Bildröhre ohmmäßig durchmessen. Nur die DY im Hochspannungsteil nicht. Vergess nicht die Röhren um VHF- und UHF-Tuner. Es kann aber auch noch ein Heizvorwiderstand sein. Bernhard
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Besser als jede Röhre zu messen ist es, die Spannung im Heizkreis an den Stiften der Röhren zu messen. An der defekten Röhre wird man an einem Stift ca. 200 Volt gegen Masse messen, am anderen Stift keine Spannung.
Gut ist es natürlich, wenn man ein Schaltbild hat. dann kann man auch schön "der Reihe nach" vorgehen. Wenn kein Schaltbild vorhanden:
Im Heizkreis "am höchsten" liegt meist die PY 81 (80) , am "niedrigsten" liegen die brummempfindlichen Röhren, also die NF-Vorröhre oder die Generatorröhre des Vertikaloszillators.

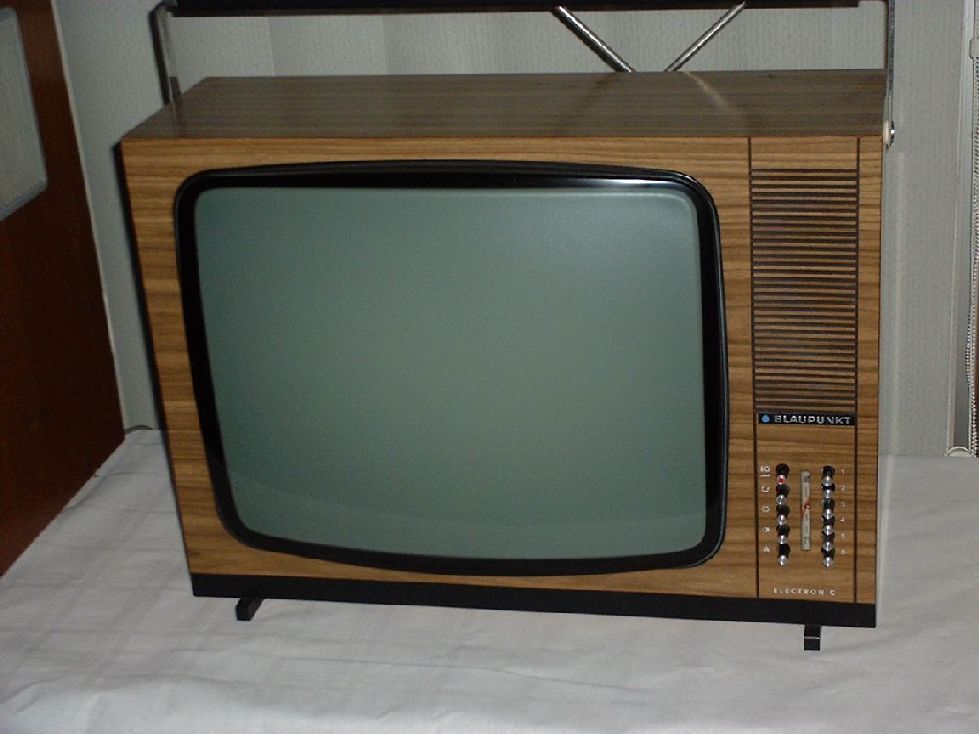

Dieses Problem hatte ich mal mit einem Telefunken SW Gerät, alles P Röhren, also in Reihe. Hatte keinen Schaltplan zum Gerät, also erstmal alle Röhren Ohmisch auf Durchgang Heizwicklung geprüft, waren alle ok, dann habe ich den Heizkreis verfolgt und gemerkt dass das Gerät einen Kap***tiven Heizkreisvorwiderstand hatte, in Form eines 5,7 Mf grossen Elkos der defekt war.Damit kann man auch wenige Röhren ohne Trafo an 220V legen.Nach ersetzen des Elkos durch einen ähnlichen ging dass Gerät wieder, aber da er nur 5,5 Mf gross war unterheizten die Röhren und dass Bild war etwas kleiner. Sollte es dass gleiche Problem sein, muss der Elko durch exakt den gleichen Wert ersetzt werden, da sonst andere Fehler auftreten , die ursächlich in der Unterheizung der Röhren liegen.Hier noch ein Bild des Gerätes.
Hallo Walter, willkommen im Forum. Mich würde bei dem Gerät interessieren, ob es auf den Rückwand einen "Nur für Wechselstrom" - Hinweis hatte? Ich frage deshalb, weil alte SW-Geräte per Fakt fast immer Allströmer waren. Durch den kapazitiven Vorwiderstand würde dass ja nicht mehr bei Gleichstromnetzen funktionieren.
MFG Rainer
Möge die Welle mit uns sein und kein Mögel-Dellinger-Effekt auftreten.
Hallo ! ich freue mich auch sehr das ich hier aufgenommen wurde Dass Gerät ist noch gar nicht so alt, ich denke ende der 70 er deshalb ist er auch nur für 220 V Wechselstrom ausgelegt. Ich habe mich übrigens getäuscht, es ist kein Telefunken sondern ein Blaupunkt gewesen. Auf wunsch und wenn ich es begreife, kann ich ja mal Bilder einstellen
Ich finde es supertoll dass Ihr als Radiofans so eine Plattform für Fernsehsammler zur Verfügung stellt,ich habe die Seiten nur durch Zufall gefunden. bin aber sehr glücklich darüber. Frohe Ostern an alle Fans der alten Technik.(passt nicht zum Thema, musste ich aber loswerden, Danke)
Hallo Walter, Ende der Siebziger, dann ist das die Lösung. Diese Kapazität-"Vorwiderstände" sind eine gute Lösung, erzeugen keine Verlustwärme. Ich hatte vor einigen Hundert Jahren einen Lötkolbenständer gebaut, der beim Auflegen des Lötkolbens einen bipolaren 2 uF Kondensator mit in Reihe legte. So wurde wurde der leistungsfressende Vorwiderstand eingespart. Ging gut, bis der 2 uF durchschlug.
MFG Rainer
Möge die Welle mit uns sein und kein Mögel-Dellinger-Effekt auftreten.
diese Größe dieses Vorkondensators war übrigens eine beliebte Rechenaufgabe, wenn es galt, die Leistung eines reellen Verbrauchers zu halbieren o.ä. So mancher kam dabei ins Schwitzen, obwohl gar keine Wirkleistung verbraten wurde.
Früher hatte ich auch einen Kondensator im Lötkolbenständer. Als der das Zeitliche segnete, wurde er durch eine Si-Diode ersetzt (halbe Leistung). Jetzt hat man ein Gerät mit Triac-Steuerung. Eine PDF-Datei (ca.50kB) für die Heizkreisberechnung mit Vorschaltkondensator wäre per PN bei mir abrufbar.
