Hallo Ingo, und alle, die es interessiert,

zum Thema 4P1L als Ersatz für RES164 habe ich mal die Diagramme vom Restbrummen ohne Empfangssignal aufgenommen.
Zum Hörvergleich sind auch noch zwei mp3-files im Anhang. Als Quelle dient mein Mittelwellensender mit mp3-Player. Als Sound dient eine historische Aufnahme des Pausenzeichens des Senders Flensburg und etwas Musik aus der Volksempfängerzeit. Vergleich mal, ob ein Unterschied zwischen der Original- und Ersatzröhre zu hören ist.
Die Aufnahmen wurden von einem VE301dyn gemacht. Das Signal wurde an der Sekundärseite des Ausgangsübertragers abgenommen.
Nach dem Röhrenwechsel wurde das Brummen nach Gehör und mittels eines Effektivwert-Voltmeters (Fluke) kompensiert.

Die Diagramme zeigen jeweils einen verzerrten 50Hz-Brummton.


Viel Spaß beim Vergleichen,

Rainer

Datei-Anhänge

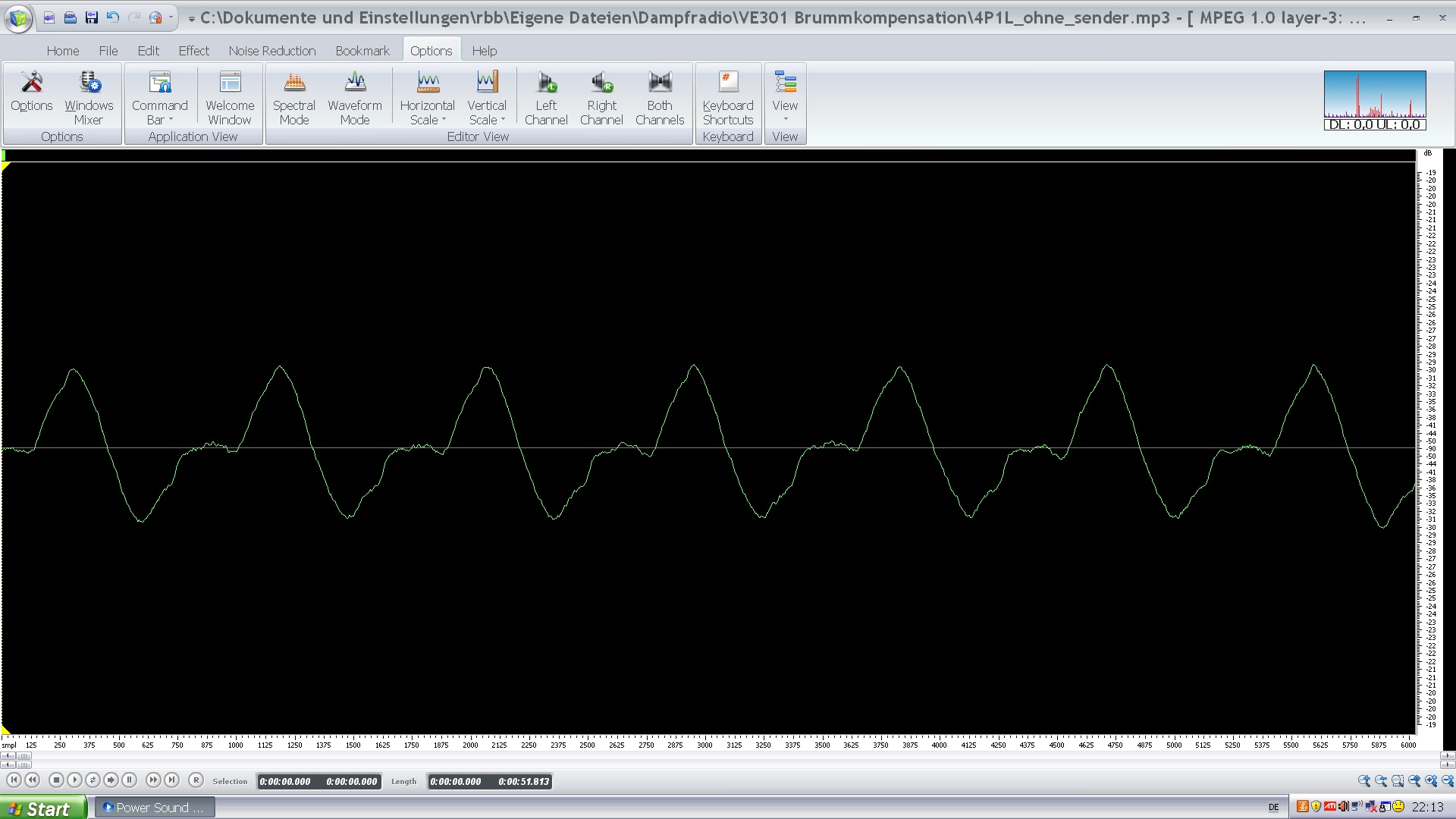

	Restbrumm 4P1L.jpg (649x) Mime-Type: image/jpeg, 315 kB

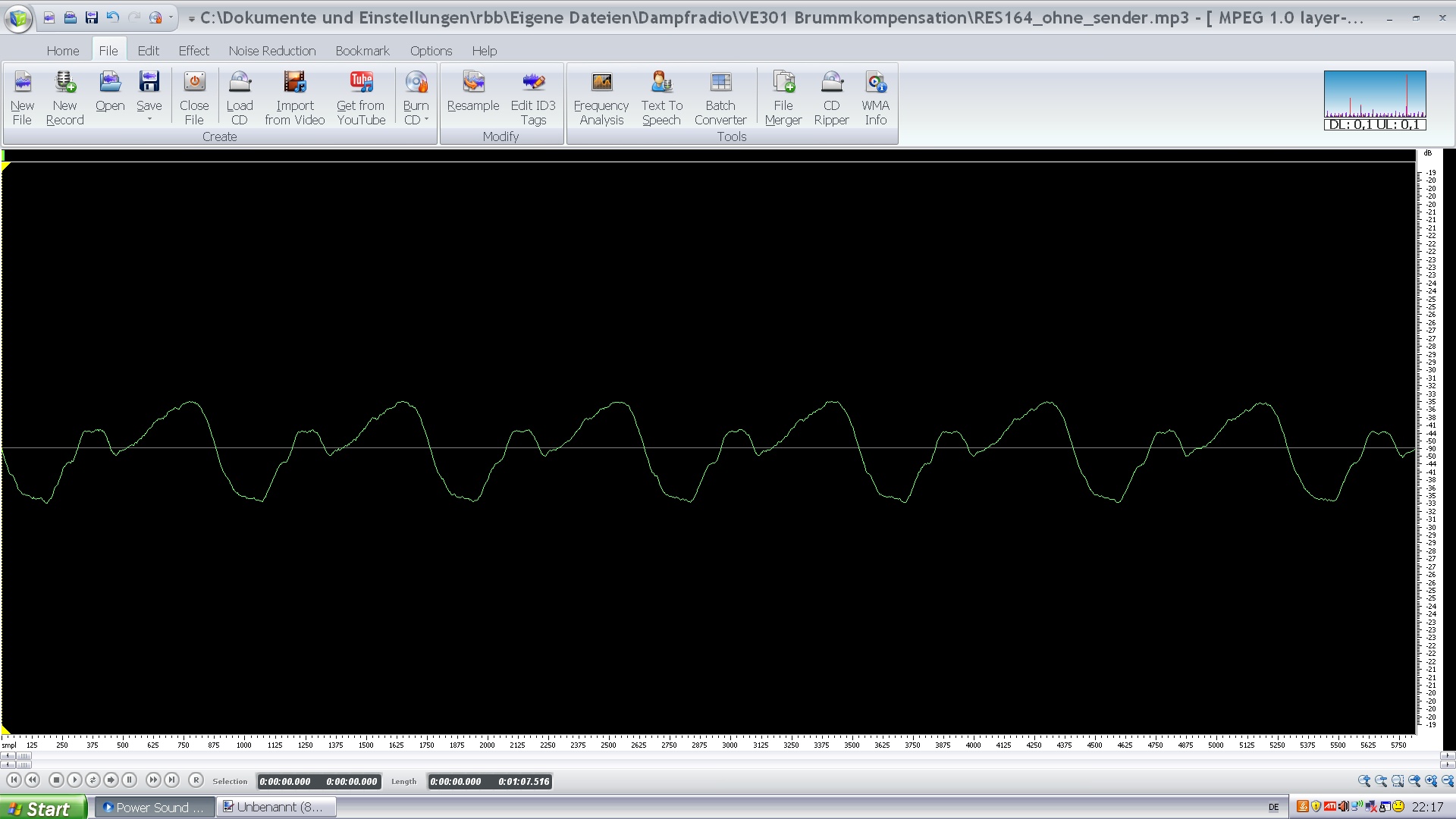

	Restbrumm RES164.jpg (604x) Mime-Type: image/jpeg, 313 kB
	VE301_dyn_4P1L(1).mp3 (594x) Mime-Type: audio/mpeg, 320 kB
	VE301_dyn_RES164(1).mp3 (561x) Mime-Type: audio/mpeg, 320 kB

Hiermit möchte ich versunkenes Wissen, nützlich beim Ersatz einer RES164 durch eine 4P1L (oder ähnliche) zutage befördern.

Im folgenden Link zum Radiomuseum wird erklärt, wie man damals den Brummton unterdrückt hat, der bei mit Netzwechselstrom geheizten Röhren auftrat: KURZFADENRÖHREN !

http://www.radiomuseum.org/r/nora_neutrodyn_k4w.html

Niedrige Heizspannung und dicke Heizfäden mit hoher Wärmeträgheit waren die Lösung, bevor man die indirekt geheizten Katoden entwickelt hatte.

Bestes Resultat beim Einsatz der 4P1L also im Parallelbetrieb der Heizfäden, analog zu den Kurzfadenröhren.
Das war also bereits das Wissen in den 20er Jahren. Eine weitere interessante Erörterung des Problems ist ebenfalls in einem Link zum Radiomuseum zu finden: http://www.radiomuseum.org/forum/40_jahre_valvo_roehren.html

Viel Spaß beim Experimentieren,

Antennow
