Danke für deine schnelle Antwort! Habe alle Verbindungen.... geprüft und alle Widerstände nachgemessen. Alles OK. Kann man die Spannungen auch messen wenn ein paar Kondensatoren fehlen? Denn den Kondensator und der Widerstand den ich gestern ausbaute sah sehr kapuut aus (Bild 2 von gestern) sowie andere im Chassis. Die Kondensatoren die in Teer eingegossen sind, was ist das überhaupt für eine Bauart (Elko,Keramik....) ? Denn die kaputten Dinger würde ich gerne gegen neu tauschen. Und was heißt G1
Hoffe ich hab dich nicht zu viel gefragt
mfg Thorsten
Alte Röhren soll niemand zerstören !!! (Dietrich Drahtlos)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
dann prüfe die Kondensatoren – vor Allem die teervergossenen (Papierkondensatoren) auf ihren Isolationswiderstand – das muß aber mit der angegebenen Betriebsspannung geschehen. Im einfachsten Fall mit der Anodenspannung des Gerätes – eine Glimmlampe, ein 500kOhm Widerstand und den zu prüfenden Kondensator in Reihen an die Spannung schalten - die Glimmlampe muß je nach Kapazität früher oder später verlöschen – bleibt sie an , ist der Kondensator zu wechseln. Das gilt aber nur für kleine Werte bis etwa 0,5µF.
G1 heißt Gitter 1 , das ist das Steuergitter.
Hatte noch vergessen - die zwei großen 4µF sind Elkos und auf jedem Falle zu ersetzen ehe Du anfängst.
Teste das erst mal soweit .
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Habe die Kondensatoren und natürlich auch die Teervergossenen überprüft uns siehe da 3 kaputte Papierkondensatoren + 2 kaputte Widerstände.
Leider habe ich genau diese Kondensatoren mit deren Kapazität nicht auf Lager. Unter der Seite **antikradio_restored**] werden Kondensatoren verkauft aber leider keine teervergossenen sowie Widerstände.
Wo kann man solche Teervergossenen (Papierkonensatoren) sowie Widerstände kaufen ? Oder verwenden Sie einen anderen Kondensatoren Typ statt dem Papierkondensator.
Danke im Voraus für Ihre Bemühungen! Und einen guten Rutsch ins neue Jahr.
mfg Thorsten
Hallo Thorsten, Links auf gewerbliche oder auf werbefinanzierte Seiten sind nicht zulässig. Der Link wurde deshalb von mir gelöscht. Ein gesundes neues Jahr. Mit vielen Grüßen. Wolfgang, Mitmoderator
Alte Röhren soll niemand zerstören (Dietrich Drahtlos)
Als Ersatz für die teervergossenen Kondensatoren sind nur moderne Bauformen erhältlich. Da diese von der Baugröße her kleiner sind, kann man sie in den alten Hüllen verstecken. Beachtet werden muß die Kapazität, die Spannungsfestigkeit und die Bauform. Das gilt gleichermaßen für Widerstände, die eine entsprechende Belastbarkeit haben müssen.
zur Ergänzung , was Wolle sagt : für einen 5nF kannst Du auch 4,7n oder 6,8n nehmen und um erst mal die Schaltung zum Funktionieren zu bringen , kannst Du da erst mal verschieden Kondensatoren , die Du hast zusammenschalten - für dieses Beispiel meinetwegen 2x 3,3n parallel - eventuell passen die Zwei sogar in die alte Hülle.
Du mußt Dir klar sein was Du willst. Restaurieren, also den originalen Zustand erhalten und zur Not zumindest die Optik zu bewahren , also neue Cs in alte Hülle. Oder nur Reparieren, also Defektes gegen Neues tauschen.
dann auch erst Mal einen Guten Rutsch ins Neue Jahr Bernd
erwähnenswert wäre noch, daß die Ersatz-Kondensatoren mindestens die gleiche oder - besser - höhere Spannungsfestigkeit aufweisen müssen!. Beispiel: alter Kondensator 500Volt - neuer Kondensator (nach heutiger Norm) 630Volt. Besonders bei alten 350-Volt-Elektrolyt-Kondensatoren ist die Grenze wegen der heute üblichen Netzspannung von 230-245(!)Volt schnell erreicht oder gar überschritten. Diese sollten mit 450Volt-Typen ersetzt werden. Wie das Ergebnis einer Elko-Restaurierung aussehen kann ist im Thread über den VE301 dyn GW zu sehen. Über die Vorgehensweise werde ich noch einen eigenen Beitrag verfassen und demnächst hier vorstellen, mit Bildern versteht sich.
ich glaube ich bin zu blöd für Kondensatoren und Widerstände bestellen. Habe bei Mercateo reingeschaut und einen 300 pF Folienkondensator gefunden nur haben sie keinen 100pF Folienkondensator mit einer Spannung von 500V wie ich es brauche und bei den Widerständen kenne ich micht nicht aus welchen ich brauche (End-,Drahtwiderstand....)
Gibt es überhaupt eine Firma die diese Kondensatoren hat oder anneherungsweise das man die Parallel schalten kann? Wo bestellt Ihr überhaupt die ganzen Kondensatoren und Widerstände ? Ich möchte nur das der Radio (VE) läuft die Optik kommt danach (zu MB-Radio's Frage)
Und danke für die ganzen Antworten
mfg Thorsten
Alte Röhren soll niemand zerstören (Dietrich Drahtlos)
endlich, habe die Kondis bekommen und auch prompt eingebaut und dabei mit meinem neuen Kapazitätsmeßgerät festgestellt das der Kondensatorblock 0,1uF ; 0,1uF und 0,2uF kaputt ist.
Gott sei Dank habe ich Ersatz dazu, nur weiß ich leider nicht wie der Kondensatorblock geschalten ist. Es sind darin 3 Kondensatoren enthalten, es kommen aber auf beiden Seiten nur zwei Anschlüsse heraus?

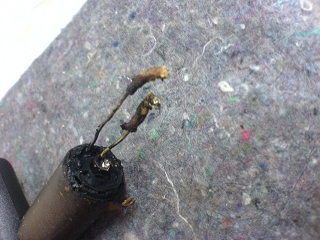

Sind zwei von denen Parallel geschaltet oder wurde an dem Kondensatorblock Herumgepfuscht? Habe mal ein Bild davon gemacht, natürlich nach dem entfernen des Teers. Am Schaltplan jedoch sind die 3 Kondis extra verbaut und angeschlossen. Darf man die extra verbauen und anschließen?
Danke im Voraus mfg Thorsten
Alte Röhren soll niemand zerstören (Dietrich Drahtlos)
