aha......zwei mal Jürgen und Wolle....Danke für die Tipps. Nein im Backofen lieber nicht das gibt mit Sicherheit ein Problem
Ich habe im Hobbyraum einen kleinen zwei Platten Herd mit dem ich zum Löten z.B. Kupferblech ( vor ) erwärmen kann. Damit werde ich vorheizen, den Rest macht sicherlich der Heiluftföhn.

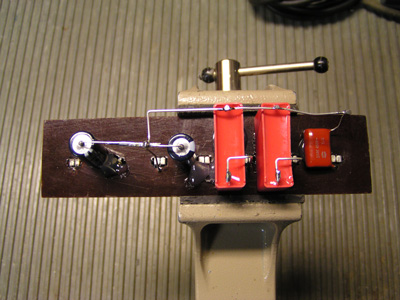

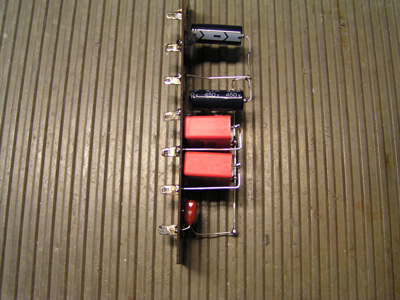

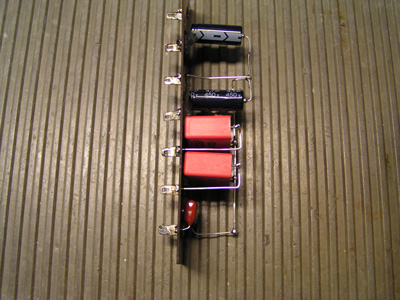

Das benötigte Material ist fast vollständig vorhanden, es fehlt noch das C für die Netzleitung mit X-Kennung ( Phase gegen Neutralleiter ) und noch etwas Ballistol Öl um den Drehko leichtgängig zu bekommen. Der Antrieb dreht auch die Skala nicht mehr richtig, aber da war ja ein Hinweis im Forum mit dem O-Ring als Hilfe. Mal sehen ob das so funktioniert. Habe zwischenzeitlich das Netzkabel getauscht, wobei ich festgestellt habe das auch der Netzschalter nicht mehr richtig schaltete. Habe das Teil ausgebaut und, da er ja vernietet ist, mal aufgebohrt. Leider ist die Feder gebrochen und eine Kontaktrolle ist total verbrannt. Ich habe zwar noch einen zweipoligen gleicher Bauart hier, leider hat der einen Metallknebel, dass wollte ich dann doch nicht trotz Original Pertinax Zwischenlage ( Scheiben ) riskieren und habe mir einen passenden bei die Fa. B...... bestellt. Ich werde es dann auch so machen mit der Siebkette wie der Vorschlag hier im Forum und die Platine dann Kopfüber in das Gehäuse hängen und mit Vergußmasse abschließen. Also....bis jetzt ist noch nichts Aufregendes geschehen. Werde weiter berichten. Bis dann Gruß Manni
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

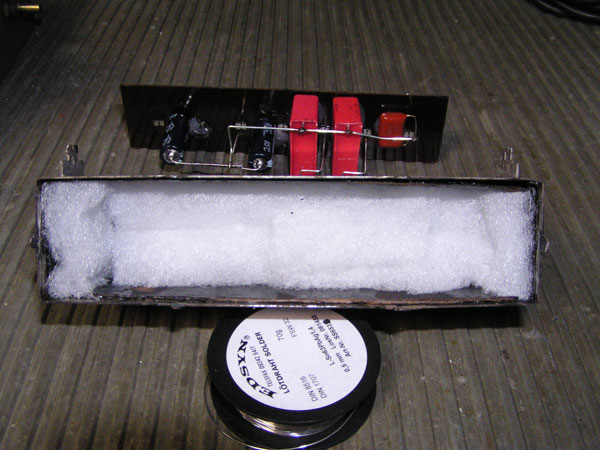

das sieht ja schon recht viel versprechend aus - Respekt! Das Vergiessen in Harz halte ich jedoch für weniger empfehlenswert. Was, wenn wieder einmal ein Kondensator den Dienst quittiert? Da kommt dann um so mehr Arbeit auf Dich zu. Deshalb schlage ich Dir vor, den Hohlraum z.B. mit preiswerter (schwer entflammbarer) Filtermatte auszufüllen. Gibt´s im Baumarkt, Stichwort "Dunstabzugshaube" !
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
Hallo Jürgen, na, dass ist mal ne prima Idee Habe auch schon an eine irgendwann mal anstehende Reparatur gedacht. Epoxydharz läßt sich ja doch sehr schlecht wieder entfernen.
Mal sehen ob die " bessere Hälfte " nicht noch Ersatzteile für die Abzugshaube gebunkert hat, da werde ich dann etwas abschnippeln

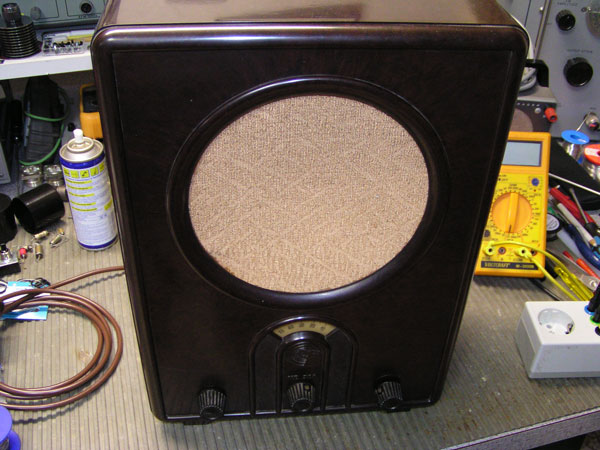

Juhuuuuuu....er läuft......ehem..... er spielt wieder.

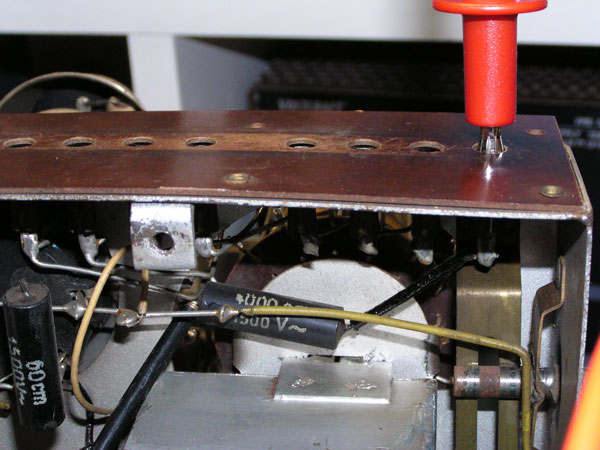

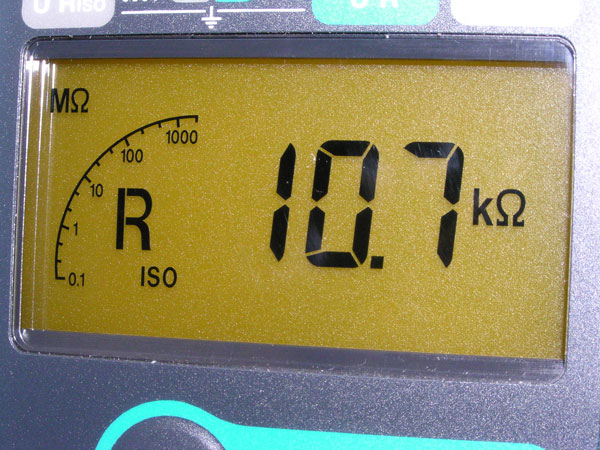

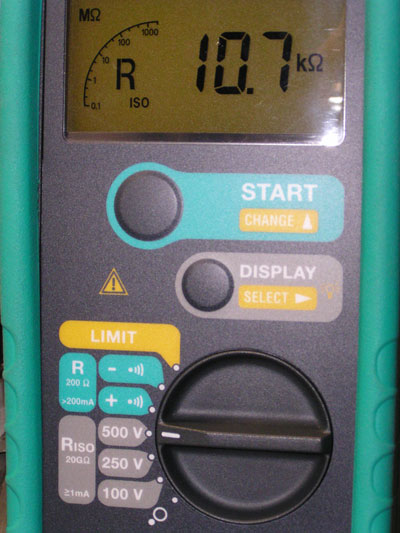

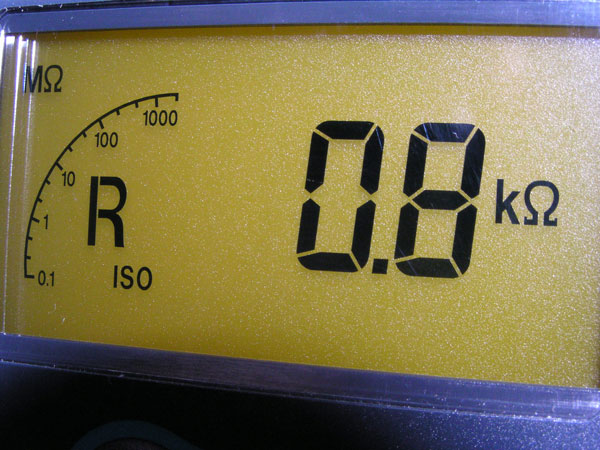

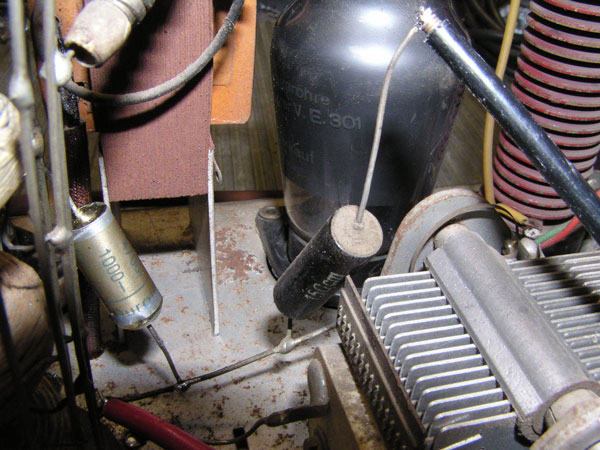

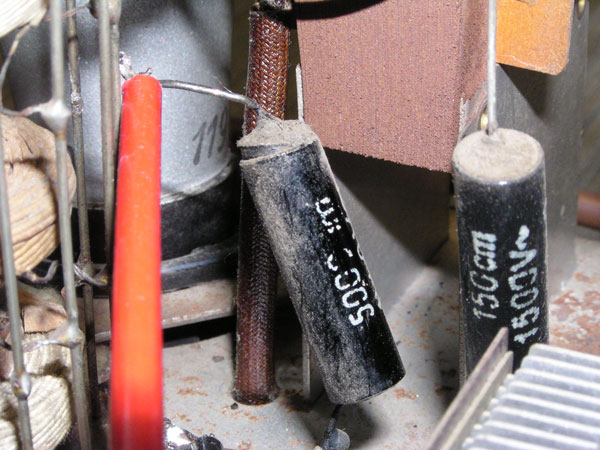

Nachdem soweit alles wieder eingebaut war und noch zwei C's ersetzt wurden, habe ich zur Sicherheit die Röhren gezogen und mit der linken Hand in der Tasche mal eingeschaltet und dabei die Stromaufnahme sowie die Anodenspannung " im Auge " gehabt.....war soweit alles ok. Danach noch die Sockelkontakte mit einem Glasfaser Stift gereinigt, Röhren hinein und mit dem Regeltrafo langsam hochgeregelt. Dann Antennen quer durchs Zimmer gespannt, Erde bis in die Zimmer Ecke gelegt und dann.....quiiitsch....quuuuitsch beim abstimmen auf KW.....na das war ein Moment einfach schön Meiner besseren Hälfte hat es wohl nicht so zugesagt, sie hat sich gleich verzogen Ja, ich hätte nicht gedacht das ich so schnell zum Erfolg komme, aber Dank Eurer Hilfe war das kein Problem. Zwei kleine Probleme habe ich tunlichst vor dem Einschalten beseitigt. Beide C's ( Antennen / Erde ) waren sicherlich ein Sicherheitsrisiko und hätten längeren Betrieb nicht überlebt, siehe beigefügte Bilder. Der 150pF sowie der 60pF waren für ihr Alter noch ok.

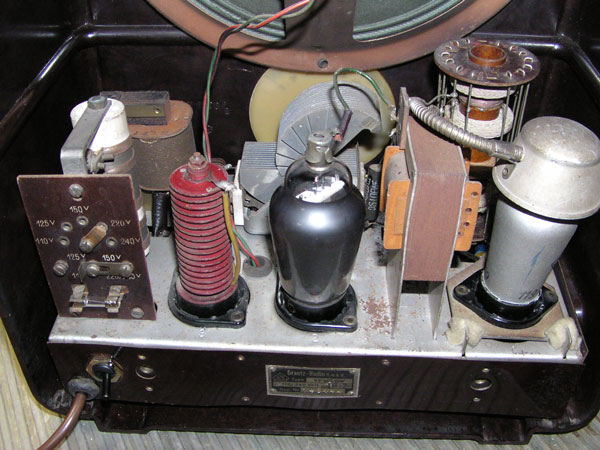

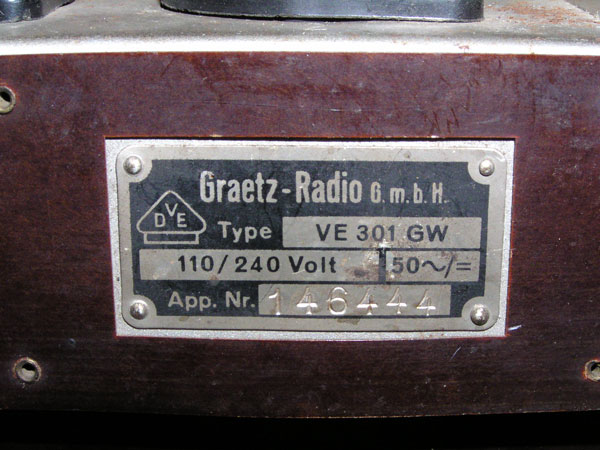

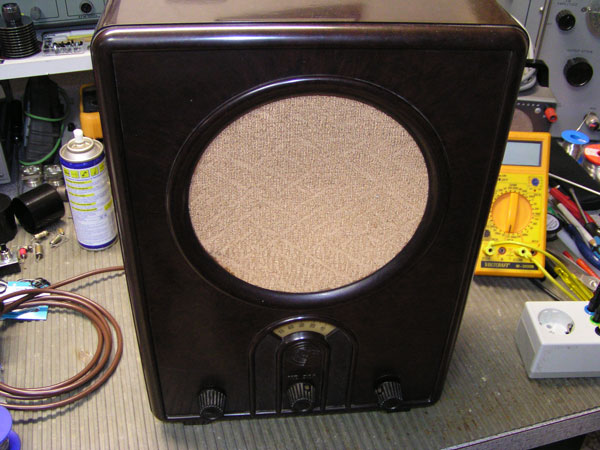

Alles in allem für mich eine schönes Erlebnis, für Euch sicherlich " tägliches Brot " Ich bedanke mich nochmal und sehe mit Freude dem nächsten Projekt entgegen....mal sehen was es wird. Anbei noch einige Bilder.
von Deiner überschwänglichen Freude kann man ja geradezu mitgerissen werden! Aber prima, daß der VE wiederbelebt ist. Diese gelungene Reparatur ist doch sicherlich nun auch ein Ansporn, demnächst ein weiteres Gerät zu kurieren, oder? Viel Freude beim Radiohören wie zu Ops´s Zeiten und noch jede Menge weitere schöne Reparatur-Erfolge. Und wenn irgendwo einmal wieder etwas "klemmen" sollte werden wir Dir natürlich mit Rat und Tat zur Seite stehen!
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)

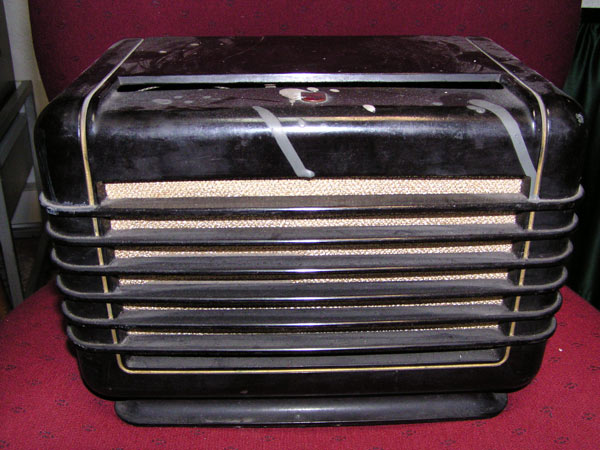

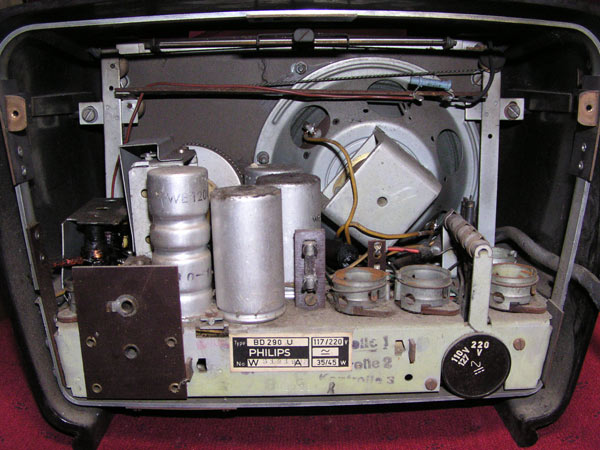

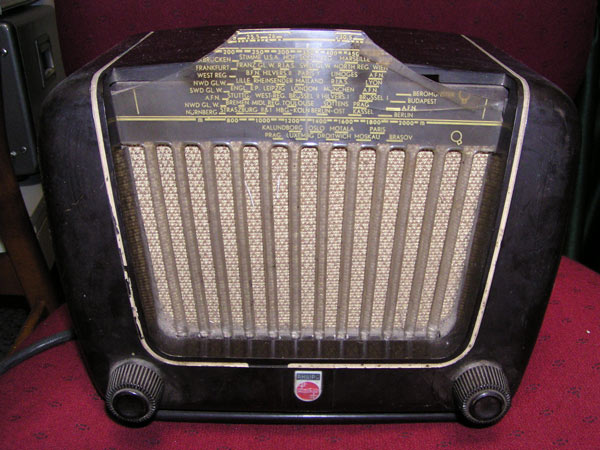

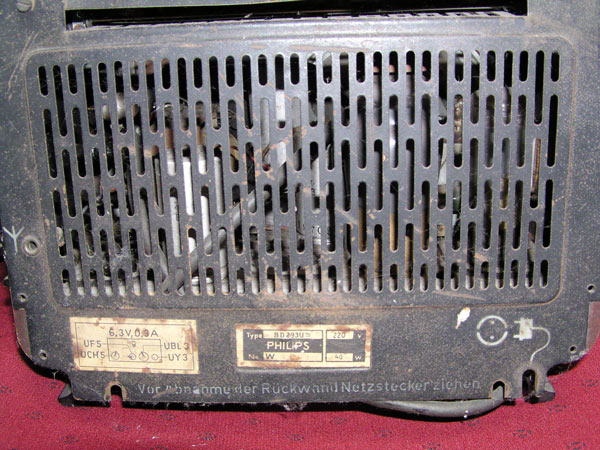

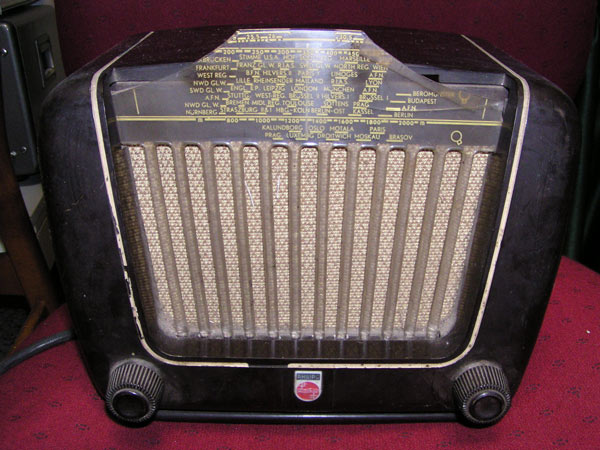

Hallo Jürgen, ja....natürlich Ansporn. Ich freue mich über die gelungene Reparatur und habe heute auf einem Flohmarkt zu günstigen Konditionen zwei Philips Empfänger, die sich allerdings in einem sehr schlechten Zustand befanden, erstehen können. Die beiden standen ganz verlassen neben einer Menge Kinderspielzeug einfach so im Dreck Kurzentschlossen und eure Hilfe im Hintergrund habe ich die beiden dann doch mitgenommen. Es handelt sich nach Typenschild um einen BD290U sowie um einen BD293U, beide ohne bzw. mit defekter Skala. Ich habe schon eine wenig gestöbert und konnte erkennen das es ohnehin bei den Geräten Problemen mit der Einsteckskala gegeben hat. Bin zwar jetzt sicherlich im falschen Unterforum, trotzdem noch eine kurze Frage....ist es möglich an Einsteckskalen zu kommen oder ist das in der heutigen Zeit nicht mehr möglich? Diese Frage ist sicherlich ausschlaggebend für den Anfang einer Reparatur bzw. Restauration der Geräte. Wenn Du eine Idee hast.... Bitte um eine Info..... Anbei noch vier Bilder von den beiden.
hierzu kann ich Dir nur den Tipp geben, weitere Flohmärkte, Sammlerbörsen oder Internet-Auktionen zu besuchen/beobachten. Hier ist Beharrlichkeit, Geduld und Spucke erforderlich. So suche ich z.B. seit über einem Jahr passende Drehknöpfe zu einem Radio meiner Sammlung. Und wenn mich diese Nacht der Schlag nicht trifft, wer weiß...
MfG Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
Hallo Jürgen, also vielen Dank nochmal, ich werde versuchen die fehlenden Skalen zu bekommen. Wenn dir mal etwas " über den Weg " laufen sollte, bitte ne Info an mich das wäre prima. Möglicherweise kann ich dir ja auch mal weiterhelfen.
Also bis dann mal hier bei WGF, möglicherweise in einem anderen Unterforum.
