1) Wie stark ist das Brummen? Leise, laut, sehr laut? Das Brummen ist nicht wirklich laut, gerade wahrzunehmen, sprich leise 2) Was schließt Du an? Drahtantenne und Erde? Ja, Antenne und Erde 3) Kannst Du beim Anziehen der Rückkopplung ein Pfeifen / Quitschen hervor rufen? Gepfeife und Gequitsche kann ich eindeutig hervorrufen 4) Kannst Du mit der Fingerbrummprobe am Steuergitter der RES164 ein lautes Schnarren hervorrufen? Leider nicht! 5) Kannst Du mit der Fingerbrummprobe am Steuergitter der REN904 (Audion) ein lautes Schnarren hervorrufen? Ja, funktioniert 6) Sind die Kontakte des Wellenumschalters in Ordnung? Ja 7) Hörst Du ein Kracheln, während Du Antenne oder Erde in die entsprechenden Buchsen steckst? Ja 8) Kannst Du mit einem Vergleichsradio am Tage bei Dir auf LW oder Mittelwelle Radiosender hören? Ja
ad Nobby: Danke für den bereitgestellte Netzteilplan, sieht alles in Ordnung aus!
ad Jürgen: Habe alle Lötstellen so gut wie möglich kontrolliert, keine Fehler gefunden!
So, und jetzt kommt das Beste, wie ich das gerät eingeschlaten habe, um die Brummprobe auszuprobieren, war plötzlich ein Sender zu hören!! Sofort voller erstaunen den Drehko weiter gedreht und noch einer, deutlich zu hören! Kann es mir nicht erklären warum ich auf einmal etwas empfange, aber ich bekomme Sender rein Das einzig störende ist vll. die Rückkopplung, die anfangs überhaupt nicht funktioniert, dann plötzlich die Lautstärke verstärkt, wobei man dabei nur sehr sehr langsam drehen darf und diese sehr empfindlich ist und dann nur mehr pfeifen und quitschen zu hören ist! Und eben das die Brummprobe an der RES164 nicht erfolgreich war.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Vermutlich gab es in der Peripherie der RES 164, an deren Fassung, ein Kontaktproblem. Möglicher Auslöser ist evtl. der Gitterableitwiderstand. Dieser wurde bereits als evtl. Ursache genannt. Je nach Bauart der Widerstände gibt es die bekannten Kappenfehler bzw. Anschlusskorrosion, die vom Alter der Bauteile begünstigt nicht selten auftreten können. Vielleicht kannst Du diesen bei Bedarf durch einen neuen bzw. intakten Widerstand ersetzen.

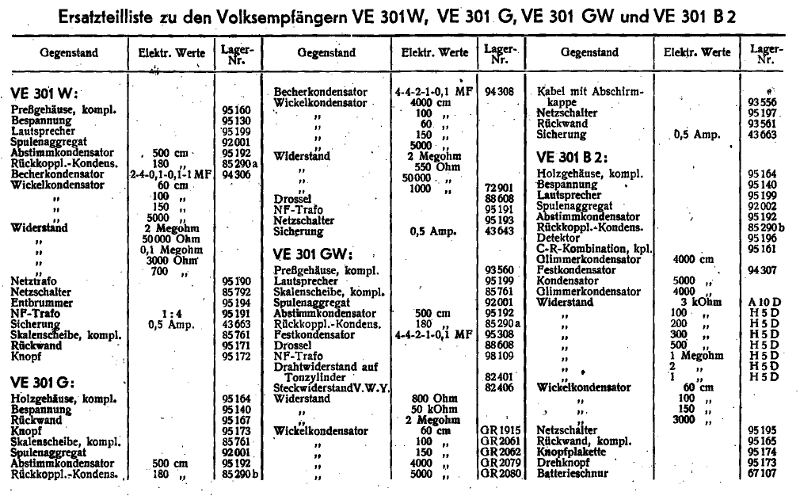

Dann ist ja alles super. Das einzige was mir da noch einfällt wären Röhrenfassung, Lötstellen, Kabel und der 150 cm (pf) Kondensator am Gitter der RES 164. Ich versuche den Fehler zu reproduzieren durch vorsichtiges Bewegen der angefassten Bauteile. Das mit dem Netzteil hatte ich gezeigt, weil es oft und mir auch schon passiert ist, das bei der halbautomatischen -g1 Erzeugung vergessen wird das nicht alle NT-Elkos mit minus direkt an Gerätemasse kommen. Beim VE ist zu diesem Zweck der 700 vorgesehen. Für alle Fälle ist hier die Ersatzteilliste mit Best. Nr.
Hi, das Gerät scheint wieder zu funktionieren, unabhängig ob ich mit dem Finger auf dem Steuergitter bin. Gestern konnte ich den Sender einwandfrei abstimmen bzw. so dass ich ihn einwandfrei hab hören können, leider habe ich heute keinerlei Empfang, d.h. habe nur einen Sender sehr schwach und verrauscht hören können... Kann es sein, dass der Empfang Wetterabhängig ist? Gestern, Regen -> Guter Empfang; Heute, schönes Wetter -> schlechter Empfang, eigenartig... Widerstände wurden, nochmal zur Klarstellung, alle kontrolliert und falls nötig getauscht! Und Danke für die Ersatzteilliste
Anmelden
Das einzige was mir da noch einfällt wären Röhrenfassung, Lötstellen, Kabel und der 150 cm (pf) Kondensator am Gitter der RES 164. Ich versuche den Fehler zu reproduzieren durch vorsichtiges Bewegen der angefassten Bauteile.
