unbekanntes Bauteil

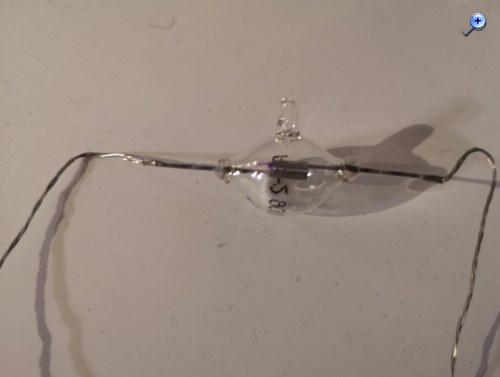

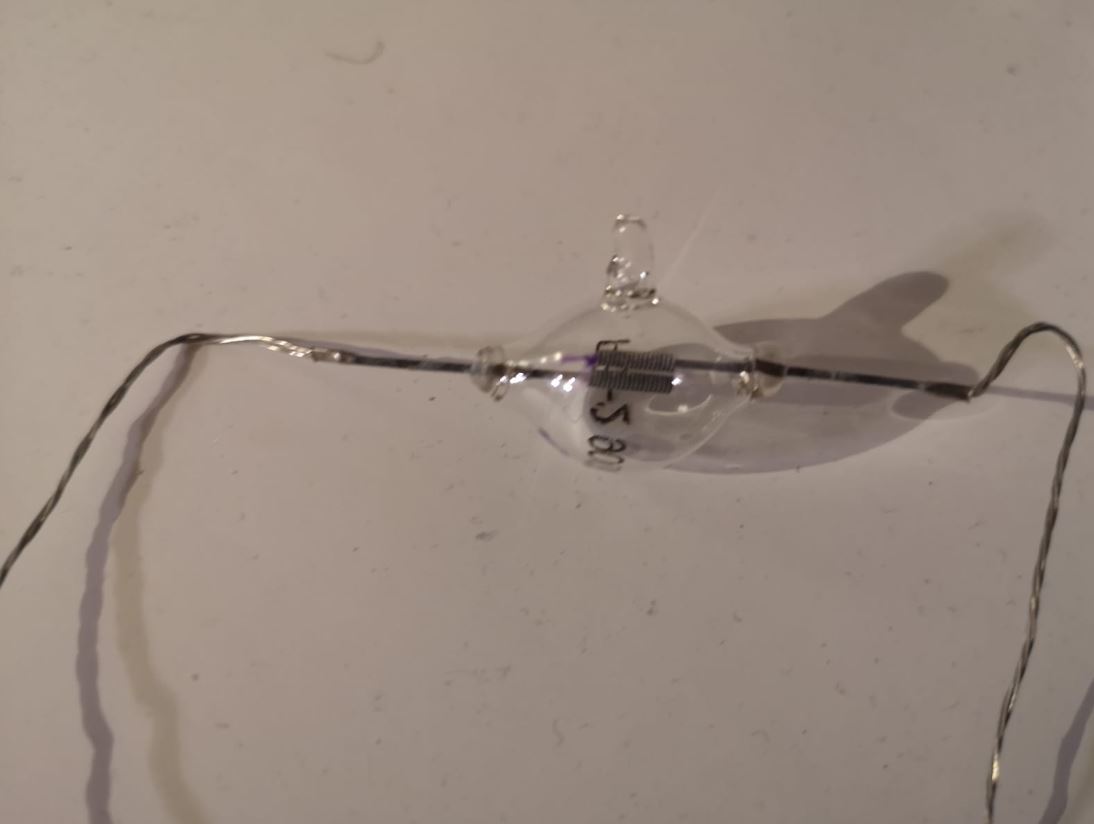

dieses schöne Radiobauteil ist ein ???



lG Martin

Datei-Anhänge
0815.JPG 0815.JPG (304x)

Mime-Type: image/jpeg, 41 kB

APo66 gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
31.12.20 15:51
APo66

500 und mehr Punkte

31.12.20 15:51
APo66

500 und mehr Punkte

Re: unbekanntes Bauteil

Hallo
Hab ich noch nie gesehen.
Hat etwas von einer Glimmlampe.

LG
Andreas

Die Realität, entspricht nicht meinem Naturell.

31.12.20 17:05
HB9

500 und mehr Punkte

31.12.20 17:05
HB9

500 und mehr Punkte

Re: unbekanntes Bauteil

Hallo Martin,

hat das Ding nur zwei Anschlüsse oder sind die abgehenden Litzen vierpolig?

Bei zwei Anschlüssen würde ich sagen, dass das eine Glimmlampe ist, die z.B. für Spannungsstabilisierung oder zur Erzeugung von Sägezahnschwingungen genutzt wird.

Nachtrg: Es könnte auch ein Überspannungsableiter (mit Gasfüllung) sein, z.B. für die Fokussierspannung in einem Fernseher.

Gruss und ein gutes neues Jahr

HB9

Zuletzt bearbeitet am 31.12.20 17:09

31.12.20 17:41
Martin.M

500 und mehr Punkte

31.12.20 17:41
Martin.M

500 und mehr Punkte

Re: unbekanntes Bauteil

HB9:
Es könnte auch ein Überspannungsableiter (mit Gasfüllung) sein, z.B. für die Fokussierspannung in einem Fernseher.

hallo,

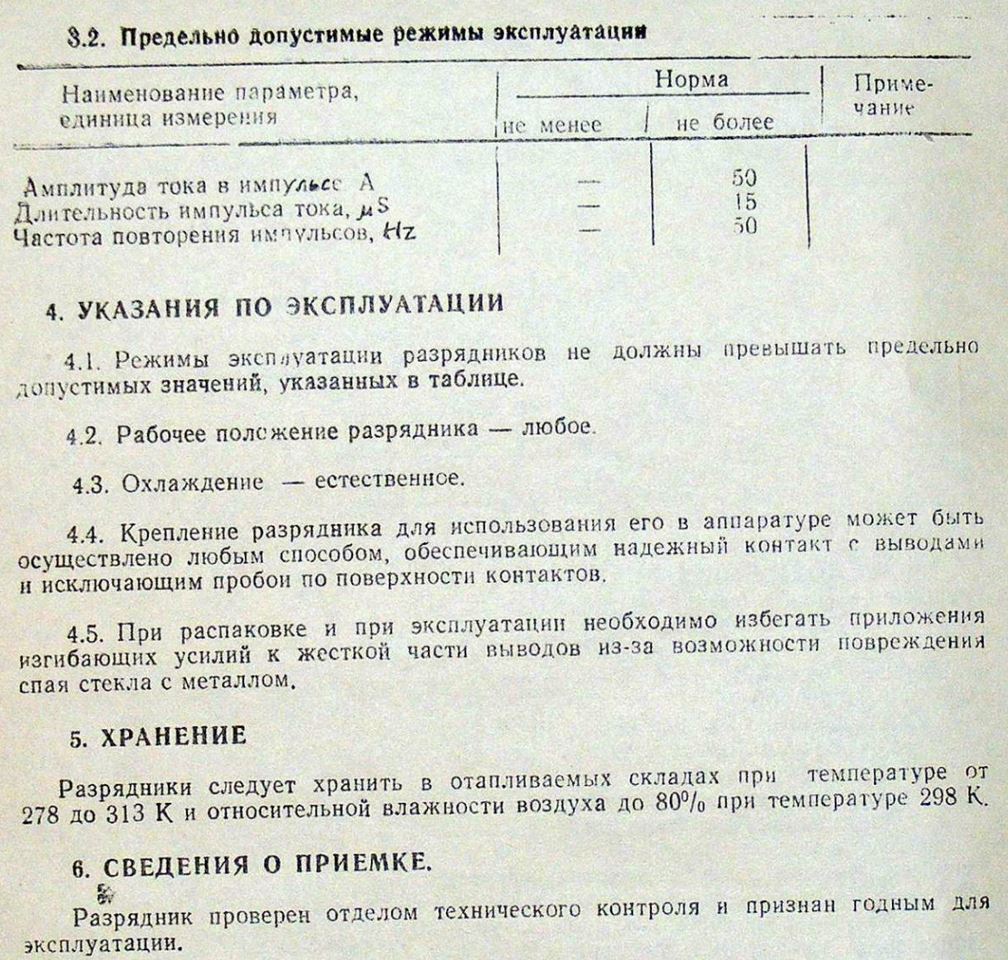

damit hast du getroffen. Hier ist die russische Variante am Start, deswegen wars nicht ganz einfach.
In den deutschen Großempfängern (zB Siemens E309, R+S EK07, Telefunken E104, E108 u.v.a.) gibts das Teil in Form einer Autosofitte.
Es baut statische Aufladungen der Antenne ab ohne dass es knackst und prasselt.
Die Freunde in den Staaten und UK nennen das Surge Arrester.

Das ist ein Zweipol, beide gleich. Auf halber Länge ist an den Starrdraht die Litze angeschweißt, das starre wird ein nicht-lötfähiges Material sein.

kommt alle gut ins neue Jahr und bleibt gesund und munter
lG Martin
