!!! Nur für 1 - 3 Sterne - Nutzer des Forums !!!
!!! Nur für 1 - 3 Sterne - Nutzer des Forums !!!
!!! Nur für 1 - 3 Sterne - Nutzer des Forums !!!

Hallo zusammen,

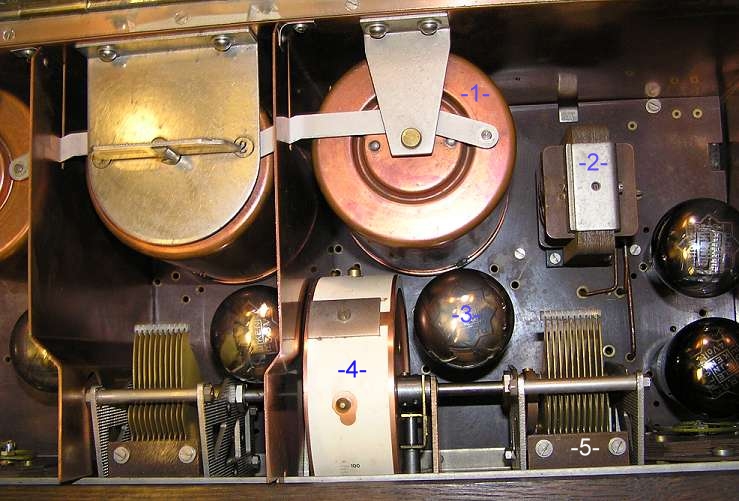

was sind das für Bauteile? Das Photo stammt aus einem historischen Mehrkreis-Geradeaus-Empfänger.



Bauteil 1 ? (Was ist dort drinnen?)
Bauteil 2 ?
Bauteil 3 ?
Bauteil 4 ?
Bauteil 5 ?

!!! Nur für 1 - 3 Sterne - Nutzer des Forums !!!
!!! Nur für 1 - 3 Sterne - Nutzer des Forums !!!
!!! Nur für 1 - 3 Sterne - Nutzer des Forums !!!



Gruß von Haus zu Haus
Rainer (Forumbetreiber)

Datei-Anhänge
fuenf.jpg fuenf.jpg (300x)

Mime-Type: image/jpeg, 212 kB
Noch gefällt der Beitrag keinem Nutzer.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
18.10.12 21:33
olli031971

WGF-Nutzer Stufe 3
18.10.12 21:33
olli031971

WGF-Nutzer Stufe 3

 Re: Bilderrätsel für 1-3-Sterne-Nutzer. (17)

Hm, ohne das Gerät zu kennen - ich versuchs mal

1. Hierunter dürfte sich eine der Schwingkreisspulen verbergen
2. Zwischenübertrager zwischen Vor- und NF-Endstufe
3. Röhre (aufgrund der Position vermutlich die Audionröhre
4. Skala
5. Drehkondensator


Gruß
Oliver
18.10.12 22:17
wumpus

Administrator
18.10.12 22:17
wumpus

Administrator

 Re: Bilderrätsel für 1-3-Sterne-Nutzer. (17)

Hallo Oliver,

Spule, Transformator, Röhre, Skala, Drehkondensator. Das ist richtig.



Gruß von Haus zu Haus
Rainer (Forumbetreiber)
