Glückwunsch zur Restaurierung des Telefunken. Die Lackierung ist Dir doch auch gelungen. Ein paar "Rotznasen" gehören einfach dazu. Blöd ist dabei nur, dass diese viel Zeit zum Durchtrocknen brauchen, bis man schleifen kann.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

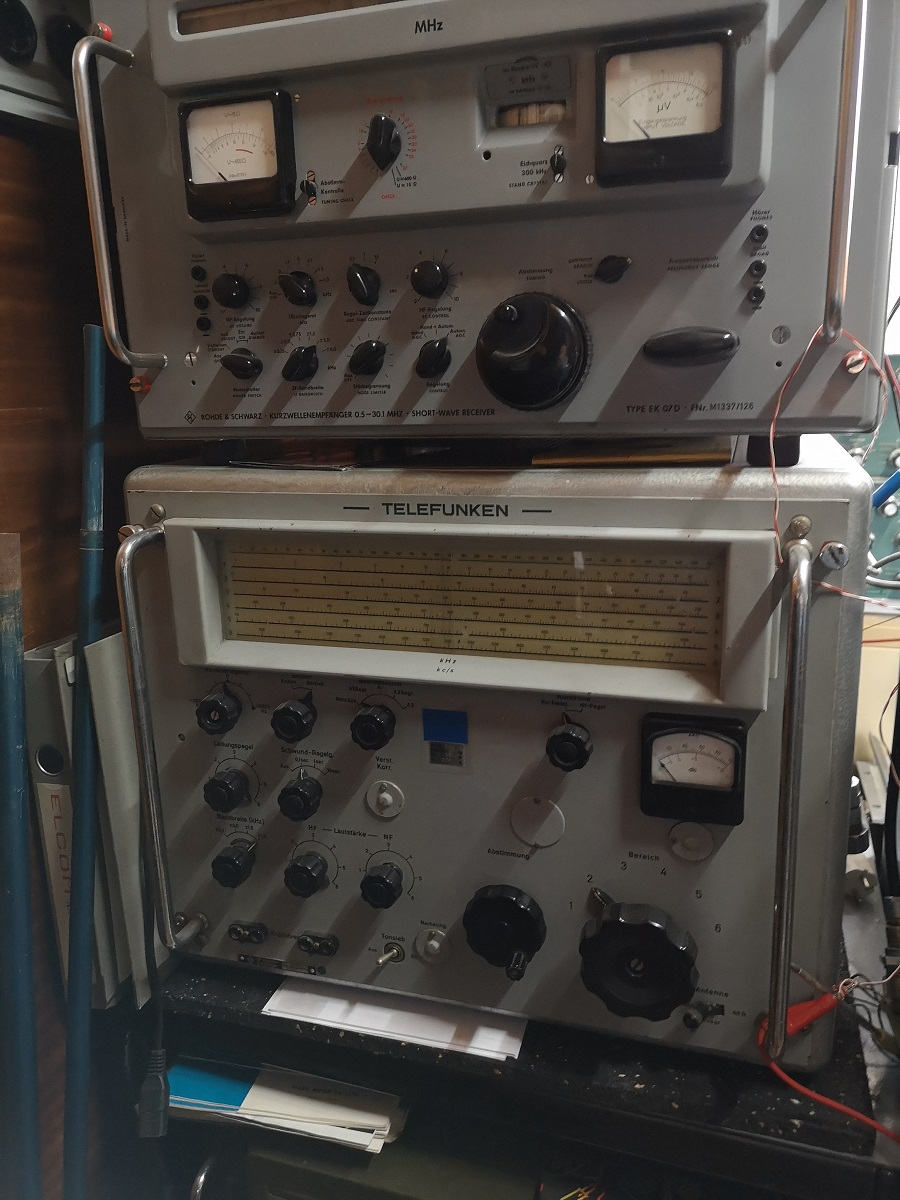

das Projekt Radioturm erreicht damit halbe Höhe, es geht zügig voran. Ganz obendrauf soll ja der HFH, wegen seinen Loops. Der hat jetzt seine Kur begonnen. Ich werde um den Fensterrahmen herum mal ein Loop installieren und etwas damit rumprobieren, der Telefunken soll ja das SAQ hören an Weihnachten. Hoffentlich stimmt die Richtung, ich hab leider keinen Kompass zur Hand
das Radio ist 480mm hoch, 555mm breit und 590mm tief. Zur Empfindlichkeit des Empfängers ist noch anzumerken: Band1-3 VLF: 0,5µV Band 4 LW: 0,45µV Band 5 <MW: 0,4µV Band6 >MW: 0,3µV
zusammengefasst : je nach Bereich, 0,3 bis 0,5µV
Seite 1 vom Datenblatt sagt links unten in der Ecke AH Febr. 1957 , kann man so übernehmen, also ab 1957, es gab dann verschiedene Versionen nacheinander durchnummeriert, ich hab hier den Lw (Langwelle) 4, der wird später gekommen sein.
Die Bezeichnung der Geräte scheint ein System zu haben, gibts zB das Brudergerät für Kurzwellen, das ist dann der E104Kw, als letzte Nr. davon ist mir bekannt ein E104Kw10, also die Version 10 vom Kurzwellenradio. Beide zusammen sind natürlich ein Traumgespann, die ergänzen sich im Empfangsbereich. Vergleichbar mit Collins, da ist der R389 das VLF Gerät und der R390 zuständig für die Kurzwellen.
Das Langwellenradio ist jeweils etwas wuchtiger gebaut innen, mehr Kreise und größer sind sie auch. Du kannst dir sicher denken wie es in einem R389 ausschaut, was der an Tauchkreisen bewegt ist technischer Wahnsinn das Kurzwellen sieht damit verglichen schon deutlich einfacher aus wenn man das mal so beschreiben darf, ist ja auch eine Unmenge Material drin verarbeitet..
Verglichen mit unseren Telefunken sind diese Amerikaner aber trotz all der Technik kleine leichte Radios... das ist wirklich arg schwer was die Deutschen da geschaffen haben ! Etwas vergleichbar schweres ist wohl noch bei den Russen zu finden, der Maulwurf, "Krot-M", der enthält auch reichlich Sachen aus der Gießerei...
dann fehlen für deinen Turm nur noch die EK149/UK1 und EK149/UK2, dann hast du alles von 9kHz bis 174MHz Die sind mit ca. 30kg auch fast Leichtgewichte...

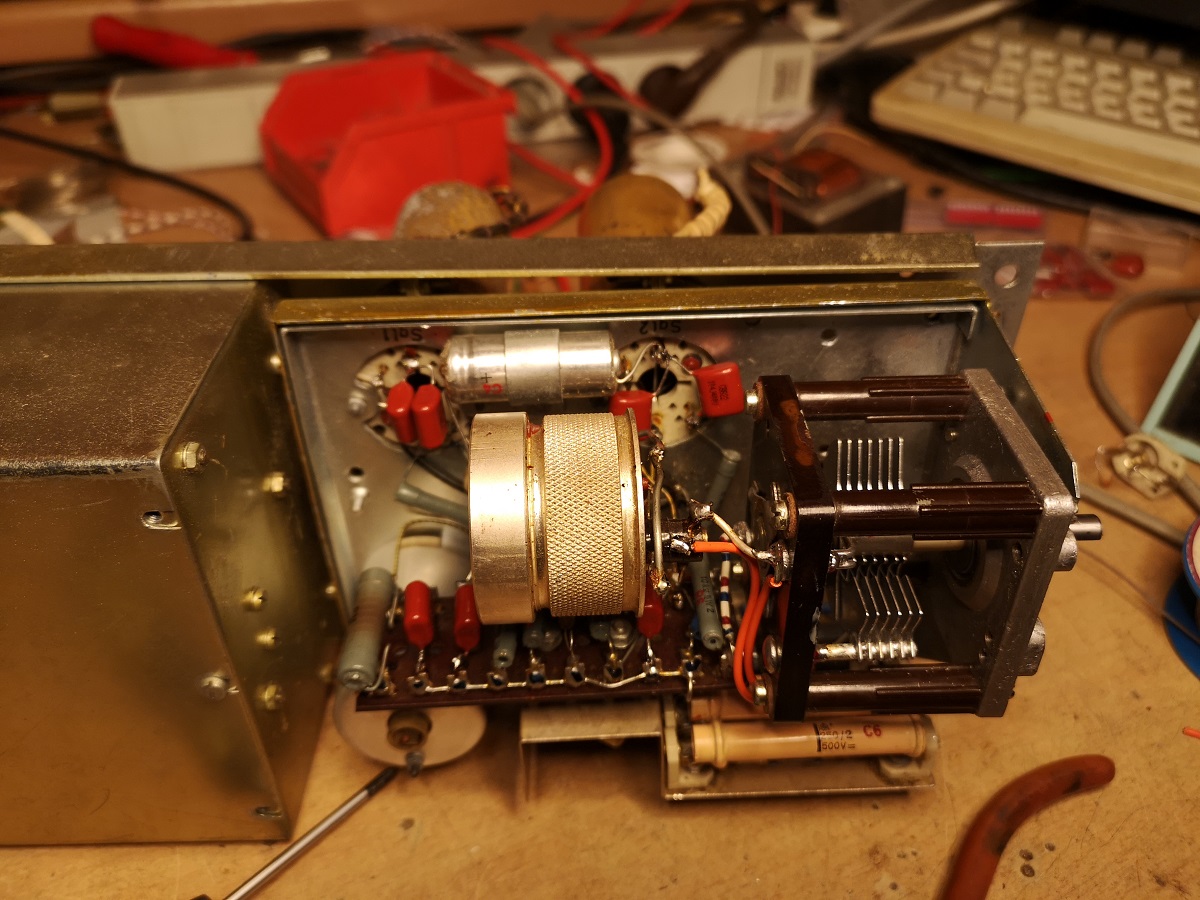

aktuell wird der BFO repariert, neuer Drehko. Das Bild zeigt hier kein Original sondern einen Umbau. Die Silberdose enthält seinen Kreis 1, Telefunken konnte gute Spulen bauen. fast fertig
