Re: Rohde+Schwarz EK07

hallo alle,

eine Anekdote aus dem Manual des EK07:

Die Ausgangsspannung der ZF ändert sich < 3dB bei Erhöhung der Antenneneingangsspannung von 0,7µV auf 100mV

lG Martin

Zuletzt bearbeitet am 23.09.16 14:56

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
24.09.16 04:06
Martin.M

WGF-Premiumnutzer

24.09.16 04:06
Martin.M

WGF-Premiumnutzer

Re: Rohde+Schwarz EK07

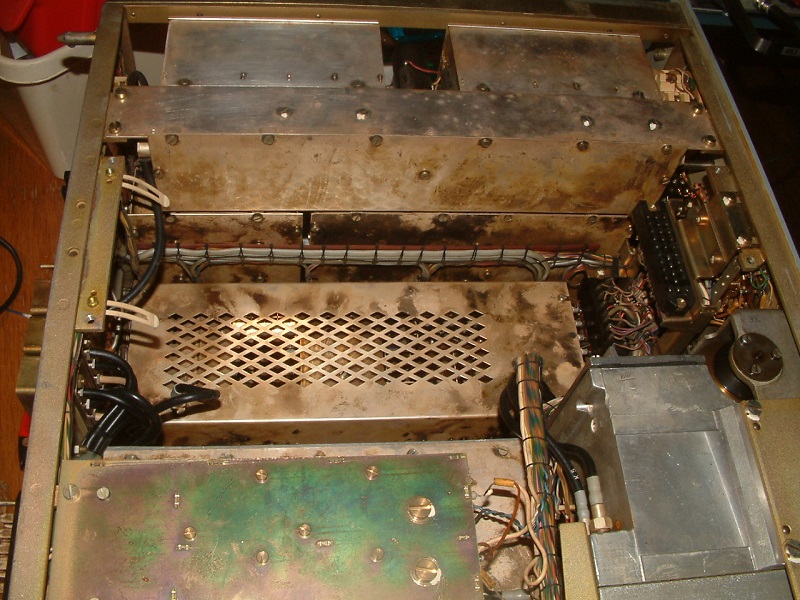

der alte Glanz kehrt zurück, man sieht so allmählich eine Veränderung
Für diese Radios ist eine Flasche Essbesteckreiniger (Silberpolitur) eine lohnende Anschaffung.



lG Martin

Zuletzt bearbeitet am 24.09.16 04:07

Datei-Anhänge
ek07-12.jpg ek07-12.jpg (465x)

Mime-Type: image/jpeg, 233 kB

24.09.16 10:32
Metabastler

WGF-Nutzer Stufe 2

24.09.16 10:32
Metabastler

WGF-Nutzer Stufe 2

Re: Rohde+Schwarz EK07

Vielen Dank für die virtuelle Teilhabe Martin :)

Die Kiste ist ja sowas von genial..... ich gestehe, ich bin neidisch

Gruß Henrik

24.09.16 10:55
Martin.M

WGF-Premiumnutzer

24.09.16 10:55
Martin.M

WGF-Premiumnutzer

Re: Rohde+Schwarz EK07

Hallo Henrik,
du kennst ja die drei Klassen der portablen R&S Geräte:
Henkelmann, 2 Tragegriffe, 4 Tragegriffe

Hier haben wir einen mit 4..
er hat die Messlatte für die Konkurenz ziemlich hoch gelegt, das sieht man.

Als nächstes hol ich das Netzteil raus und prüfe alle Elkos. So wird eine Zerstörung von Seleniumgleichrichtern vermieden. Der muß also noch etwas warten bis er Strom haben darf.
Anschließend wird das Trägerchassis für Gebläse und rückseitige Anschlüsse gezogen, so kann man ihn ohne das Gehäuse betreiben.
Das Gehäuse kann dann auch gerichtet werden.

lG Martin

Zuletzt bearbeitet am 24.09.16 10:58

24.09.16 11:17
Metabastler

WGF-Nutzer Stufe 2

24.09.16 11:17
Metabastler

WGF-Nutzer Stufe 2

Re: Rohde+Schwarz EK07

Mit dem Silberputzzeug wäre ich Vorsichtig... Das ist recht agressiv zur Silberbeschichtung und zu anderen Dingen. Wenn Du den Oxidationsprozess verlangsamen/stoppen willst, würde ich über eine dünne (Zappon)Lackschicht nachdenken... die dann aber per Hand dünn aufgetragen werden will. Aber was nach 50 Jahren noch so aussieht, darf auch nur leicht geputzt auf die nächste Reinigung in 50 Jahren warten.... meine Meinung.

Schönes Wochenende :)

Henrik

24.09.16 12:02
Martin.M

WGF-Premiumnutzer

24.09.16 12:02
Martin.M

WGF-Premiumnutzer

Re: Rohde+Schwarz EK07

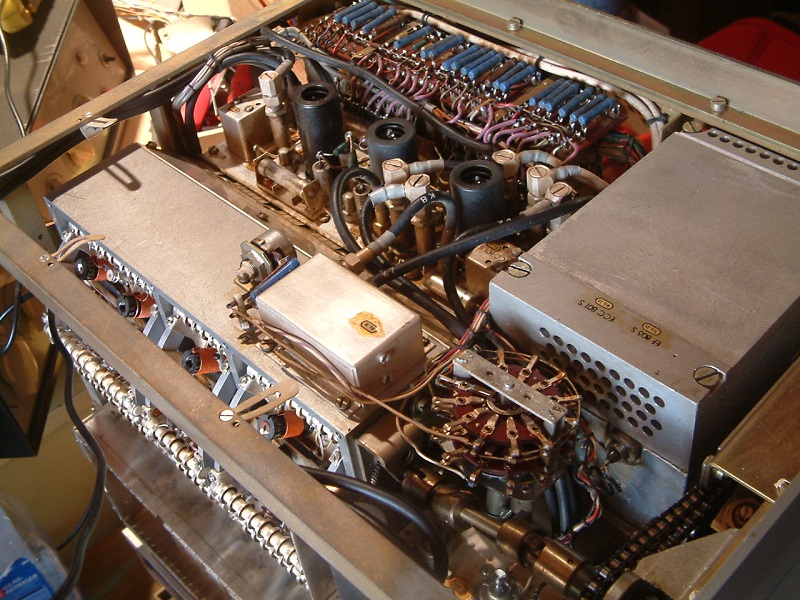

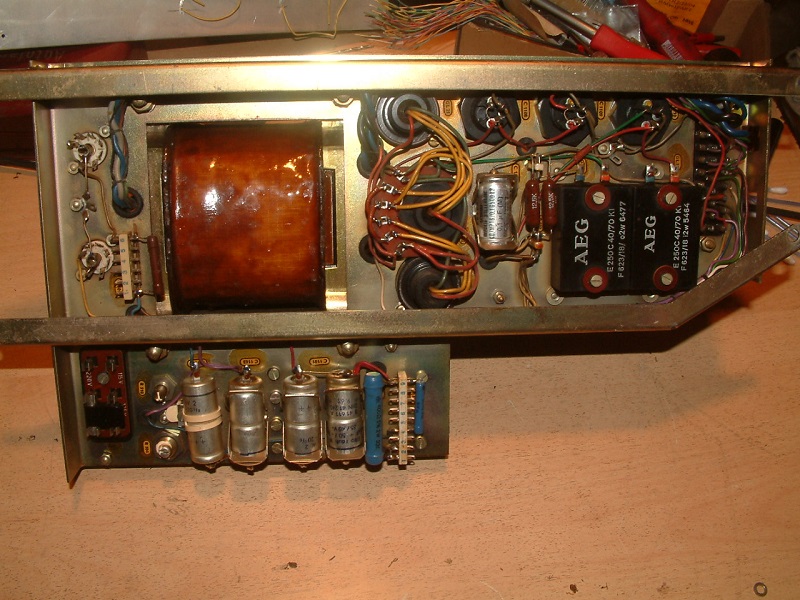

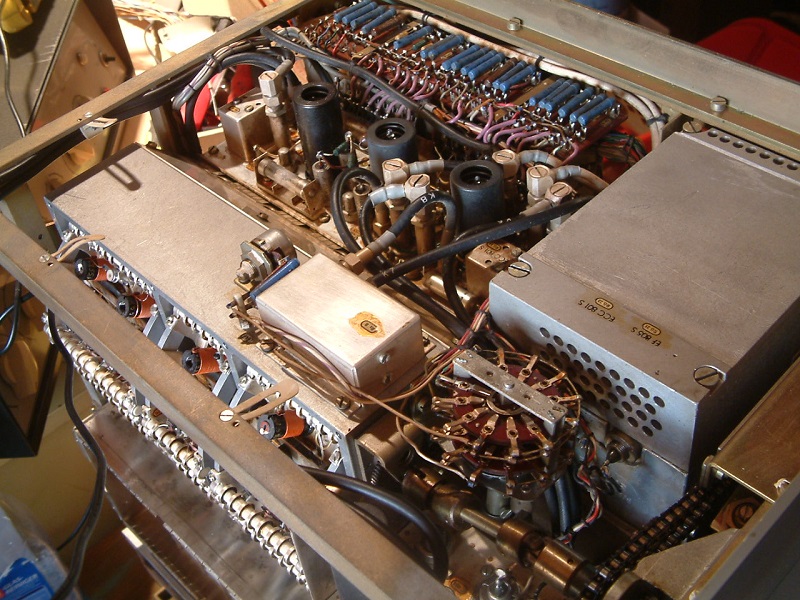

ich hab das nur stellenweise bei den Deckeln genutzt und es wird alles mit Fensterreiniger nachgeputzt, bleiben keine Rückstände.

Weiter gehts ..









lG Martin

Datei-Anhänge
ek07-13.jpg ek07-13.jpg (469x)

Mime-Type: image/jpeg, 191 kB

ek07-14.jpg ek07-14.jpg (486x)

Mime-Type: image/jpeg, 185 kB

ek07-15.jpg ek07-15.jpg (452x)

Mime-Type: image/jpeg, 203 kB

ek07-16.jpg ek07-16.jpg (435x)

Mime-Type: image/jpeg, 207 kB

24.09.16 12:45
Debo

WGF-Premiumnutzer

24.09.16 12:45
Debo

WGF-Premiumnutzer

Re: Rohde+Schwarz EK07

Metabastler:

Die Kiste ist ja sowas von genial..... ich gestehe, ich bin neidisch


Hallo Zusammen,

ich sehe das nicht ganz so. Ich finde die Kiste bautechnisch mechanisch einfach übertrieben. Mir sind solche Kisten einfach zu schwer ohne Wagen und Stellplatz
Ein TELEFUNKEN E104 Kw/10 finde ich auch schön, aber der Telefunken hat sogar noch mehr Gewicht - nämlich anscheinend 86kg (!!!), weil das Gehäuse ist aus geschraubten Gussprofilen bei sogar nur 24 Röhren
Auch noch zu erwähnen ist dann der Collins R390.

Gruss
Debo

Zuletzt bearbeitet am 24.09.16 12:54

24.09.16 13:00
Debo

WGF-Premiumnutzer

24.09.16 13:00
Debo

WGF-Premiumnutzer

SSB Zusatz für den EK07

Hi Martin,

in der Bucht gibt es gerade den Rohde & Schwarz SSB Adapter NZ 3101 für den EK 07. Zur Vollständigkeit brauchst Du den auch noch

Erfolgreiches runterhandeln bei dieser Mondpreisvorstellung wünsch ich Dir....

Gruss
Debo

Zuletzt bearbeitet am 24.09.16 13:01

24.09.16 14:26
Martin.M

WGF-Premiumnutzer

24.09.16 14:26
Martin.M

WGF-Premiumnutzer

Re: Rohde+Schwarz EK07

hallo Det,
das Konzept vom EK7 ist doch garnicht übel. Es ist rigoros auf Zuverlässig und schnellen Service ausgelegt. Sieht man schon am Netzteil, 4 Schrauben raus, ab auf den Tisch. Alle Anschlüsse sind auf der Messerleiste. Mit den anderen Baugruppen ist das nicht anders.

Einen richtigen Mechanikzauber erlebst du grad bei den alten Collins, wenn du da ein Band wählst legt er bei allen Tauchkreisen (meiner hat da 15) die richtige Startposition vor und beim kurbeln laufen sie dann gemütlich weiter, alles über das Zahnrad/Kurvenscheibengetriebe. Einige davon laufen je nach Band: meint jenachdem ob Doppel- oder Dreifachsuperbetrieb - vorwärts oder rückwärts, die Eintauchtiefe ändert sich in etwa log. zur Frequenz, so hat er eine lineare genaue Skala (über 1MHz, entspricht einem der 30 Bänder)

Wenn es um Schwertransporte geht nimm den russischen Krot-M (der Maulwurf)
Der kommt hier auch noch dran, allerdings ist der Tisch dafür nicht hochgenug belastbar..

lG Martin

Zuletzt bearbeitet am 24.09.16 14:33

24.09.16 14:37
Martin.M

WGF-Premiumnutzer

24.09.16 14:37
Martin.M

WGF-Premiumnutzer

Re: Rohde+Schwarz EK07

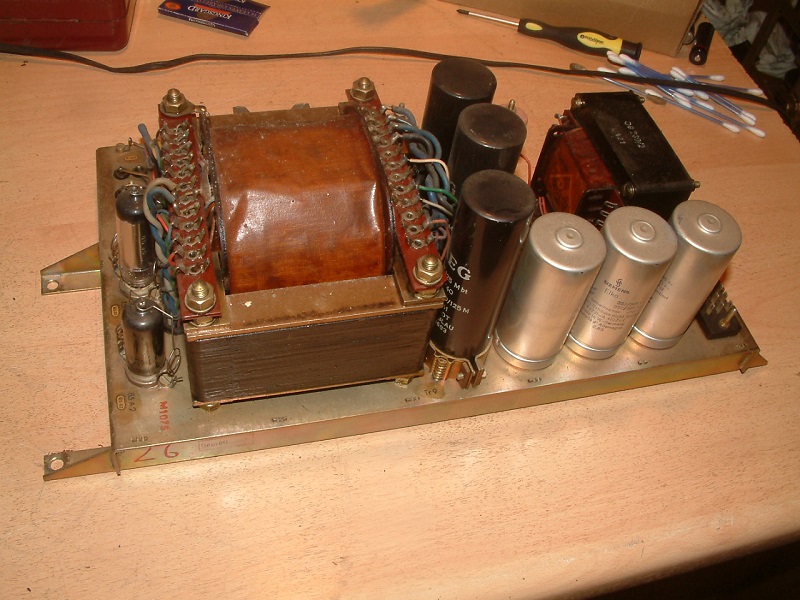

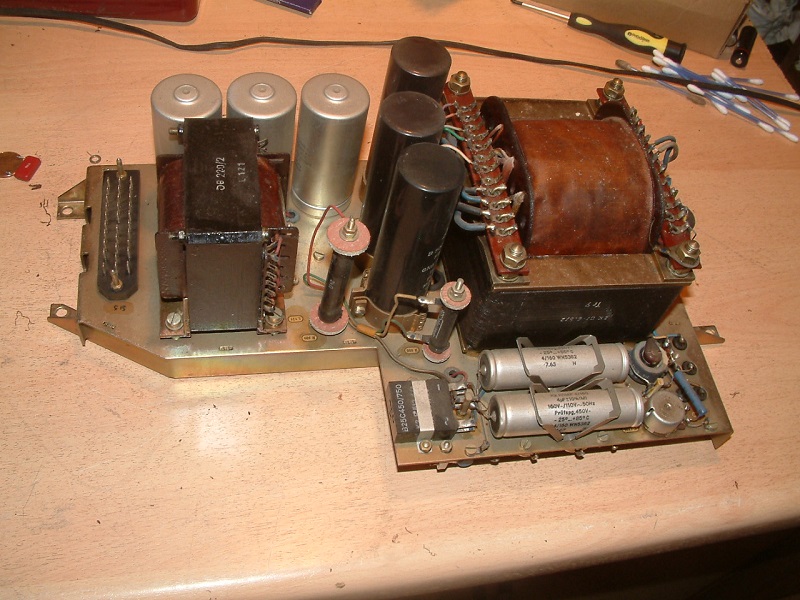

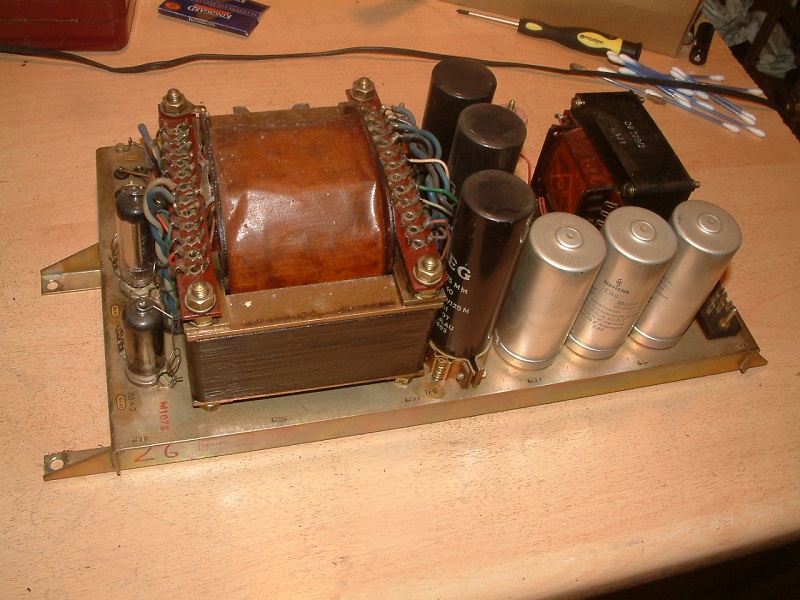

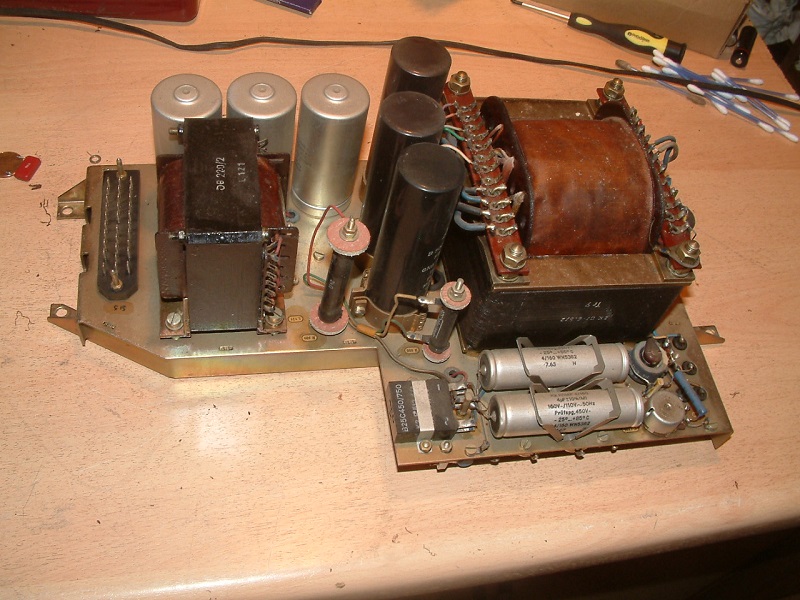

bz. dem Netzteil.

Die Scheiben an den Hochlastwiderständen sind mit Sicherheit aus Asbest

lG Martin
