Lang-Kurz-Schaltung
  •
 1 2 3
 1 2 3
09.03.23 10:23
basteljero

WGF-Premiumnutzer

09.03.23 10:23
basteljero

WGF-Premiumnutzer

Re: Lang-Kurz-Schaltung

Moin,

Eine weiter Variante wird ebenfalls in der Zeitschrift "Der Bastler" beschrieben:

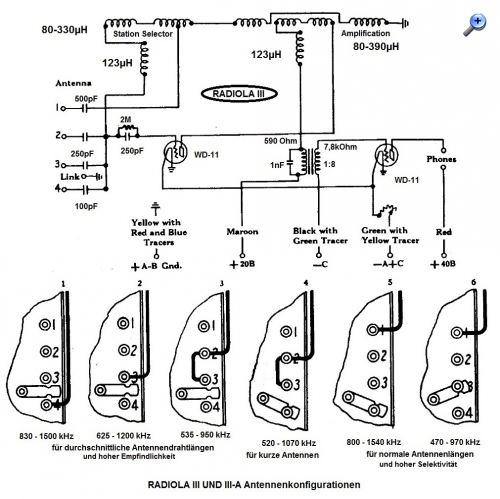

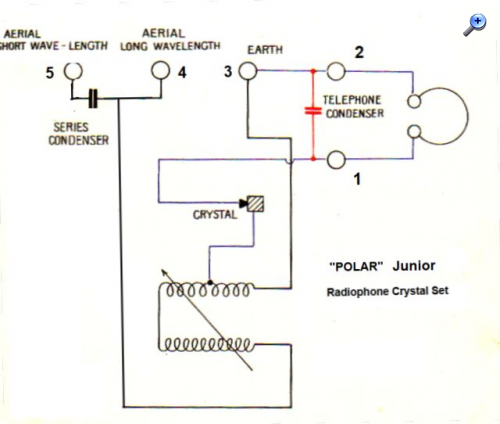

Hier findet man das die Detektor-Schaltungen auch noch mit Röhren verwendet wurden:


Der abgestimmte Primär-Antennenkreis ist aber nicht unproblematisch, wie die Simulation mit "spice" zeigt.
Die Antennenkapazität geht sehr stark in die Resonanzfrequenz des Antennenkreises ein, bedämpft
bei starker Kopplung den Sekundär-Abstimmkreis.
Das geht bis zur "Bandfilter-Doppelhöcker-Kurve" bei starker Kopplung von Primär- und Sekundärkreis.

Man benötigt außerdem größere Induktivitäten im Primär-Kreis, um auf niedrige Frequenzen zu kommen,
da die Antennen-Kapazität ja in Serie zum Antennen-Abstimm-Kondensator liegt.

Daher ist nachvollziehbar, das später die "aperiodische" Antennenkopplung vorherrschte, wo der
Antennen-Einfluß verringert ist.

---
Die Kopplung zwischen den Spulen in spice geht übrigens mit "Edit" -> ".op Spice Directive".
"Bezeichner" "Spule 1" "Spule 2" "Kopplungsfaktor" (K L1 L2 0.n)
Man kann da sehr schön mit spielen.


Gruß
Jens

Zuletzt bearbeitet am 09.03.23 10:43

Datei-Anhänge
Primär-kurz_der Bastler_1927.JPG Primär-kurz_der Bastler_1927.JPG (52x)

Mime-Type: image/jpeg, 74 kB

Sekundär-Standard.JPG Sekundär-Standard.JPG (52x)

Mime-Type: image/jpeg, 104 kB

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
02.09.23 11:33
Alex

WGF-Einsteiger

02.09.23 11:33
Alex

WGF-Einsteiger

Re: Lang-Kurz-Schaltung

Hallo zusammen,

Während einer Recherche nach einem interessanten Detektor mit der Aufschrift D.R.P Nr. 451862 (Deutsches Reichspatent) fand ich die zugehörige Patentschrift. Die Firma Ideal Radiotelefon- und Apparatefabrik G.m.b.H. in Berlin (später Blaupunkt) hatte 1927 ein Patent für einen Kurz-Langschalter angemeldet welcher im Detektor verbaut war. Auch hier wurde nicht auf die Antennenlänge eingegangen sondern in der Einleitung heißt es lediglich:

Zitat: "Eine bei Empfangsapparaten für drahtlose Telegraphie und Thelephonie häufig angewandte Einrichtung zum Bestreichen eines großen Wellenbereiches ist die sogenannte Kurz-Lang-Schaltung"

Link zur Patentschrift:
https://depatisnet.dpma.de/DepatisNet/de...A&xxxfull=1

Viele Grüße
Alex

Man weiß nie, ob etwas funktioniert, bevor man es nicht ausprobiert (Professor Elihu Prudence)

02.09.23 14:04
basteljero

WGF-Premiumnutzer

02.09.23 14:04
basteljero

WGF-Premiumnutzer

Re: Lang-Kurz-Schaltung

Hallo Alex,
Für den fortgeschrittenen Bastler ist dieser Schalter ein Leckerli:
https://worldwide.espacenet.com/patent/s...69C?q=DE470069C

Zitieren:
PATENTANSPRÜCHE:
Schalter für drahtlose Empfangsapparate zur Umschaltung einzelner Abstimmelemente in neue Schaltkombinationen
zum Empfang verschiedener Wellen, dadurch gekennzeichnet, daß er die Form eines um eine Achse drehbaren und
längs ihr verschiebbaren Drehschalters hat, dessen bewegliche Kontakte als radial gerichtete Kontaktmesser ausgebildet sind,
die mit in konzentrischen Kreisen liegenden Kontaktfederpaaren zusammenwirken, deren Zahl, Anordnung zueinander und
leitende Verbindungen untereinander so gewählt sind, daß mit zwei Drehkondensatoren und einer Selbstinduktionsspule vier
verschiedene Schaltungen:
Kurzschaltung mit einem Kondensator,
Kurzschaltung mit zwei parallelen Kondensatoren,
Kurzschaltung mit Reihenschaltung beider Kondensatoren,
Langschaltung mit beiden Kondensatoren parallel
und mit einer weiteren Induktionsspule noch die zwei Schaltungen:
Kurzschaltung mit einem Kondensator und einer Induktion und parallel hierzu ein kurzer Nebenkreis mit
einem Kondensator und einier Induktion,
Langschaltung mit Kondensator und Induktion und parallel hierzu kurzer Nebenkreis mit Kondensator und Induktion,
erzielt werden.


Gruß
Jens

03.09.23 12:31
Alex

WGF-Einsteiger

03.09.23 12:31
Alex

WGF-Einsteiger

Re: Lang-Kurz-Schaltung

Hallo Jens,

Danke für den Link. Das ist eine sehr interessante Konstruktion. Mal sehen ob ich da durchblicke :-)

Viele Grüße
Alex

Man weiß nie, ob etwas funktioniert, bevor man es nicht ausprobiert (Professor Elihu Prudence)

25.12.23 16:00
basteljero

WGF-Premiumnutzer

25.12.23 16:00
basteljero

WGF-Premiumnutzer

Re: Lang-Kurz-Schaltung

Hallo,
Die Quelle der "lang-kurz-Schaltung" scheint noch viel weiter zurückzuliegen als bsher angenommen.

Und zwar mit der Einführung der "tönenden Funken" zur Erzielung größerer Reichweiten und der Erkenntnis,
dass eine sehr lose gekoppelte Antenne ungünstig in Bezug auf "Luftstörungen" war.



Rechts noch eine Anekdote aus diesem Artikel.

Gruß
Jens

Datei-Anhänge
Jahrb_2_1909_Ausz_Lang-kurz_Arco_Das-neue-Telefunken-System.JPG Jahrb_2_1909_Ausz_Lang-kurz_Arco_Das-neue-Telefunken-System.JPG (11x)

Mime-Type: image/jpeg, 384 kB
