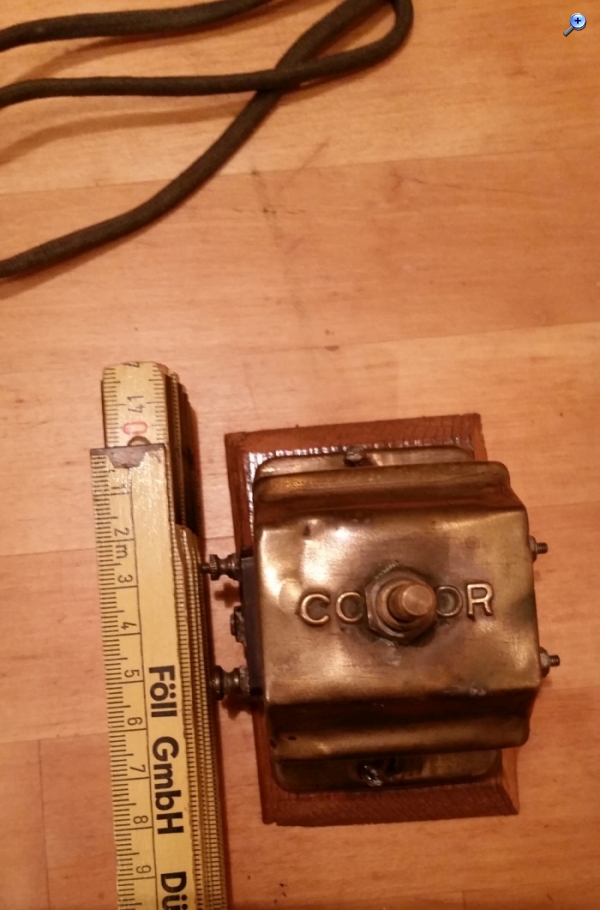

irgendwie sieht das Konstrukt wirklich nach einem deutlichen Umbau aus. Bin mir auch noch nicht 100 % sicher, ob das jetzt ein Detektorradio ist. Die Fotos sind nicht wirklich aussagekräftig.
Das Gehäuse könnte von Cossor sein. Vielleicht war da mal was anderes drinnen.
Jedenfalls ist mir so das Gerät als Cossor Crystal Receiver (Crystal Set) nicht bekannt.
Ist meine Vermutung auf "Cossor" überhaupt real? Ist unter dem verschraubten Teil noch ein Rest der fehlenden Buchstaben erkennbar?
Gruß von Haus zu Haus Rainer (Forumbetreiber)
"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"

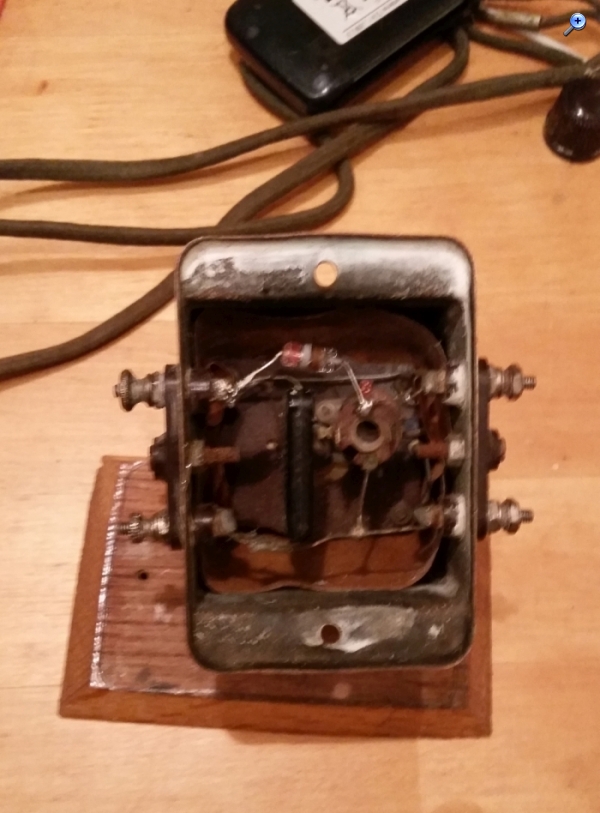

Meine Vemutung nach dem Innenfoto, es ist ein einfacher Detektor, der ohne Drehko, dafür mit dem Spulenkern die Senderwahl realisiert. Probier es mit einer möglichst langen Drahtantenne und 2KOhm Kopfhöreren sowie Erdanschluss.
ganz original kommt mir das Ding nicht vor. Warum ist dieser Drehknopf oben in der Mitte, direkt in die Schrift montiert, so daß man das vermutete COSSOR nicht mehr sehen kann. Auf dem Innenfoto ist aber dieses mittige Teil nicht sichtbar, könnte auf die Spule einwirken?
Die Symbole an den Kontaktstellen: A = "Antenna" oder "aerial" . G = "Ground". HT könnte " head telephone" bedeuten, GB = ?
Gruß von Haus zu Haus Rainer (Forumbetreiber)
"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"
aber wumpus hat ggf. auch recht =>"irgendwas" was keiner kennt.
Das Heatset brauchte ich nur um mal auf old school zu machen.
Ich rektiviere grad meine Funkkennisse aus meiner Marinezeit
Was denn heißt wieder mal Morsen lernen nach 35 Jahren - was man in DE aber nicht braucht - und die Amateurfunkerlizenz in Dortrmund Anfang des Jahres mal für Spass:
der Telegraph Sounder ist grad in Zulauf aus US.
Bleibt das kleine geheimisvolle Kästchen - und wenns die Tomies nicht mal kennen - Augen auf.
ich glaube, wie Wumpus, dass es sich im urprünglichen Zustand nicht um einen Detektor handelt. Die Diode ist nicht zeitpassend und nachträglich eingelötet worden. Wumpus Einwand, mit dem durchbohrten Cossor- Emblame, ist richtig und zeigt deshalb eine Modifikation....einen Umbau zum Detektor. Was könnte es aber ürsprünglich mal gewesen sein? Interessant dabei die Klemmenbezeichnungen.
Die Anschlüsse: "A" und "+H.T." auf der anderen Seite "G.B." and "G".
+HT ist eine Bezeichnung welche auch heute noch verwendet wird. Z.B. auf Spannungswandlern. +HT und - HT. HT steht für high tension. Hohes Potential oder auch Hochspannung. A könnte für Antenna aber auch für Anode stehen. G könnte Ground aber auch Grid (Gitter) sein. G.B Könnte Grid Bridge bedeuten.....also GB = Great Britain hat nichts an einer Anschlussbezeichnung verloren.
Das Teil an sich ist nicht sehr liebevoll und nachträglich auf eine unsauber verarbeitete Holzplatte verschraubt worden. Man wollte das Gehäuse und vielleicht Originalteile nutzen und zum Detektor umbauen. So etwas gab es in Deutschland auch. Z.B Bakelit- Lichtschalter die zu einem Detektor umgebaut wurden. Hierbei wurde allerdings nur das Gehäuse verwendet.
Schwierig..... aber das ist ein Amateurumbau. Vielleicht war es ursprünglich eine Art Vorschaltgerät, Lichtantenne, Gleichrichter etc...das direkt in eine damalig offene Hausinstallation geklemmt wurde. Ich denke DC ! Vielleicht auch eine Art fest abgestimmter Sperrkreis für ein frühes Radio. Die Spule erscheint jedenfalls original zu sein.
Dazu heißt es dort: The most common types were used to couple together audio amplifying stages, especially in early "straight" receivers which generally pre-dated the superhet. These transformers used lots of very fine wire wound on an iron core to provide a step-up ratio. Because of the very thin wire many junk box transformers from the 1920s and early 1930s have an open circuit winding from misuse.
Below is a very battered, but otherwise sound, metal-cased Cossor transformer from around 1929. The primary measures 1.3Kohms and secondary 4Kohms. The cover on the underside is marked "Ratio 3:1" although, being pedantic it should say "Ratio 1:3".
gefunden....damit ist aber auch klar das die Spule nicht original sein kann. Diese wirkt wie ursprünglich....es scheint also eine recht frühe Modifikation zu sein. Dann passt die Diode nicht so richtig dazu. Aber egal....es war ein Trafo bzw. Audioübertrager. Vielleicht ist ja die angebliche Spule der Übertrager....was meint ihr....das Foto vom Innenleben ist nicht sehr aussagekräftig. Wer suchen will.....
Gurgel : cossor transformer....leider nur das äußere Erscheinungsbild.
