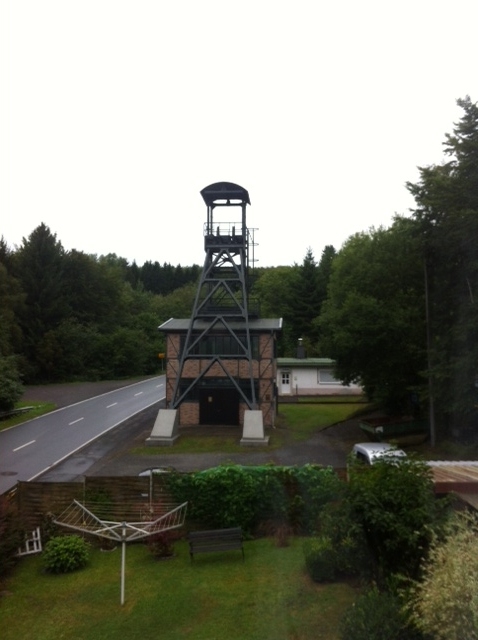

Hier mal meine Hochantenne, vor dem Haus im erweiterten Parkplatz. Heute Morgen (05:27 MEZ) sprang der Blitzschutz an, mein Bett wird Automatisch seitlich gedreht.
die Rahmenantenne im Garten gehört meiner Frau und der Schwiegermutter..
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Ruhigmann:Ja Helmut das interessiert mich aber auch....
Hier mal meine Hochantenne, vor dem Haus im erweiterten Parkplatz. Heute Morgen (05:27 MEZ) sprang der Blitzschutz an, mein Bett wird Automatisch seitlich gedreht.
die Rahmenantenne im Garten gehört meiner Frau und der Schwiegermutter..
Ruhigmann:Ja Helmut das interessiert mich aber auch....
Hallo die Runde. Bitte um etwas Geduld, da ich das Thema neu aufbauen werde. Eine Übernahme aus dem B... würde ich nicht richtig finden, zumal der Thread dort noch offen ist, aber leider zweckendfremdet ist. Ich hoffe, damit können alle leben.

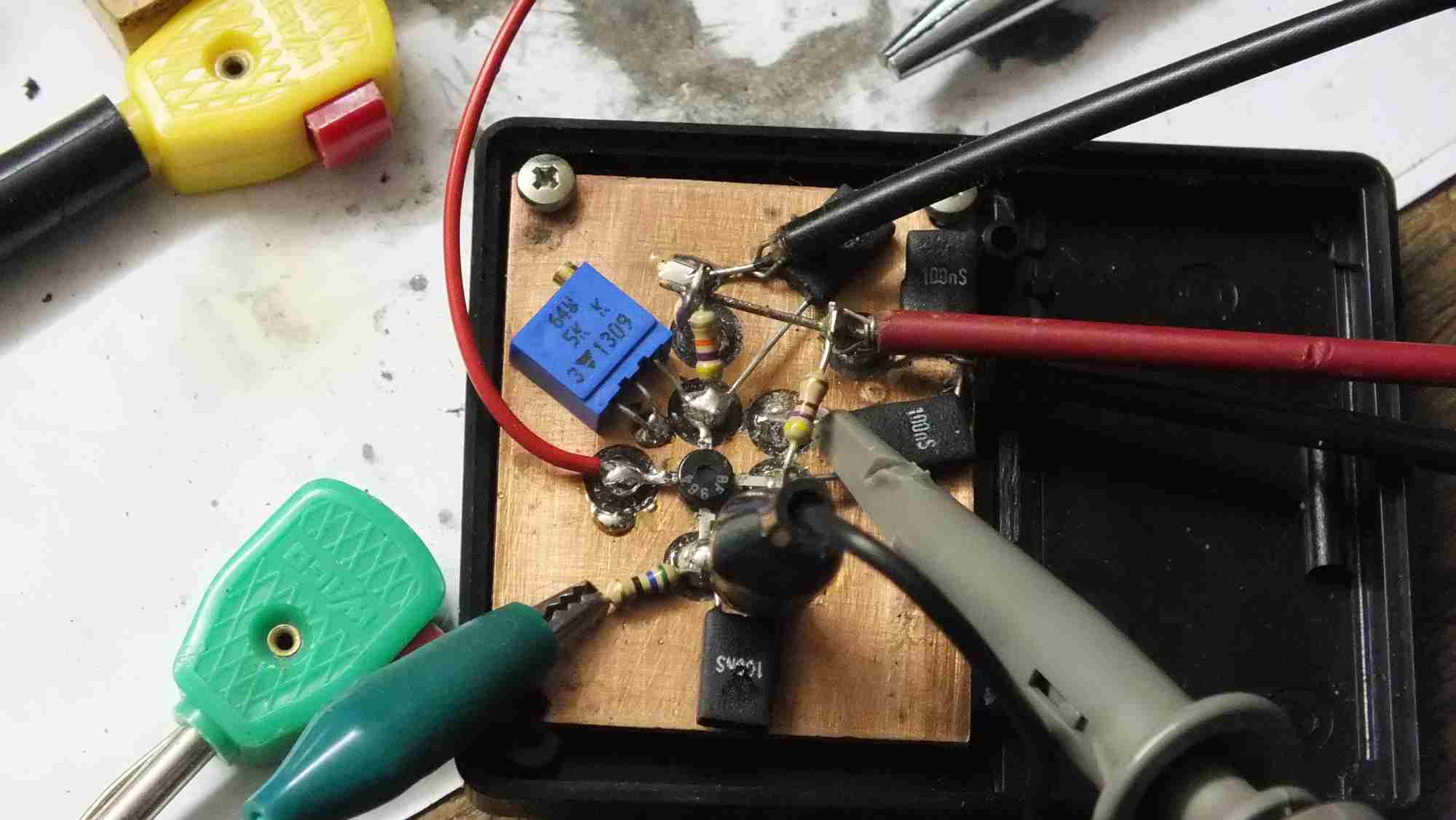

Hier die Auflösung was in der " mysteriösen Black Box " ist.

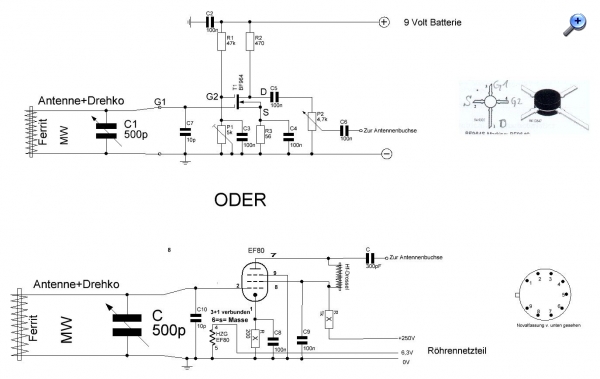

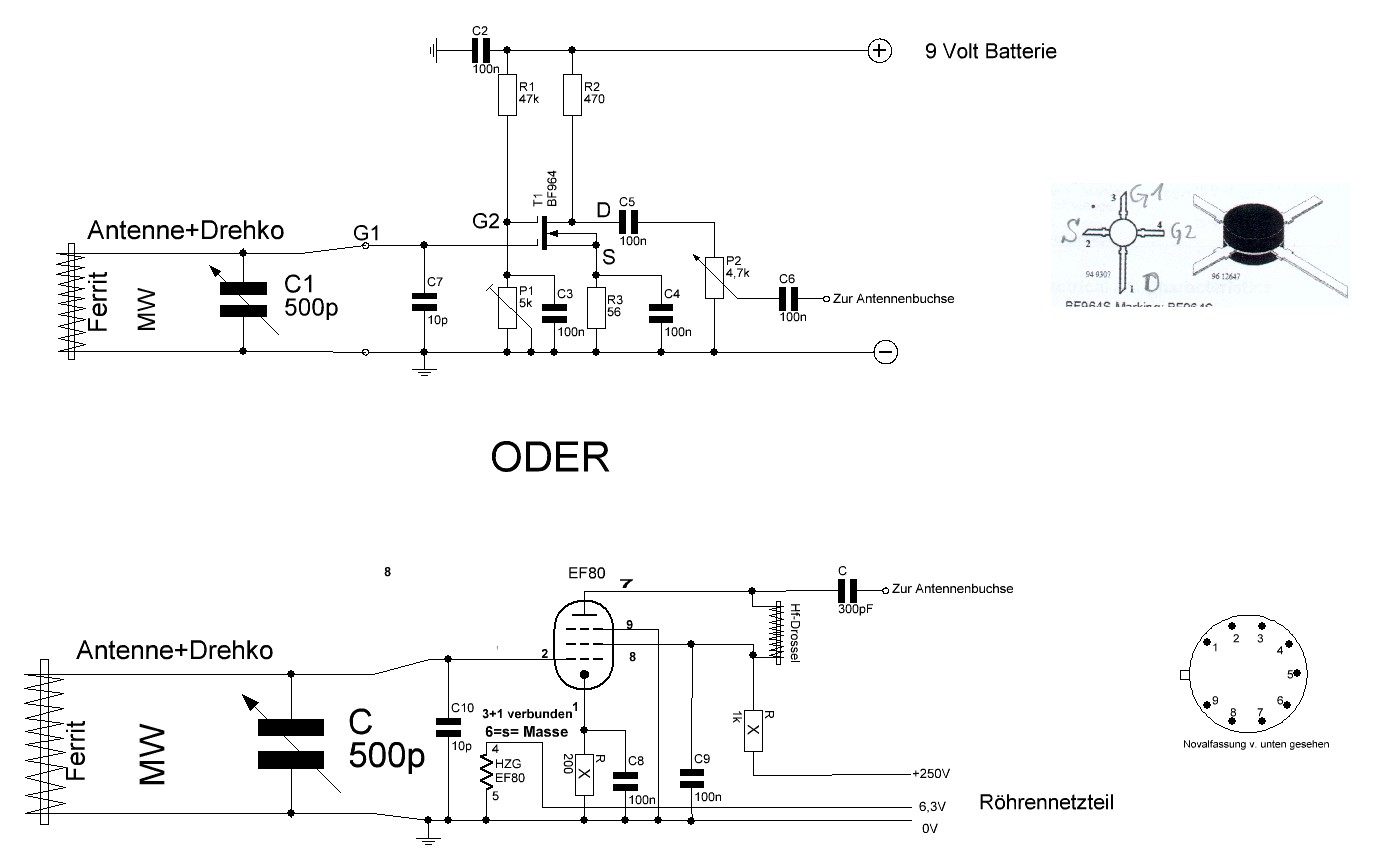

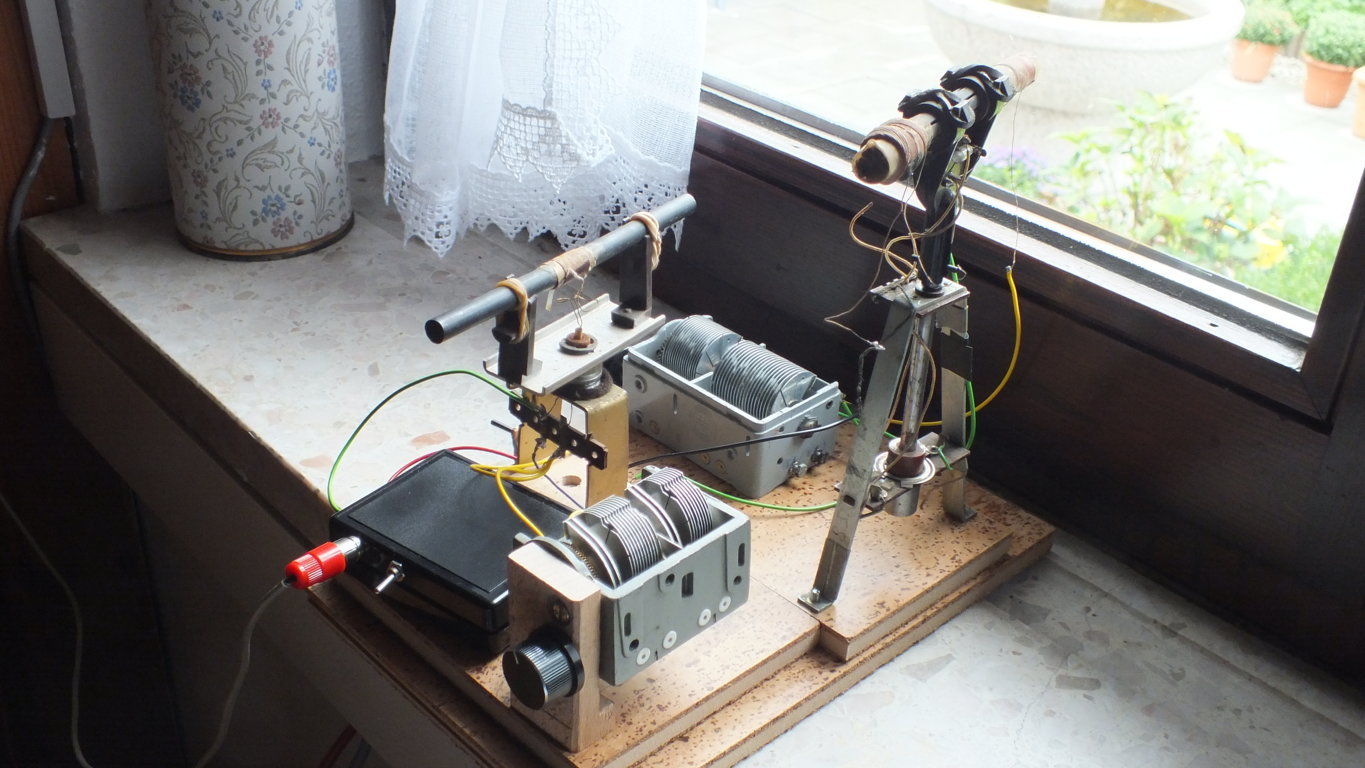

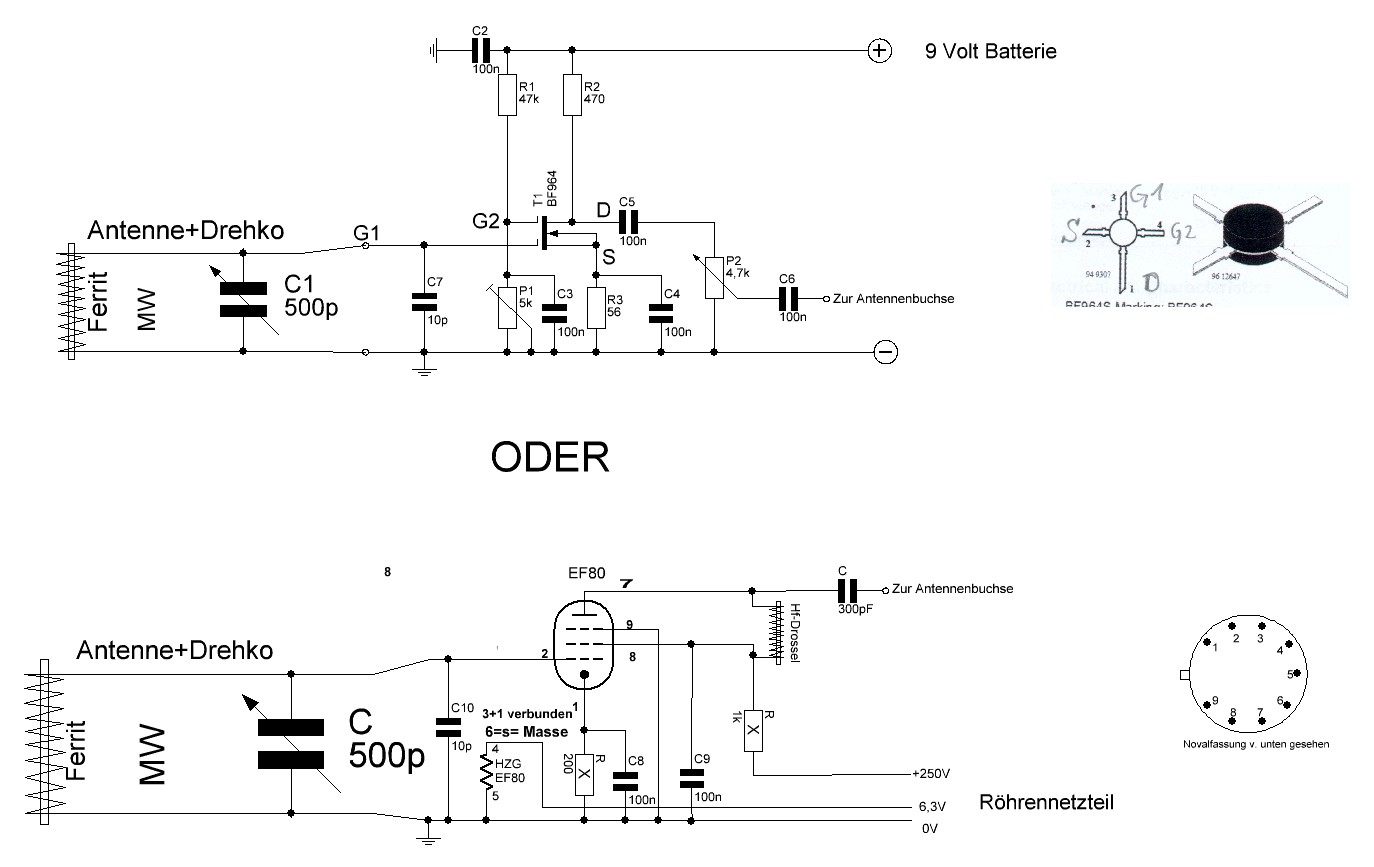

Es ist ein Verstärker, der das Signal von dem Schwingkreis Ferritantenne und Drehko verstärkt. Sinn ist durch die Ferritantenne eine wirksame Ausblendung von Störsignalen zu erreichen. Auch kann eine Röhre EF80 als Verstärker verwendet werden, je nach Bedarf.
Jede Antenne ist nur gut, wenn die Lage stimmt oder einfach gesagt, die Antenne gehört aufs DACH: Deshalb wird als nächstes eine wetterfeste Ausführung für meinen Mast gebaut, mit Kapazitätsdiode und drehbare Ferritantenne.
Jede Antenne ist nur gut, wenn die Lage stimmt oder einfach gesagt, die Antenne gehört aufs DACH: Deshalb wird als nächstes eine wetterfeste Ausführung für meinen Mast gebaut, mit Kapazitätsdiode und drehbare Ferritantenne.
....oder mit einem hermetisch gekapselten Luftdrehkondensator mit Sevomotorabstimmung!
Hallo Jürgen, was ist mit der Spule? Um ein hohes Q über den gesamten Bereich zu haben, ist es unerlässlich das L entsprechend zu verändern. Oder hast du andere Infos?
aus meiner Erinnerung kenne ich noch die Antennenanpasseinheiten älterer Bauart von Verkehrsflugzeugen. Hierin wurden in der Tat mit Hilfe von Getriebemotoren Drehkondensatoren gestellt und Spulen auf- respektive abgewickelt, um ein optimales VSWR an der rohrförmigen, rund fünf Meter langen Stabantenne über den gesamten Kurzwellenbereich zu ermöglichen. Durch eine ausgeklügelte Elektronik lief der Abstimmvorgang nach Frequenzwechsel vollautomatisch ab, es musste nur dazu einmal kurz die Sendetaste gedrückt werden. Solange der Tuning-Vorgang lief, war dann ein Kontrollton zu hören. Die Anpasseinheit war hermetisch geschlossen und innen mit Stickstoff druckbeaufschlagt, um das Eindringen von Feuchtigkeit auszuschließen.
