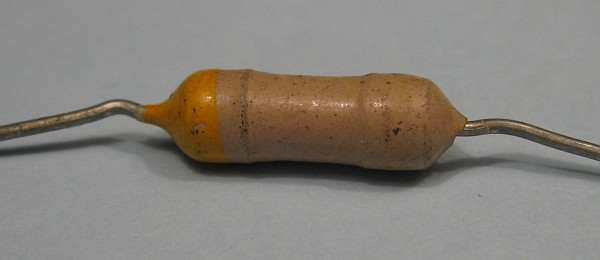

hier ein unbekanntes Bauteil von etwa 15 mm Länge, mit dem mein Bauteiletester nichts anfangen kann. Die beiden Anschlüsse scheinen demnach nicht verbunden zu sein:
Kein Aufdruck und keine Wertangabe vorhanden. Eine Seite ist gelb gekennzeichnet.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
vielen Dank. Das hatte ich mir fast gedacht, dass das ein spannungsabhängiger Widerstand https://de.wikipedia.org/wiki/Varistor ist und werde mal das Ding unter Spannung setzen. Hier hat mein Bauteiletester, der mit 5 Volt arbeitet, natürlich versagt.
leider habe ich keine Ahnung mehr, welchem Gerät ich diesen Varistor entnommen habe. Dieses Bauteil habe ich eben über einen 100-kOhm-Vorwiderstand an einer Spannungsquelle angeschlossen und diese dann von 0 auf 250 Volt langsam aufgedreht. Der Kennlinienknick scheint irgendwo bei 220 Volt zu liegen.
ähnliche Vorkommen sind dicke große Scheiben und regelrechte Tönnchen, alle ohne sinnvolle Beschriftung und mit dem gleichen Verhalten. Meist nur ein oder 2 Farbkleckse drauf.
