ich erhielt eine Telefonanfrage, ob es denn sein könne, dass 50 Stück einer unbenutzten 10 uF-Kleinspannungs-Elko-Serie komplett 0 uF haben können.
Ohmmäßig soll unendlich (in beide Richtungen) gemessen worden sein. auf der Klemmkarte (wo die Elkos angebarcht waren), hat es keinerlei Auslaufspuren gegeben.
Ich habe also in meinen Erinnerungen gekramt und nur selten mal ein unendlich Ohm Elko erinnert.
Wer hat solche Serien auch schon "am Wickel" gehabt?
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
25.09.19 12:25
Foghunter
nicht registriert
25.09.19 12:25
Foghunter
nicht registriert
Re: Elektrolyt-Kondensatoren aus den siebziger Jahren
Hallo Rainer,
10uF-Kapazitäten mit dem Ohmmeter schätzen ist bedenklich. Zumindest solltest Du Deinen Telefonpartner nach dem gewählten Messbereich fragen und checken lassn, ob das Ohmmeter überhaupt noch was anzeigt.

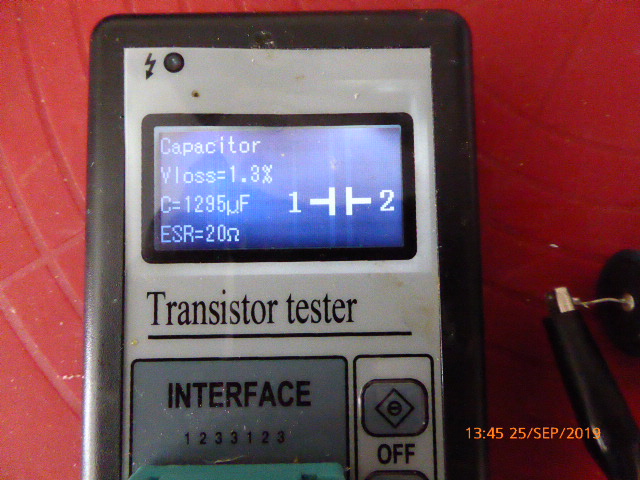

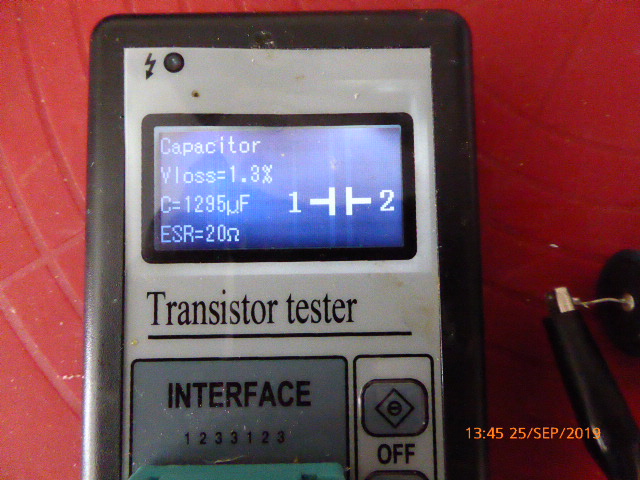

Der Bauteiltester aus dem mc.net wird für ein paar Euro aus China angeboten und misst alles, was man ihm zum testen gibt. Die kleine Platine versucht sogar, den ESR eines Kondensators zu bestimmen,, denn allein die Kapazitätsmessung ist nur wenig aussagekräftig.
Re: Elektrolyt-Kondensatoren aus den siebziger Jahren
Hallo Rainer,
das Problem kenne ich. Betroffen waren Elkos im einstelligen und niedrigen zweistelligen µF Bereich mit Spannungsfestigkeiten von 16 V. Bei denen war wohl infolge innerer Korrosion mindestens einer der Anschlussdrähte ohne Kontakt. Interessant ist, dass sehr alte Elkos nicht betroffen sind.
Re: Elektrolyt-Kondensatoren aus den siebziger Jahren
Foghunter:Hallo Rainer,
10uF-Kapazitäten mit dem Ohmmeter schätzen ist bedenklich. Zumindest solltest Du Deinen Telefonpartner nach dem gewählten Messbereich fragen und checken lassn, ob das Ohmmeter überhaupt noch was anzeigt.
Der Bauteiltester aus dem mc.net wird für ein paar Euro aus China angeboten und misst alles, was man ihm zum testen gibt. Die kleine Platine versucht sogar, den ESR eines Kondensators zu bestimmen,, denn allein die Kapazitätsmessung ist nur wenig aussagekräftig.
Viele Grüße
Wolfgang
Danke für die Hinweise, wie man Elkos mit dem Ohmmeter prüfen kann. Ist hier schon bekannt, keine Sorge. Es ging dem Anrufer um -- sozusagen -- eine Ja / Nein - Prüfung. Eine solche Grobprüfung (gibt es irgendeine Aufladekurve (mit Polaritäts-Wechsel)). Damit hatte der Anrufer ermittelt, dass irgend etwas mit den Elkos nicht stimmt.
@alle: Ich hatte nochmal nachgefragt, welche Elko-Firma das war. Leider wurden die Kondensatoren schon entsorgt. Sollen von Mitte der siebziger Jahre gewesen sein.
@Georg: Davon habe ich auch noch einige, die sind alle noch ok.
@Roland: Ja, meine Uralt-Typen von 1964 sind alle im Prinzip ok, allerdings doch zumeist mit ca. 20 % Kapazitätsverlust.
Re: Elektrolyt-Kondensatoren aus den siebziger Jahren
Hallo zusammen,
kleine Elkos haben logischerweise wenig Elektrolyt und trocknen daher gerne aus, insbesondere neuere Billigprodukte sowie auch die kleinen SMD-Elkos. Trocknen sie während der Lagerung aus, gibt es dabei meistens keine Isolationsschäden, somit haben sie einfach keine Kapazität mehr. Ich habe noch ein Funkgerät voll derartiger Kondensatoren, das wartet auf Freiwillige...
Halb ausgetrocknete Exemplare können beim Anlegen von Spannung auch Kurzschlüsse generieren.
