danke für Deiner sehr ausführlicher Antwort. In nächsten Zeit werde ich wahrscheinlich beschäftig sein, aber später kann mann das alles in Ruhe ausprobieren. Also, ich bedanke mich herzlich noch mal!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
qw123:....Am anderen Ende des Koax-Kabels erwartet Dich aber das gleiche Problem wie bei einer Mini-Whip. Der 50-Ohm-Ausgang des Kabels muß vernünftig an den Eingang des jeweiligen Empfängers angepaßt werden. Andernfalls geht der Vorteil einer Aktivantenne verloren. ...
Hallo Heinz, für die Anpassung des Kabels an normale Radios (mit wesentlich höherer Eingangsimpedanz als 50 Ohm) reicht scheinbar auf der Empfängerseite ein parallel geschalteter R von z.B. 68 Ohm völlig aus da die Empfangsleistung vermutlich trotzdem noch durch das atmosphärische Rauschen begrenzt wird. Jedenfalls scheint es bei MW und LW so zu sein. Auch waren einige meiner an der Mini Whip getesteten Empfänger mit den Pegeln auf LW und MW und teilweise auch KW ohnehin überfordert, so dass manchmal ein Dämpfungssteller angebracht wäre.
@Friedrich: Willst du denn mit deinem Mast regelmäßig unter field day-Bedingungen BC-DX machen oder machst du auch Funkbetrieb damit? Der schöne Mast ist ja leider noch nicht so ganz die Lösung für dein Problem, auch zuhause die Schätzchen deiner Radiosammlung mit gutem Empfang zu versorgen. Hast du den Versuch mit Mini Whip am Balkon aufgegeben? Du schriebst im Eröffnungsbeitrag:

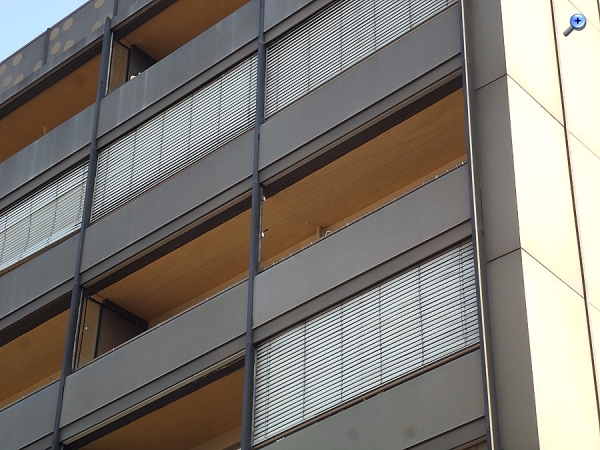

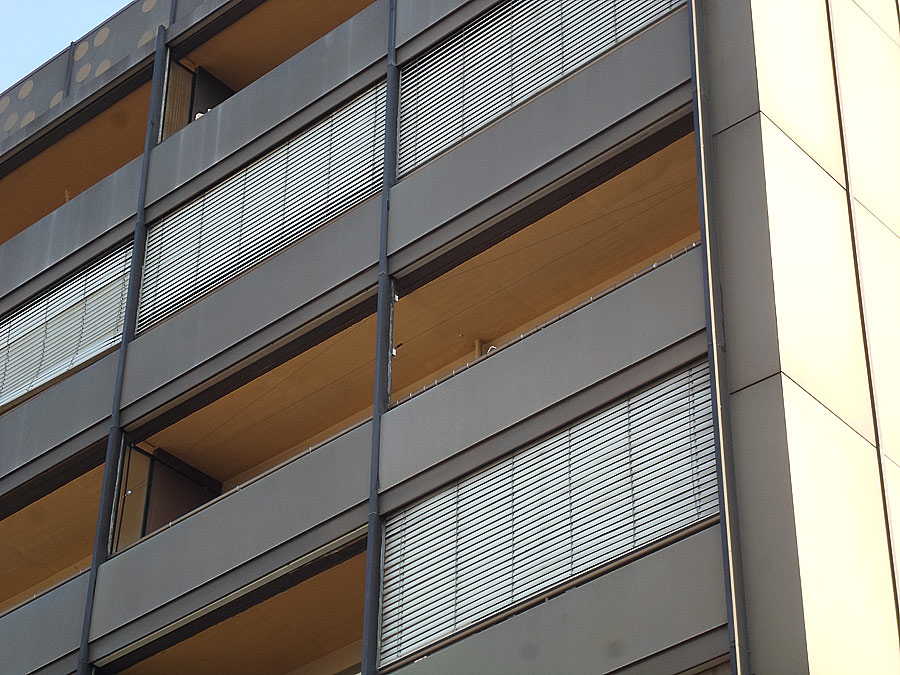

friedrich-kutnik:..... Bei mir ist das extrem schlimm, weil mein Haus, wo ich wohne, ist komplett abgeschirmt mit Aluminium. In meiner Wohnung ist praktisch kein Empfang, nur teilweise auf UKW. .....
Das hätte etwas gutes. Es würde bedeuten, dass eigene Störungen aus dem Haus und aus dem Stromnetz nicht so sehr auf eine außen am Balkon angebrachte, gut mit der Schirmung des Hauses (z.B. Balkonbrüstung) verbundenen Whip gelangen könnten.
Im Urlaub auf der Insel Rügen hatte ich meine Whip in unmittelbarer Küstennähe auf nur 1,5m "Höhe" am ortsfesten Grill, etwa 20m vor dem Haus befestigt. Das ging dort gefühlt nochmal deutlich besser als zuhause. Der Gegenversuch mit großer Höhe steht noch aus. Einen 12m Teleskopmast habe ich. Der muss aber abgespannt werden und lässt sich daher nur mit Helfern ausfahren. Für Versuche mit verschiedenen Höhen und Positionen werde ich mir die Whip noch ein zweites mal identisch zur ersten aufbauen. Mit direktem Umschalten oder Umstecken der Antennen hat man den besten Vergleich und man lässt sich nicht von den schnell veränderlichen Bedingungen narren.
VG Björn
Es strahlen die Sender Bild, Ton und Wort elektromagnetisch an jeden Ort -Kraftwerk-

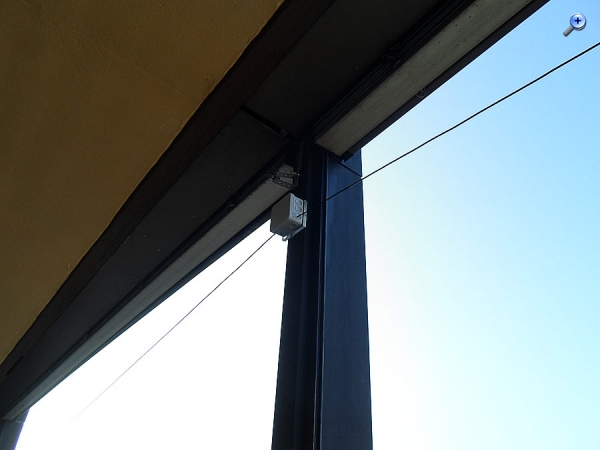

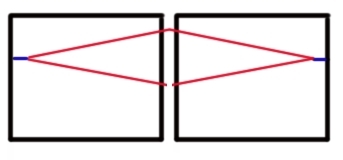

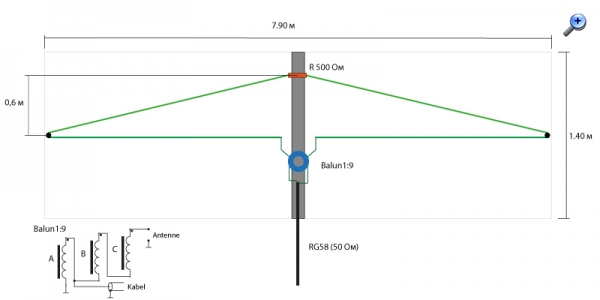

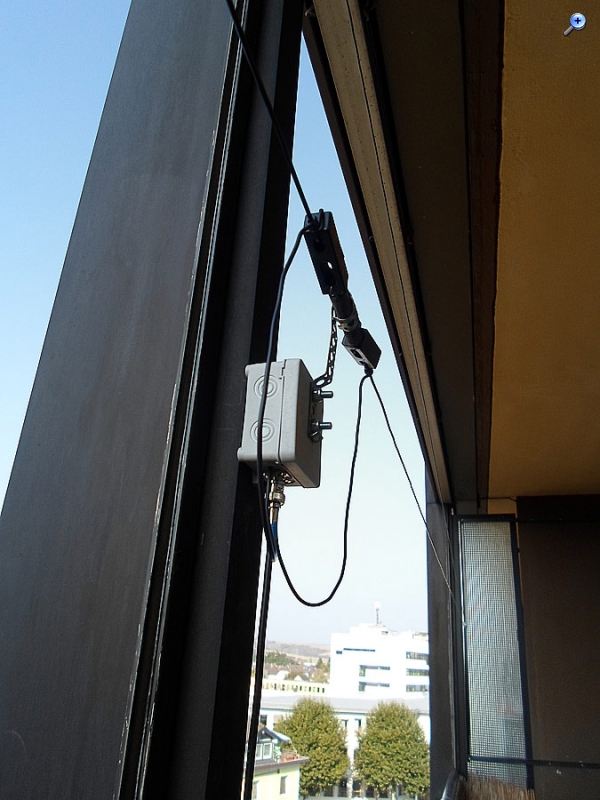

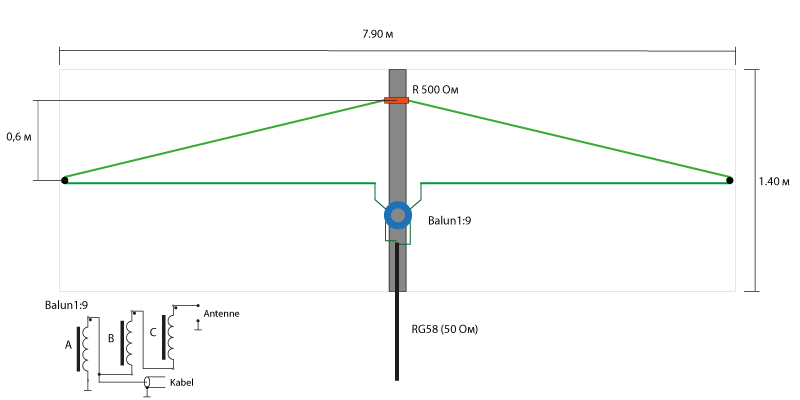

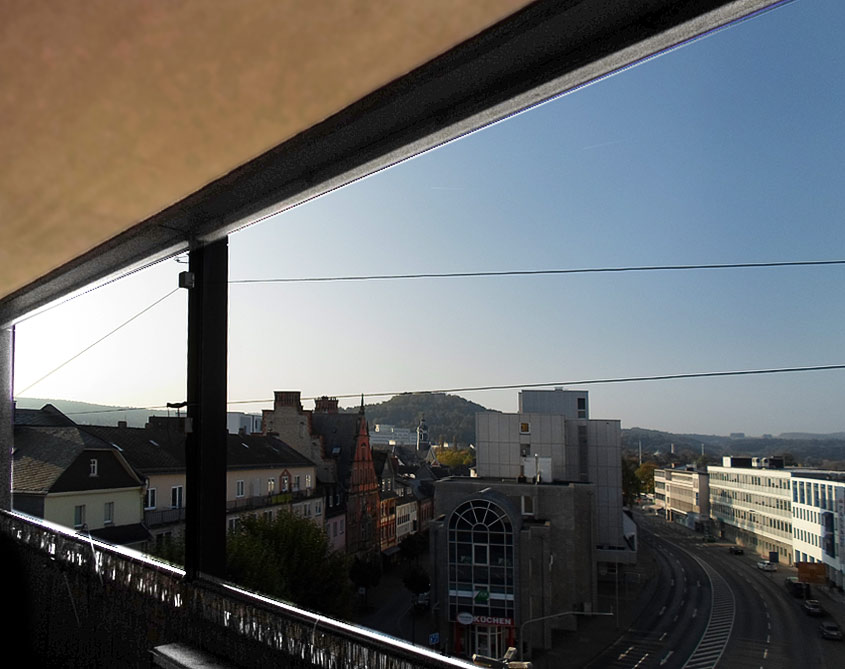

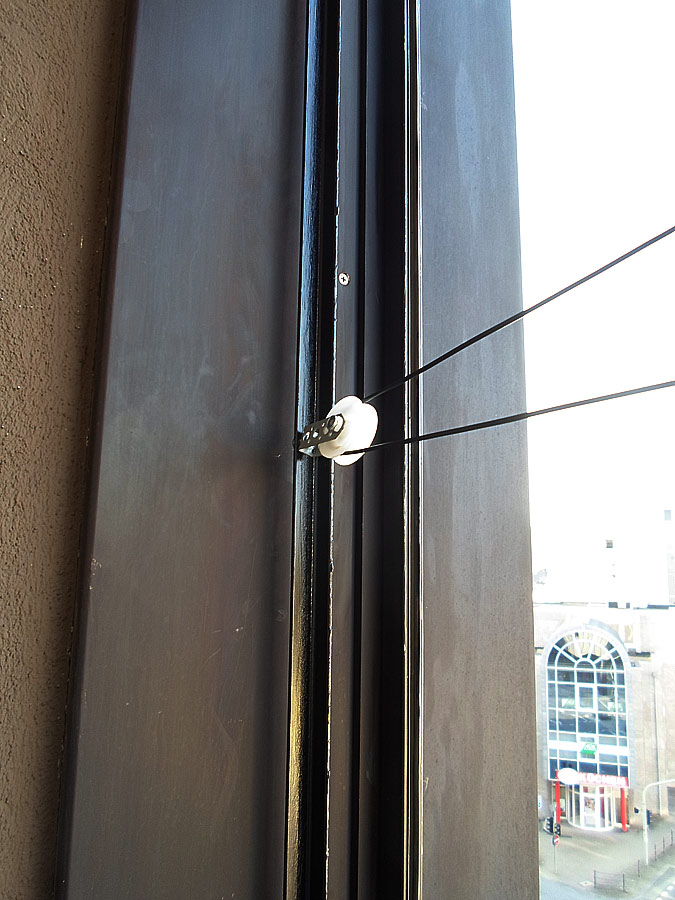

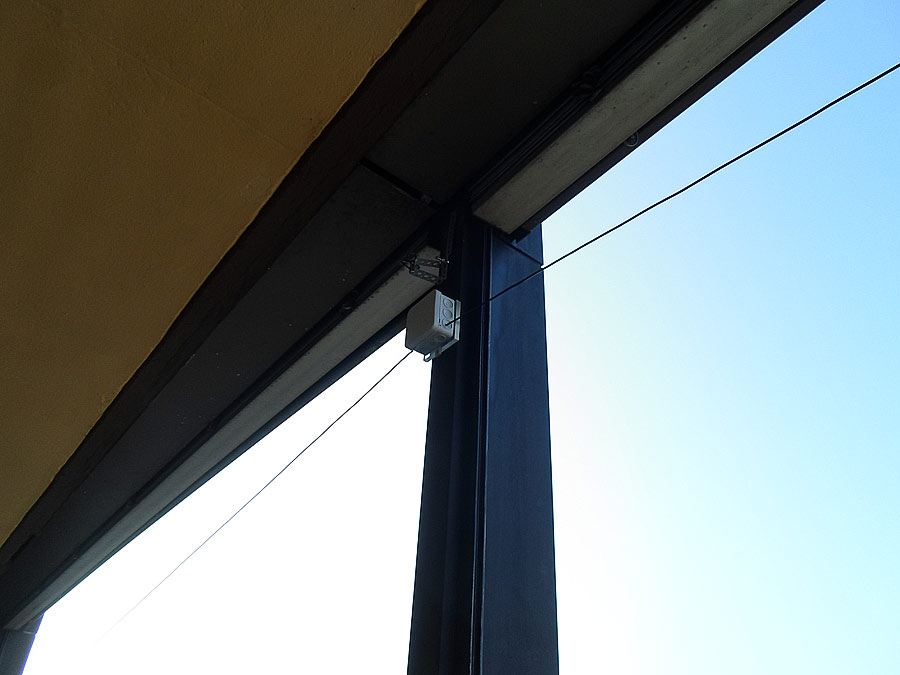

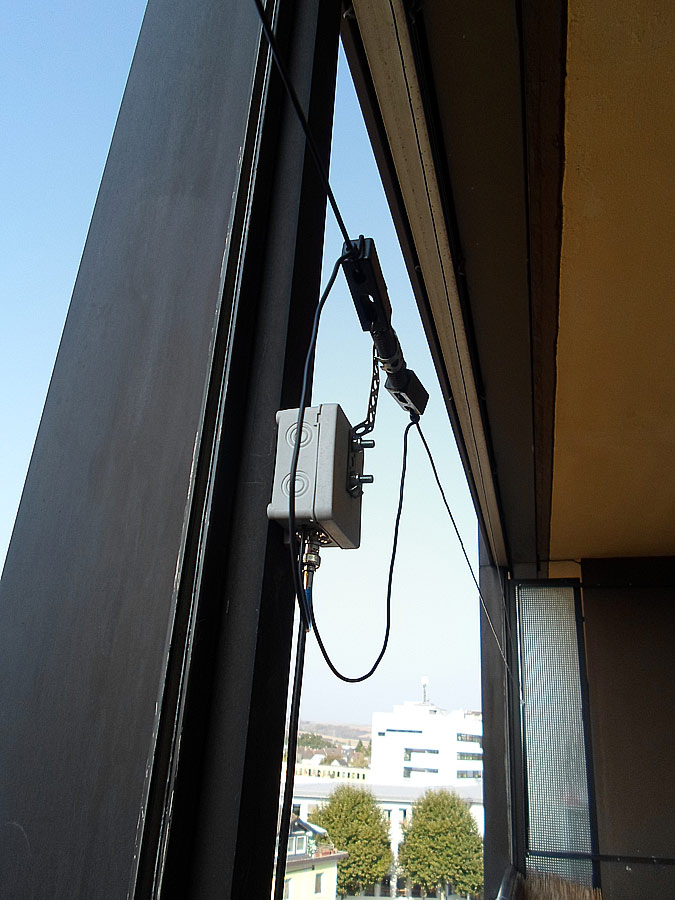

Urlaub ist vorbei und jetzt kann man wieder was machen. Nach längere Überlegung, bin ich auf die Idee gekommen, eine modifizierte T2FD auf meinem Balkon aufzubauen. Gesagt - gemacht. Wie die Antenne aussieht, das auf die Bilder und Skizze.

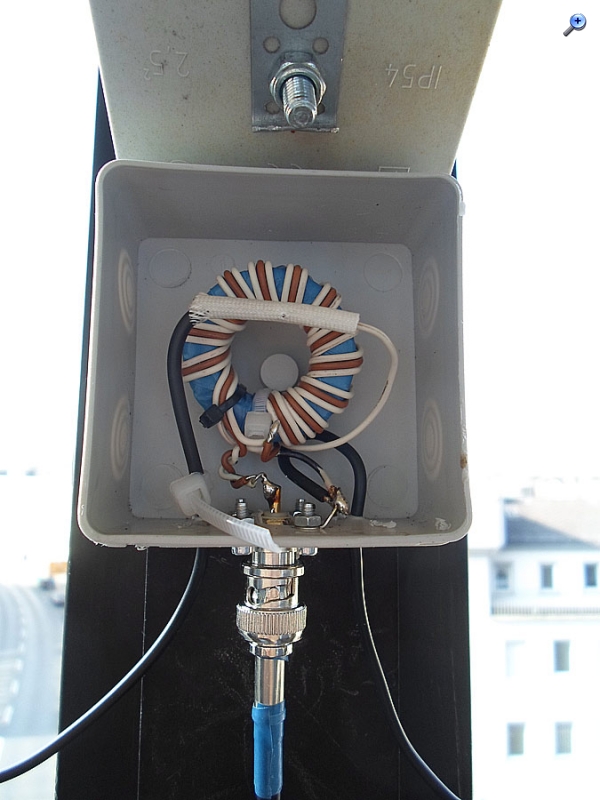

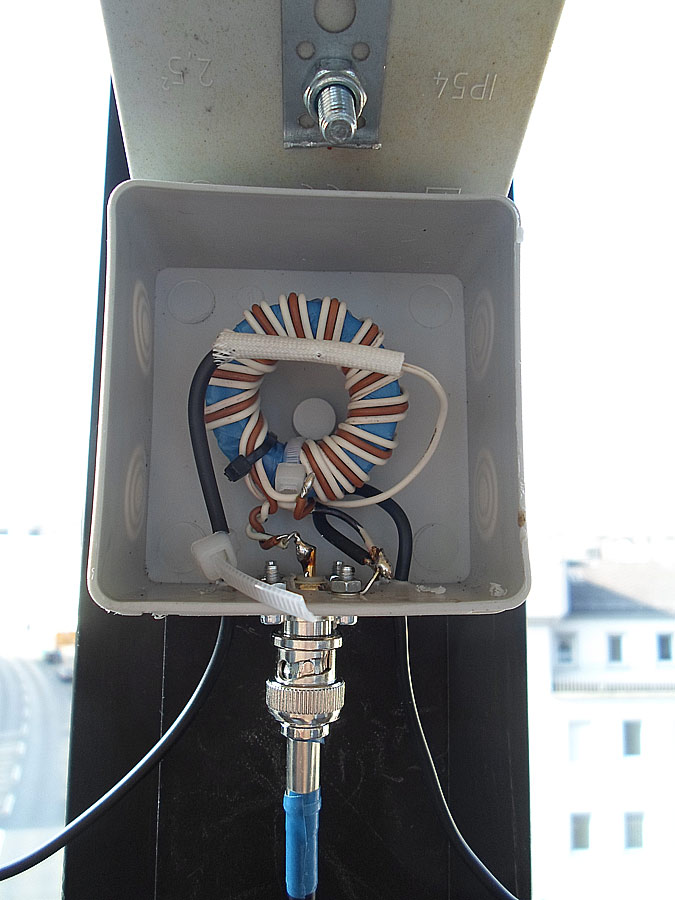

Balun 1:9. Die erste Proben haben nicht schlechte Eindruck gemacht. Das ist eine Breitspur Antenne und die bedeck praktisch das ganzes KW-Bereich.
Das ist meine Magnetic-Loop. Der Vorteil einer Loop-Antenne besteht darin, daß sie elektrische Störungen ausblendet und (fast) nur das magnetische Feld auswertet.
können Sie vielleicht ein bissen mehr über Ihre Antenne informieren? Was für Bereich überdeckt sie, ob ein Verstärker ist auch dabei? Was für Kabel ist als Verbindung zwischen die Antenne und Radiogerät und wie lang, u.s.w. Ist die Antenne für Empfang, oder für Funk auch? Wird sie gesteuert? Die Konstruktion sieht super aus. Sehr interessant.

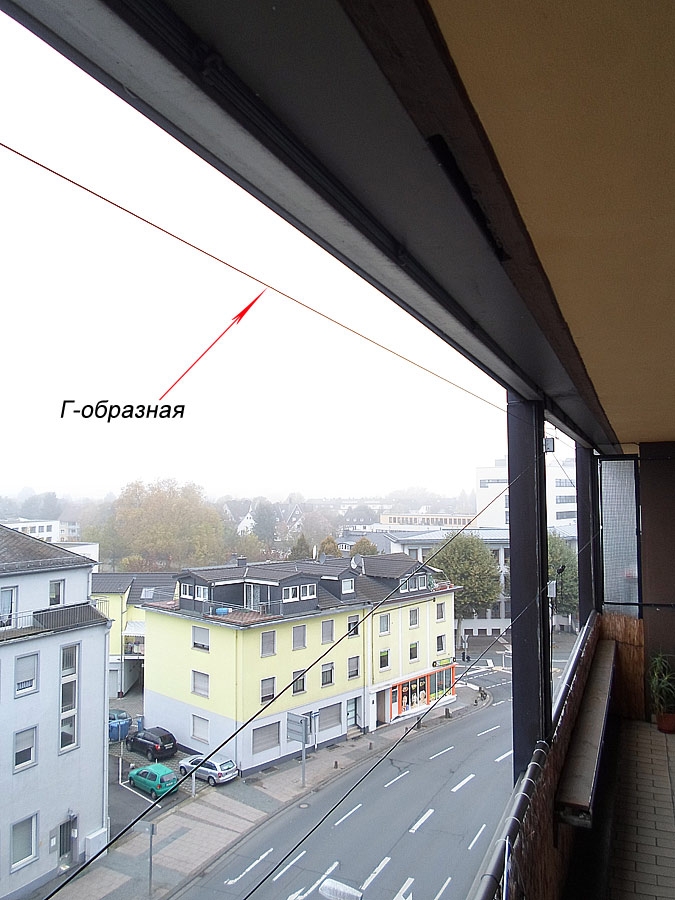

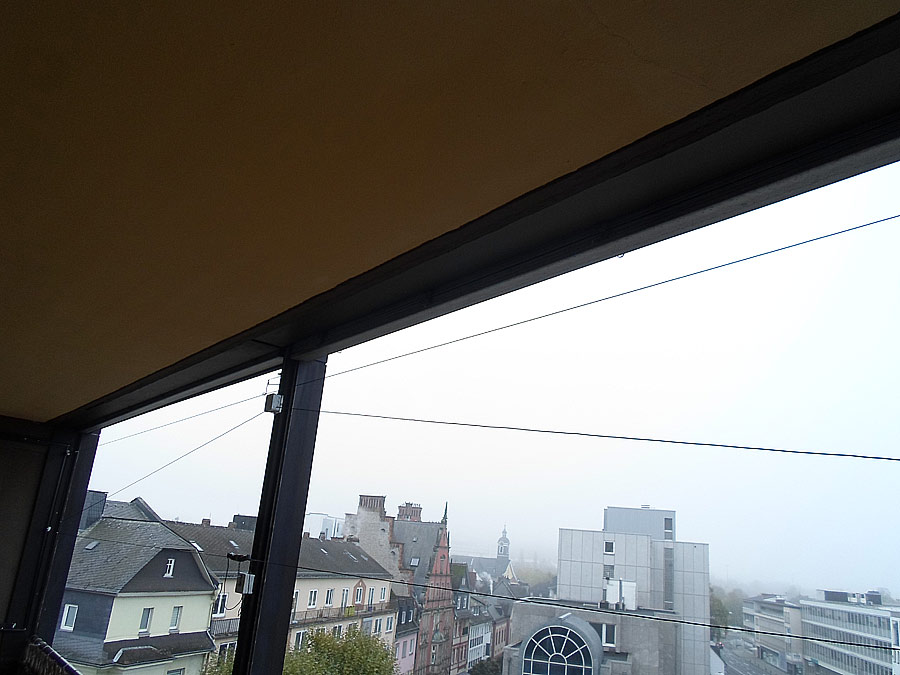

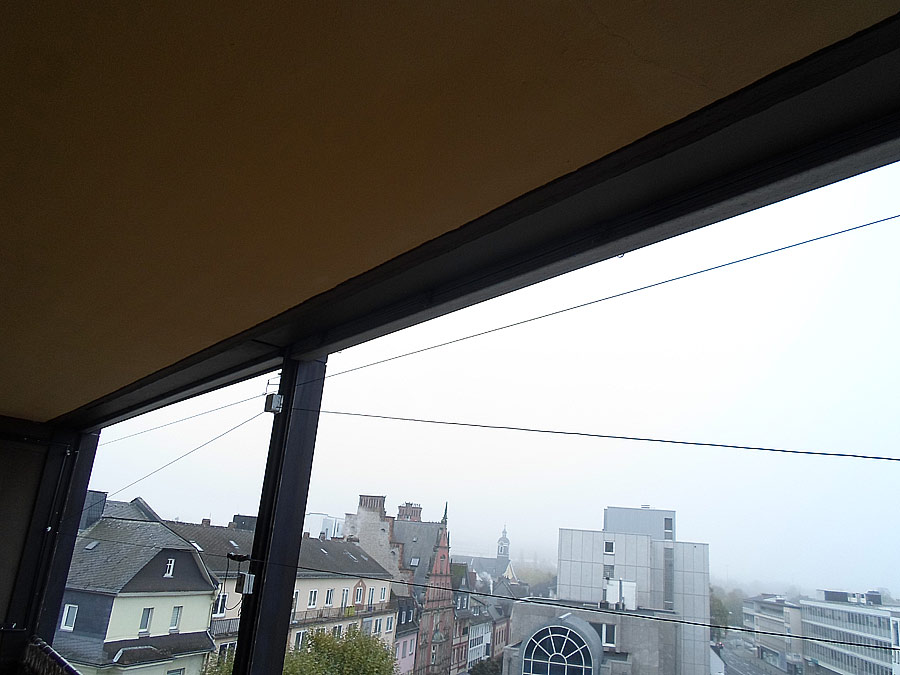

Ich habe in zwischen noch eine Draht Antenne auf meinem Balkon aufgebaut.
friedrich-kutnik:können Sie vielleicht ein bissen mehr über Ihre Antenne informieren?
Die magnetische Antenne hat einen Durchmesser von 75cm und ist bis max. 150 Watt belastbar, Frequenzbereich 14 bis 30MHz abstimmbar. Die Abstimmung der Loop-antenne erfolgt über ein automatisches oder manueller Steuergerät. Controller "K-Loop-4" mfg.
