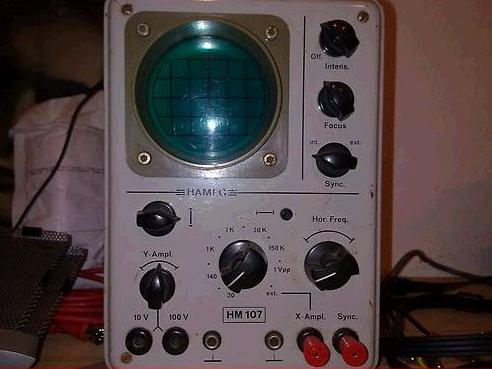

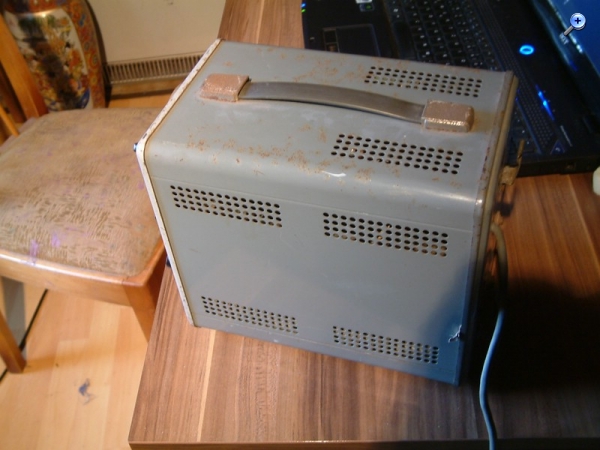

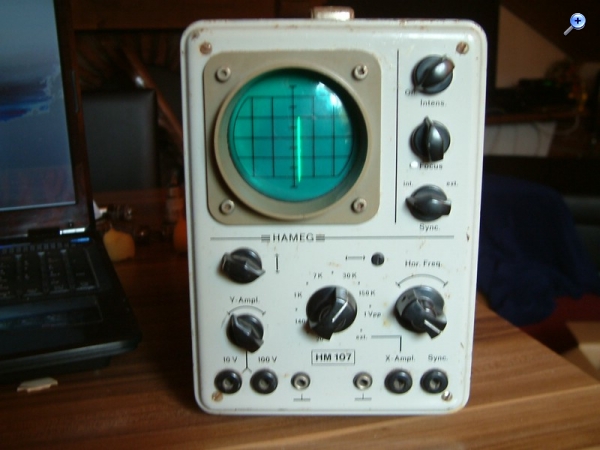

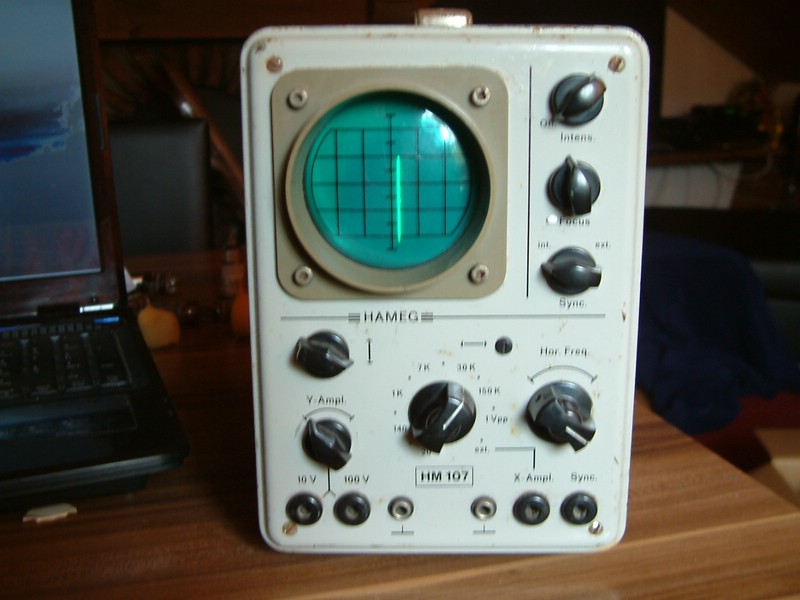

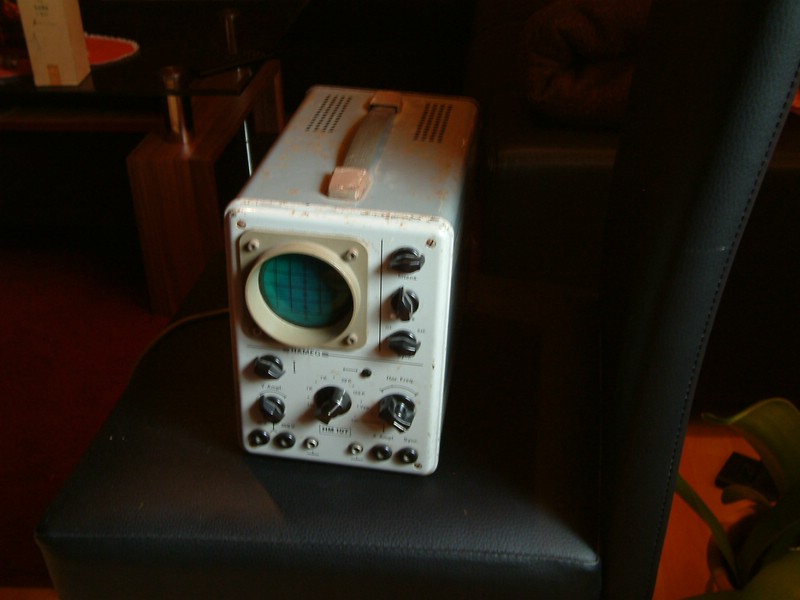

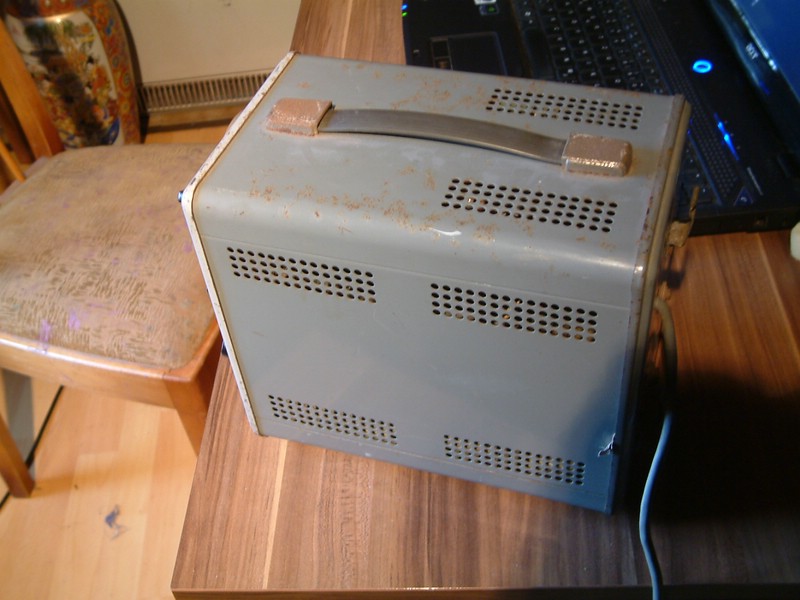

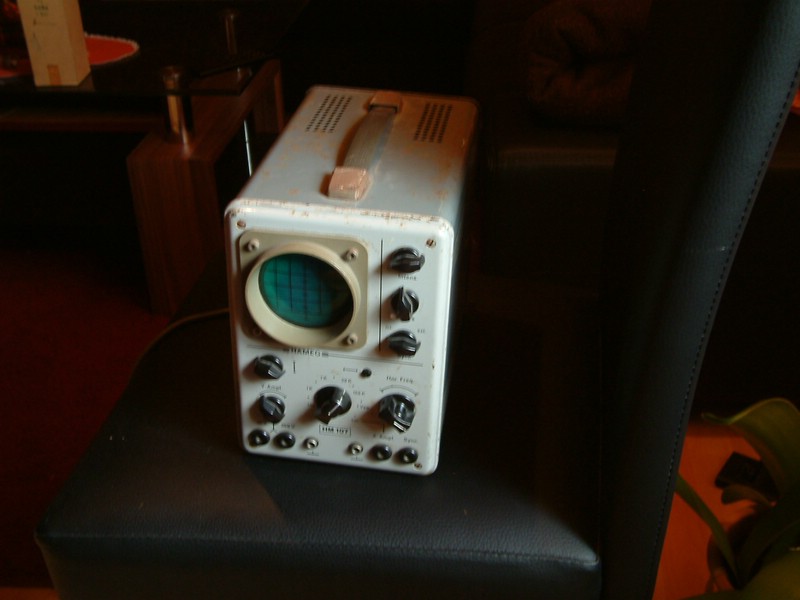

Dieses Kleinchen geht ca bis 500kHz und ist warm, es hat Röhren. Sozusagen einer der Ur-Hamegs. Er hat einen eigenen 10:1 Teiler und Bananenbuchsen, somit genügen einfache Messkabel.
Das Gerätchen ist defekt, wird somit repariert, restauriert.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Erinnerungsfetzen tauchen auf: Vor einigen Hundert Jahren (so um 1969) habe ich das Gerätchen mal als Bausatz zusamengebaut und (aus Unkenntnis) eine besonders preiswerte CRT eingebaut. Die war prima, aber eine Zweischichten-Röhre mit zwei Farben und UNTERSCHIEDLICHER Nachleuchtzeit. Das Anzeigeergebnis sah bei Impulsen immer etwas eigenartig aus
das war ja was ganz edles. Wird wohl ein P7 Phosphor gewesen sein, der schnelle Teil leuchtet weißblau, das Nachleuchten ist gelb-grünlich und lang anhaltend.
Das ist etwas gewöhnungsbedürftig, birgt aber große Vorteile bei langsamen und sehr langsamen Vorgängen. So realisiert er zB eine Peak- und Mittelwertanzeige recht glaubwürdig.
Einen derartigen Phosphor kann man hier im Forum begutachten, mein großer Tek 555 hat ihn, ebenso mein Swob III. War das denn die gleiche CRT wie die die verbaut ist? Wenn nicht kann es zu einer Abweichung der Empfindlichkeit der Ablenkung kommen, d.h. die Skalierung stimmt nichtmehr mit dem Original überein.
Ich stell gleich mal eine Beschreibung für soetwas ein, im Thema Tek, 551
nö, es gab den Bausatz mit und ohne Bildröhre. Ich wollte Geld sparen und habe (bei C o n r a d ?) die DG-7 mit einem Zusatz (weiß nicht mehr welcher) gekauft und mich dann gewundert:
das ist ja mal das krasse Gegentum zu Deinen "Dickerchen". Bekommt der Lütte zwischen all den Riesen keinen Jitter in der X-Ablenkung vor lauter Angst? Oder schläft er im Kinderbettchen neben dem Papa?
Moin Martin, Deiner scheint ja einer aus einer der ersten Serien zu sein, mit Telefonbuchsen im Y-Eingang. Meiner hat bereits die hochmoderne UHF-Buchse. Nach meiner Beschreibung hat er einen Frequenbereich von 5Hz - 0,8MHz -3dB und 20mVss/cm, sowie 5Hz - 3MHz -3db bei 120mVss/cm. Die Kippfrequenzen gehen von 20Hz - 150kHz. Neuere hatten 16Hz - 160kHz. Die Bildröhre ist eine DG7-32. Der Bausatz ohne Röhren hat DM 228,- gekostet, als Fertiggerät DM 398,-
Falls Du daran Interesse hast, ich habe die kompletten? Bauunterlagen für den HM107.
ich tu ihn zu den Picoskopen da fühlt er sich wohl
Hallo Klaus, ich hab damals das 207 als Bausatz gehabt. Der Preis war vergleichbar, sehr teuer. Mal schaun was dem kleinen fehlt, wenn nötig komm ich gern darauf zurück.
Ja, tue ihn zu den Picoskopen. Beide spielen ja in der gleichen Liga Da wird er sich wohlfühlen und muß nicht zu den Teks aufschauen. Etwas größer als ein Picoskop ist er doch. Ich finde die Konstruktion des Picoskops gewitzter. Nur mit 4xECF82 für alles und sehr sauber aufgebaut, alle Kabelbäume mit Garn abgebunden. Da lacht das Herz. Für den Selbstbau wäre es aber nichts. Viel zu eng. Dafür ist der HM107 das richtige für Bastler gewesen.
ich habe mich heute hier angemeldet und besitze das gleiche Modell von Hameg, allerdings schon mit UHF Buchse, wie von Klaus beschrieben. Die Horizontaltablenkung funktioniert bei meinem Gerät, nur erscheint der Strahl etwas gekippt auf dem Schirm und ist auch etwas zur Seite verschoben. Bist du mit der Restauration schon weiter gekommen?
