Tek, Type E (das Husten der Flöhe genauestens darstellen) Einschub für 500er
hallo alle,
Das Husten der Flöhe genauestens darstellen. Kein Problem für Tek-Sammler, es gibt ja das "E wie Empfindlich"

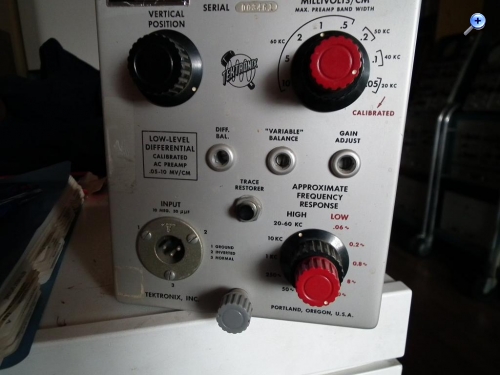

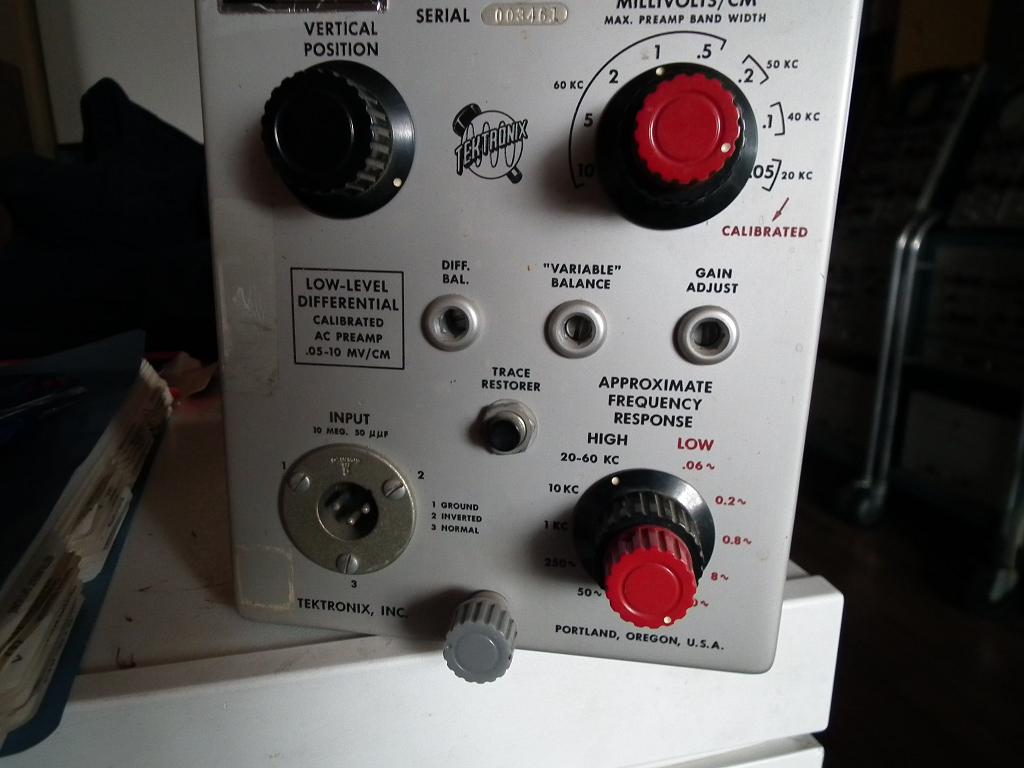

Diese hoch faszinierende Einschub für alle Röhren-Tek der 500er Serie hat in etwa diese Eigenschaften:
* Kalibrierter AC Differenzialverstärker mit einem Frequenzgang von <0,1Hz bis 60kHz,
* im Rechtsanschlag geht er mit 50µV/cm Der Eingang belastet mit 10MOhm, 50pF nur sehr gering (20M symmetrisch).
* passt in alle 500er Einschub-Tek bis einschl. 556
Mikrofone, MC Tonabnehmer und Tonköpfe, Induktionsspulen und Detektorkreise, das große E liefert uns brauchbare Informationen aus der Welt der kleinsten Signale.
Der Umgang damit erfordert höchste Abschirmung, es hört die Flöhe wirklich, sofort !
E hat sieben Röhren an Bord. Wird eben restauriert, Bilder vom Innenleben folgen noch.
!!!
