Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Hallo zusammen,
hier der Teil 1 - Periode Frequenz Amplitude Trigger meiner Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Die meisten Zuschauer werden das wohl alles schon kennen, was in dieser Folge beschrieben ist. Aber ich muss ja bei Null anfangen.
So langsam wünsche ich mir besseres Equipment und einen Profisprecher. Aber das wird dann alles unbezahlbar. Der Zeitaufwand für diese 5 Minuten hat mich schon einige Stunden gekostet. Man glaubt es nicht. Und hinterher würde man die Hälfte wieder anders machen.
Bei dem hier verwendeten Oszilloskop handelt es sich um ein Tektronix 454. Die Bedienung gilt aber in ähnlicher Weise für die meisten anderen Oszilloskope.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Hallo Volker,
ich habe in den frühen 90´er Jahren den Umgang mit Oszilloskopen im Rahmen meiner Ausbildung gelernt. Hier wurde größtenteils im NF (also Hz - kHz - Bereich) gearbeitet. Die Notwendigkeit von kurzen Verbindungen bei hohen Frequenzen war mir bis zu Deinem Video noch nicht bewusst.
Ein sehr großes DANKESCHÖN für Deine Präsentation. Ich freue mich auf Weitere.
Re: Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Moin Volker,
herzlichen Dank für Deine Arbeit. Ganz ahnungslos bin ich nicht, aber teilweise klemmt es schon noch. Sicherlich gibt es Anleitungen im Internet, aber ein Video sagt halt mehr als tausend Worte.
Re: Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Hallo zusammen,
ergänzend zu Volkers Anmerkungen über das Messen Spitze-Spitze: Für sinusförmige Spannungen gilt ein Umrechnungsfaktor von 2*2 bzw. 2,83.
Wenn also bei der Messung z.B. der Heizspannung ein Effektivwert 6,3V vorliegt, so zeigt das Oszilloskop dann ca. 18Vss (6,3V*2*2 = 17,82V).
Für andere Kurvenformen gelten abweichende Faktoren, die ggf. in Tabellen nachzuschlagen sind oder mit etwas Mathematik auch selbst ermittelt werden können.
Re: Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Hallo Volker,
Vielen Dank für die Mühe, die du dir mit deiner Videoreihe machst. Ich habe überhaupt keine Erfahrung mit Oszilloskopen.

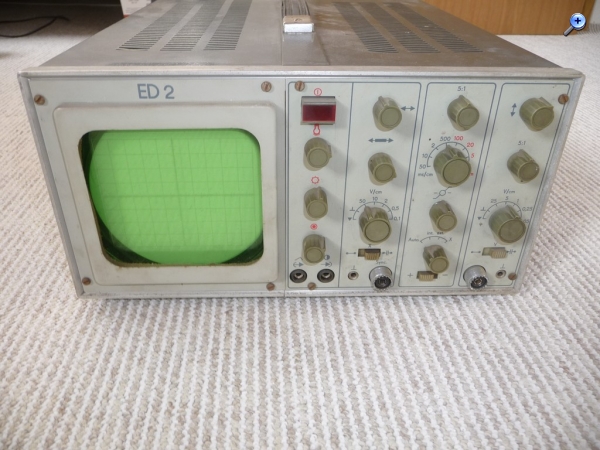

Aufgrund deiner Videos habe ich meinen alten Demonstratonsosillograf "ED 2" aus seinem tristen Garagendasein befreit, durchgesehen und habe nun ein prima Übungsgerät zum Reinfinden in die Materie. Zu was anderem ist er wohl auch nicht zu gebrauchen mit seiner "sagenhaften" Bandbreite von 1 Mhz...?
Mach bitte weiter so, ich freue mich schon auf die nächsten Videos.
Re: Video-Reihe "Wie arbeite ich mit einem Oszilloskop?"
Hallo Axel.
Mit dem Oszi kannst Du bei AM- Radios bis hin zur Mittelwelle durchaus arbeiten und sinnvolle Messungen durchführen. Viel Erfolg bei der Einarbeitung in die interessante Oszilloskopie. Sagt Dir Wolle, der bis Mitte der achtziger Jahre mit einem Oszi 5 Mhz gearbeitet hat.
