als kritische Zone der Stromschluckerei kommt die X-Ablenkung in Betracht. Da wird soviel Strom verbraten daß die Helligkeit der Skalenlampen bei langsamem Wobbeln mitgeht. Wenn da einer der großen Transistoren leitet wirds sehr unangenehm für das ( nur3A... ) Netzteil.
Die Y Ablenkung steuert ebenso Spulen am Röhrenhals, auch hier wieder kräftige Endstufen.
Letztendlich der HV Oszillator, den hattest du ja schon raus.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!

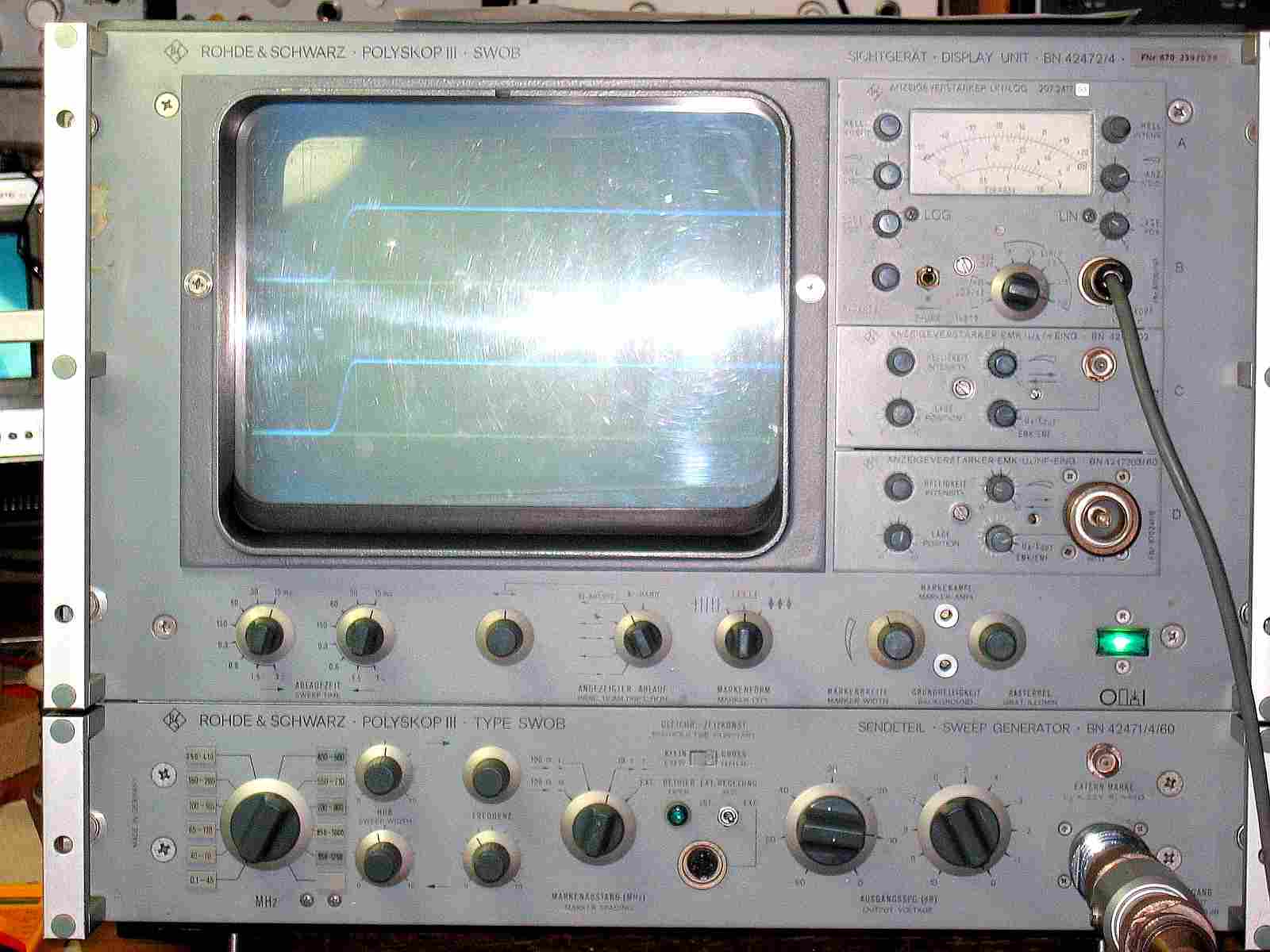

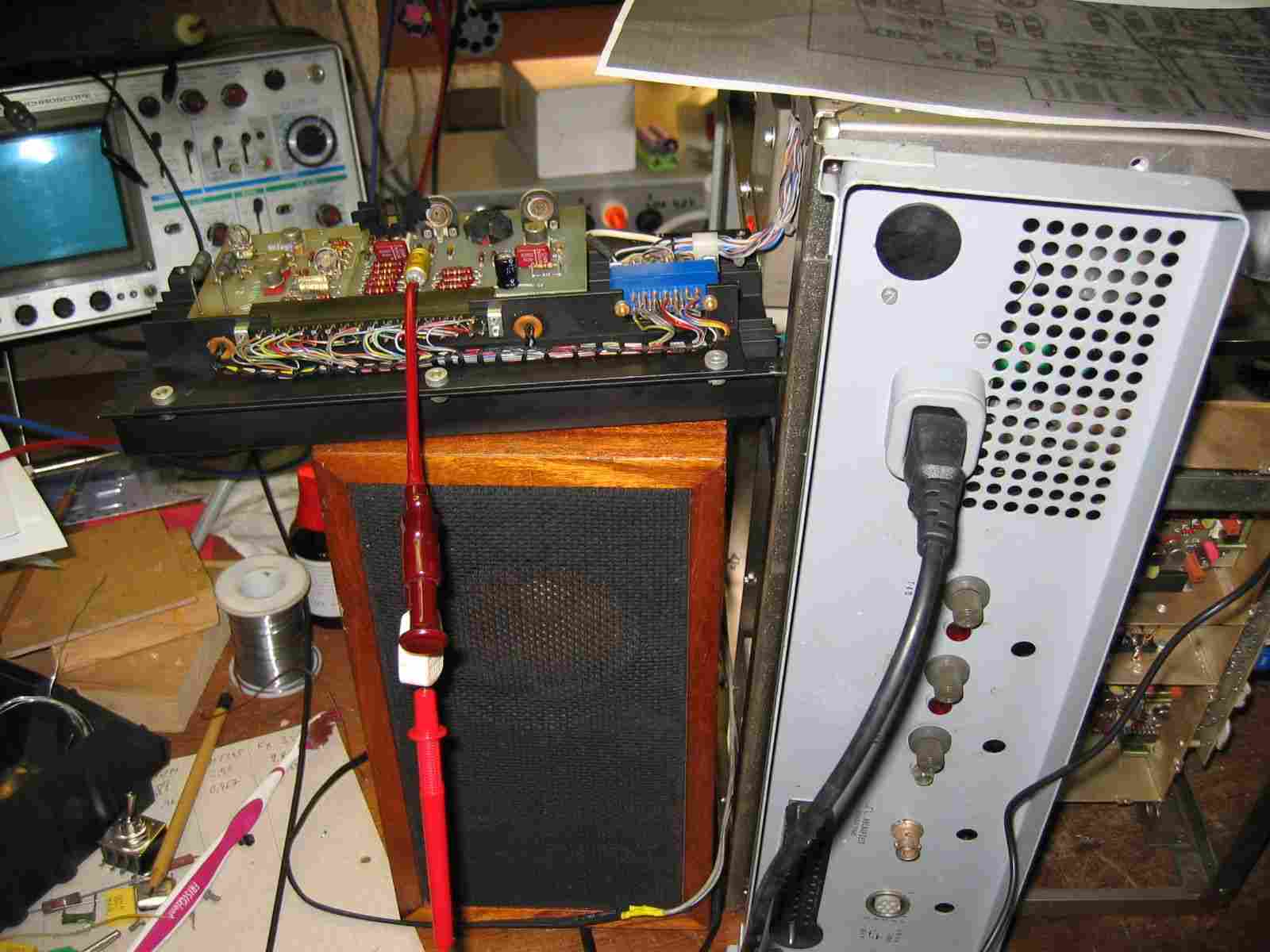

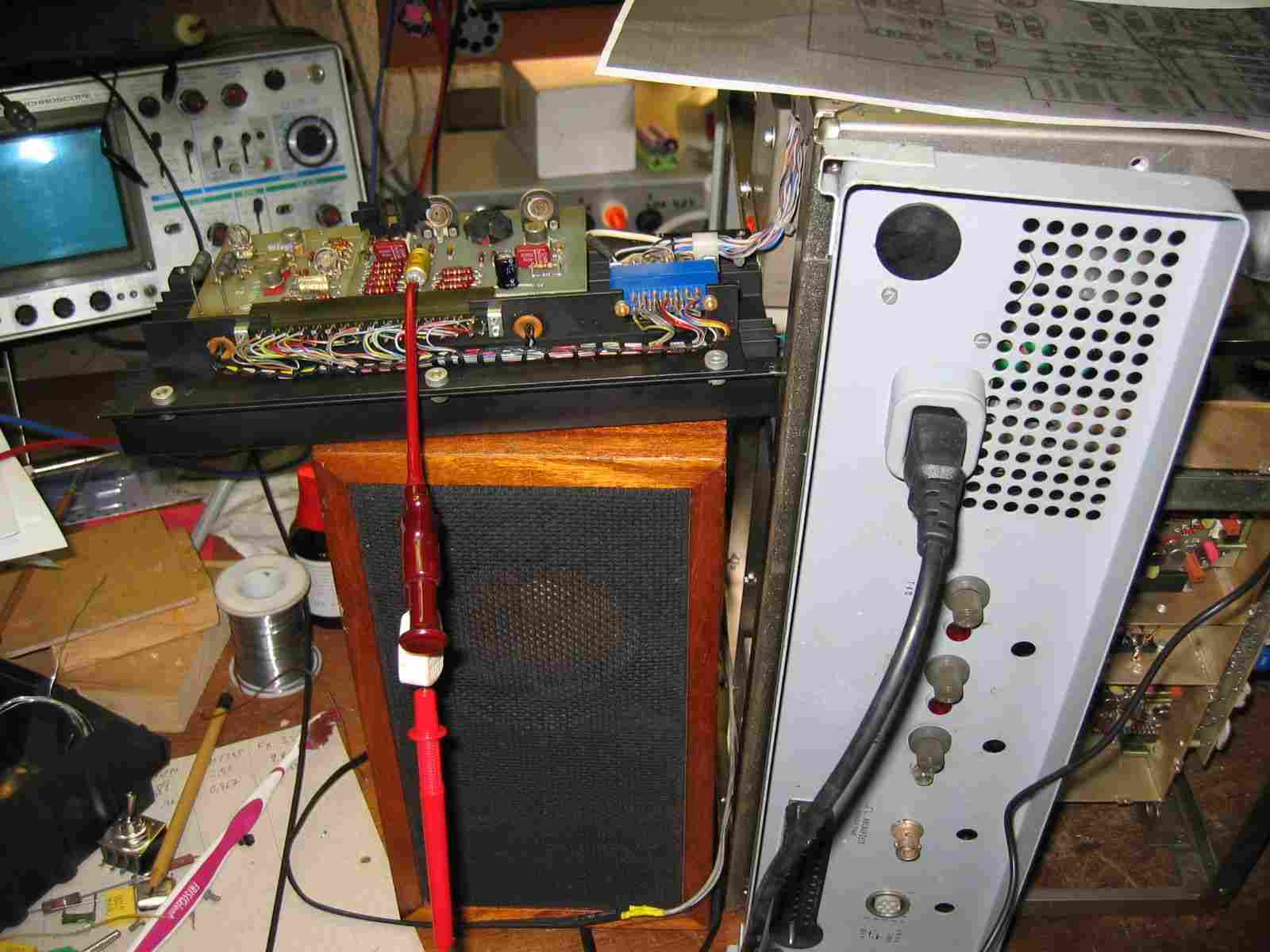

Hallo Martin, jetzt zeigt er wieder an. Der Fehler -der Kurzschluß im C22- hat den Spannungsregler µA 723C mit in den Siliziumhimmel gerissen. Werde das Teil offen ein zeitlang laufen lassen, dann alle Spannungen kontrolieren und ggf. wie zusammenbauen. Vielen Dank nochmal für die Unterstützung. PS: Wenn du einen Gesamtplan auftreiben kannst, in dem die Meßpunkte für die Betriebsspannugen verzeichnet sind, sowas könnte ich gebrauchen.

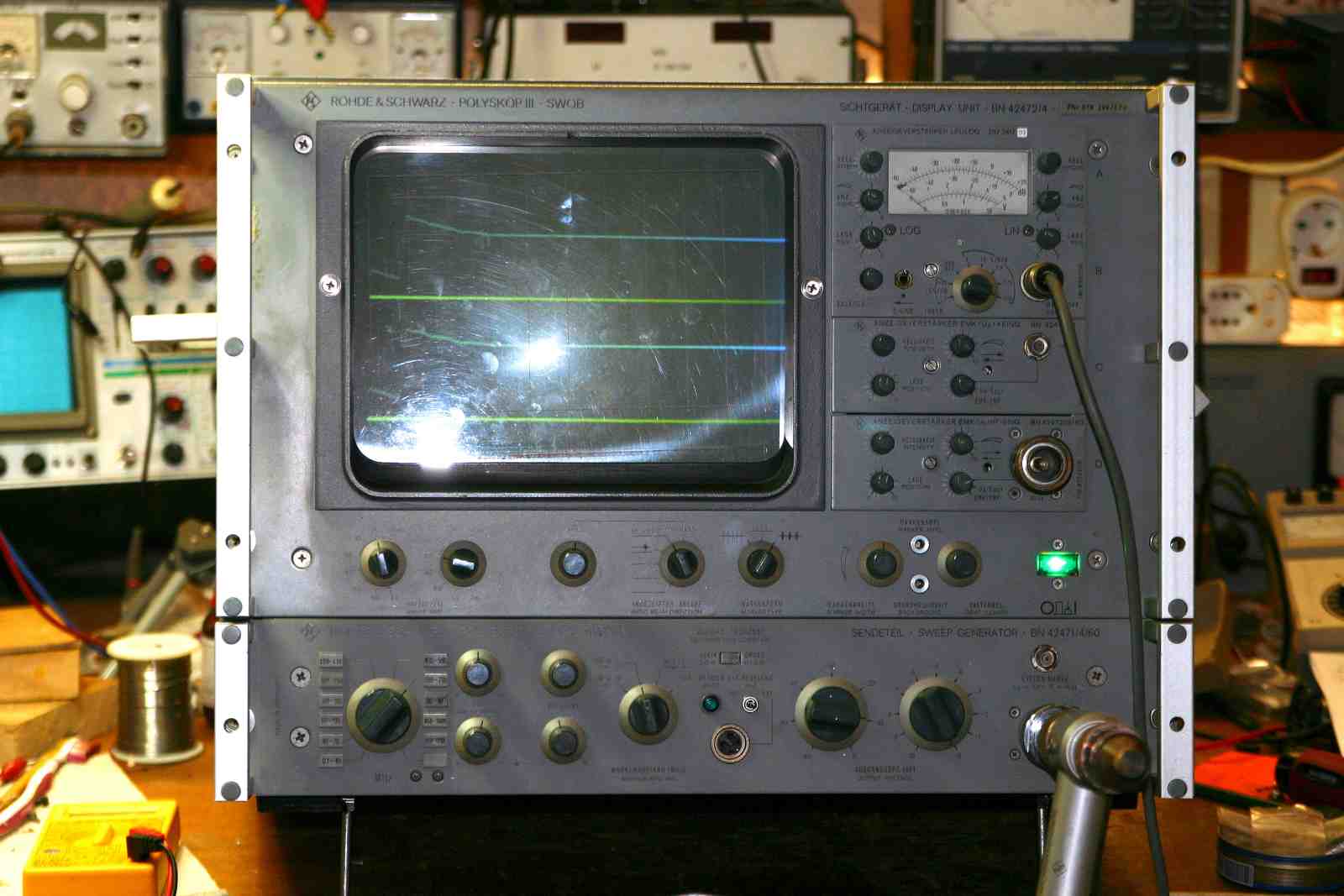

das gefällt mir jetzt so richtig gut, der dicke Swob ist wieder munter Dann hast du ja für die kommenden Wochen eine zeitraubende Beschäftigung, bis man dieses Gerät unter Kontrolle hat das dauert schon etwas...
bez. dem Plan ich schau mal was sich da findet. Muß jetzt aber erstmal nach Fulda, Treffen mit Matt
tolles Gerät - so kenne ich das Design von R&S aus meiner Ausbildungszeit.
Zwar gab es bei uns nur das Vorgängermodell SWOB1, welches noch nicht so modern aussah und weniger leistete, aber die meisten anderen Geräte von R&S waren bereits in diesem Design gehalten. Eingesetzt wurde es zur Messung an Vierpolen unterschiedlichster Art; für Wobbelaufgaben an Radios wäre es ein bisschen "oversized".
Hallo Klaus, hab mir lange überlegt, ob ich mir ein Netzwerktester zulegen sollte. Aber ich glaube, der SWOB paßt besser für meine Versuche und er ist wesentlich preiswerter. Bin eben ein altmodischer HF-Bastler.
Eine Frage: du hast einen Verstärker mit HF Eingang dabei, hinter der BN steht mit / die Ohmzahl. Was hat er denn, 50, 60 oder 75? (der Sendeteil ebenso )
hast du Demodulatoren dabei, Tasntköpfe und oder T ?

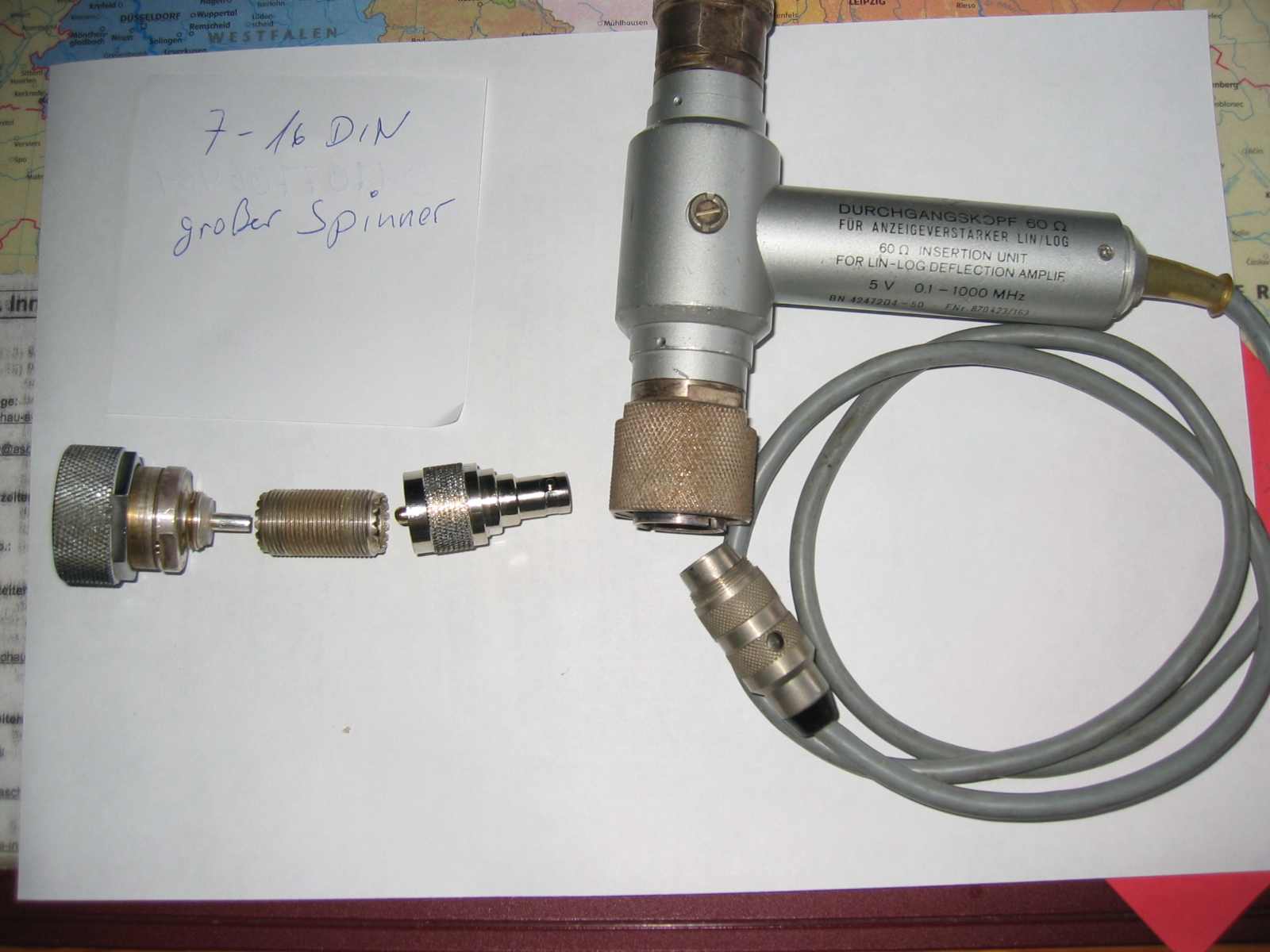

Hallo Martin, leider, wie üblich, kein Meßkopf dabei. Die werden einzeln in der Bucht verscheuert. Ein Durchgangskopf für 60 Ohm für den Anzeigeverstärker lin/log war dabei. Jetzt muß ich mich im Adapterbau betätigen von 7-16 DIN (großer Spinner) auf PL,N,BNC und was weiß ich? Möchte den SWOB überprüfen und habe die Messmittel dazu, aber erst lasse ich den mal einige Tage einlaufen. Du hast doch die Beschreibung für den HF-Tastkopf BN42472-30, wenn die brauchtbar ist, bitte per Email senden.
