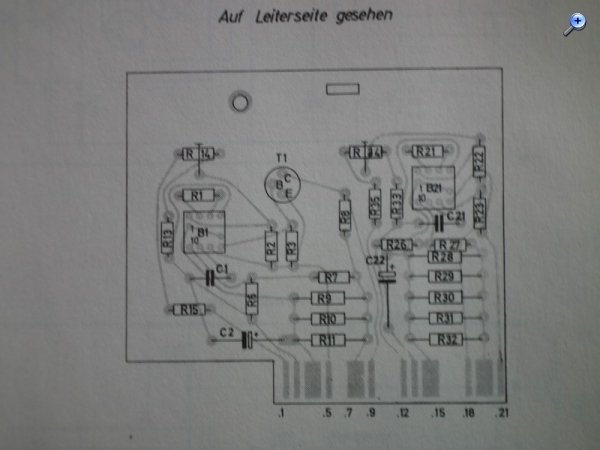

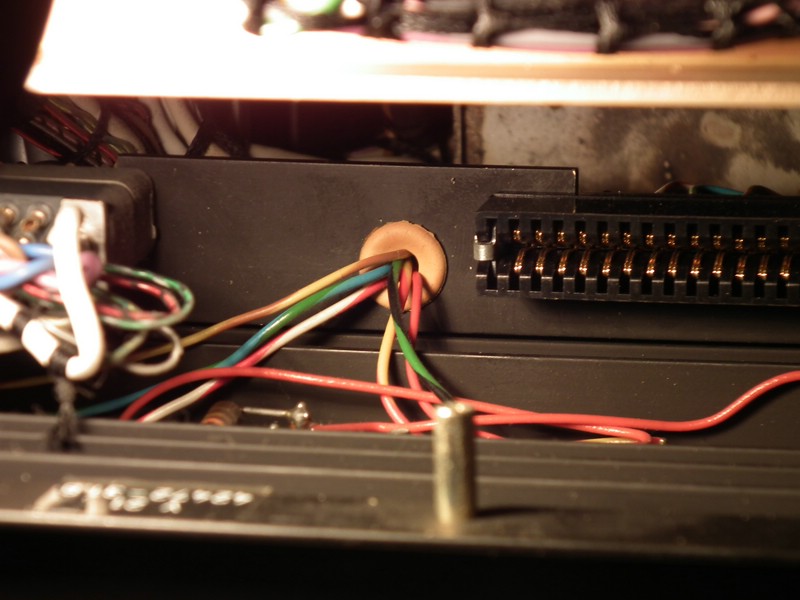

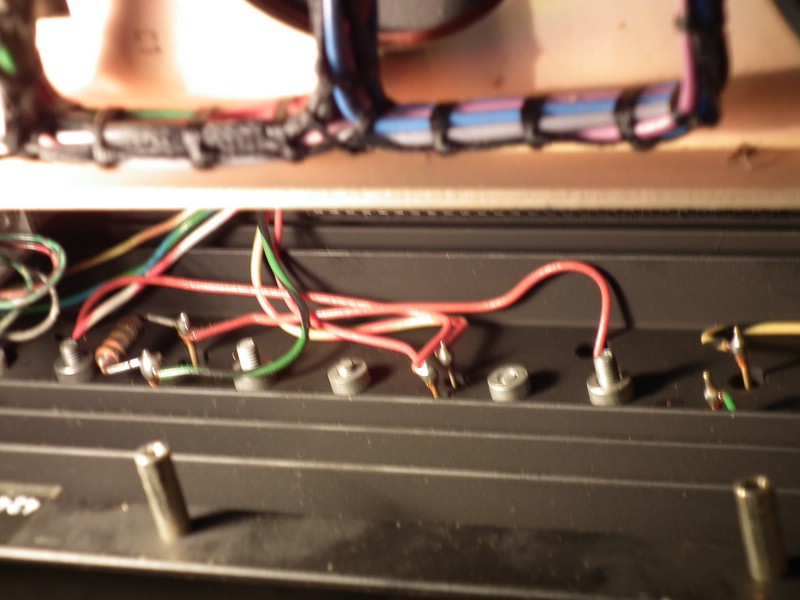

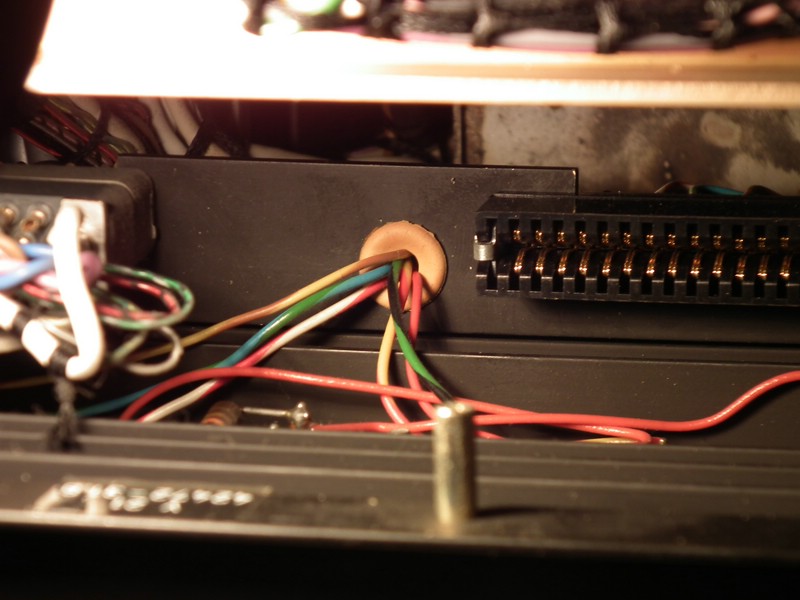

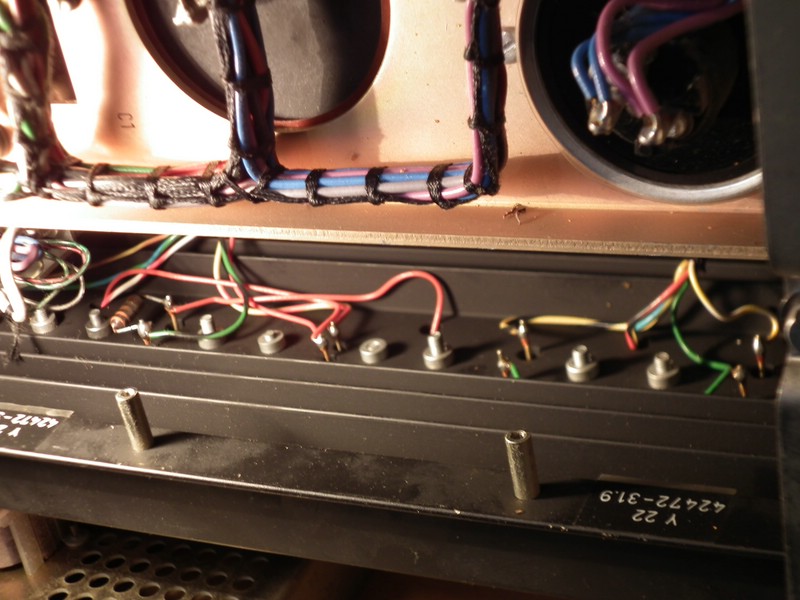

Hallo Martin, habe beide Transistoren ausgebaut und mit Spannung und Strom geprüft. Beide sind OK! Das bestärkt mich in meinem Verdacht, das die beiden Transistoren beim Reparaturversuch falsch verdrahtet wurden. Könntest Du ein Foto von der Verdrahtungsseite Kühlkörper machen, das würde mir sehr helfen, da einige Drähte doch schwer zu verfolgen sind?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

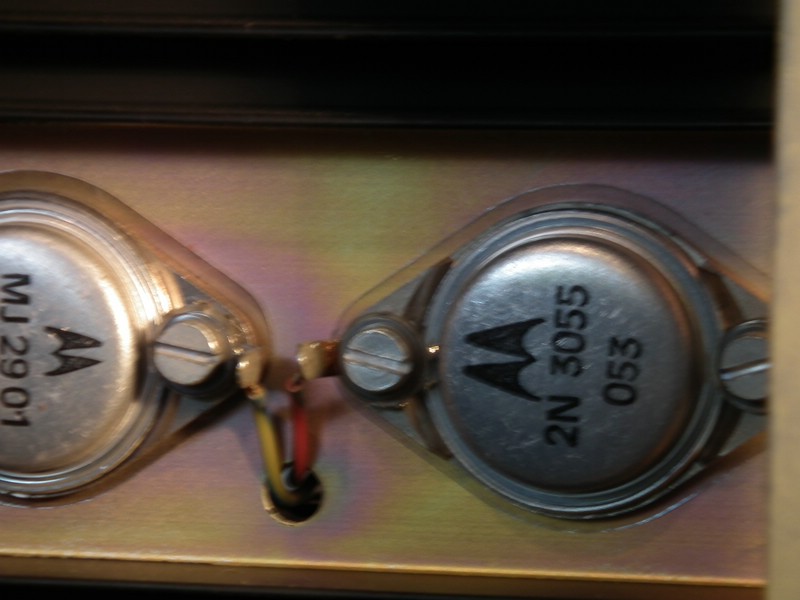

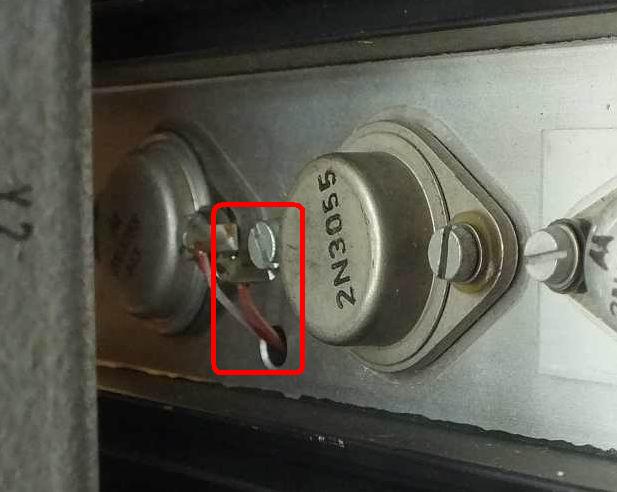

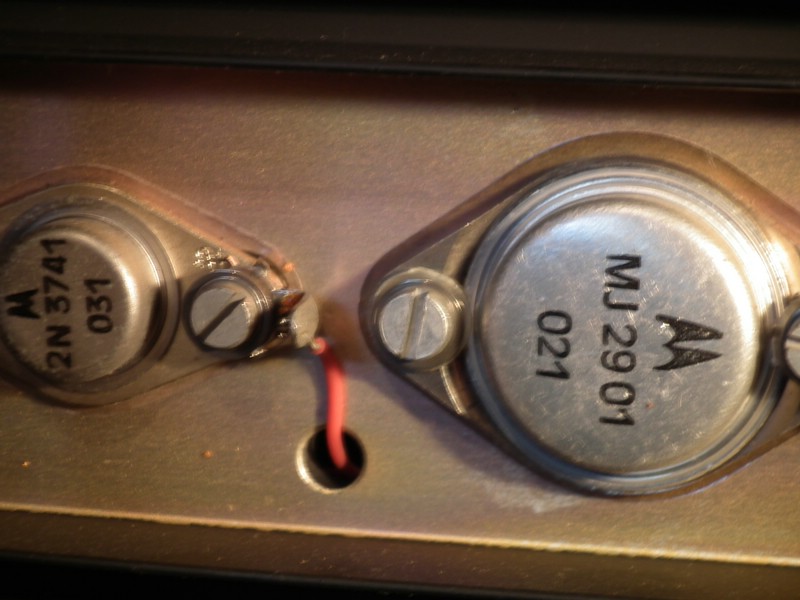

Das kommt drauf an ob er richtig montiert worden ist. Ist die Lötöse mit der Schraube verbunden lautet die Antwort Nein, ist sie unter der Isolierscheibe und mit seinem Gehäuse verbunden dann ist es richtig.

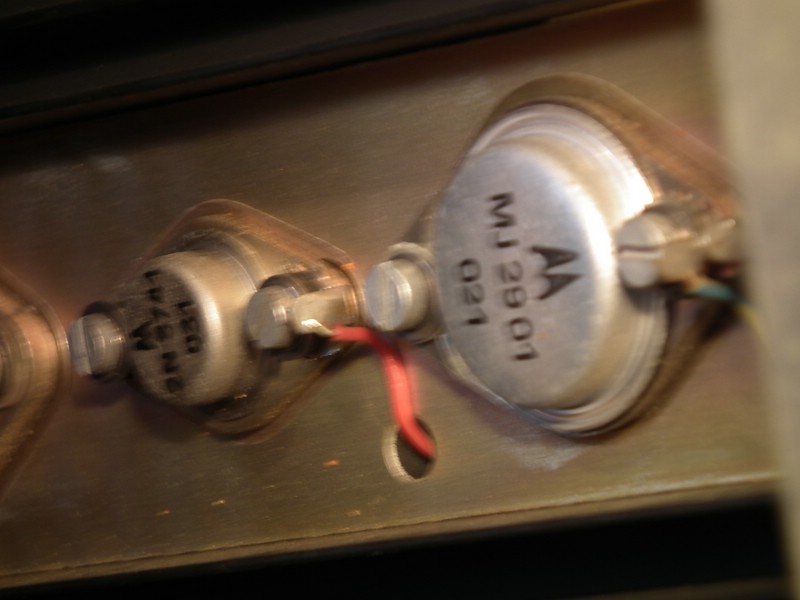

Beim Treiber ist es genauso ! Und dessen Gehäuse muß mit der Basis vom 2N3055 verbunden sein, er ist ein PNP.

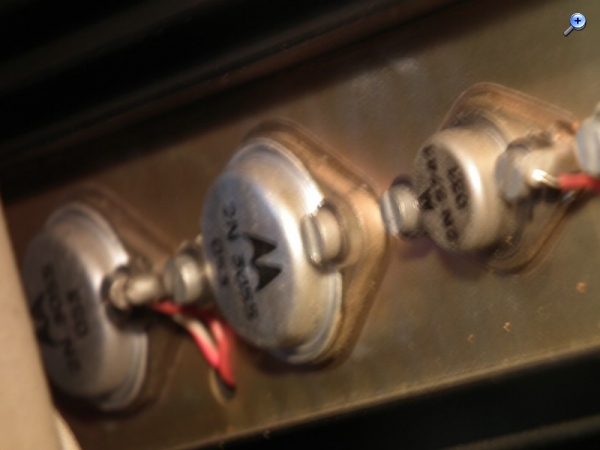

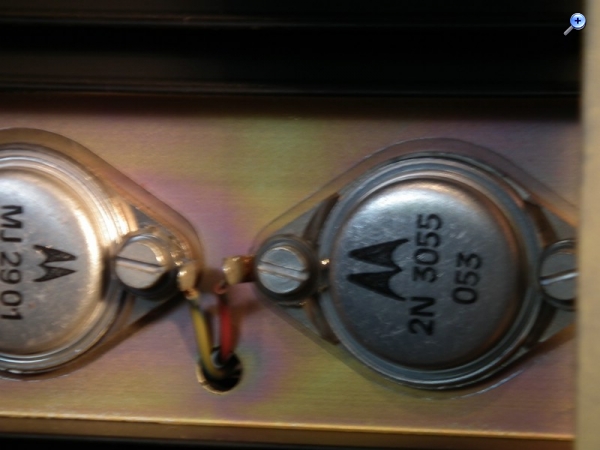

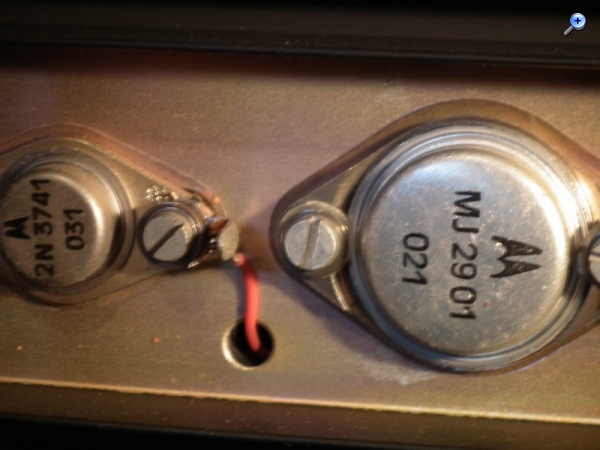

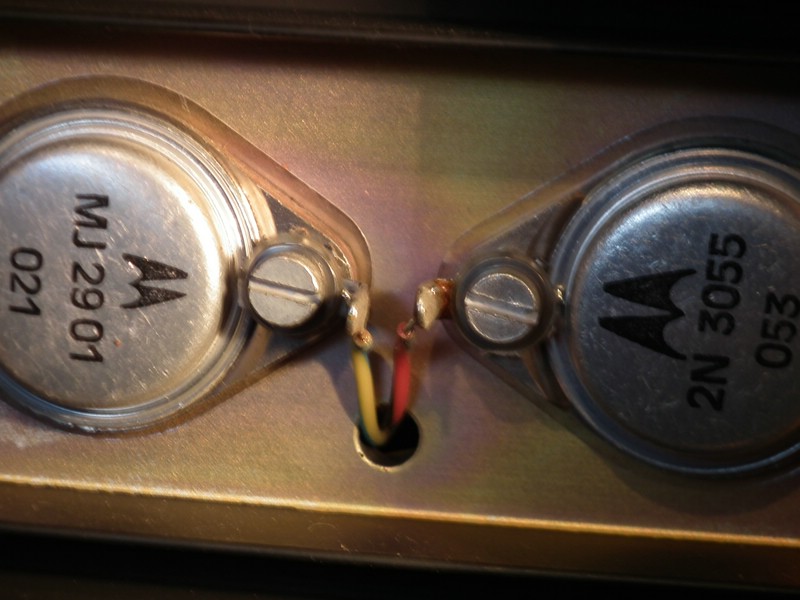

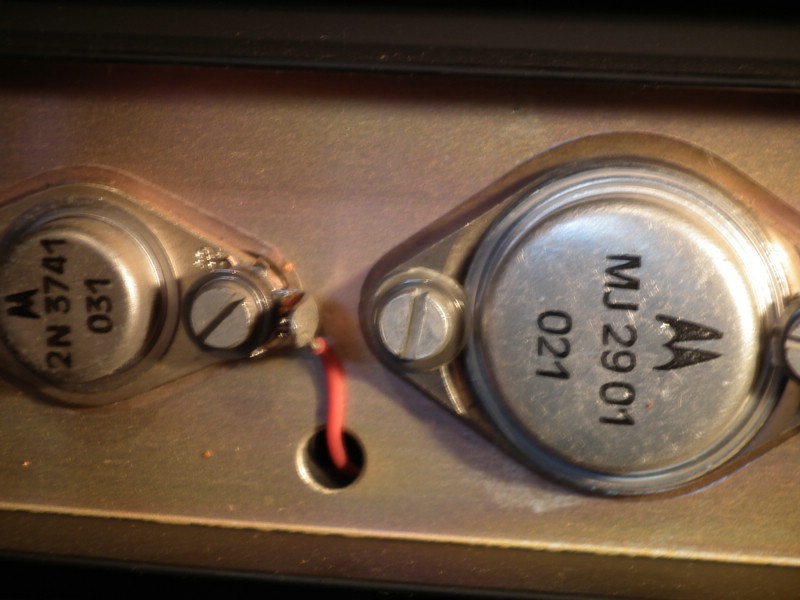

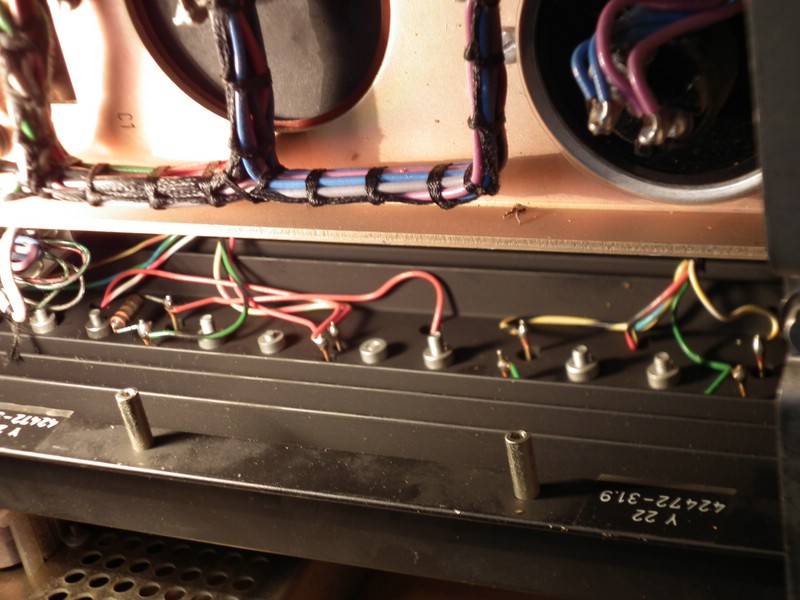

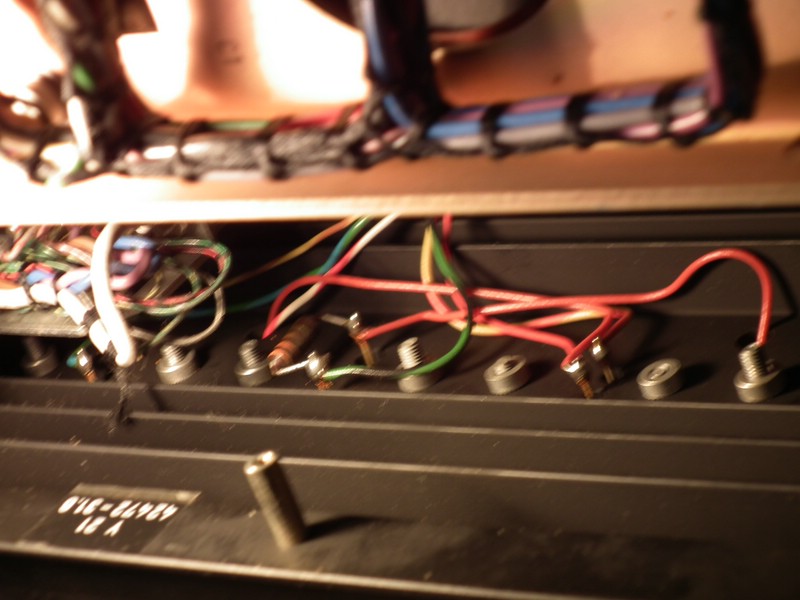

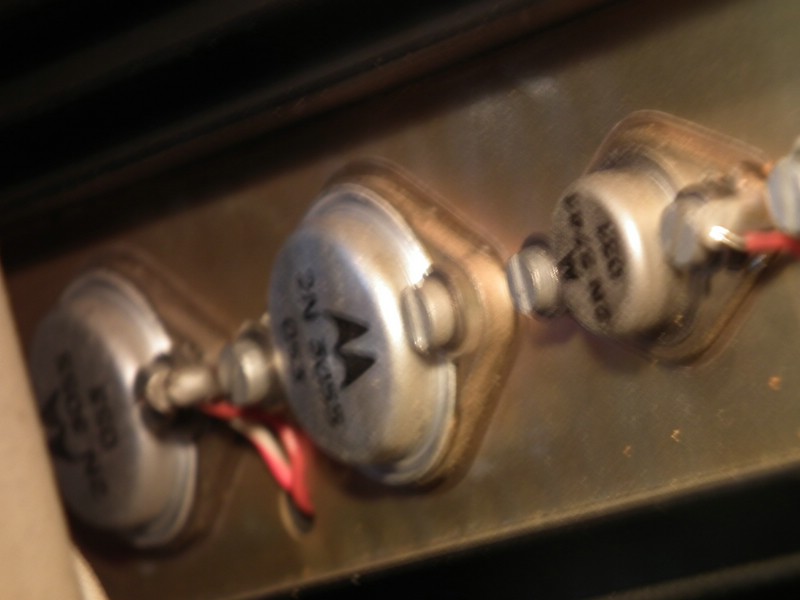

Ich mach dem Helmut nachher die gewünschten Bilder, muß das Monstrum erst aufmachen.

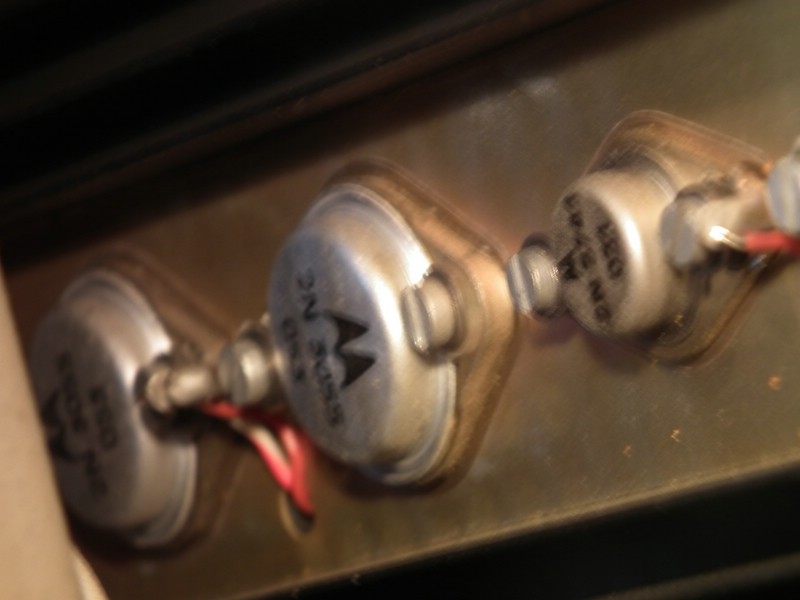

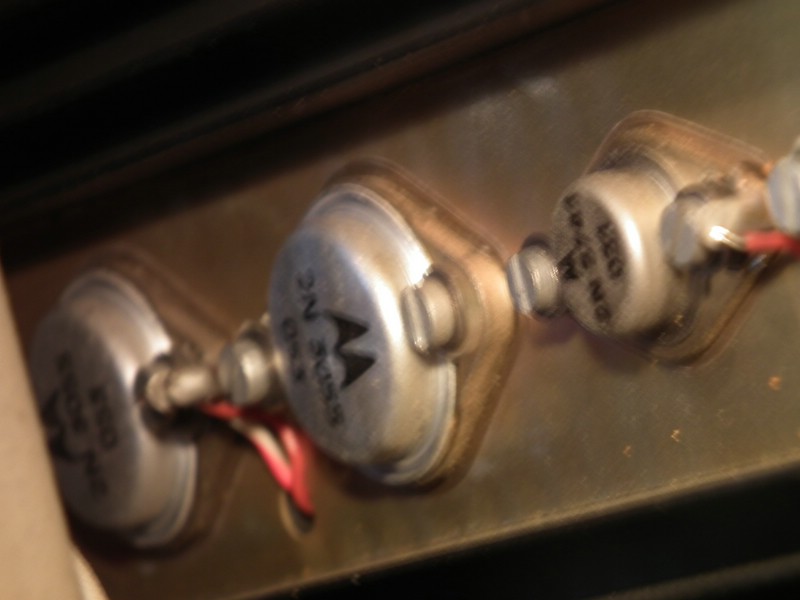

Hallo Martin, hallo Wolfgang. Die Montage der beiden Transistoren war in Ordnung. Es kann nur ein Verdrahtungsfehler sein. Für den 2N3055 habe ich jetzt einen RCA eingebaut und den Noname ausgebaut. Das Problem ist auch die schwebende Spannung, siehe Oberspannung 27 Volt! Leider habe keinen Übersichtsplan, der mir die Spannungsversorgung und die Massebezüge zeigt.
Hallo Martin, vielen Dank für die schnelle und umfassende Hilfe. Das ist heute nicht mehr selbstverständlich! Ich habe die Verdrahtung mehrmals kontrolliert, kein Fehler ersichtlich. Dann werde ich die Sache nochmal morgen kontrollieren. Wenn ich keinen Fehler finde, werde die Baugruppe wieder einbauen und ein Amperemeter an den Kollektor des 2N3055 anschalten. Dann langsam die Netzspannung hochfahren und das Gerät beobachten. Nochmals vielen Dank für die Bilder.

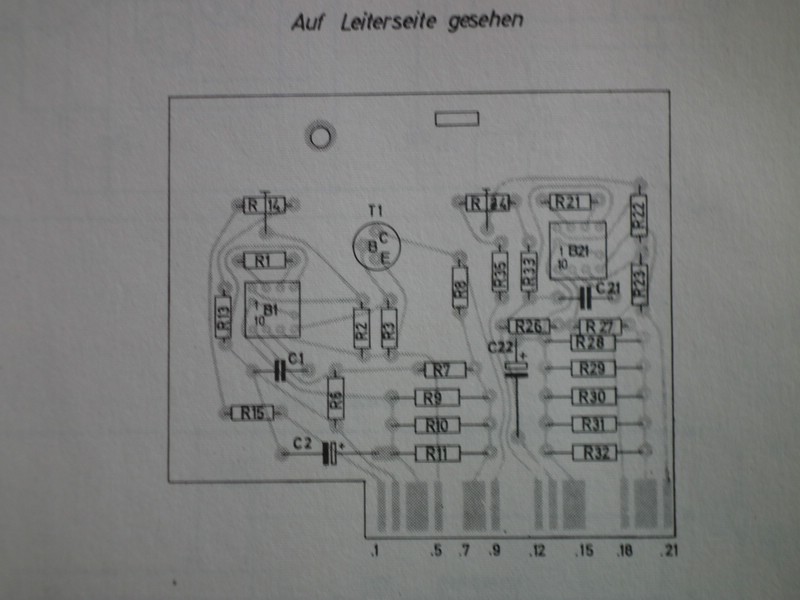

1.) ist der 100 Ohm über dem 723 in Ordnung ? 2.) haben die Lötösen jeweils Verbindung zum Gehäuse des zugehörigen Transistors? 3.) keiner der beiden Transistoren hat eine Verbindung zwischen seinem Gehäuse und dem Kühlkörper. 4.) Ist der Brückengleichrichter B40C3000/5000 der das Ganze versorgt komplett OK, also beide Halbwellen? 5.) das Gehäuse des Treibers, also dessen C, hat Verbindunug zur Basis vom 3055. 6.) Die Spannung vor dem 723 darf nicht tiefer als 22V einbrechen, das ist die Nettospannung der Wicklung. 7.) Sicherung?
Das sollte es sein. Ich hoffe morgen wird bei dir auch gewobbelt
