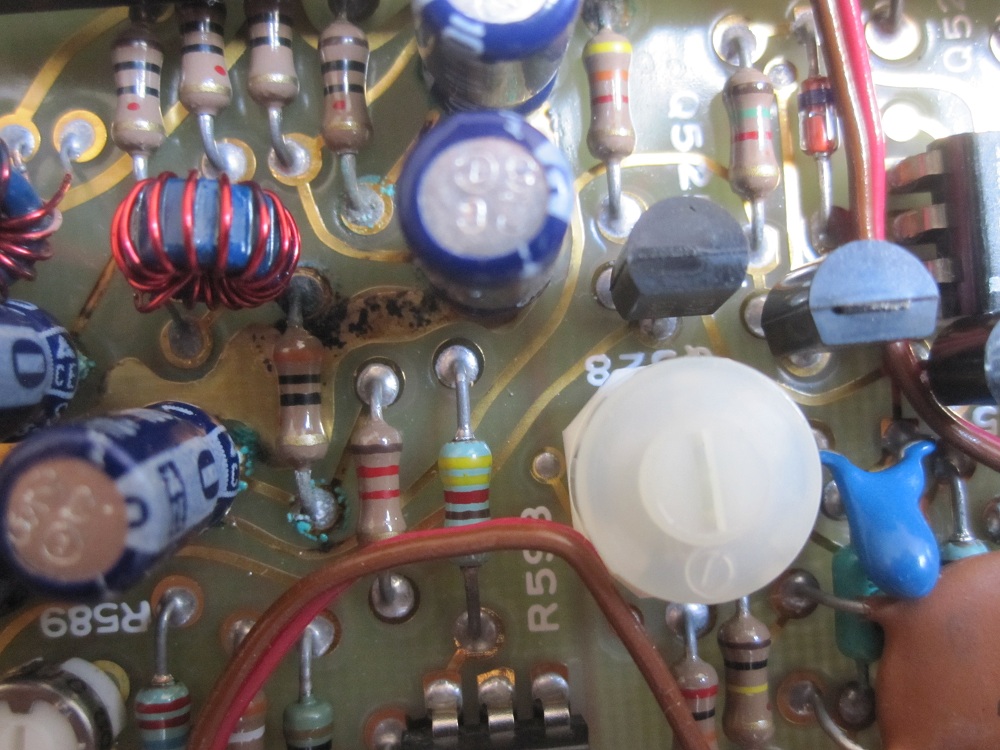

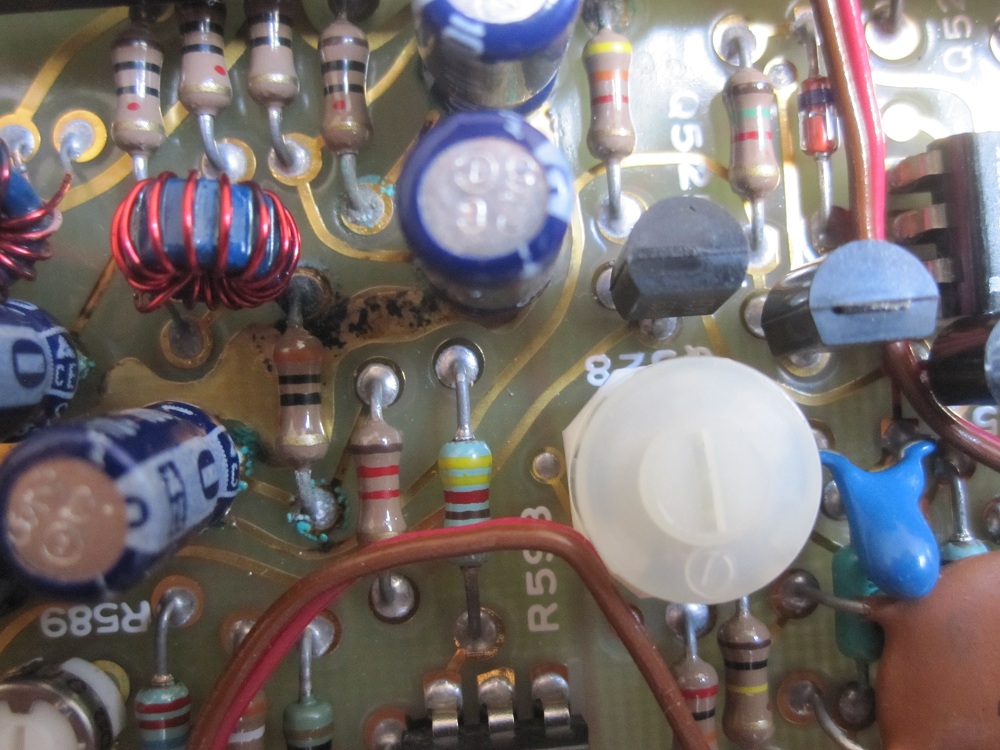

Da Flüssigkeit auch alles zerfressen wird. ICh wasche ihm mit Spritius raus und neu verzinnen, Elko reinlöten und nochmals mit Spritius mit Pinsel säubern. (Flussmittel entfernen)
Grüss Matt
Nachtrag: An alle Hallo.
Fehler ist fündig:

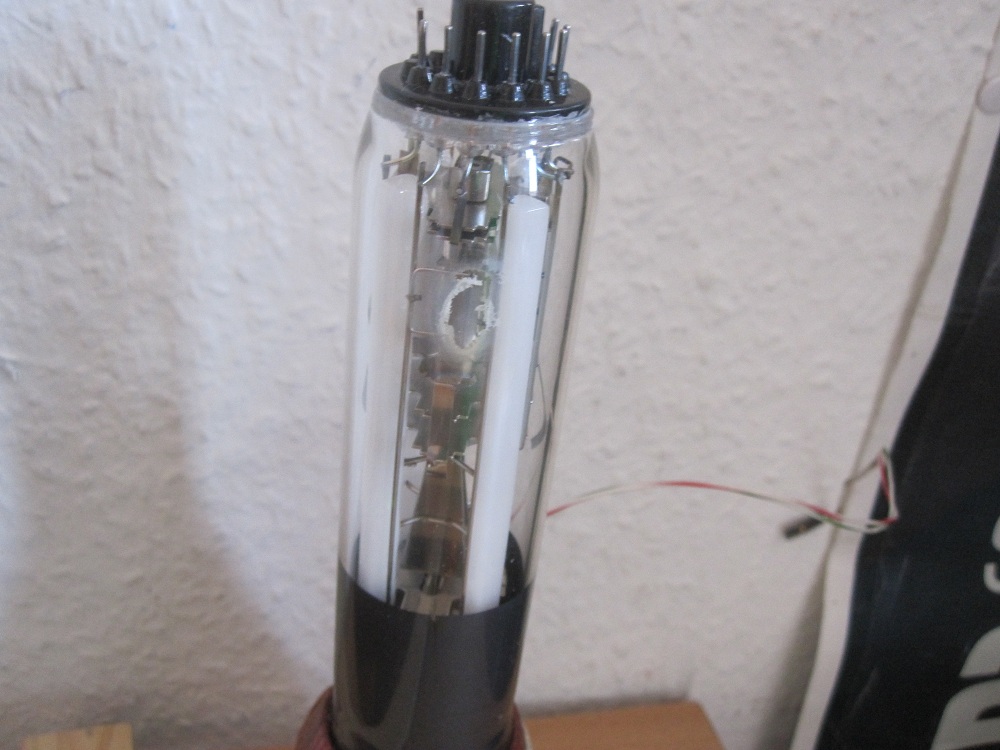

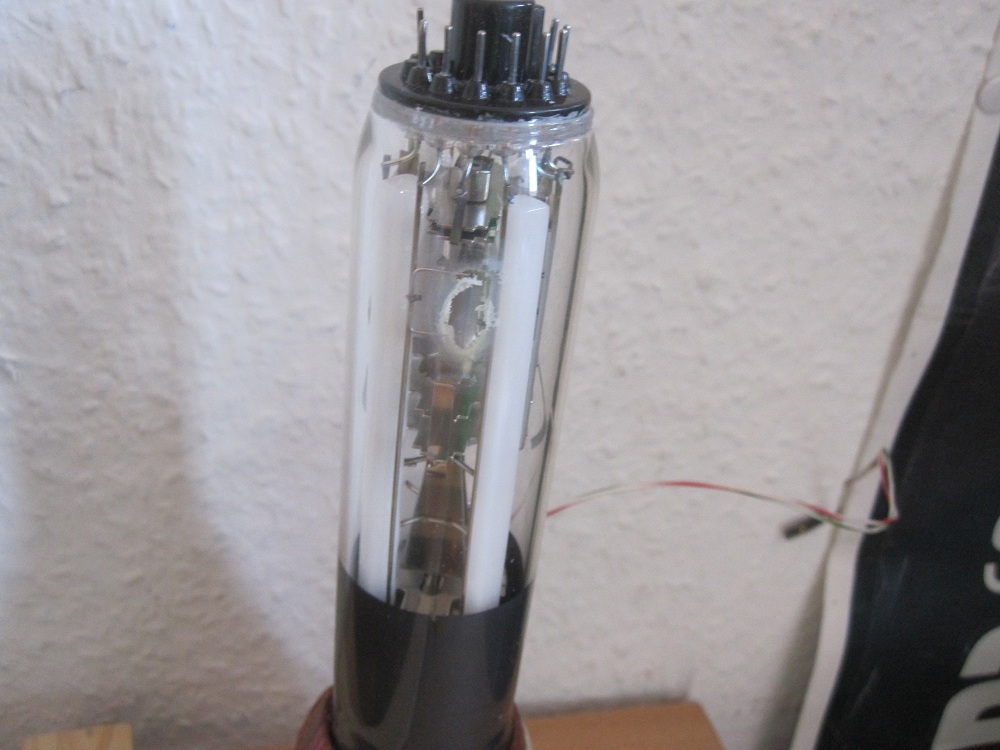

Herzstück von Oszilloskop lebt nicht mehr. Es ist Bildröhren
Als ich ihm ausbauen, sah ich traurig an ihre Getter, nähmlich der ist weiß. Auf nachfrage an martin, er hat ja nicht nachgeschaut, ob Bildröhren ok ist.
Eins kann ich sagen, warum alte HV-Wandler gestorben ist: Dank schlechte Vakkum ist "durchgeschlagt" und Wandler hat eine Schaden davonbekommen. Leider nur Theorie, aber möglich ist es ja schon.
diese schon ewig offene Baustelle ist nicht verlassen, nein !
Regelmäßig fragte ich in der intern. Tek Sammlergemeinschaft nach der Bildröhre, und hab nun eine Antwort, eine Bildröhre für den kleinen Tek aus den USA
Bildröhren ist da, aber so viele Fehler hat der auch noch -.-
Horzablenkung , 3 Transistor ist Kaputt, einer hat in Widerstand verwandelt. Nebenbei ist Transistor in Focus-Ansteuerung auch kaputt.
Macht ingesamt 5 Transistor.
Und auch Nichtlinarität in Timebasis bei bestimmte Stellung.
Eine Fehler bleibt Hartnäckig: Helligkeit ist kaum regelbar. Nach Messsession und Schaltplan Reserveengeringing verstand ich endlich wie Hochspannungsteil funktionieren. Sieht schon schlecht aus, HV-Modul geht nicht 100%.
2 Steuereingang, (Intensität und Focus), je höhere Amplidute ist, desto negativer wird Gitterspannung. Da ist Amplitude für Intensität zu niedrig, der springt auf richtige Amplitude wenn ich Stecker für Steuereingang zieht.
Sehr warscheinlich ist Murata HV-Modul auch kaputt.
Martin, ich deklarierte ihm als SCHROTT oder Ersatzteilspender.
naja, weitermachen mit Überträger, da geht Helligkeit-Regelung wieder, aber nicht so perfekt, aber Optimierung ist möglich. WACKLER !!, Wackler!! Wackler!! (CRT fassung) Kontakt hat wieder sich aufgebogen, nachbiegen ist zwecklos. Dann bricht auch noch paar Kabeln. Nebenbei ist auch Timebasis Drehschalter auch schlecht, da gebe ich keine Mühe mehr und wegräumen.
Ich mache NIX mehr weiter für Murks³, mir reicht schon von Murks³ Falls ich wüsste was damals auf mir kommt, dann würde ich schon sagen: ähnee, lieber als Ersatzteilspender.
Dafür sitze ich auf Ersatz-CRT, aber definitiv wird ich nie diese CRT in diese Murks³ einbauen.
