* Gerät vom Netz trennen, Stecker raus. * Sicherstellen daß er keine Restladung in den Kondensatoren der Hochspannung hat, das ist sehr gefährlich. * Die Bildröhre ist mit einem Schellchen festgemacht, wenn du das lockerst läßt sie sich drehen. Dreh sie etwas. Mach ihn an und schau ob er schön in der Waage ist. Wenn nochnicht wiederhol das Ganze. Wenn es stimmt das Schellchen wieder festmachen, mit Gefühl, nicht zu feste.
Aus der Aktion heraus ergibt sich eine gute Gelegenheit für Innenreinigung, Staub raus usw.
2.) Strahl seitlich etwas versetzt.
Vorne ist ein Trimmer, der hat ein Symbol <--------> bei laufendem Gerät mit einem passenden Schraubendreher den Strahl auf Mitte bringen.
Dann mal bescheidgeben ob und wie das geholfen hat.
danke für die Tips. Den Strahl habe ich jetzt in der Mitte. Mit der Schelle, welche die Bildröhre hält, meinst du die etwa in der der Mitte der Röhre, oder die Fassung selbst?

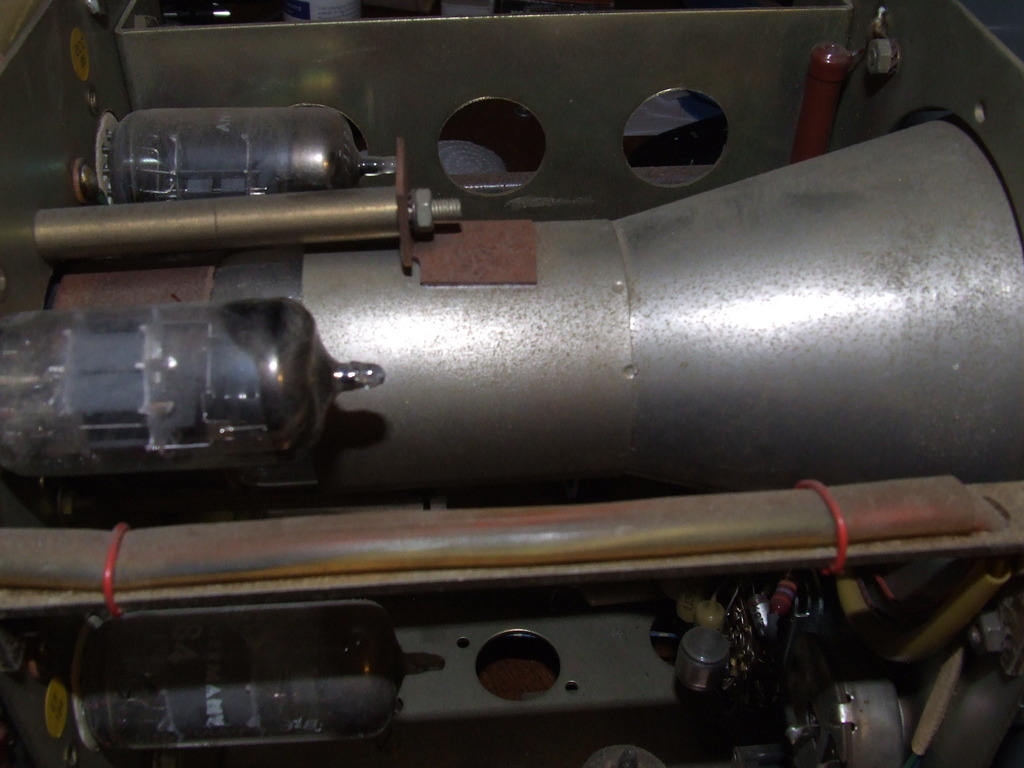

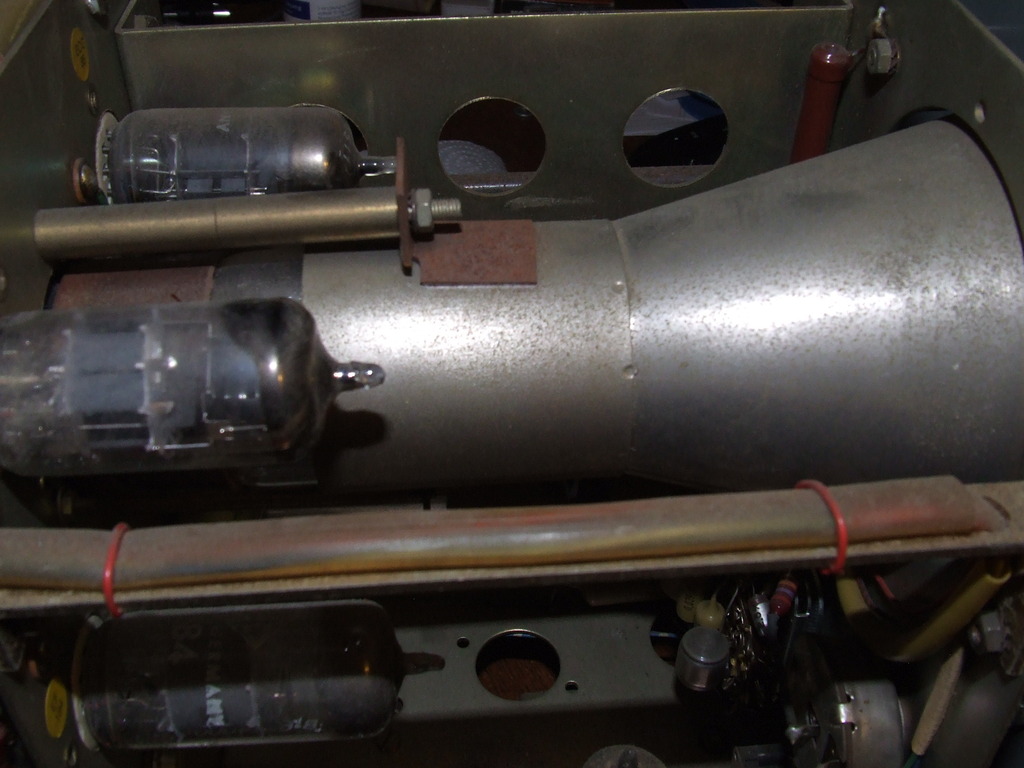

ich hatte ihn nochnicht offen, daher wußte ich es nicht genau, es ist die Fassung, wenn die beiden Schrauben lose sind, darunter sind Langlöcher. Den vorderen Rahmen der Bildröhre dazu lösen oder besser noch abnehmen.

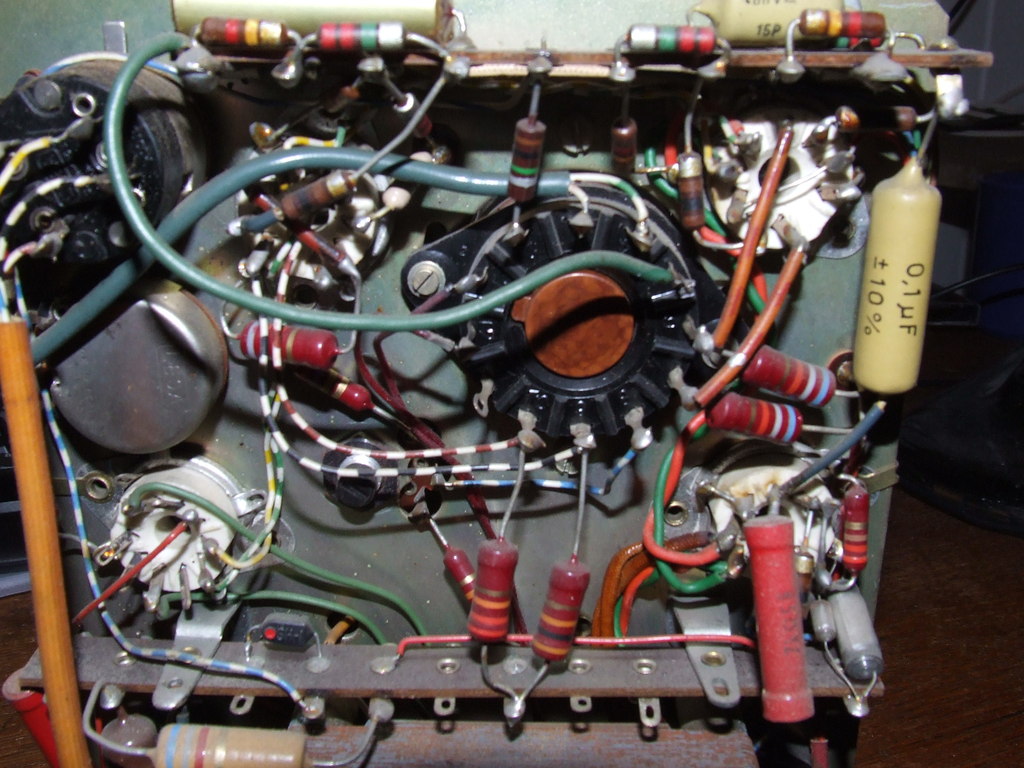

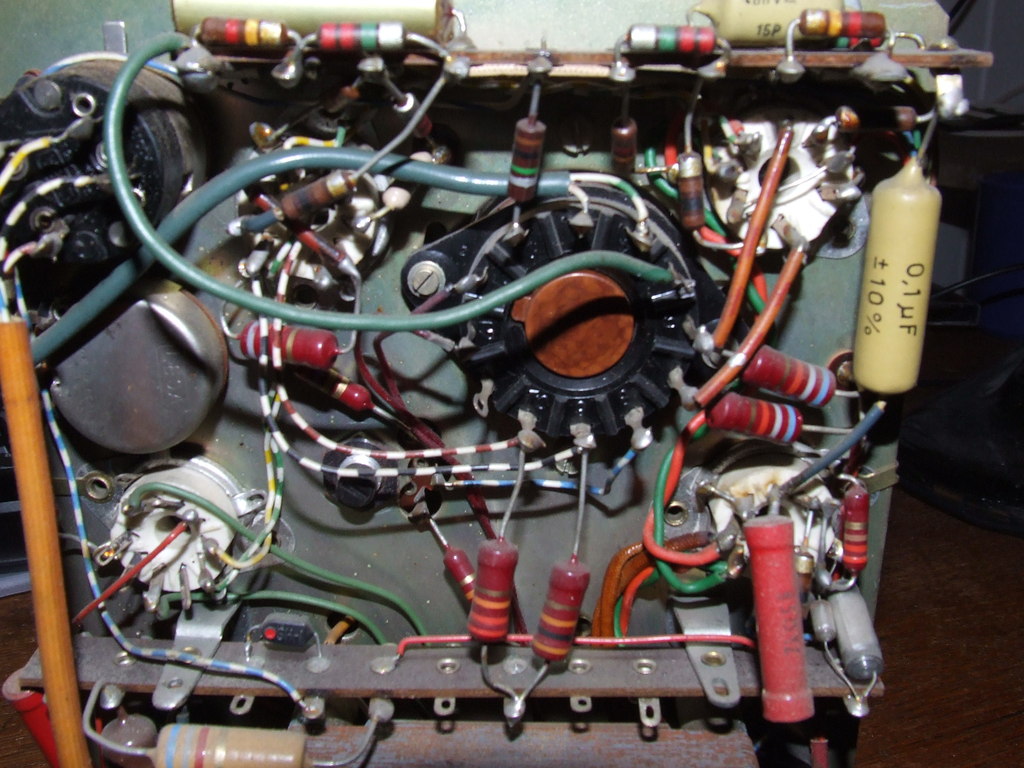

die Röhrenfassung zu drehen erscheint mir fast unmöglich ohne größeren Aufwand. Es sind einige Widerstände daran gelötet, die sich nach allen Richtungen spreizen. Die muss ich wohl zuerst ablöten. Das hebe ich mir auf für später. Ich habe das Gerät innen gereinigt und schaue jetzt einmal ob es ansonsten funktioniert und ich damit umgehen kann!
meine Ausbildung als Fernmeldehandwerker liegt schon einige Jahrzehnten zurück, aber ich meine mich zu erinnern, das Gerät sollte eine Gleichspannung anzeigen. Oder mache ich etwas falsch? Ich habe ein einfaches Netzteil (DC) dazu verwendet. Der Strahl wird abgelenkt sobald die Spannung anliegt, springt aber dann gleich wieder in die Nulllage zurück.
das 107 fängt an bei 2Hz, d.h. es ist ein Wechselspannungsverstärker. Das Zurückspringen in die Null-Lage ist typisch dafür, der kleine funktioniert also. Fütter ihn mal mit Musik oder einer niedrigen Wechselspannung, dann wird er richtig munter.
Seitenschneider:... Ich habe ein einfaches Netzteil (DC) dazu verwendet. Der Strahl wird abgelenkt sobald die Spannung anliegt, springt aber dann gleich wieder in die Nulllage zurück. ...
Da wird im Eingang ein Koppelkondensator sein, dessen Aufladung Du gesehen hast. Danach geht es natürlich wieder in die Nulllage zurück. Kannst Du den Hameg über einen Taster/Schalter in einen DC-Betrieb bringen? Dann sollte es mit der Gleichspannungsanzeige funktionieren.
Hallo, mit Wechselstrom funktioniert er tatsächlich! Ich habe das Gerät heute laufen lassen, die Intensität dabei ganz nach unten geregelt, so der der Strahl unsichtbar war. Nach etwas einer Stunde war er jedoch wieder sichtbar. Ganz schwach, aber er war auf dem Schirm zu sehen. Ich habe dann die Frequenz auf 0 gestellt, den Punkt unscharf gemacht, so dass er richtiger dick erschien, und es habe ausgesehen, als würde er schon etwas hinter dem Schirm aufhören und so wie ein Scheinwerfer weiter leuchten. Wenn ich den Punkt mit dem Trimmer <-----> auf die Seite verschiebe, sieht es aus, als würde ein Auto um die Ecke biegen!
Was auch fehlt ist die Skala auf dem Schirm. Das ist doch sicher nur eine Folie gewesen. Gibt es so etwas noch zu kaufen?
