hallo alle,

Matt hat nicht übertrieben, das ist ein enorm dickes Ding
Er ist gut hier angekommen.

nette Grüße
Martin

Zuletzt bearbeitet am 22.07.12 00:06

hallo liebe Freunde der dicken Dinger

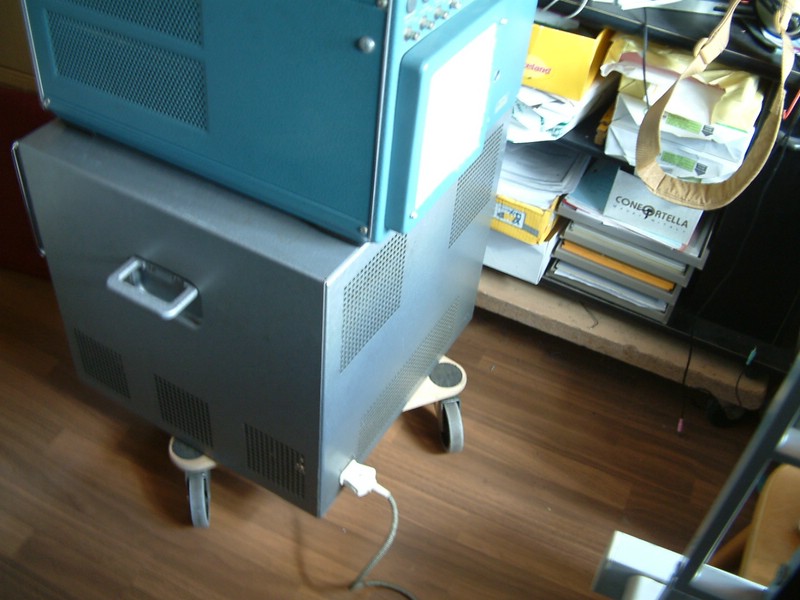

Die Gewichtsangabe (leer, ohne Einschübe) muß für ein kleineres Modell gewesen sein, sie ist definitiv falsch !
Dieser Brocken hat irgendwo zischen über 50 und um die 60kg sein korrektes Gewicht

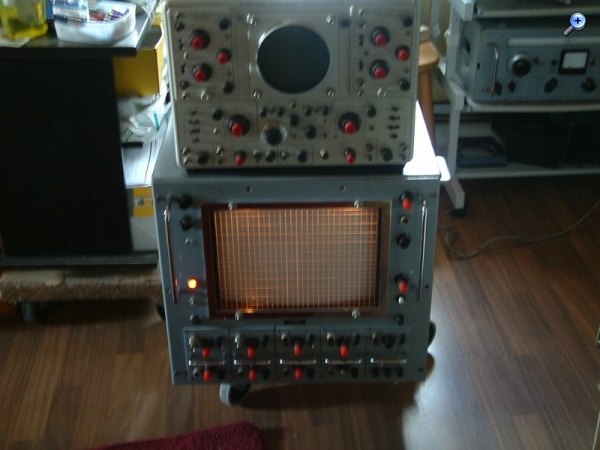

Nachdem ich ein Bügeleisenkabel gefunden habe wurde das Knott eingeschaltet.

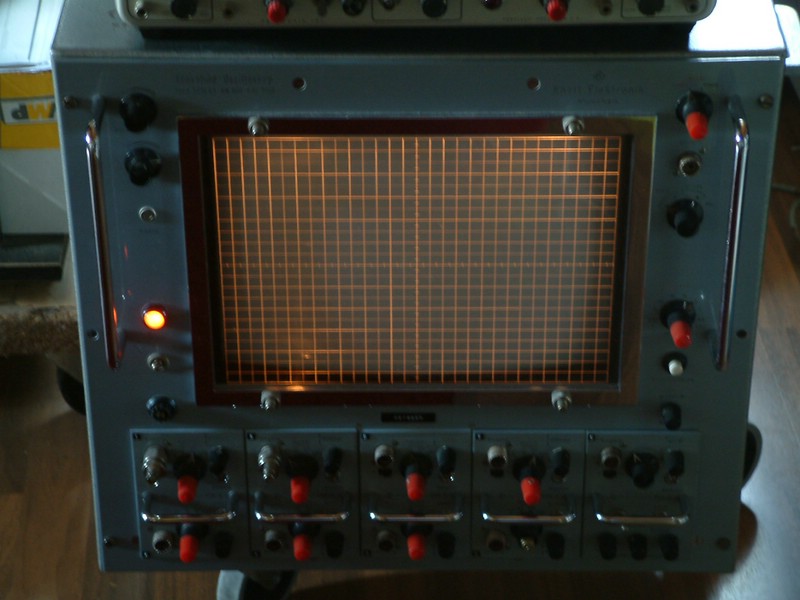

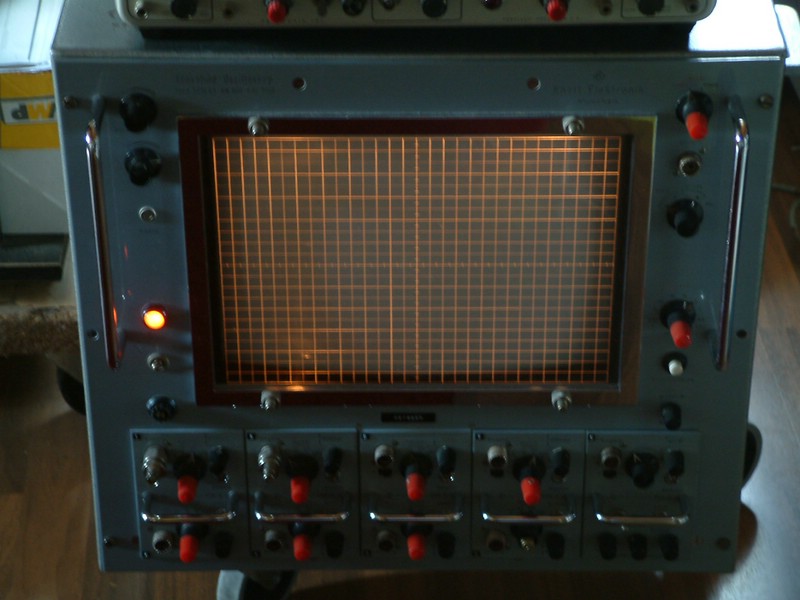

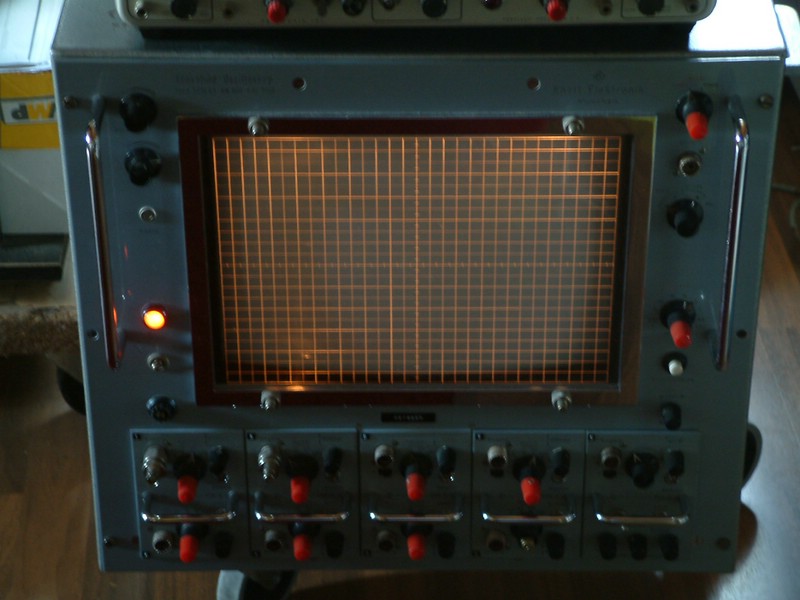

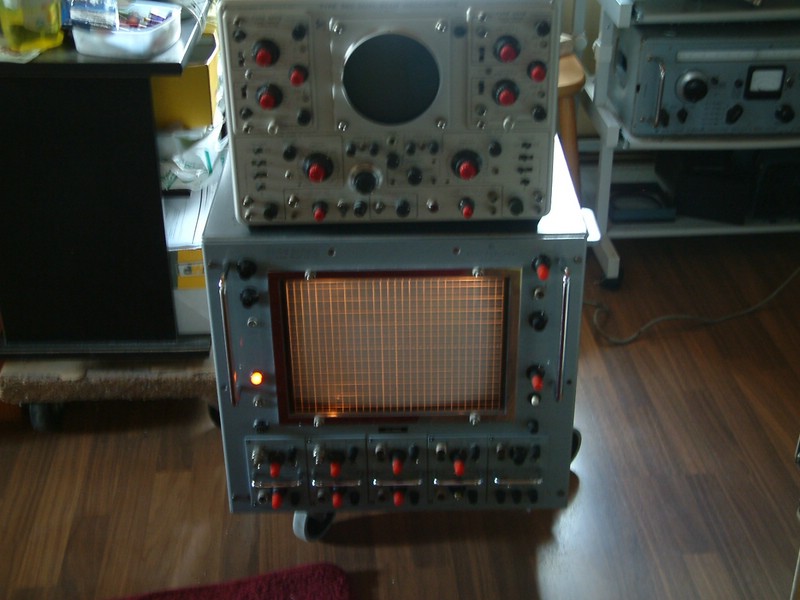

Es hat eine Rasterbeleuchtung, sowas hab ich nochnicht gesehen, ein richtig großes Wellenkino.

Befund:

1. kein Bild
2. beim Abschalten kommt rechts eine heftige Anzeige, d.h. die Bildröhre lebt und hat Hochspannung.

Daraus resultiert mein Verdacht: horizontale Ablenkung oder Versorgung in dieser Gegend, alternativ: Fehler in der Timebase.

Schaltplan verfügbar: NEIN.

Und hier ein par Bildchen.

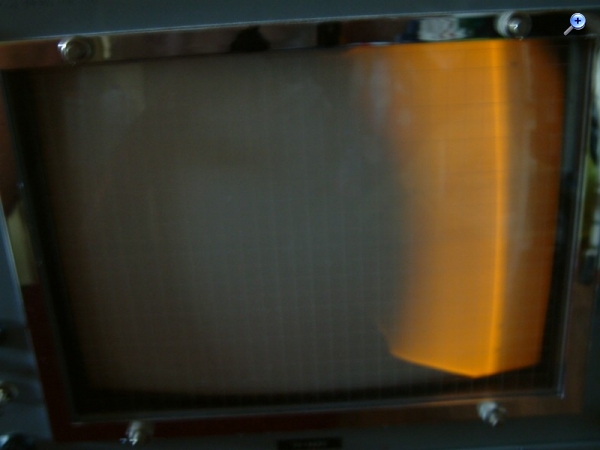

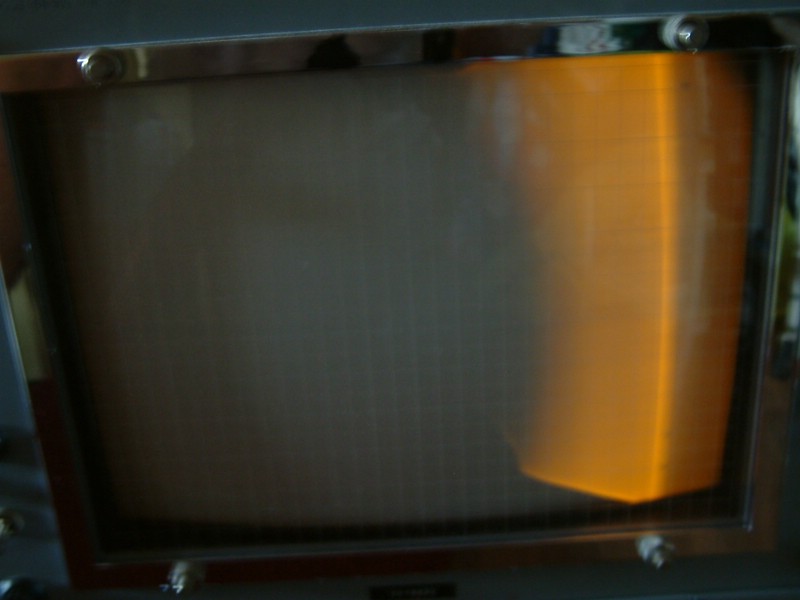

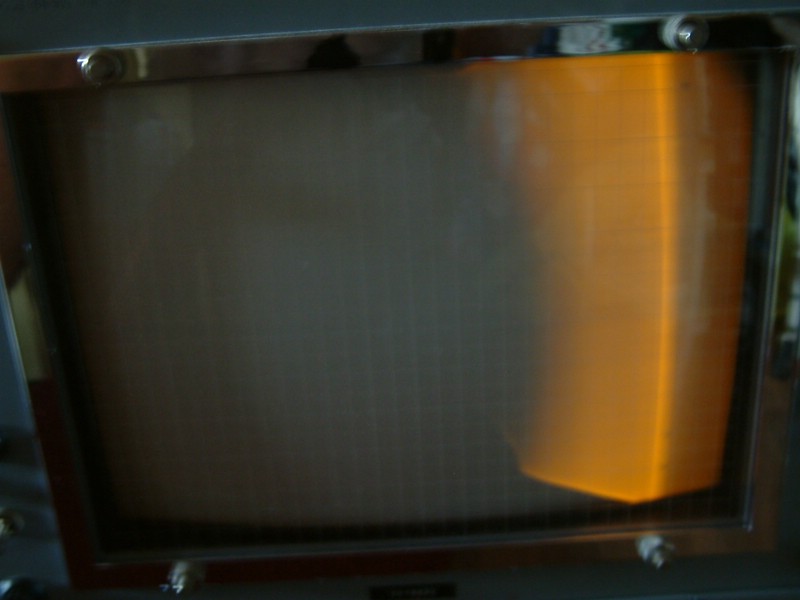

Abschaltmomentaufnahme
Anmerkung dazu: Es wandert von rechts nach links, das beleuchtete Feld resultiert aus der enorm langen Nachleuchtdauer des gelborangen Phosphors. Es handelt sich um eine senkrechte Linie.


Die Radio+Fernsehtechniker sind nun herzlich willkommen im Thema, dieses Gerät hat eine magnetisch abgelenkte Röhre.
Eine Verwandschaft zum Schwarzweiss-TV ist somit gegeben.

nette Grüße
Martin

Zuletzt bearbeitet am 22.07.12 13:08

Datei-Anhänge

	1-knott 001.jpg (240x) Mime-Type: image/jpeg, 86 kB
	1-knott 003.jpg (230x) Mime-Type: image/jpeg, 86 kB
	1-knott 005.jpg (235x) Mime-Type: image/jpeg, 95 kB
	1-knott 008.jpg (232x) Mime-Type: image/jpeg, 51 kB

hallo alle,

die Durchsuchung des Knott ist im Gange.

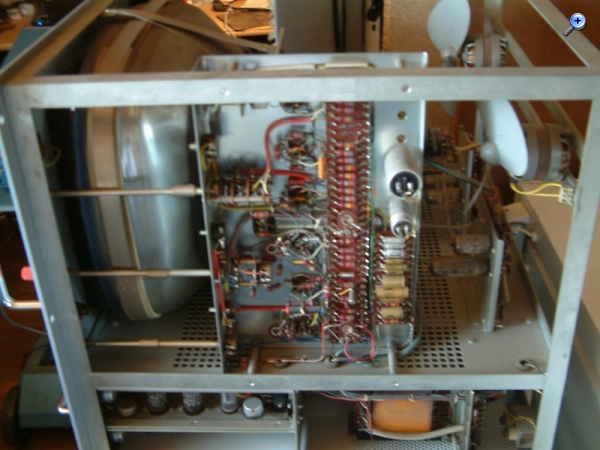

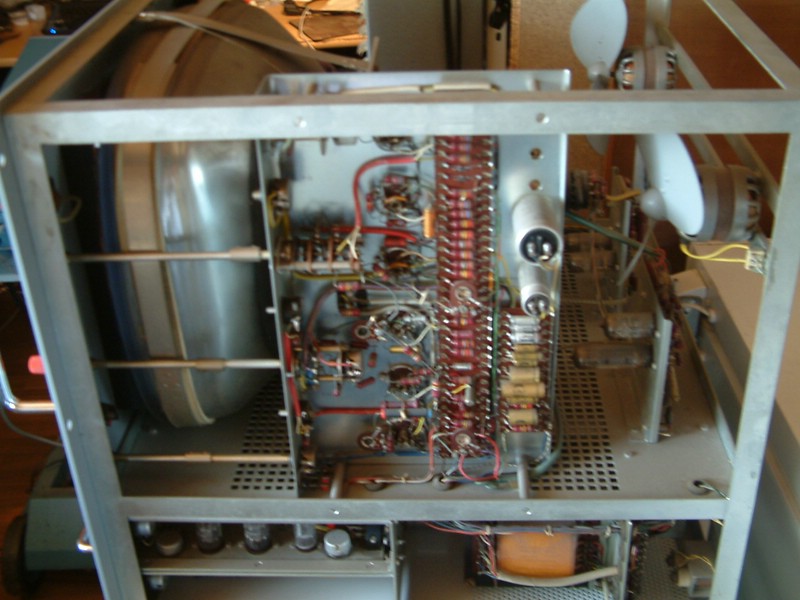

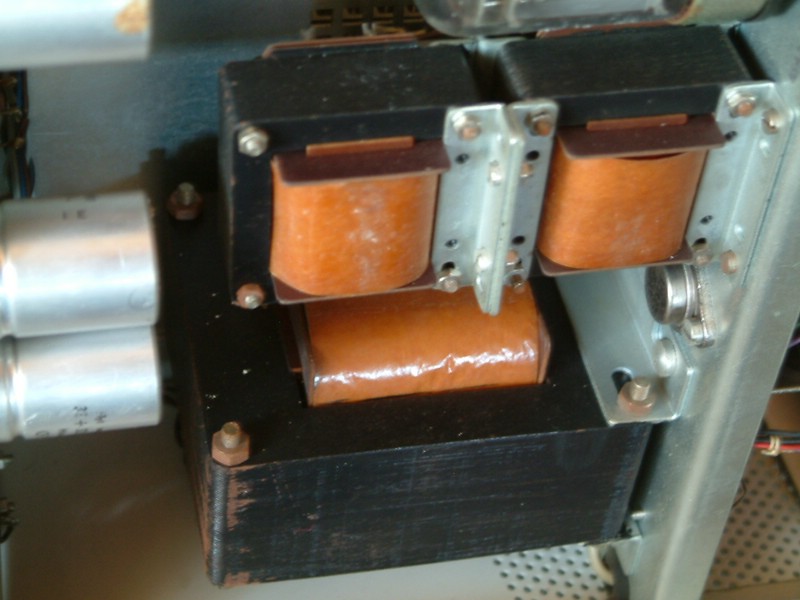

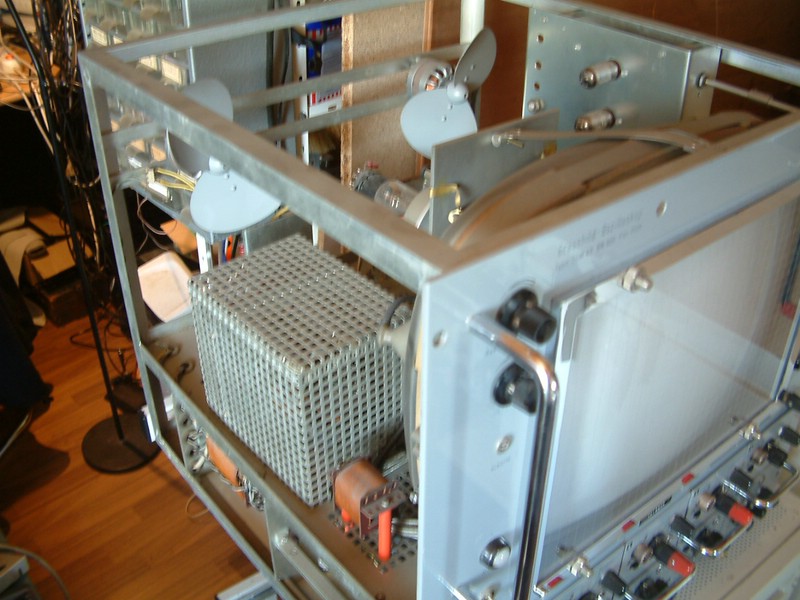

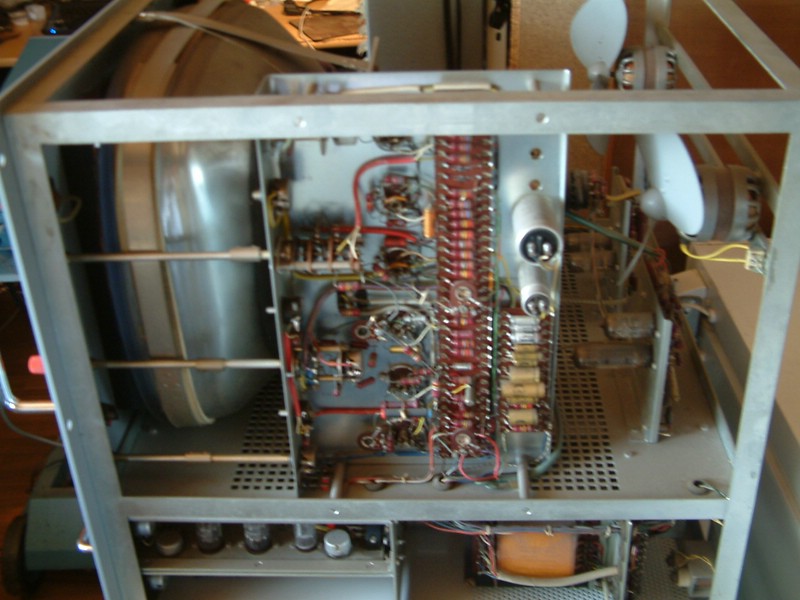

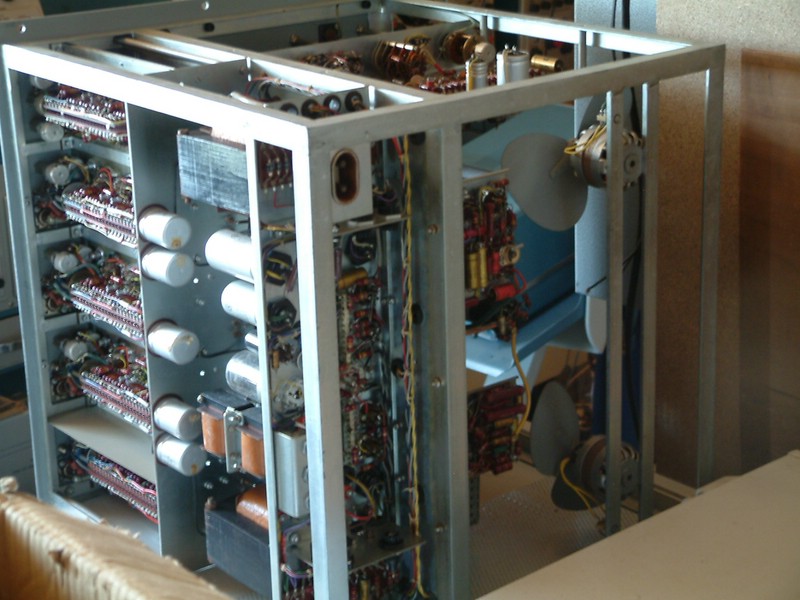

Auf dem letzten Foto erkennbar TO3 Transistor, da sitzen 2 Stück, verbunden mit einer Gleichrichterbrücke, davor eine 2A Sicherung und diese brennt er raus. Somit genau in der Ecke bin ich nun unterwegs

nette Grüße
Martin

/editiert

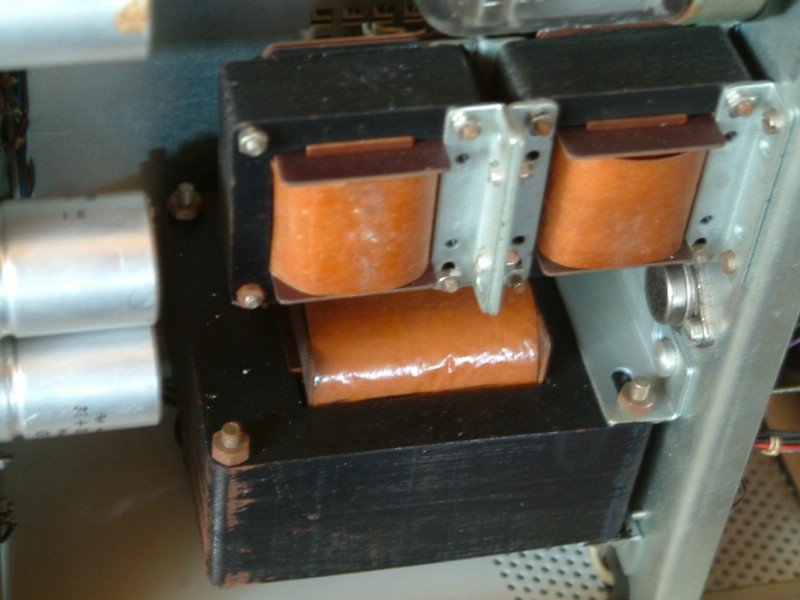

Brückengleichrichter Niederspannung = OK
2 Transistoren CT1104 ( zu prüfen )
Elko, zu prüfen

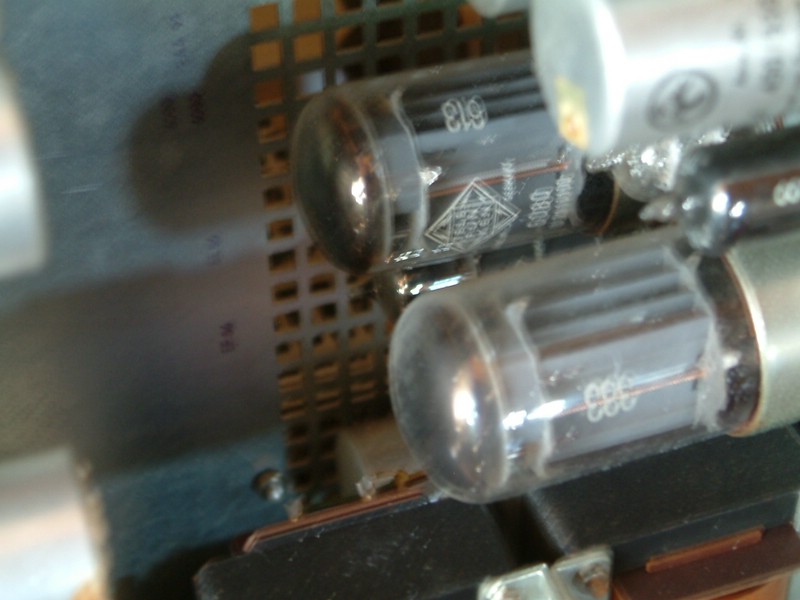

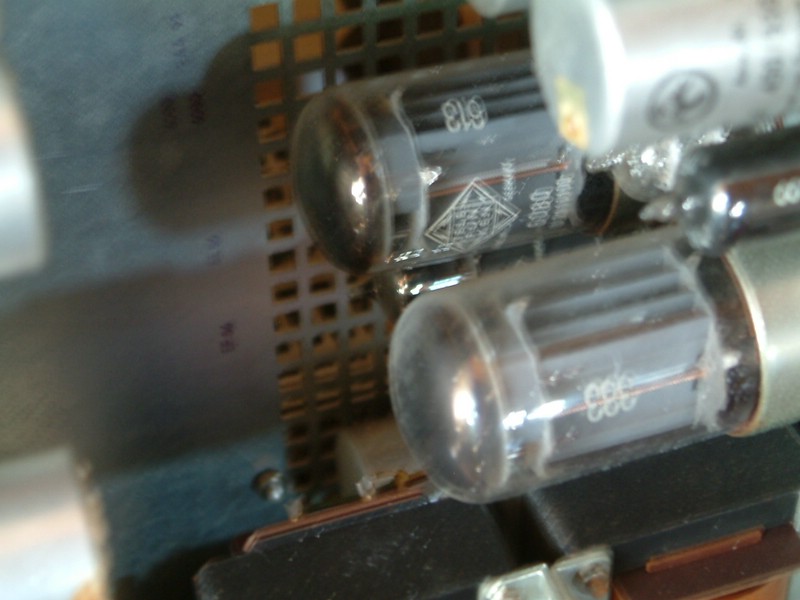

weiterer Fund: defekte EL86 Ablenkendstufe

Zuletzt bearbeitet am 23.07.12 21:06

Hallo Martin

Ein schönes und wuchtiges Sammlerstück dieser "Knott".
Würde auch Deiner Sammlung sicher gut stehen.

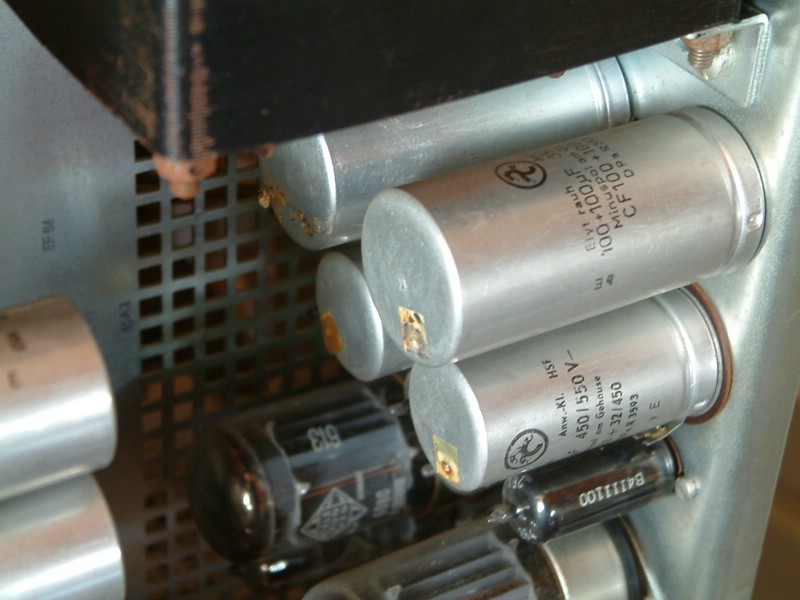

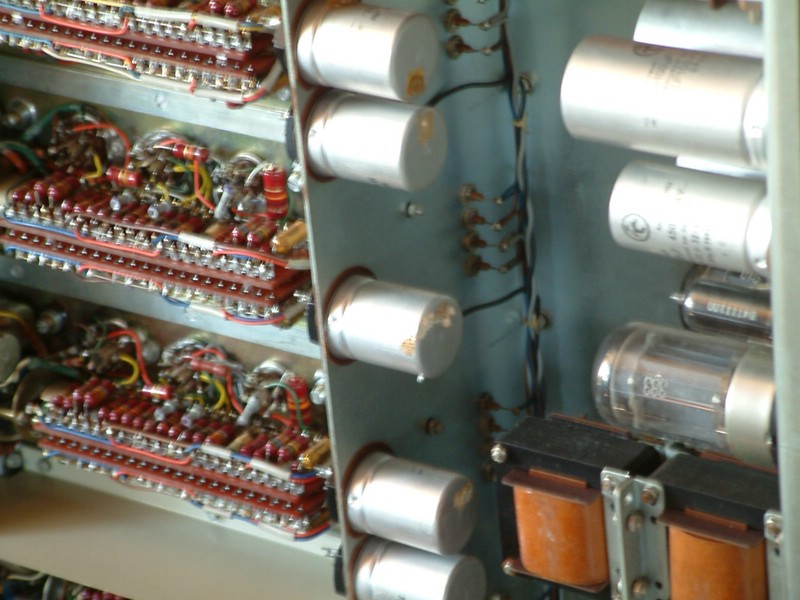

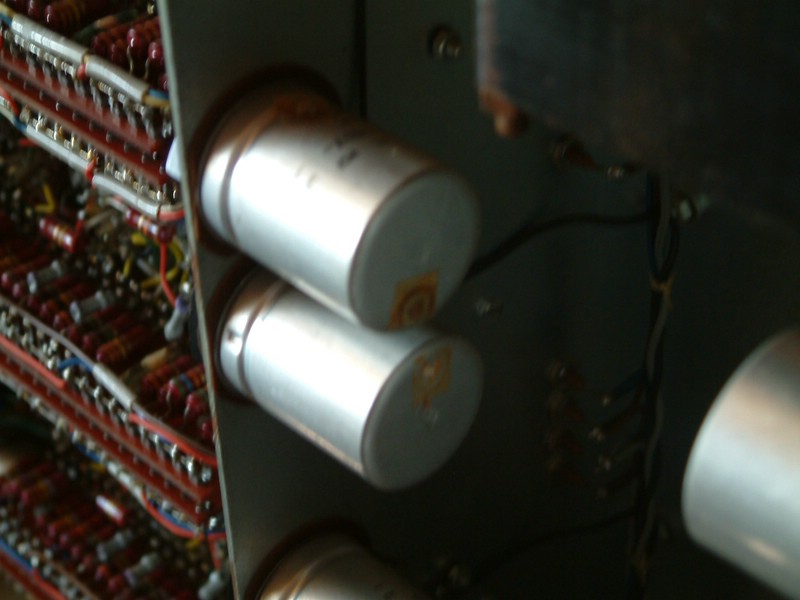

Was mir bei den schönen Fotos auffiel, waren die Elkobecher, aus denen offensichtlich bereits Eloktrolyt ausgetreten zu sein scheint.
Ob die noch echt "astrein" sind, lässt mich zweifeln.
Bei Dir ist das "Pflegekind" in den denkbar besten Händen.
50-60 Kilo, da ist an ein Umkippen des Gerätes wohl nicht zu denken. Toller "Oszi", ein technisch und optisch wertvolles Stück.
Da kann man Dir nur gratulieren.
Viel Spass und Erfolg bei der Restaurierung.

Freundliche Grüsse von Dietmar

Zuletzt bearbeitet am 25.07.12 10:13

Hallo Dietmar.

Ich hatte ihm für Martin abgeholt und 3 Tek ebenso.
Gewicht und Größe ist wirklich böse, Ihre Form ist allerdings knapp eine Würfel
Und er hat mir RM647, AN/USM-50C und Picoskop gegeben.
RM561A ist als Gast bei mir.

AN/USM-50C ist keine Schönheit, aber interressante Kisten :-) eine richtige Exoten, wie Knott.
http://www.wumpus-gollum-forum.de/forum/...cope-24_86.html

Grüss
Matt

Zuletzt bearbeitet am 25.07.12 17:14

Hallo Matt und Martin

Sammeln und Restaurieren dieser wertvollen Messmittel erhält die Lebensfreude und die Technik mit Nachhaltigkeit.
Einer im Norden und einer im Süden, das rettet sicher etlichen "Schmuckstücken" die weitere Existenz und Funktionalität.
Wohl auch dem, der den Platz und die Möglichkeiten der Werterhaltung hat.
Mir würde ein Gerät mit einer anspruchsvollen Nutzungsbreite schon reichen.
Mein Kellerraum ist vom Platz her relativ begrenzt und räumlich bereits ausgeschöpft.
Die liebe Frau sieht auch immer nach speziellen Flächen für unsere (ihre) Stauware.
Trotzdem freue ich mich neidlos, dass Ihr so engagiert sammeln und reparieren könnt.
Schönes Wochenende auch an andere Mitglieder und Leser.

Freundliche Grüsse von Dietmar
