Wie Du schreibst, bist auf einem gutem Weg bei der Reparatur. Bei zwei vom Aufbau identischen Kanälen, kannst du problemlos austauschen und gleich das Ergebnis sehen, was sehr günstig ist. Wenn die Spannungen an den Röhren des betroffenen Kanals nicht stimmen, hast Du ja schon einen deutlichen Hinweis in die Fehlerrichtung. Ich glaube, daß Du bald Dein Ziel erreichen wirst und das tolle Gerät nicht nur als Anschauungsobjekt nutzen musst. Weiter viel Erfolg und Zähigkeit bei der zielstrebigen Fehlersuche. Beste Grüße von Dietmar
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
gefundene defekte 8608 Ablenkendstufenröhre. Ich hoffe irgendwo eine zu bekommen.

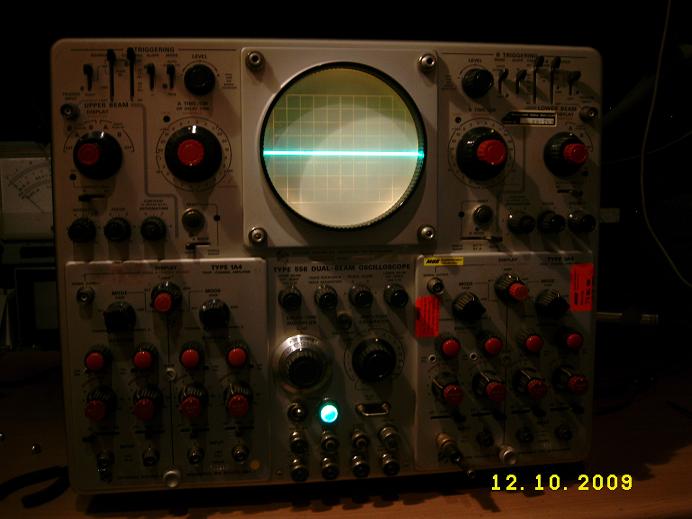

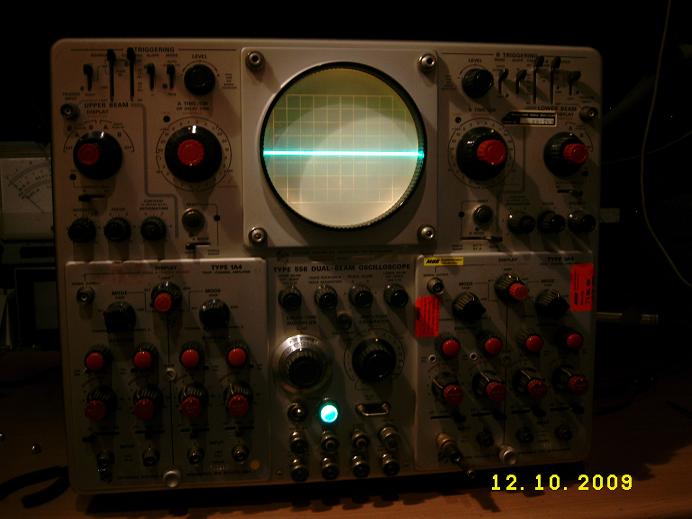

Linke Seite geht fehlerfrei, die Hochspannung steht jetzt wie eine Eins, der Strahl ist so hell daß man damit beleuchten kann :cool
Der Oskar kann somit derzeit "halb, d.h. gechoppt bis zu 4 Kanäle gleichzeitig darstellen, per Umschalten sogar von beiden Seiten. Die rechte Seite werd ich auch reparieren, nur eine Geduldsfrage Jetzt muß ich leider erstmal standby gehn bis eine 8608 für mich auftaucht.
Hallo Martin, zunächst noch einmal herzlichen Dank für die freundliche Bewirtung anlässlich des Bad Laaspe Treffens. z.K. in e++y USA werden zur Zeit 2 Exemplare der 8608 angeboten Grüsse Franz
auch von mir nochmal einen heißen Dank für Speis´ und Trank .
Jou - so sieht das ja schon mal ganz anders aus. Wenn Du jetzt die Helligkeit veränderst: Bleibt der Focus einigermaßen stabil? Das muß er nämlich, sonst ist da noch was faul. Was die defekte Röhre angeht, würde ich einen paarweisen Tausch empfehlen. So bleiben die elektrischen Verhältnisse auch in Balance, was besonders bei DC-gekoppelten Röhren-Messverstärkern wichtig ist.
ja, der Focus benimmt sich jetzt sehr gut, alles bleibt wie es ist. Das scheints nun zu sein. Die Röhren ( in USA ) sind leider schmerzhaft teuer, 2 davon wären 70 $ netto plus Versand. Aua..
Vielleicht solltest Du trotz des stolzen Preises bei den Röhren "zuschlagen". Es ist zwar relativ teuer, aber das ist Dein tolles Gerät auch wert, so denke ich. 2-Strahl original, mit Chopper sogar 4 "Kanäle" . Solche Geräte bekommt man, wenn überhaupt, nirgendswo für "nen Appel und`n Ei". Da ich über die gesuchte Röhre keinerlei Daten habe oder kenne, stelle ich mal pauschal die Frage, ob sich dafür nicht ein besserer preislich und verfügbarer Ersatz finden lässt, eine andere Röhre, die die selbe Funktion übernehmen kann? Improvisation war ja oft der Hit, in der DDR, wenn es um sogenannte NSW-Importe ging. Das war auch mal Teil meiner Arbeit als Wartungsingenieur, in einem modernen Stahlwerk mit elektronisch geregelten Antrieben. Sicher wirst die für Dich richtige und passende Entscheidung treffen.Viel Erfolg dabei. Beste Grüße von Dietmar
Habe leider den Text für Martin irrtümlich an Dich geschrieben. Also keine Absicht. Trotzdem wünsche ich Dir hiermit frohe Stiunden und Erfolge im gemeinsamen Hobby. Beste Grüße von Dietmar
Hallo Martin Wollte Dich nicht in "Franz" umtaufen, da ich das weder kann noch darf. Damit hoffe ich wieder in der Spur zu sein. Beste Grüße von Dietmar
Pluspol: 2-Strahl original, mit Chopper sogar 4 "Kanäle" .
hallo Dietmar, das hast du scheinbar nicht genau gesehen, der 556 hat, wenn er seine 1A4 Einschübe hat, so wie meiner, acht Eingänge Das organisiert sich so: Strahl 1 choppt auf 2 , diese können nochmal gechoppt werden. So hats dann 4, pro Strahl.
2 Eingänge pro Strahl: Einschübe 1A2 ungechoppt, nur ein Eingang pro Strahl: Einschübe 1A1
Der 556 ist wenn ich das richtig sehe der dickste Oskar den Tek überhaupt gebaut hat. An "nützlichem Zubehör" gibts neben Rollwagen auch ein extra Stahlregal für das Sammeln von Einschüben wie den oben genannten, oder auch Spektrumanalyser uss, da gibts so einiges für. Kurzum das ist wirklich was für Sammler Und selbstverständlich bekommt der seine Röhren, wenn nicht sofort dann eben nach der nächsten Lohnabrechnung.
Da habe ich wohl Dein Gerät etwas unterschätzt. Der hat ja fast so viel "Strahlen" wie ein "Duschkopf". Prima, ein Grund mehr für Dich, für die Ersatzröhren etwas zu investieren. Man ist ist schon gut dran, wenn man einen echten Zweistrahler besitzt, der sich im Bedarfsfall noch choppern lässt. Hoffe in Deinem Interesse, daß Dein TEK jezt durchhält und sich nicht nach und nach weitere Bauteile verabschieden. Aber es ist erst mal schön, daß er bald das macht, was er soll und kann. Beste Grüße von Dietmar
