es ist manchmal echt ein Kreuz gewisse Ersatzteilchen zu besorgen,

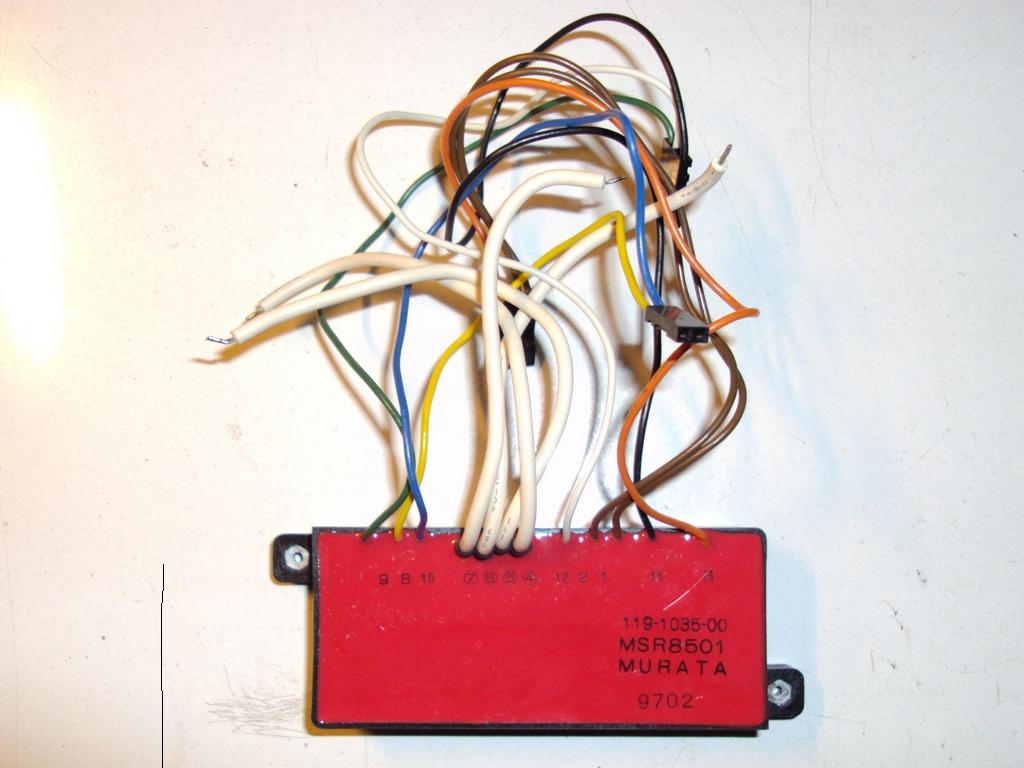

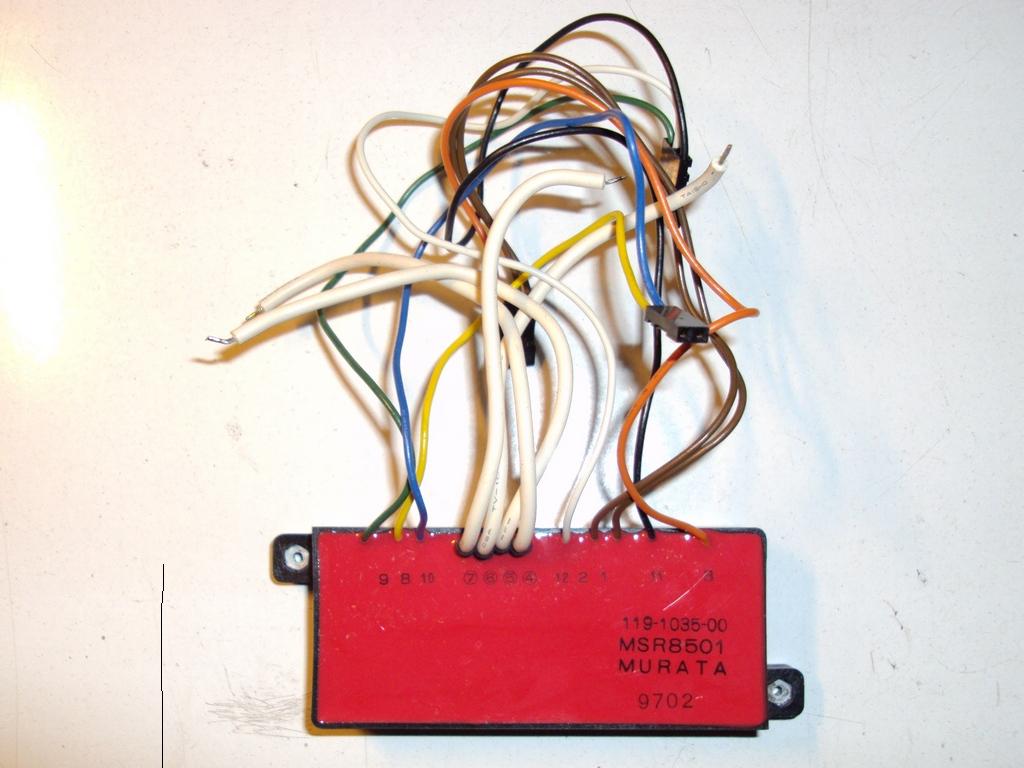

.... wie zB japanische HV Kaskaden für Sony-Tek-Oszilloskope. Aber Geduld zahlt sich aus, ich hab den kleinen Tek nicht aufgegeben sondern geduldig immerwieder gefragt und nach dem Teil gesucht. Nun kommt die Rettung aus Schweden, mein Freund Håkan hat ein nagelneues Murata gefunden und schickt es mir zu einem recht vernünftigen Preis zu.
d.h. dieser kleine Tek sieht nun endlich seiner Reparatur entgegen Was besseres konnte doch garnicht kommen zum Jahreswechsel, das ist GENIAL
Tek 305DMM ist übrigends ein ziemlich zusammengewursteltes Tek, darin siehts aus wie Kraut&Rüben, Fassungen sind auch knapp. Hier haben wir wirklich mal ein Gerät an dem unverkennbar gespart wurde. (Einen recht gepfefferten Preis hatte es trotzdem..)
leider ging der kleine Tek nach Austausch des HV Moduls immernoch nicht. Die Bildröhre ist unverändert ohne Beam. Es geht somit weiter, das wird ein langer Weg zum Ziel..
Ich zog das Kabel des Steuergitters "unblanking" ( = Dunkeltastung) ab. Dieses wird hin- und hergeschaltet zwischen ca Null und +78V. Also wurde probiert: sowohl als auch, ging es nicht, somit Dunkeltastung = nicht der Fehler.
_ weiter.

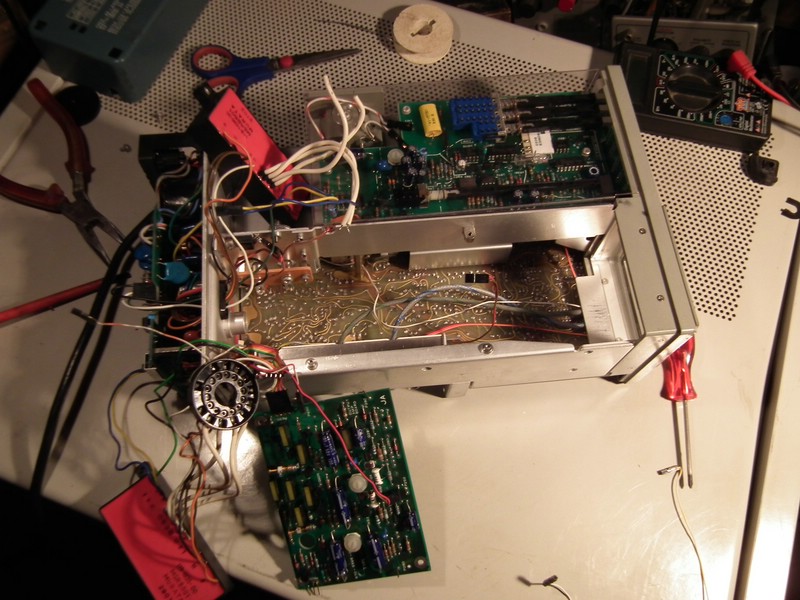

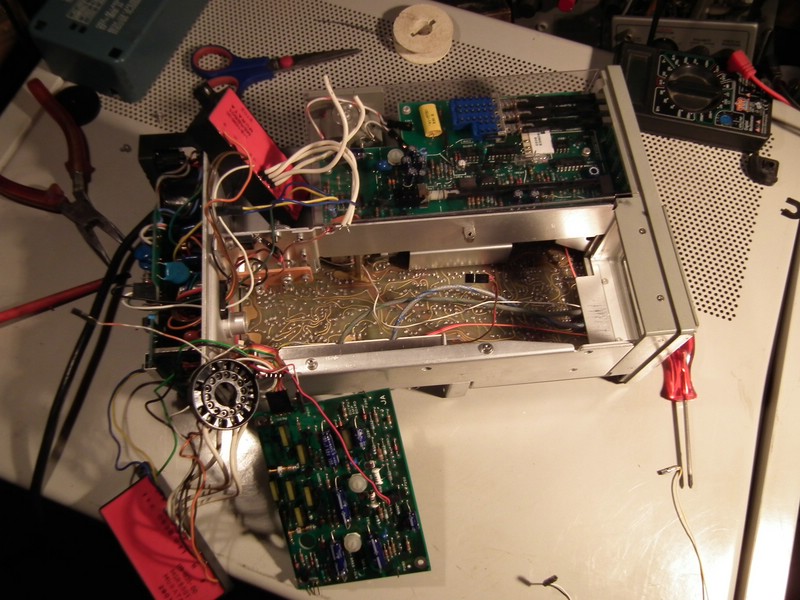

Da die Fassung der Bildröhre im montierten Zustand nicht zugänglich ist, wird er nun wieder auseinandergenommen, dann wird die CRT mit Hilfskabeln zum Messen versehen, anschließend wird er wieder montiert, angemacht, und an diesen Kabeln gemessen Was wo und wie hoch oder niedrig ist.
Deine eigenen Fehler siehst du nicht, sehr wohl aber die der anderen.
Da ist viel wahres dran... und ich hab den Fehler in diesem 305 auch nach mehreren Anläufen nochnicht erwischt. Deswegen geht das Gerät zu Matt ! Ich hoffe, er erwischt ihn, wir machen das diesmal gemeinsam
Meine Vize-Chef sagt oft: "4 Augen sieht mehr als 2 Augen"
Deswegen suche ich mit meine schwerhörige Chef nach fiese Fehler in Platine mit einige FPGA Chip. (FPGA ist einei riesige programmierbare Digitale Chip, ähnlich GAL, sehr umfangreich)
