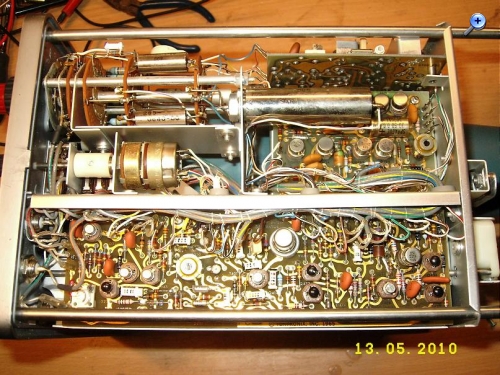

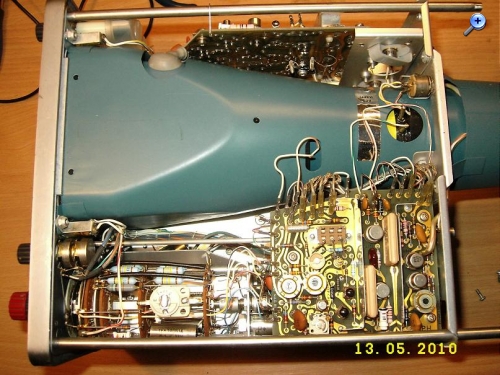

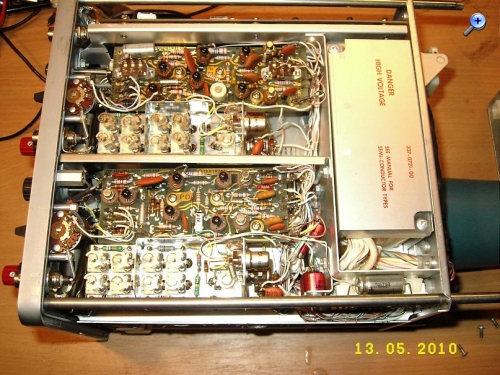

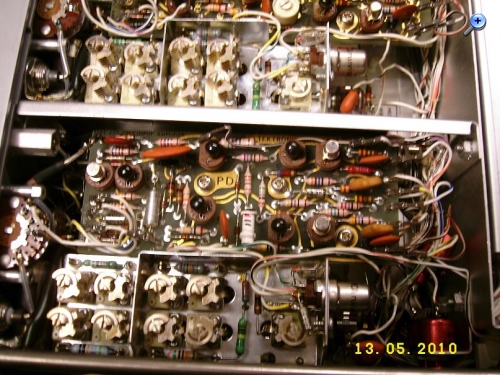

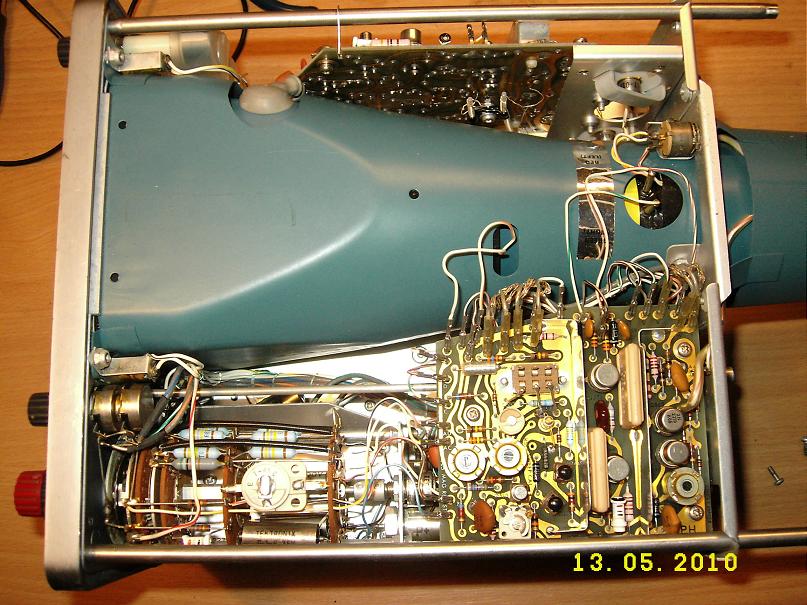

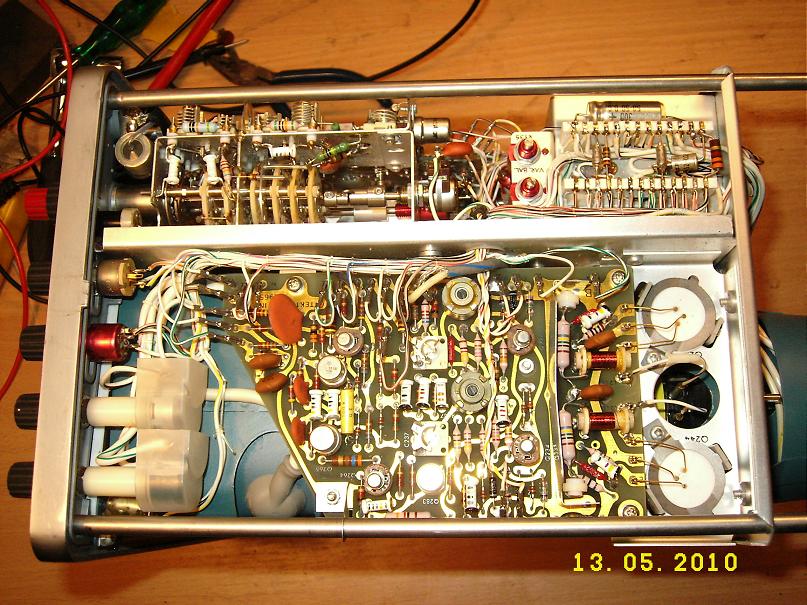

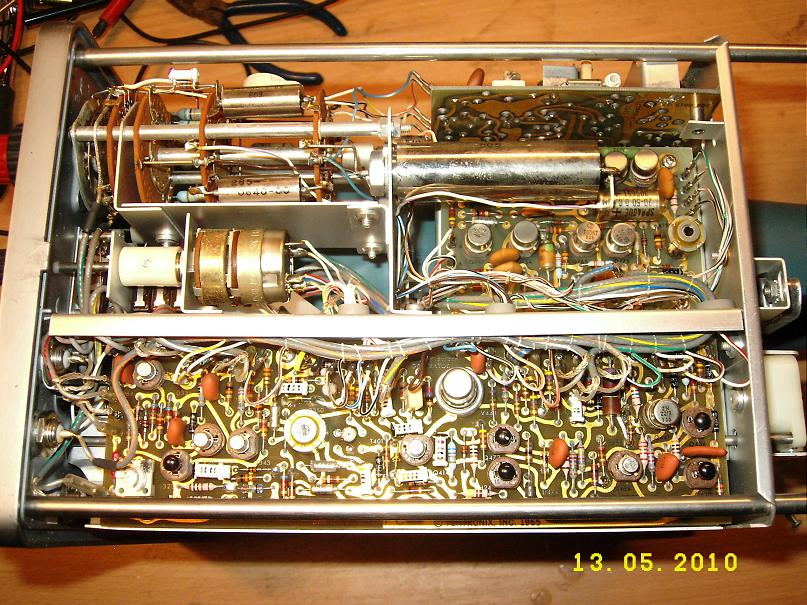

Geprüft wird das Poti mit dem Keramikboden (Bild 004) welches dafür zuständig ist, ob Spannung anliegt, und die beiden Lämpchen an den Ecken der Bildröhre (Bild 005).

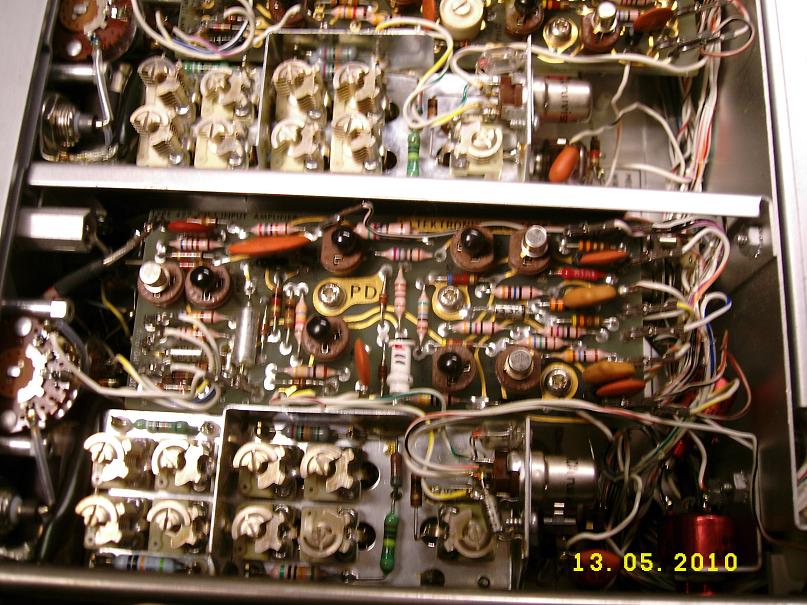

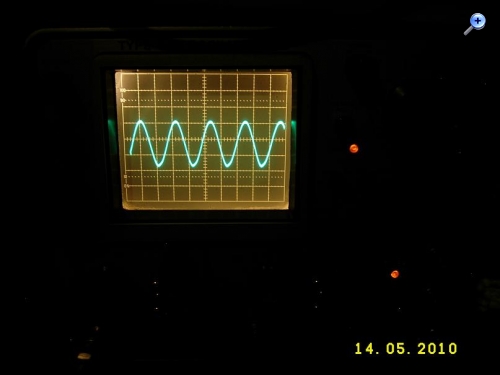

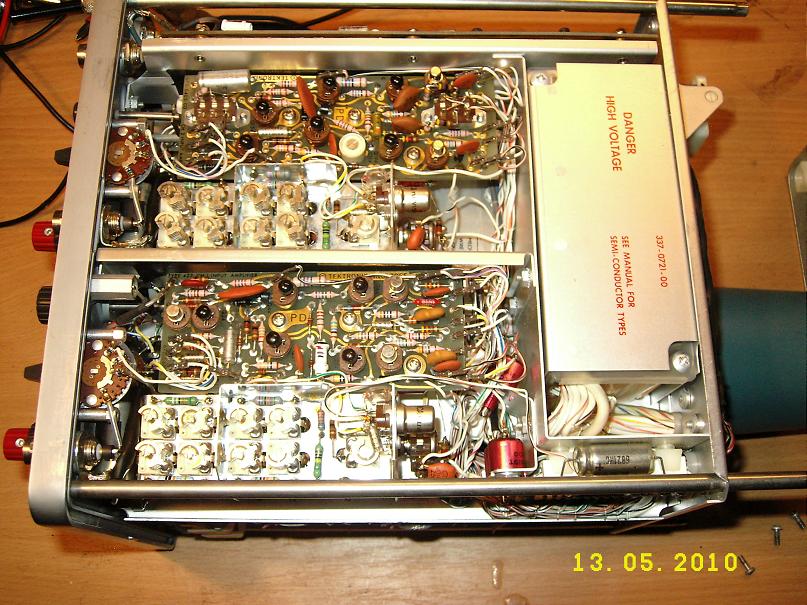

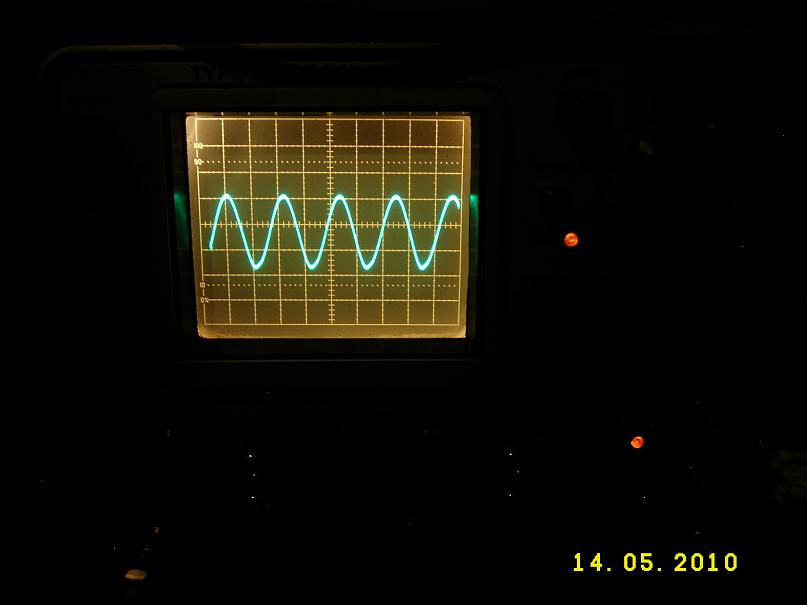

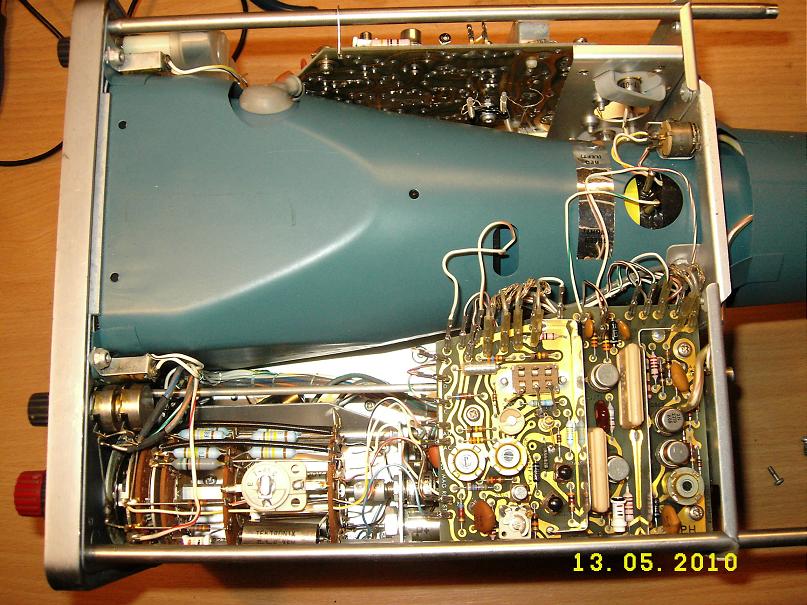

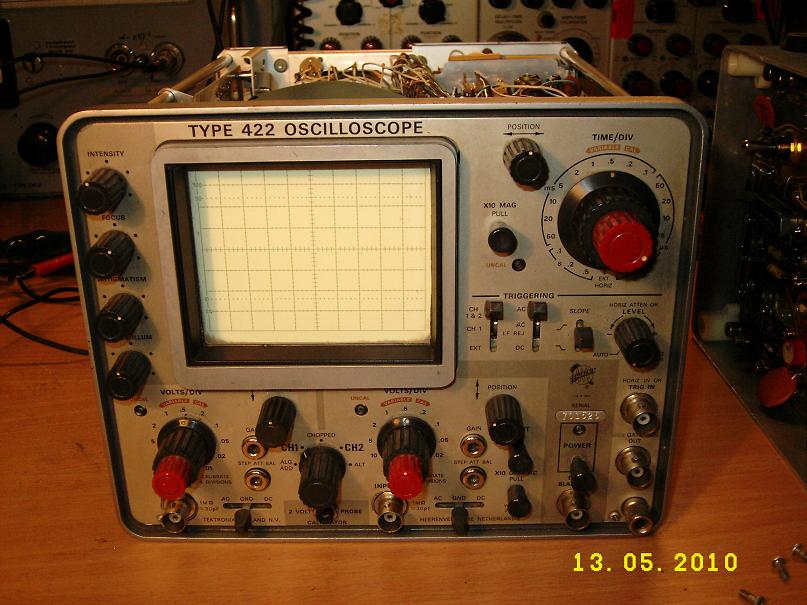

der 422 ist nun repariert und zeigt richtig schön was er kann.

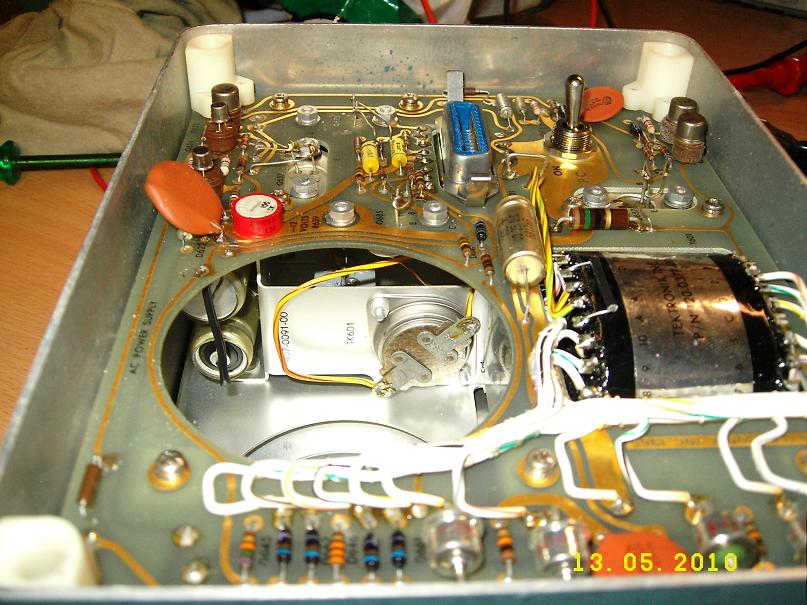

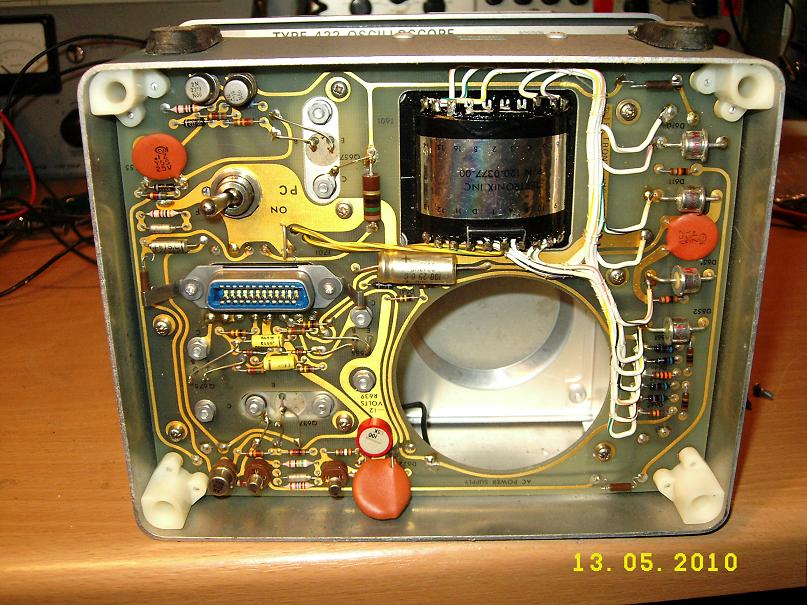

Skale Illum: es war ein Kontaktfehler in dem Centronics-Stecker, der das im hinteren Deckel eingebaute Netzteil mit dem Gerät verbindet, also harmlos, typischer Fehler durch jahrelang-unbenutztes Herumstehen.
Das Helligkeitspoti, hab ich vorsichtig zerlegt und die Widerstandsschicht gereinigt, es geht nun auch wieder.
Die oben erwähnten 10 MHz sind ein Fehler, 422 ist sogar ein 15-MHz Gerät.
auch ich gratuliere zur erfolgreichen Reparatur Deines Tek 422. Kann es sein, dass Du Dich auf diese Scopes regelrecht "eingeschossen" hast? Vielleicht machst Du ja bald eine Rep.-Zentrale für sie auf ! Spass beiseite, Ernst komm´ an die Tafel - Du hast natürlich Recht mit der Aussage, dass die ehemals s.uteuren Geräte heute ein stiefmütterliches Dasein fristen. Es ist ein Jammer. Richtig hochwertige Messtechnik, genial aufgebaute Ingenieurskunst wird einfach "in die Tonne getreten" und kaum jemand kümmert es. Du machst das genau richtig. Bewahre bitte wo immer möglich diese tollen Geräte vor dem Shredder und gib ihnen ein warmes Zuhause!
Hallo Martin, Gratulation !! Nachdem nun Tektronix die Service Station in Karlsruhe nicht mehr betreibt, könntest Du eigentlich in die Bresche springen . Liebe Grüsse Franz
hallo Rainer, wenn du in einem Tek solche Käppchen siehst, bedeutet das, darunter ist Hochspannung... Meist im unteren vierstelligen Bereich (Helligkeit + Kontrast). Also bitte da nicht streicheln
hallo Franz, auf dem kleinen 323 steht R+S macht das
hallo Rainer, wenn du in einem Tek solche Käppchen siehst, bedeutet das, darunter ist Hochspannung... Meist im unteren vierstelligen Bereich (Helligkeit + Kontrast). Also bitte da nicht streicheln
hallo Franz, auf dem kleinen 323 steht R+S macht das
nette Grüße Martin
Hallo Martin, uff und daraus habe ich "Staubschutzkappen" gemacht -- na ja. Aber, Staub komm so auch nicht rein .....
Mit freundlichen Grüssen Rainer (Forum-Admin)
Möge uns die analoge Radio-Welle noch lange erhalten bleiben .
Weiss nicht wie er funktioniert und ob er funktioniert.
Das Gerät wurde nicht geprüft, ich habe keine Ahnung davon. Zustand: alters bedingte kleine Kratzer, par schrammen ein bisschen Staubig und wird so auch verkauft, ohne vorherige Reinigung! Verkauft wirt so wie auf dem Foto zusehen ist.
