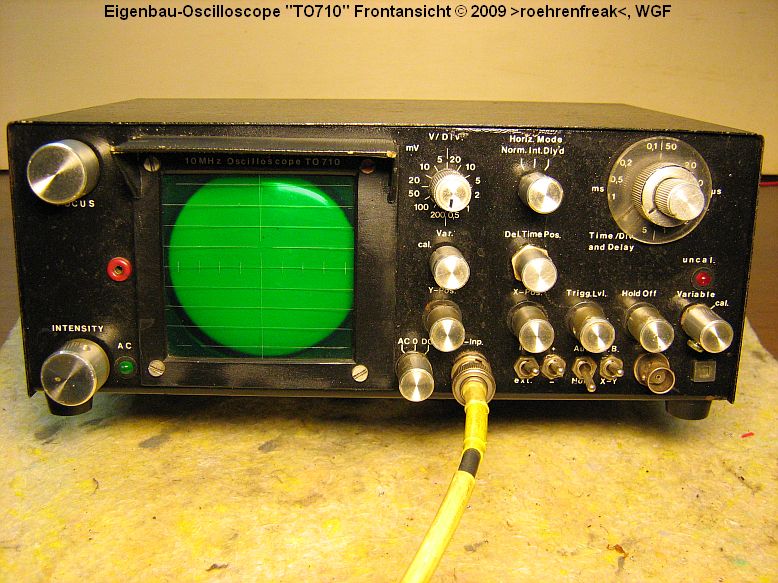

gern erinnere ich mich zurück an meine Zeit um 1985 bei der grössten Krabbelgruppe Deutschlands als ich noch richtig viel Zeit zum Basteln hatte und jede Menge Flausen im Kopp, dafür recht wenig Taler in der Geldbörse. Ja - so ein richtig tolles Oscilloscope wie den TEKTRONICS 475 hätte ich schon gern gehabt, leider zu groß, vieeel zu groß für das geschundene Leder-Behältnis in meiner rechten A....tasche. Also: Kreativität war wieder mal gefragt. In der ELEKTOR wurde seinerzeit in Zusammenarbeit mit dem bekannten Frankfurter Messgeräte-Hersteller HAMEG ein Oszi zum Selbstbau beschrieben. Diese tolle Schaltung habe ich noch etwas modifiziert zugunsten einer etwas besseren Y-Bandbreite und eine verzögerte Zeitbasis eingebettet. Dies erlaubte mit nun auch die Darstellung von Ausschnitten komplexer Signale wie z.B. dem TV-Videosignal. Das war für mich sehr wichtig bei der Entwicklung von Testbildgeneratoren - den "Grossen" habe ich ja bereits hier vorgestellt. Auch wenn ich diesen "kleinen Süssen" heute nicht mehr einsetze - ein HM605 leistet mir seit vielen Jahren treue Dienste - in meiner Sammlung steht er "groß da" !
Technische Daten: Betriebsspannung: 220V~/50Hz Bildröhre: DG7-32, Beschleunigungsspannung ca. 800Volt, vorgesetzte Kontrastfilterscheibe mit Raster-Beleuchtung Y-Bandbreite: 10Mhz (-3dB) Y-Empfindlichkeit: 5mV-20V/Teil, DC- oder AC-gekoppelt Uncal. Y-sens.: ja Zeitbasis: Doppelzeitbasis zur Darstellung von Signalausschnitten Zeiten: 5mS-1µS/Teil Modi: Normal - Intensify (Suchen) - Delayed (verzögert darstellen) Triggerung: automatisch/normal umschaltbar, intern oder extern schaltbar, pos./neg. Flanke schaltbar Triggerempfindlichkeit: Etwa 1/4 Y-Skalenteil Hold-Off: ja Uncal. X-time: ja X-Y-Betrieb: ja, X-Achse Empfindlichkeit 10mV/Teil (Festwert)
Bauzeit: ca. 3 Monate, Materialkosten rund DM 200,--
!!!
