Hallo Forum,

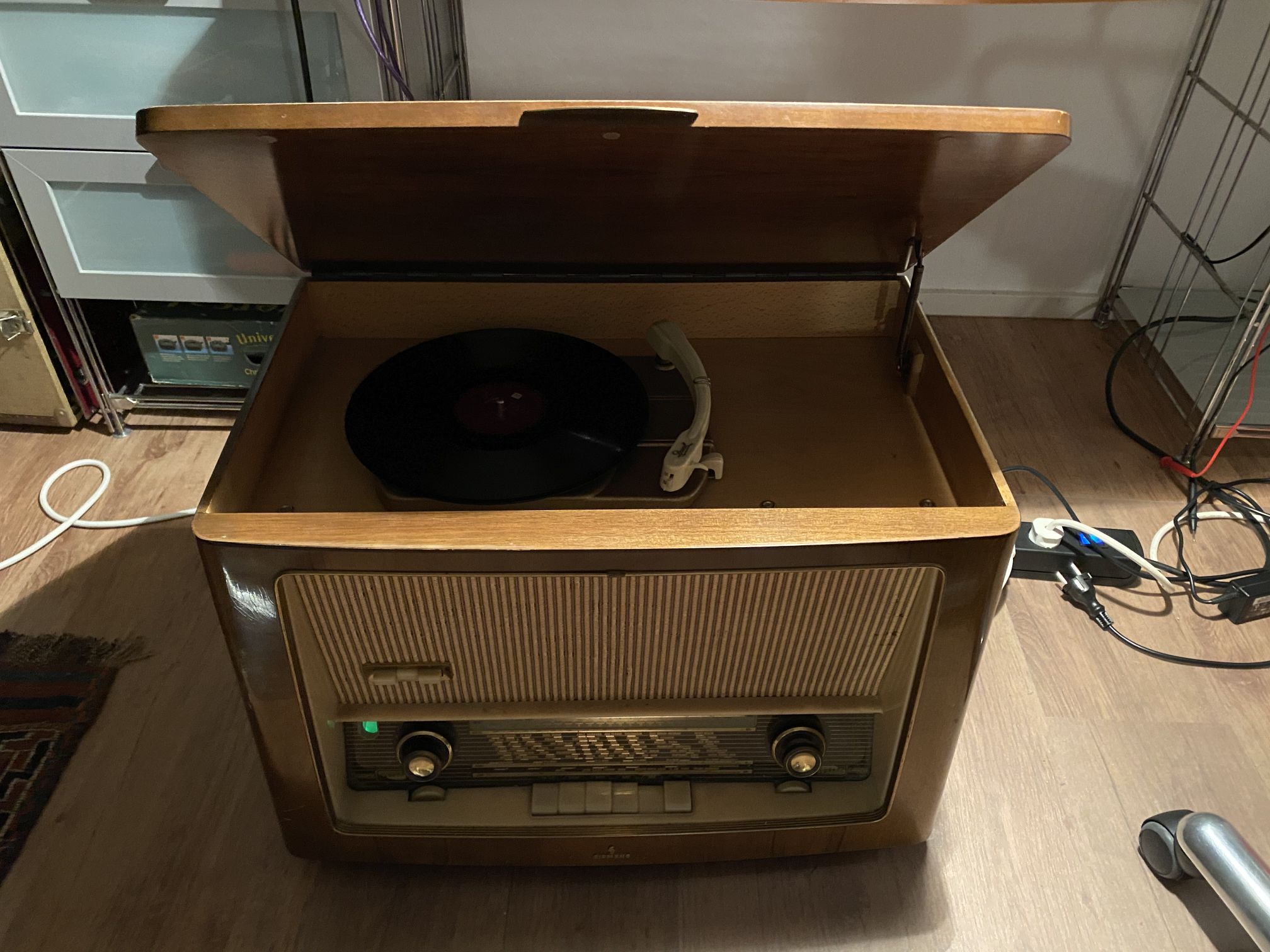

ich habe wieder mal ein Radio geschenkt bekommen, einen Siemens Phonosuper K7.

Das ist eigentlich ein Siemens Meistersuper D7 mit einem Dual 295 Plattenspieler.

Interessanterweise läuft der Plattenspieler wie neu und das ganze Gerät ist sehr gepflegt.

"An der schönen blauen Donau" mit 78 UPM läuft super


Das Radio hat drei Klangtasten: Sprache(1), Barmusik(2) (finde ich witzig), und Orchester(3).



Hier beginnen die Probleme:

Wenn ich diese Klangtasten betätige kracht das Radio wie verrückt, beruhigt sich aber nach einiger Zeit wieder.

Klang in Stellung 1: Wie aus der Blechdose
Klang in Stellung 2: Geht so
Klang in Stellung 3: Brummt wie die Hölle

Die Höhen- und Tiefenregler zeigen keine Wirkung.

Manchmal knackt es unvermittelt total laut im Radio und Ton und Brumm verändern sich dann.

Hat jemand eine Idee woran das liegen könnte?

Leider habe ich keinen Schaltplan oder sonstige Unterlagen im Internet gefunden.

Wenn jemand Informationen hat wäre ich sehr dankbar wenn er sie mir zukommen lassen könnte.

Grüße und bleibt gesund.
Thomas

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo Thomas,

hier findet man den Schaltplan:

http ://www.nvhr.nl/gfgf/schema.asp?Merk=Siemens&Zoeken=exact&isSubmitted=yes

Die Typen Namen auf der Seite sind aufsteigend nach Alphabet sortiert.

Auf dem Plan selbst wird die Bez. des Empfängers nicht direkt genannt,
aber in der dazugehörigen Abgleichanleitung steht "Siemens-Phonosuper K7"

Viele Grüße Technikfreund.

Hallo technikfreund,

danke für die Hinweise.

Den Schaltplan und die Abgleichanweisung habe ich dank Deiner Hilfe gefunden.

Die Knack- und Knistergeräusche kamen von dem Klangfarbenumschalter.

Ich habe die Kontakte dieses Tastensatzes gereinigt, und das Knistern und Knacken ist weg.

Über die +/- Anschlüsse des Selengleichrichters habe ich noch einen 100 uF/400V Kondensator gelötet.

Damit ist das Brummen auch fast weg.

Problem gelöst.

Danke
Thomas
