Körting Oslo 821/17 mit diversen Fehlern

Hallo zuammen,

mein Körting Oslo fungierte seit Jahren als Küchenradio (Frühstücksradio) in der Zweitwohnung eher mäßig als gut.
Das Gerät brummte, knisterte, das magische Auge schlug nicht mehr aus und die AM-Bereiche gingen überhaupt nicht mehr. Als nun auch noch der der UKW-Oszillator instabil wurde, war es mit meiner Geduld vorbei. Hätte die Kiste nicht die noch verbliebenen 5 Monate meiner beruflichen Tätigkeiten durchhalten können?

Nun bin ich nicht gerade der hauptberufliche Radioreparateur, aber 2 Tage Reparaturdauer ist mir dann doch ziemlich auf die Nerven gegangen. Weil ich aber nicht so schnell aufgebe, hier ein Kurzbericht:

Instabiler Oszillator: War eine schwache ECC85, eine der beiden Trioden lag bereits im roten Bereich.

Brummen: nicht etwa die Elkos, sondern eine Unterbrechung von R3 1kOhm/3,5W von der positiven Hochspannung (260V) zur Mittelanzapfung der Primärseite des Audioausgangstransformators.

Knistern: nicht etwa ein Koppel-C (die aber vorsorglich auch gewechselt wurden), sondern 2 Gitterableitwiderstände, die nach Ohmmeter zwar ok waren, aber dennoch offenbar mechanisch vom Widerstandsbelag nicht mehr stabil waren.

Magisches Auge: 470 kOhm Widerstand hatte keinen messbaren Wert mehr

Tote AM-Bereiche: Lötstellenproblem im Bereich der EBF89 und des Tastenaggregates

Ich habe keine Ahnung, über welche Bauteilquellen die Firma in der DDR verfügte, aber die Qualität der Widerstände ist einfach nur schlecht. Man sollte eigentlich alle austauschen, aber nicht alle sind leicht zugänglich.

Gruss
Walter

Zuletzt bearbeitet am 07.05.16 11:29

Datei-Anhänge

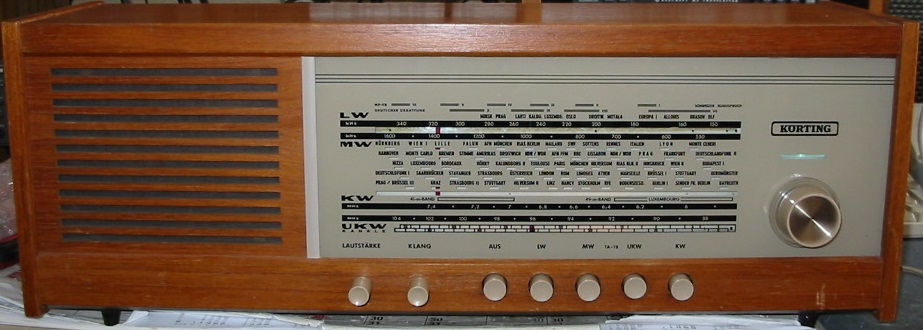

Körting Oslo.jpg Körting Oslo.jpg (321x)

Mime-Type: image/jpeg, 105 kB

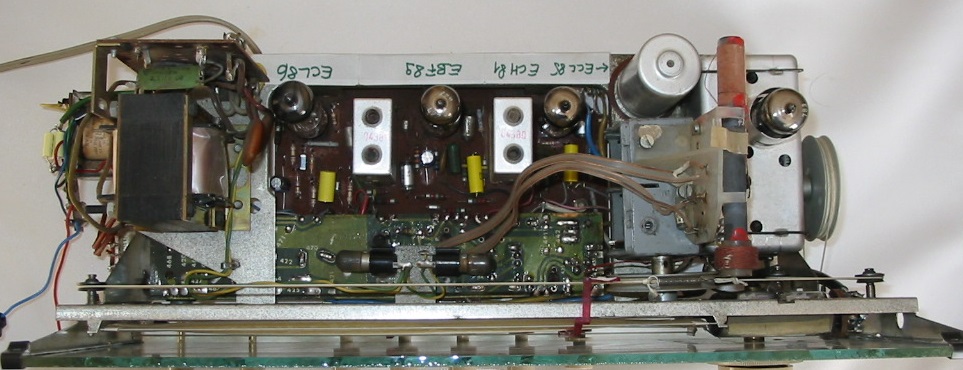

Körting Oslo Chassis oben.jpg Körting Oslo Chassis oben.jpg (314x)

Mime-Type: image/jpeg, 134 kB

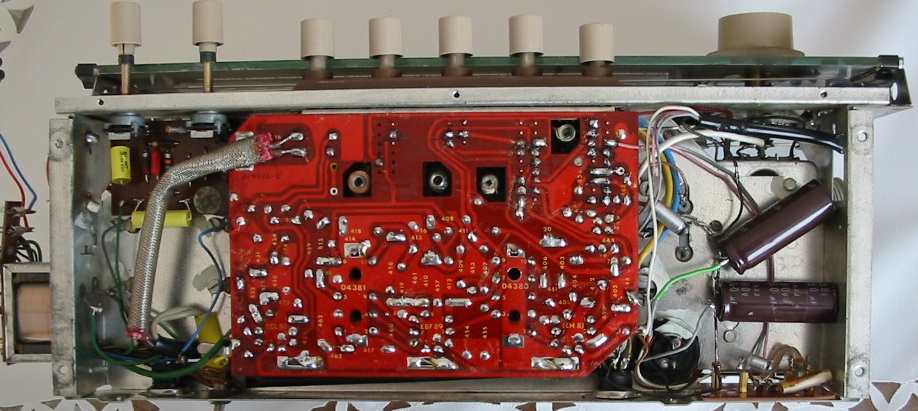

Körting Oslo Chassis unten.jpg Körting Oslo Chassis unten.jpg (298x)

Mime-Type: image/jpeg, 165 kB

apollo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
07.05.16 11:59
wumpus

Administrator

07.05.16 11:59
wumpus

Administrator

Re: Körting Oslo 821/17 mit diversen Fehlern

Hallo Walter,

danke für den Bericht. Es ist natürlich klar, dass Du dafür ein WGF-Fleisskärtchen erhältst!

Ja, diese Mehrfachfehler bereiten immer viel "Freude", so nach dem Motto: Was schief gehen kann, geht auch schief.




Gruß von Haus zu Haus
Rainer (Forumbetreiber)

"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"

07.05.16 12:23
WalterBar

500 und mehr Punkte

07.05.16 12:23
WalterBar

500 und mehr Punkte

Re: Körting Oslo 821/17 mit diversen Fehlern

Hallo Rainer,

das Fleisskärtchen wird dankend angenommen und auf die Rückseite des Radios geklebt.

Gruss
Walter
